MEKANIKA FLUIDA Tekanan Hidrostatis FLUIDA Fluida Dinamis Hukum

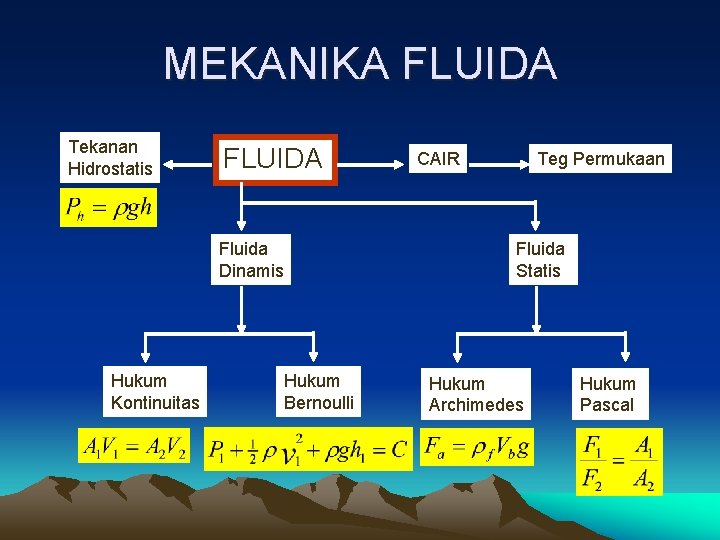

MEKANIKA FLUIDA Tekanan Hidrostatis FLUIDA Fluida Dinamis Hukum Kontinuitas CAIR Teg Permukaan Fluida Statis Hukum Bernoulli Hukum Archimedes Hukum Pascal

BOTTLED INFLUENZA

FLUIDA Apa Fluida itu ? Fluida merupakan zat cair / gas yang memilki keunikan dalam gerakannya Cakupan Fluida : 1. Zat Cair 2. Zat Gas

TEKANAN • Mengapa kapal laut yang terbuat dari besi dapat mengapung ? • Mengapa balon gas dapat terbang ke udara ? • TEKANAN merupakan gaya per satuan luas

CONTOH 1 • Kubus dan silinder memiliki berat yang sama (50 N) bila sisi kubus dan tinggi silinder sama yaitu 10 cm dan jari – jari silinder 4 cm, berapa tekanan masing – masing benda tersebut ?

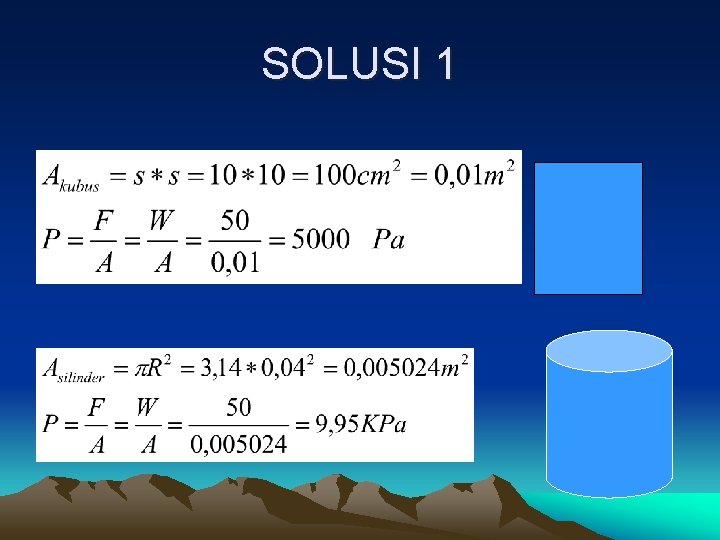

SOLUSI 1

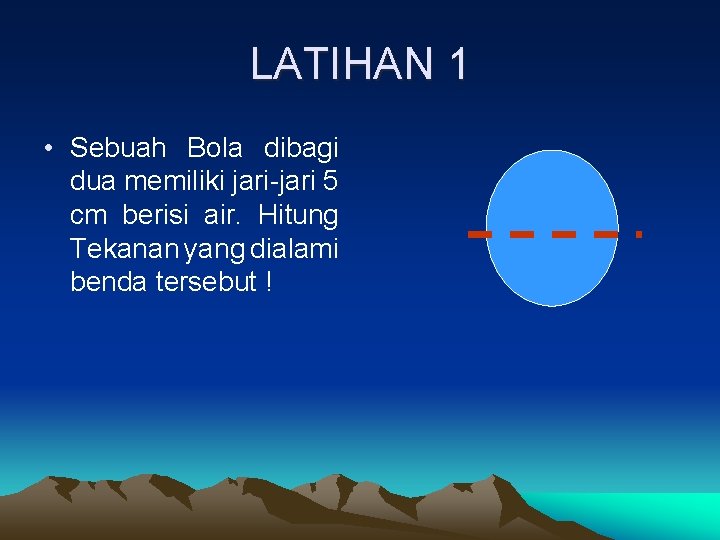

LATIHAN 1 • Sebuah Bola dibagi dua memiliki jari-jari 5 cm berisi air. Hitung Tekanan yang dialami benda tersebut !

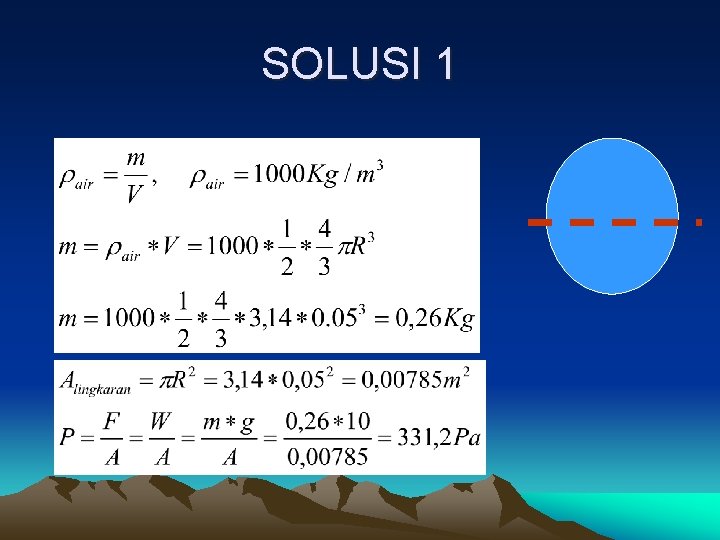

SOLUSI 1

TEKANAN HIDROSTATIS Tekanan Hidrostatis yaitu tekanan zat cair yang disebabkan oleh beratnya sendiri h l p

Look. First !!

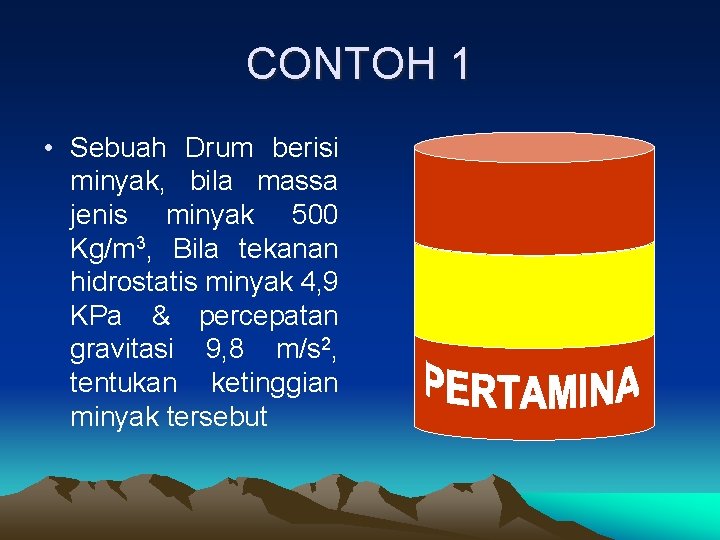

CONTOH 1 • Sebuah Drum berisi minyak, bila massa jenis minyak 500 Kg/m 3, Bila tekanan hidrostatis minyak 4, 9 KPa & percepatan gravitasi 9, 8 m/s 2, tentukan ketinggian minyak tersebut

SOLUSI 1

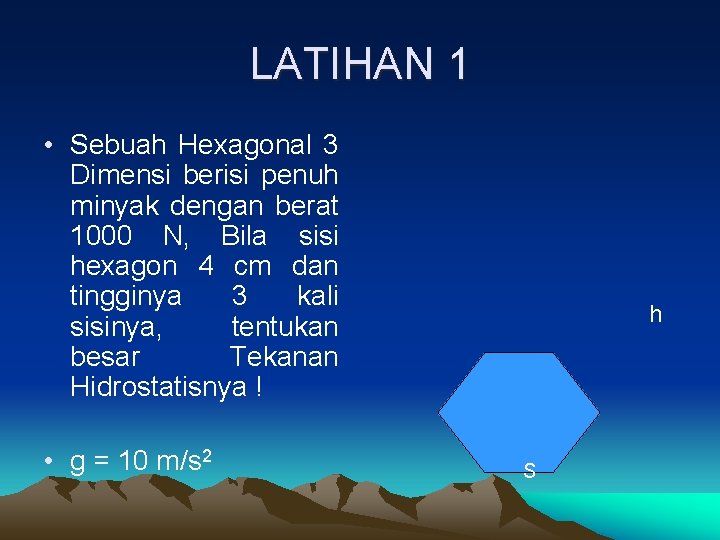

LATIHAN 1 • Sebuah Hexagonal 3 Dimensi berisi penuh minyak dengan berat 1000 N, Bila sisi hexagon 4 cm dan tingginya 3 kali sisinya, tentukan besar Tekanan Hidrostatisnya ! • g = 10 m/s 2 h S

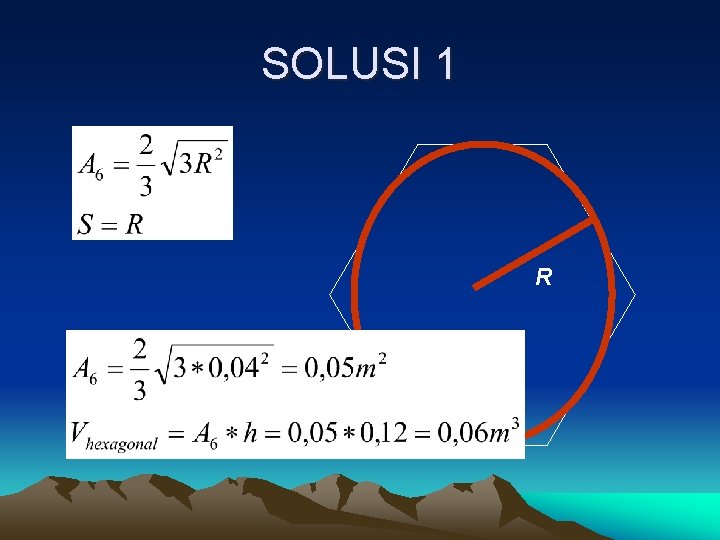

SOLUSI 1 R S

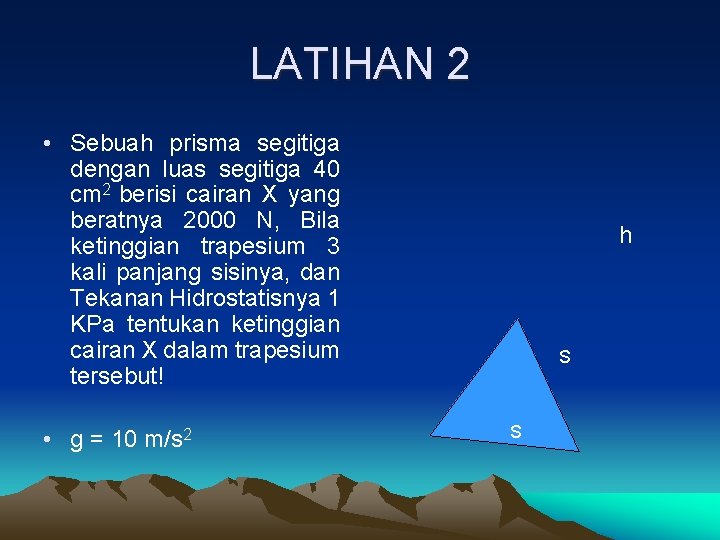

LATIHAN 2 • Sebuah prisma segitiga dengan luas segitiga 40 cm 2 berisi cairan X yang beratnya 2000 N, Bila ketinggian trapesium 3 kali panjang sisinya, dan Tekanan Hidrostatisnya 1 KPa tentukan ketinggian cairan X dalam trapesium tersebut! • g = 10 m/s 2 h S S

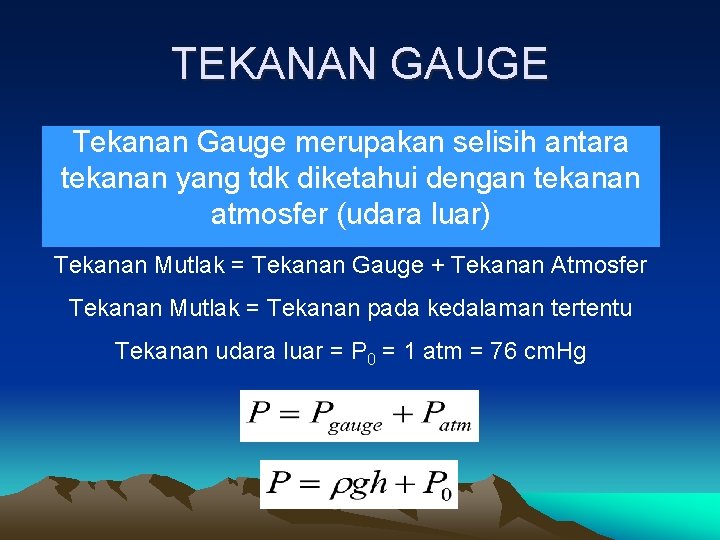

TEKANAN GAUGE Tekanan Gauge merupakan selisih antara tekanan yang tdk diketahui dengan tekanan atmosfer (udara luar) Tekanan Mutlak = Tekanan Gauge + Tekanan Atmosfer Tekanan Mutlak = Tekanan pada kedalaman tertentu Tekanan udara luar = P 0 = 1 atm = 76 cm. Hg

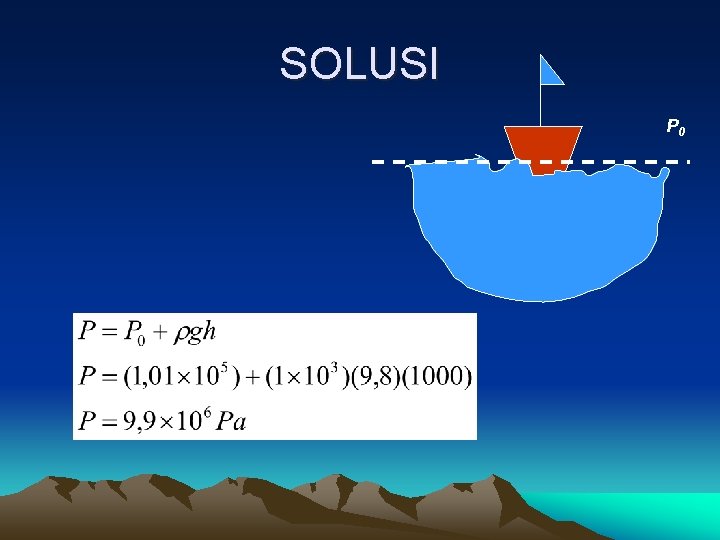

CONTOH 1 • Hitung tekanan mutlak pada kedalaman 1 Km dpl, jika massa jenis air 1000 Kg/m 3, g = 9, 8 m/s 2, dan tekanan udara luar 1, 01 x 105 Pa. P 0

SOLUSI P 0

LATIHAN 1 • Hitung tekanan mutlak pada kedalaman 3 m di dalam danau jika tekanan atmosfer : a) A. Diabaikan b) B. Diperhitungkan

LATIHAN 2 1. Berapa kedalaman danau yang memiliki tekanan 2, 5 atm ? 1 atm = 1, 01 x 105 Pa 2. Tekanan Hidrostatis pada kedalaman h sebesar 2, 6 x 103 Pa. Jika diukur pada kedalaman 2 h maka tekanannya menjadi … 3. Hitung massa suatu zat cair yang tingginya 2 m dalam suatu silinder berjejari 1 m dan tinggi silinder 3 m yang memiliki tekanan mutlak 2, 5 atm dan 1 atm = 1, 01 x 105 Pa

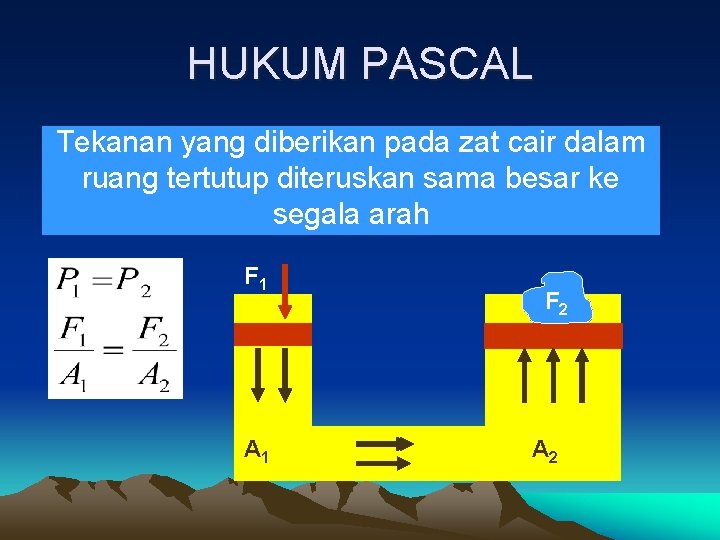

HUKUM PASCAL Tekanan yang diberikan pada zat cair dalam ruang tertutup diteruskan sama besar ke segala arah F 1 A 1 F 2 A 2

CONTOH 1 Gambar di bawah ini menunjukkan sebuah tabung U yang berisi zat cair dan diberi pengisap. Agar pengisap tetap seimbang, maka beban F 2 yang harus diberikan adalah. . F 1=20 N A 1=30 cm 2 F 2 A 2=900 cm 2

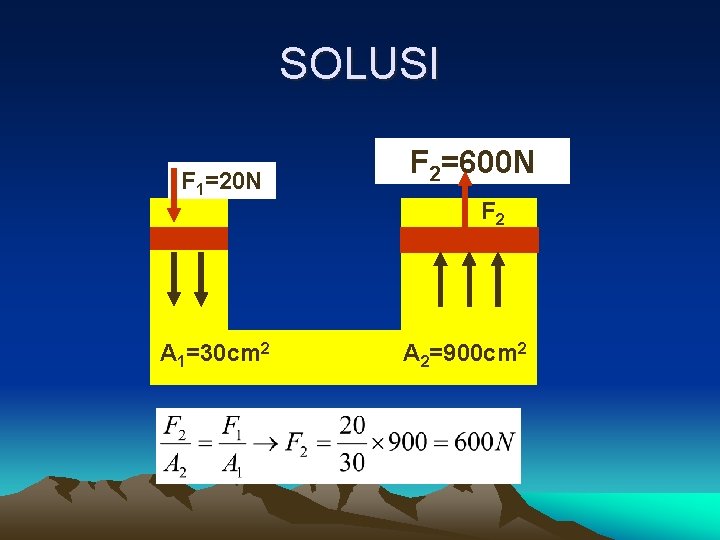

SOLUSI F 1=20 N A 1=30 cm 2 F 2=600 N F 2 A 2=900 cm 2

See Rules !

LATIHAN 2 1. Sebuah tandon berbentuk silinder berisi penuh air 500 L dengan tinggi silinder 1 m. Pada bagian bawah terhubung sebuah paralon berbentuk L diameter ¾ dm. Hitung tekanan pada paralon tersebut. 2. Sebuah tabung fluida berbentuk W berturut P 1, P 2, P 3, bila luas permukaan pada P 2=25 cm 2 dan gaya pada P 3=10 N, sedangkan besar F 2 dua kali F 3 dan besar A 3 dua kali A 2 , maka tentukan F 1, A 1 dan P 1

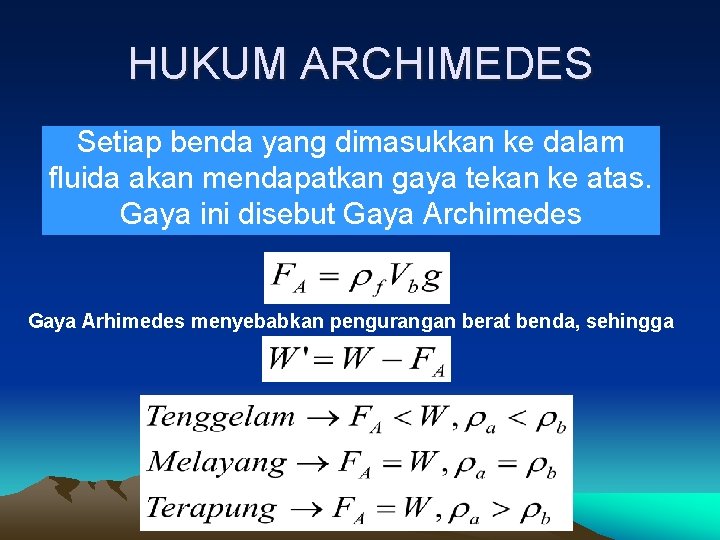

HUKUM ARCHIMEDES Setiap benda yang dimasukkan ke dalam fluida akan mendapatkan gaya tekan ke atas. Gaya ini disebut Gaya Archimedes Gaya Arhimedes menyebabkan pengurangan berat benda, sehingga

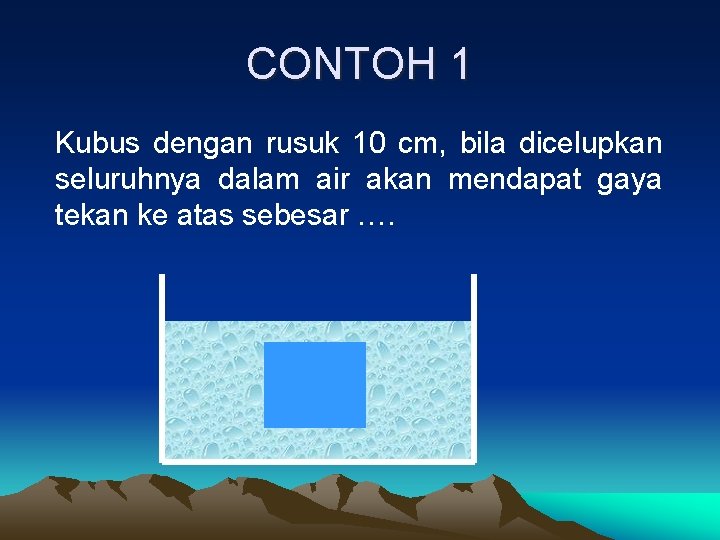

CONTOH 1 Kubus dengan rusuk 10 cm, bila dicelupkan seluruhnya dalam air akan mendapat gaya tekan ke atas sebesar ….

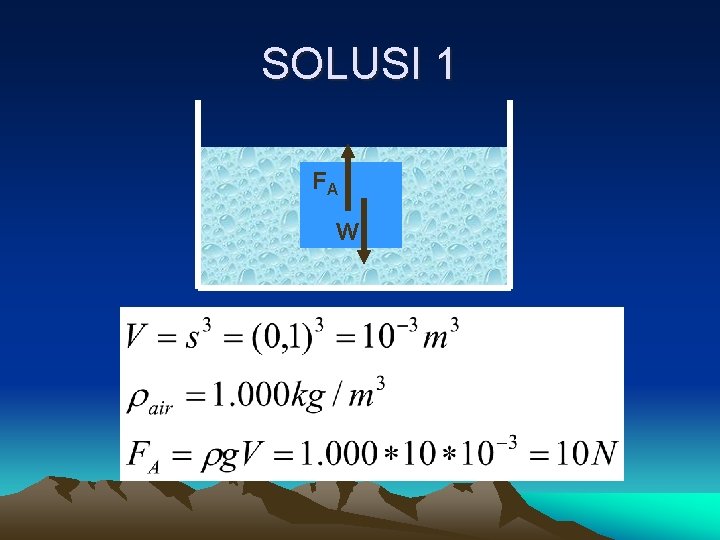

SOLUSI 1 FA W

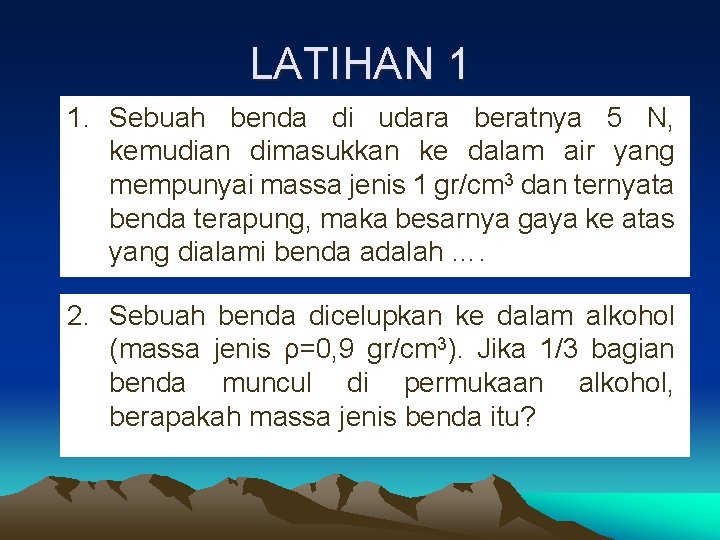

LATIHAN 1 1. Sebuah benda di udara beratnya 5 N, kemudian dimasukkan ke dalam air yang mempunyai massa jenis 1 gr/cm 3 dan ternyata benda terapung, maka besarnya gaya ke atas yang dialami benda adalah …. 2. Sebuah benda dicelupkan ke dalam alkohol (massa jenis ρ=0, 9 gr/cm 3). Jika 1/3 bagian benda muncul di permukaan alkohol, berapakah massa jenis benda itu?

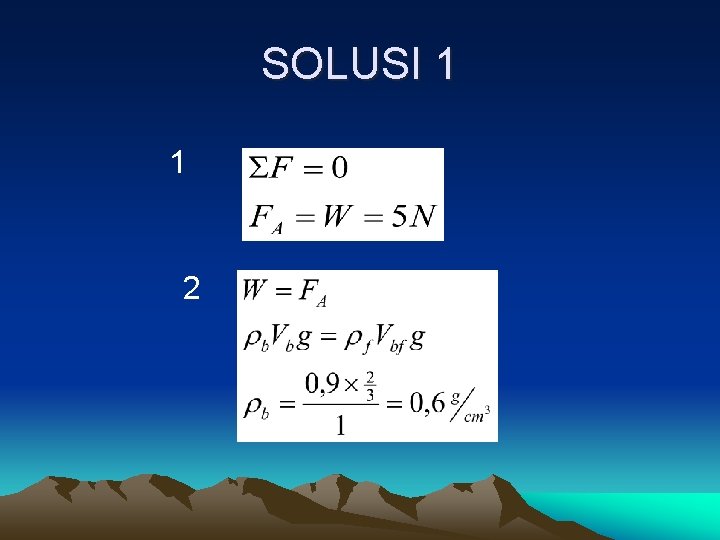

SOLUSI 1 1 2

FLUIDA DINAMIS Hukum Kontinuitas Asas Bernoulli

Hukum Kontinuitas Setiap fluida yang mengalir akan memiliki kecepatan aliran yang disebut dengan debit Debit didefinisikan sebagai fluida yang mengalir tiap detik Pada Fluida ideal, maka debit bersifat kekal, sehingga :

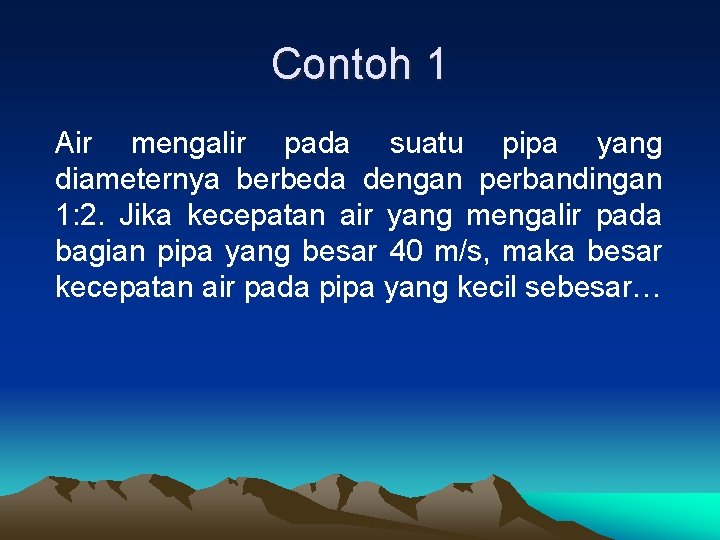

Contoh 1 Air mengalir pada suatu pipa yang diameternya berbeda dengan perbandingan 1: 2. Jika kecepatan air yang mengalir pada bagian pipa yang besar 40 m/s, maka besar kecepatan air pada pipa yang kecil sebesar…

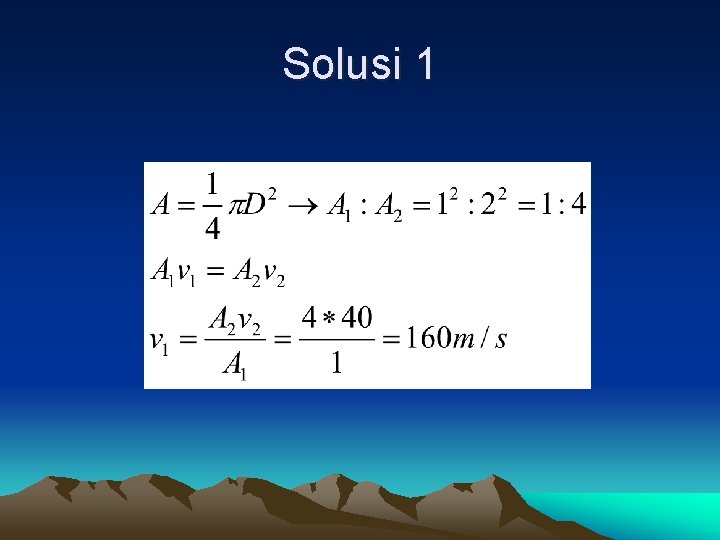

Solusi 1

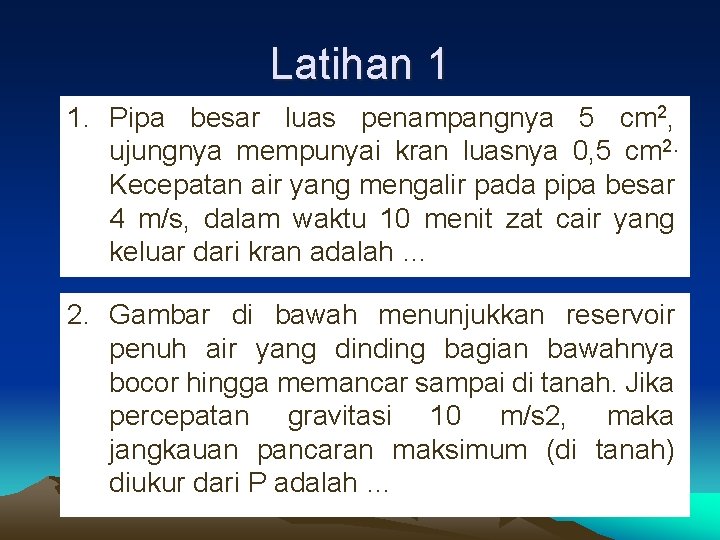

Latihan 1 1. Pipa besar luas penampangnya 5 cm 2, ujungnya mempunyai kran luasnya 0, 5 cm 2. Kecepatan air yang mengalir pada pipa besar 4 m/s, dalam waktu 10 menit zat cair yang keluar dari kran adalah … 2. Gambar di bawah menunjukkan reservoir penuh air yang dinding bagian bawahnya bocor hingga memancar sampai di tanah. Jika percepatan gravitasi 10 m/s 2, maka jangkauan pancaran maksimum (di tanah) diukur dari P adalah …

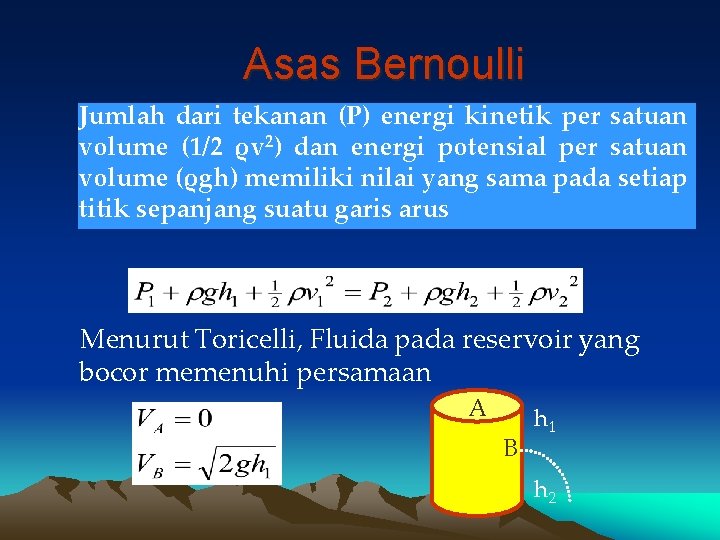

Asas Bernoulli Jumlah dari tekanan (P) energi kinetik per satuan volume (1/2 ρv 2) dan energi potensial per satuan volume (ρgh) memiliki nilai yang sama pada setiap titik sepanjang suatu garis arus Menurut Toricelli, Fluida pada reservoir yang bocor memenuhi persamaan A B h 1 h 2

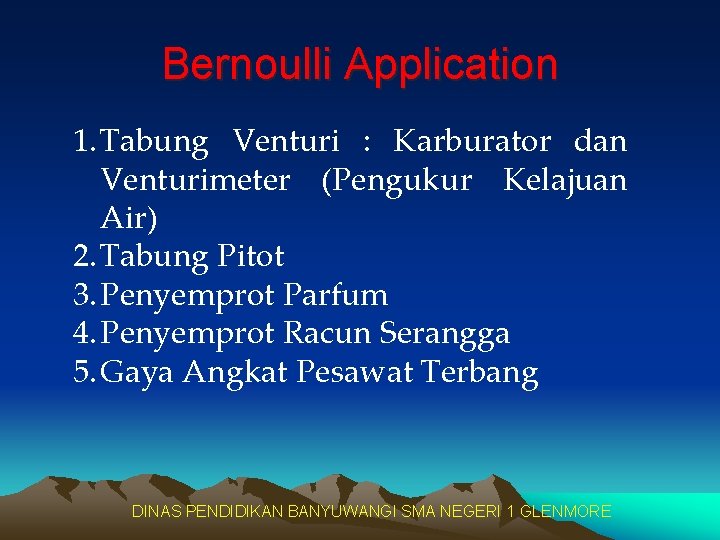

Bernoulli Application 1. Tabung Venturi : Karburator dan Venturimeter (Pengukur Kelajuan Air) 2. Tabung Pitot 3. Penyemprot Parfum 4. Penyemprot Racun Serangga 5. Gaya Angkat Pesawat Terbang DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

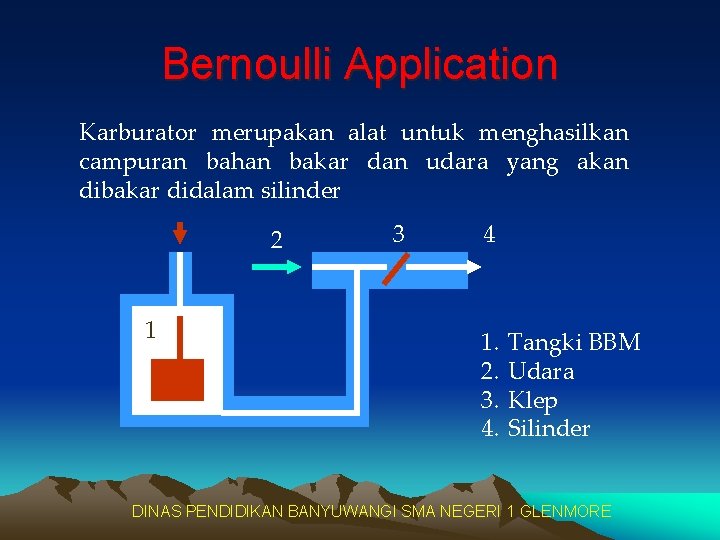

Bernoulli Application Karburator merupakan alat untuk menghasilkan campuran bahan bakar dan udara yang akan dibakar didalam silinder 2 1 3 4 1. 2. 3. 4. Tangki BBM Udara Klep Silinder DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

Example 1 1, 8 m Sebuah reservoir (tandon) air dilubangi kecil di bawahnya. Jarak permukaan air dengan lubang 1, 8 m. Jika g = 10 m/s 2 , kecepatan air yang keluar dari lubang tersebut adalah … DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

Solution #1 1, 8 m Sesuai teorema Torricelli maka diperoleh : DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

Selected Problems #1 1. Gambar di bawah menunjukkan reservoir penuh air yang dinding bagian bawahnya bocor hingga memancar sampai di tanah. Jika percepatan gravitasi 10 m/s 2, maka jangkauan pancaran maksimum (di tanah) diukur dari P adalah … 1, 25 m Y 5 m P X DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

Selected Problems #2 2. Fluida keluar melalui lubang kecil pada dinding bak seperti terlihat pada gambar. Perbandingan lokasi keluarnya air dari lubang A dan B yaitu X 1 : X 2 adalah … B 2 m 4 m A 2 m DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

Selected Problems #1 1. Tekanan hidrostatis pada kedalaman h sebesar 2, 6. 103 Pa. Jika diukur pada kedalaman 2 h, maka tekanannya menjadi… DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE

The Problems by Student 1. 2. 3. 4. Tulis soal 2 fisika dalam Microsoft Word Font Times New Roman, Ukuran 12, Spasi 1 Minimal soal 2 Maksimal 5 Urutan penulisan : Soal, Pilihan Jawaban (a, b, c, d, e), Kunci Jawaban, Pembahasan 5. Soal dikirim via email ke = agunxr@ymail. com dlm attachment 6. Dikirim maksimal 30 April 2013 7. Hanya soal yang memenuhi kriteria yang diambil sebagai soal UAS DINAS PENDIDIKAN BANYUWANGI SMA NEGERI 1 GLENMORE
