MEIOS PARA TRANSMISSÃO DA ENERGIA HIDRÁULICA FLUIDOS

FLUIDOS • LÍQUIDOS – HIDRÁULICA • GASOSOS – PNEUMÁTICA NA PRÁTICA: • FLUIDOS HIDRÁULICOS: ÓLEOS MINERAIS, ÓLEOS SINTÉTICOS E EMULSÕES; • FLUIDO PNEUMÁTICO: AR COMPRIMIDO.

AR COMPRIMIDO

AR COMPRIMIDO Produção e distribuição • • Filtros; Compressor; Lubrificador; Reservatório; Controle de umidade; Controle de temperatura; Rede de distribuição.

AR COMPRIMIDO Produção e distribuição

Distribuição de ar comprimido • Rede em circuito aberto: – É a mais simples. – Deve ser montada com um declive de 1 a 2% na direção do fluxo para garantir a eliminação da água que se condensa. – Maiores perdas de carga; – Baixa flexibilidade.

Distribuição de ar comprimido • Rede em circuito fechado: – Válvulas de fechamento de linha permitem o isolamento de seções para inspeção, manutenção e modificação. – Permite que o ar flua nas duas direções, reduzindo o problema de condensação e perda de carga. – Maior flexibilidade – Mais cara.

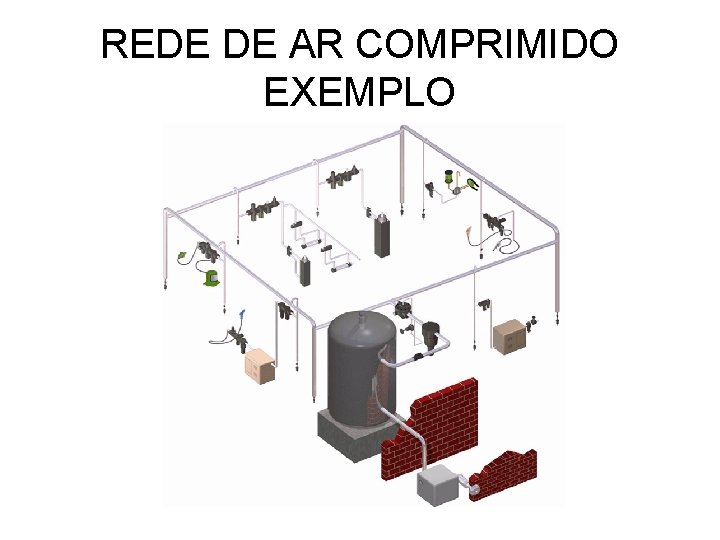

REDE DE AR COMPRIMIDO EXEMPLO

Distribuição de Ar Comprimido • Tomadas de Ar comprimido:

Tratamento do Ar Comprimido

Tratamento do Ar Comprimido

Tratamento do Ar Comprimido

Tratamento do Ar Comprimido

Unidades de Tratamento do Ar Comprimido • Também conhecido como LUBREFIL Lubrificação, Regulação de Pressão e Filtro (ou ainda FRL - Filter, Regulator and Lubricator); • Devem ser usadas antes de cada aplicação pneumática para garantir ar seco, limpo, na pressão correta e com lubrificação adequada; • Modular e com sistema de conexão rápida

Unidades de Tratamento do Ar Comprimido

Unidades de Tratamento do Ar Comprimido

Unidades de Tratamento do Ar Comprimido

FLUIDOS HIDRÁULICOS • • Incompressível; Viscosidade Adequada; Indice de Viscosidade; Disponibilidade;

FLUIDOS HIDRÁULICOS • ÓLEOS MINERAIS • ÓLEOS SINTÉTICOS • EMULSÕES

ÓLEOS MINERAIS • Óleos Minerais Puros– derivados de petróleo (hidrocarbonetos); • Óleos Minerais Aditivados: – Aditivos antioxidantes, inibidores de corrosão, antidesgaste (Extrema Pressão), antiespumante, dispersantes, emulsificantes, etc. . . • Óleos Comerciais: geralmente comercializados como óleo hidráulico ISO 68

ÓLEOS SINTÉTICOS • Não sofre oxidação; • Longa vida; • Compatibilidade química com vedações e tintas; • Custo Elevado

EMULSÕES • Resistentes ao fogo – geralmente são compostos Água-Glicois: – Por exemplo: 60 % Água com 40 % monopropilenoglicol.

Óleos Hidráulicos ISO 68
