Megújuló energiaforrások Szélerőművek labor

Megújuló energiaforrások Szélerőművek labor

Szélturbina várható termelésének becslése • Szélturbina teljesítménye – Szél elméleti teljesítménye – Teljesítménytényező •

Szélturbina várható termelésének becslése • Szélturbina teljesítménye – Szél elméleti teljesítménye – Teljesítménytényező • Magyarország széltérképe • Szélsebesség eloszlása – Szél elméleti teljesítményének megoszlása – Szélturbina energiatermelése • Alaktényező változásának hatása

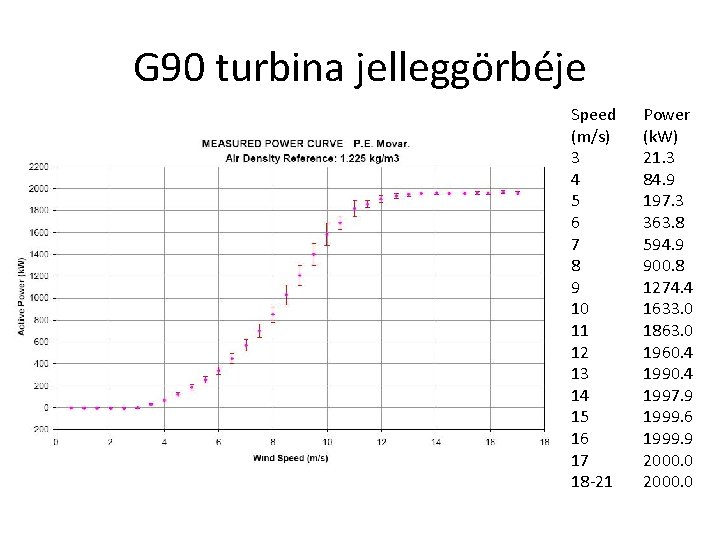

G 90 turbina jelleggörbéje Speed (m/s) 3 4 5 6 7 8 9 10

G 90 turbina jelleggörbéje Speed (m/s) 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 -21 Power (k. W) 21. 3 84. 9 197. 3 363. 8 594. 9 900. 8 1274. 4 1633. 0 1863. 0 1960. 4 1997. 9 1999. 6 1999. 9 2000. 0

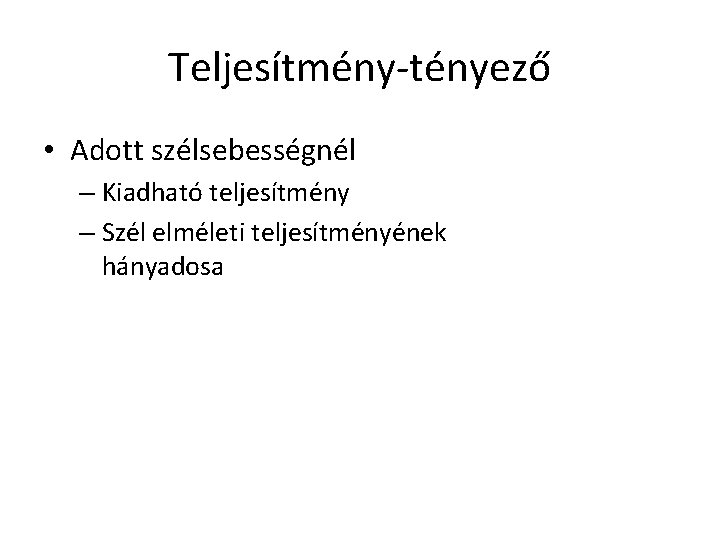

Teljesítmény-tényező • Adott szélsebességnél – Kiadható teljesítmény – Szél elméleti teljesítményének hányadosa

Teljesítmény-tényező • Adott szélsebességnél – Kiadható teljesítmény – Szél elméleti teljesítményének hányadosa

Szél teljesítménye • P = ½ · ρ · A · v 3 [W]

Szél teljesítménye • P = ½ · ρ · A · v 3 [W] – ρ = 1, 225 kg/m 3 – A: lapátok által súrolt felület • Gamesa G 90: d=90 m

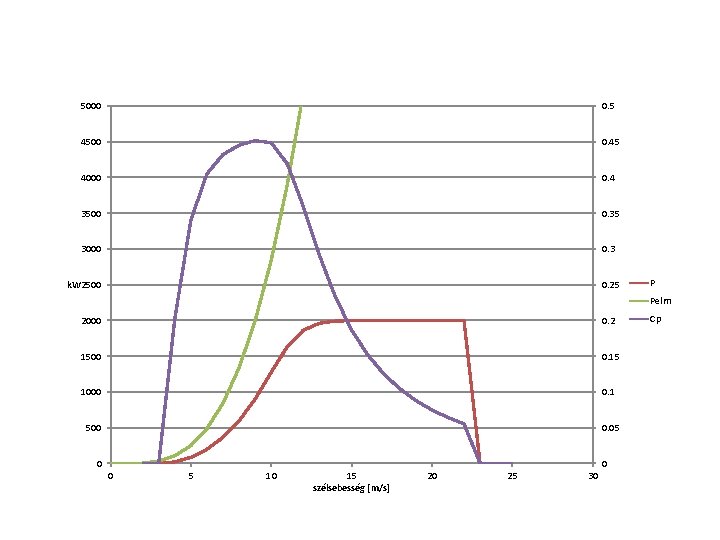

k. W szélsebesség [m/s]

k. W szélsebesség [m/s]

Magyarország széltérképe (75 m magasságban)

Magyarország széltérképe (75 m magasságban)

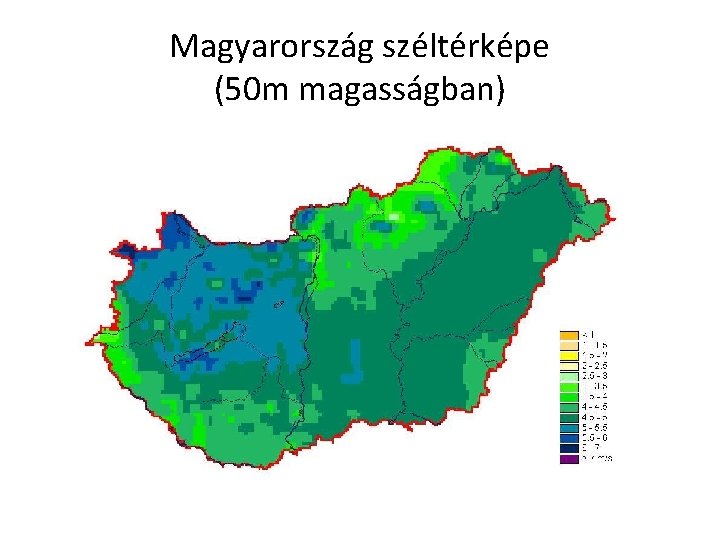

Magyarország széltérképe (50 m magasságban)

Magyarország széltérképe (50 m magasságban)

Szélsebesség eloszlása • Eloszlás pontos ismeretének hiányában közelítés • Weibull eloszlás – Alaktényező (k≈2)

Szélsebesség eloszlása • Eloszlás pontos ismeretének hiányában közelítés • Weibull eloszlás – Alaktényező (k≈2) – Skálatényező (λ) • k=2: Rayleigh eloszlás

Szél energiájának eloszlása • Szélsebesség-gyakoriság (óraszám) • Szél teljesítményének szorzata.

Szél energiájának eloszlása • Szélsebesség-gyakoriság (óraszám) • Szél teljesítményének szorzata.

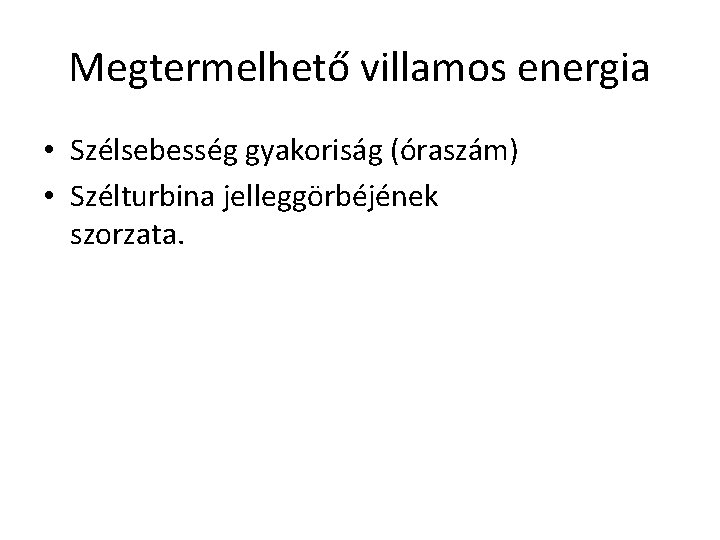

Megtermelhető villamos energia • Szélsebesség gyakoriság (óraszám) • Szélturbina jelleggörbéjének szorzata.

Megtermelhető villamos energia • Szélsebesség gyakoriság (óraszám) • Szélturbina jelleggörbéjének szorzata.

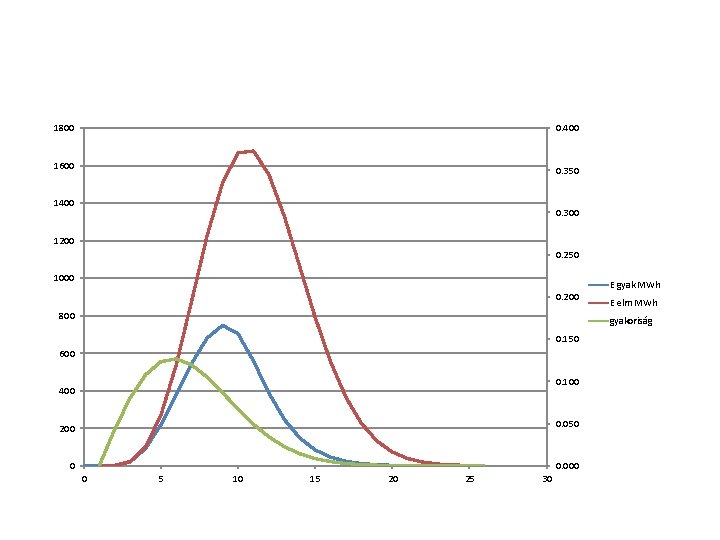

1800 0. 400 1600 0. 350 1400 0. 300 1200 0. 250 1000 0.

1800 0. 400 1600 0. 350 1400 0. 300 1200 0. 250 1000 0. 200 800 E gyak MWh E elm MWh gyakoriság 0. 150 600 0. 100 400 0. 050 200 0 0. 000 0 5 10 15 20 25 30

Alaktényező változása hogyan hat a megtermelt villamos energiára • k: 1, 8 – 1,

Alaktényező változása hogyan hat a megtermelt villamos energiára • k: 1, 8 – 1, 9 – 2 -2, 1 – 2, 2 • Csúcskihasználási óraszám = ? • (átlagos szélsebesség maradjon a választott!)

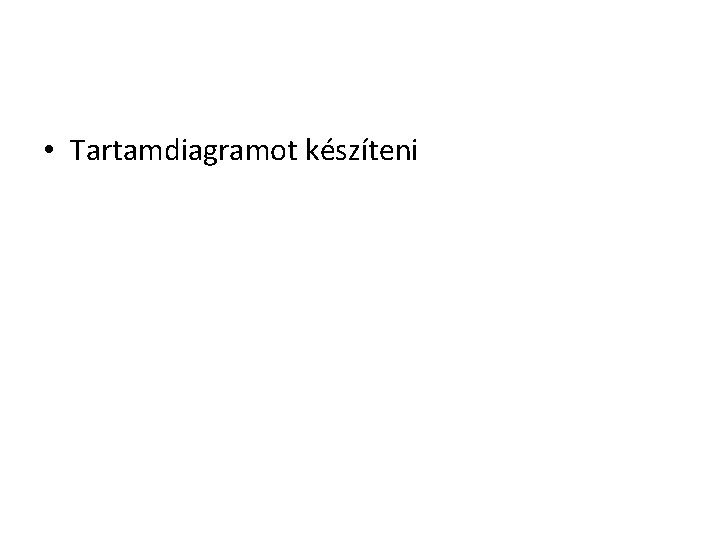

 • Tartamdiagramot készíteni

• Tartamdiagramot készíteni
