Megújuló Energia Tárolási Klaszter Renewable Energy Storage Clusters (RES-Clu) 2. nemzetközi workshop GESC, n.

Megújuló Energia Tárolási Klaszter Renewable Energy Storage Clusters (RES-Clu) 2. nemzetközi workshop GESC, n. o. EMEK nonpr. kft.

A HIDROGÉN mint az energiatárolás eszköze. Projekt - fejlesztési tapasztalatok. Gyarmati Tihamér ügyv. igazgató

A HIDROGÉN mint az energiatárolás eszköze. Projekt - fejlesztési tapasztalatok. Gyarmati Tihamér ügyv. igazgató Priemyselný park Štúrovo, a. s. (Megújuló Energia) Ipari Park rt. , Párkány

I. A HIDROGÉN ¡ ¡ ¡ Normálállapotban színtelen, szagtalan, íztelen, nemfémes, egy vegyértékű, igen

I. A HIDROGÉN ¡ ¡ ¡ Normálállapotban színtelen, szagtalan, íztelen, nemfémes, egy vegyértékű, igen gyúlékony gáz. A hidrogén a legkönnyebb és egyben a világegyetemben leggyakrabban előforduló elem. A Földön leginkább vegyületeivel találkozhatunk: jelen van a vízben, szinte minden szerves vegyületben és minden élőlényben. H → H 2 O (→CH 3 OH)

A HIDROGÉN ¡ Fűtőértéke magas: 143 MJ/kg (Térfogatra vetítve viszont alacsony) ¡ Energiaforrás? ¡

A HIDROGÉN ¡ Fűtőértéke magas: 143 MJ/kg (Térfogatra vetítve viszont alacsony) ¡ Energiaforrás? ¡ ¡ Energiahordozó! ¡ Hidrogén-gazdálkodás!! tárolás, ¡ → termelés szállítás felhasználás

A HIDROGÉN - előállítás módszerei Fosszilis energiahordozókból Földgáz Olaj Szén Vízből elektrolízissel Megújulók Atom

A HIDROGÉN - előállítás módszerei Fosszilis energiahordozókból Földgáz Olaj Szén Vízből elektrolízissel Megújulók Atom Biomasszából, új fejlesztésekkel Elgázosítás Biológiai • gőzreformálások • hagyományos • elgázosítások • lúgos • fotoszintézis • protoncserélős • baktériumos • nagyhőmérsékletű • termo-fizikai Egyéb vízbontással • termo-kémiai • parciális oxidáció • radiokémiai • plazmakémiai • foto-biológiai

A HIDROGÉN előállítása (arányok) • az éves termelés kb. 50 millió tonna • ennek

A HIDROGÉN előállítása (arányok) • az éves termelés kb. 50 millió tonna • ennek 96%-a fosszilis tüzelőanyagból

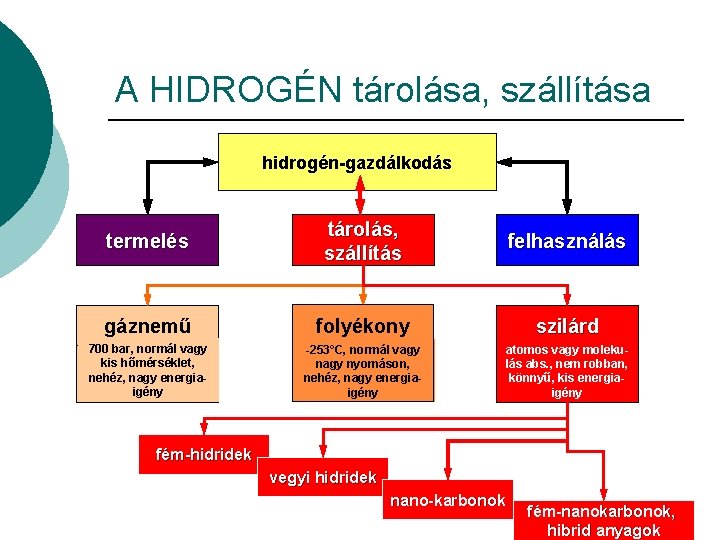

A HIDROGÉN tárolása, szállítása hidrogén-gazdálkodás termelés tárolás, szállítás felhasználás gáznemű folyékony szilárd 700 bar,

A HIDROGÉN tárolása, szállítása hidrogén-gazdálkodás termelés tárolás, szállítás felhasználás gáznemű folyékony szilárd 700 bar, normál vagy kis hőmérséklet, nehéz, nagy energiaigény -253°C, normál vagy nyomáson, nehéz, nagy energiaigény atomos vagy molekulás abs. , nem robban, könnyű, kis energiaigény fém-hidridek vegyi hidridek nano-karbonok fém-nanokarbonok, hibrid anyagok

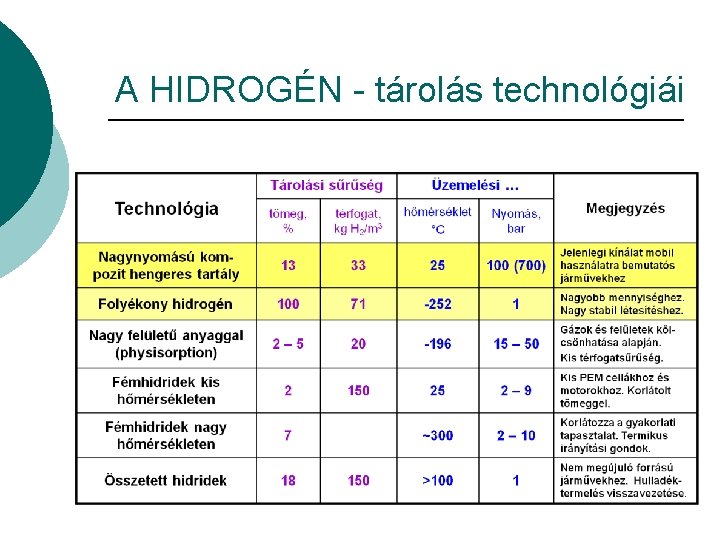

A HIDROGÉN - tárolás technológiái

A HIDROGÉN - tárolás technológiái

A HIDROGÉN felhasználása ¡ 1. Hordozható alkalmazások: ¡ laptop, mobil tlf. , . .

A HIDROGÉN felhasználása ¡ 1. Hordozható alkalmazások: ¡ laptop, mobil tlf. , . . . (akku) ¡ 2. Álló/állandó alkalmazások: ¡ elektromos áram előállítása, tüzelőanyag-cella segítségével ¡ ¡ 3. Mobil alkalmazások : járműhajtásban, üzemanyagként

A tüzelőanyag-cella működési elve

A tüzelőanyag-cella működési elve

A tüzelőanyag-cella tulajdonságai ¡ ¡ ¡ A TC a belé töltött üzemanyagból vegyi reakció

A tüzelőanyag-cella tulajdonságai ¡ ¡ ¡ A TC a belé töltött üzemanyagból vegyi reakció során, közvetlenül elektromos energiát állít elő. A TC-ban leggyakrabban felhasznált üzemanyag a hidrogén de használhatóak bennük a különböző szénhidrogén származékok (földgáz, metanol, gázolaj is). A TC-k károsanyag-kibocsátása jóval alacsonyabb, mint a hagyományos, szénhidrogén meghajtású hőerőgépeké, így hosszabb távon tiszta, környezetbarát energiaforrást jelentenek.

kishőmérsékletű nagyhőmérsékletű Tüzelőanyag-cella típusok fel nem használt tüzelőanyag szilárd oxidos SOFC H 2/CO O

kishőmérsékletű nagyhőmérsékletű Tüzelőanyag-cella típusok fel nem használt tüzelőanyag szilárd oxidos SOFC H 2/CO O 2 - O 2 >800°C olvadt karbonát MCFC H 2/CO CO 32 - O 2 650°C foszforsavas PAFC H 2 H+ O 2 200°C direkt metanol DMFC CH 3 OH H+ O 2 60 – 120°C polimer elektrolit PEMFC H 2 H+ O 2 < 90°C AFC H 2 OH- O 2 < 80°C lúgos tüzelőanyag

II. A „GREENPROJEKT csoport“ PROJEKTSERVIS, kft. ¡ INNOVATIVE PROJECT, kft. ¡ DREVOPROJEKT Komárno, kft.

II. A „GREENPROJEKT csoport“ PROJEKTSERVIS, kft. ¡ INNOVATIVE PROJECT, kft. ¡ DREVOPROJEKT Komárno, kft. ¡ HYDROGEN SLOVAKIA, kft. --------------------¡ VRB EAST EUROPE, kft. ¡ GESC, nonpr. kft. ¡ Priemyselný park Štúrovo, rt. ¡

 PROJEKTEK - 1. , 2. ¡ H-CENTER-SK: ¡ kutató-műveltető-tanácsadó központok hálózatának létrehozása a

PROJEKTEK - 1. , 2. ¡ H-CENTER-SK: ¡ kutató-műveltető-tanácsadó központok hálózatának létrehozása a hidrogén és tüzelőanyagcellák technológiáját támogatva ¡ H-BUS-SK ¡ autóbusz-közlekedés beindítása „tankolási távolságban“ elhelyezkedő (nagy)városok között; ismeretterjesztési, illetve tesztelési célzattal

Projektek - 3. ¡ Komplex Energiapark, (Mad/Kolárovo) ¡ Ipari méretű szélerőmű, kiegyenlített energiaszolgáltatással az

Projektek - 3. ¡ Komplex Energiapark, (Mad/Kolárovo) ¡ Ipari méretű szélerőmű, kiegyenlített energiaszolgáltatással az elektromos hálózatba, (+kapcsolódó rendszerszolgáltatások lehetősége) ¡ Fő elemei: szélerőmű (50 MW), transzformátorállomás + hálózati csatlakozás VRB akkumulátor (rövidtávú kiegyenlítéshez) vízbontó/H-tároló/tüzelőanyagcella rendszer (h. k. e. ) ¡ ¡

Látványterv

Látványterv

PROJEKTEK - 4. ¡ H-NRES projekt ¡ Kutatás-fejlesztési projekt, sziget-üzemmódú (zárt) rendszer optimális paramétereinek

PROJEKTEK - 4. ¡ H-NRES projekt ¡ Kutatás-fejlesztési projekt, sziget-üzemmódú (zárt) rendszer optimális paramétereinek megállapításához ¡ Fő elemei: nap- és szélerőmű, (+ hálózati csatlakozás) VRB akkumulátor (rövidtávú kiegyenlítéshez) vízbontó / H-tároló / TC rendszer (hosszútávú k. e. ) ¡ ¡ ¡

Vázlat

Vázlat

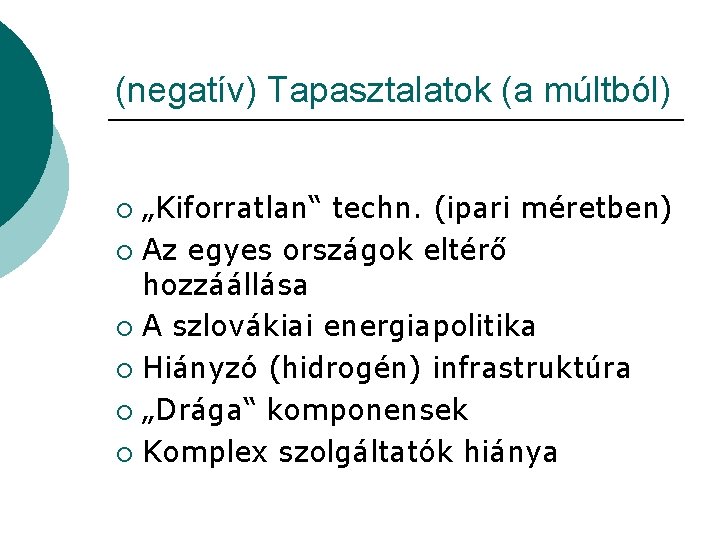

(negatív) Tapasztalatok (a múltból) „Kiforratlan“ techn. (ipari méretben) ¡ Az egyes országok eltérő hozzáállása

(negatív) Tapasztalatok (a múltból) „Kiforratlan“ techn. (ipari méretben) ¡ Az egyes országok eltérő hozzáállása ¡ A szlovákiai energiapolitika ¡ Hiányzó (hidrogén) infrastruktúra ¡ „Drága“ komponensek ¡ Komplex szolgáltatók hiánya ¡

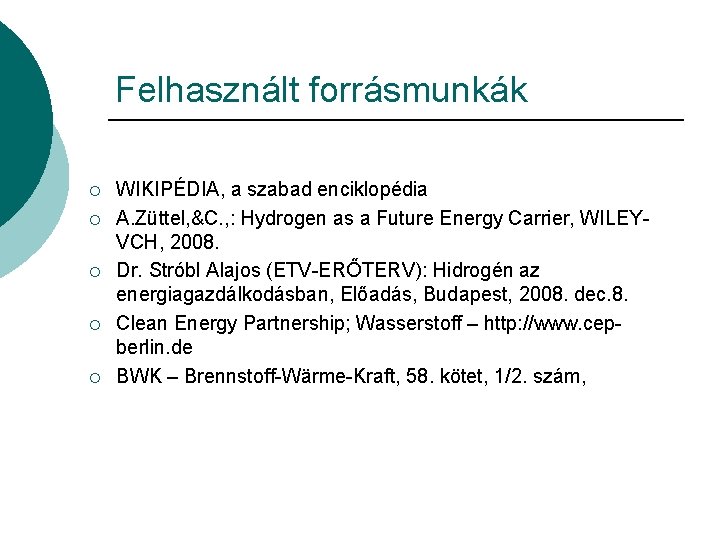

Felhasznált forrásmunkák ¡ ¡ ¡ WIKIPÉDIA, a szabad enciklopédia A. Züttel, &C. , :

Felhasznált forrásmunkák ¡ ¡ ¡ WIKIPÉDIA, a szabad enciklopédia A. Züttel, &C. , : Hydrogen as a Future Energy Carrier, WILEYVCH, 2008. Dr. Stróbl Alajos (ETV-ERŐTERV): Hidrogén az energiagazdálkodásban, Előadás, Budapest, 2008. dec. 8. Clean Energy Partnership; Wasserstoff – http: //www. cepberlin. de BWK – Brennstoff-Wärme-Kraft, 58. kötet, 1/2. szám,

Köszönöm megtisztelő figyelmüket! Elérhetőségem: Gyarmati Tihamér gyt@greenprojekt. sk Mobil: +421 (0)905 449 199 Cím:

Köszönöm megtisztelő figyelmüket! Elérhetőségem: Gyarmati Tihamér [email protected] sk Mobil: +421 (0)905 449 199 Cím: Priemyselný park Štúrovo, a. s. Továrenská 1, 943 03 Štúrovo, Slovakia
