MEDIOS DE TRANSMISIÓN NO GUIADOS

MEDIOS DE TRANSMISIÓN NO GUIADOS Son aquellos que no confinan señales mediante ningún tipo de cable Estas señales se propagan mediante un medio aire vacío La transmisión y recepción de información se lleva acabo por medio de antenas La de Transmisión la antena irradia energía electromagnética en el medio La de recepción antena capta las ondas electromagnéticas del medio que la rodea.

TIPOS Según el rango de frecuencias de trabajo, las transmisiones no guiadas se pueden clasificar en tres tipos: * Radio * Microondas * Luz (infrarrojos/láser).

ESPECTRO ELECTROMAGNETICO

SEÑALES DE RADIO Capaces de recorrer grandes distancias Son ondas omnidireccionales Su mayor problema son las interferencias entre usuarios se propagan en todas las direcciones

SEÑALES DE MICROONDAS Estas ondas viajan en línea recta Tienen dificultades para atravesar edificios El emisor y receptor deben estar alineados cuidadosamente Debido a la propia curvatura de la tierra, la distancia entre dos repetidores no debe exceder de unos 80 Kms. de distancia

Señales de luz Señales de Infrarrojo: Las primeras redes inalámbricas conocidas fueron las infrarrojas, que trabajaban con frecuencias de radiación electromagnética más bajas que las actuales redes Wireless. Estas redes, si bien siguen existiendo, tienen el inconveniente de requerir que no exista casi ningún obstáculo entre un dispositivo y otro para lograr una buena comunicación entre éstos. De lo contrario, se pierde la señal y no se pueden transferir datos entre ellos. Señales de Rayo Laser: Las ondas láser son unidireccionales. Se pueden utilizar para comunicar dos edificios próximos instalando en cada uno de ellos un emisor láser y un foto detector.

características Consiste de tres componentes principales MICROONDAS TERRESTRE Una antena con una corta y flexible guía de onda, una unidad externa de RF (Radio Frecuencia) y una unidad interna de RF El equipo de microondas que opera entre 2 y 6 Ghz puede transmitir a distancias entre 20 y 30 millas. las cuales son capaces de conectar dos localidades entre 1 y 15 millas de distancia una de la otra. Las frecuencias utilizadas en microondas se encuentran alrededor de los 12 GHz, 18 y 23 Ghz

APLICACIONES DEL MICROONDAS TERRESTRE Las principales aplicaciones de un sistema de microondas terrestre son las siguientes: · · · Telefonía básica (canales telefónicos) Datos Telégrafo / Telex / Facsímile Canales de Televisión. Vídeo Telefónica Celular

MICROONDAS SATELITAL La transmisión por satélite ofrece muchas ventajas para una compañía. Los precios de renta de espacio satelital es más estable que los ofrecidos por las compañías telefónicas. Ya que la transmisión por satélite no es sensitiva a la distancia. Y además existe un gran ancho de banda disponible. Los beneficios de la comunicación por satélite desde el punto de vista de comunicaciones de datos podrían ser los siguientes: · · · Transferencia de información a altas velocidades (Kbps, Mbps) Ideal para comunicaciones en puntos distantes y no fácilmente Accesibles geográficamente. Ideal en servicios de acceso múltiple a un gran número de puntos. Permite establecer la comunicación entre dos usuarios distantes con La posibilidad de evitar las redes publicas telefónicas.

Entre las desventajas de la comunicación por satélite están las siguientes: · · · 1/4 de segundo de tiempo de propagación. (retardo) Sensibilidad a efectos atmosféricos Sensibles a eclipses Falla del satélite (no es muy común) Requieren transmitir a mucha potencia Posibilidad de interrupción por cuestiones de estrategia militar.

EL RAYO LASER El término láser es un acrónimo para Light Amplification by Stimulated Emission of Radiation (Amplificación de Luz por Emisión Estimulada de Radiación). Un rayo láser es un rayo de radiación electromagnética poderoso, estrecho, monocromático y direccional. Con frecuencia, esos rayos están dentro del espectro visible de la luz. Un láser, a diferencia de las lámparas comunes, emite los fotones en un rayo muy estrecho, coherente, perfectamente definido y muchas veces polarizado. Esta luz se la considera de tipo monocromática (de un color solo), debido a que tienen una sola longitud de onda.

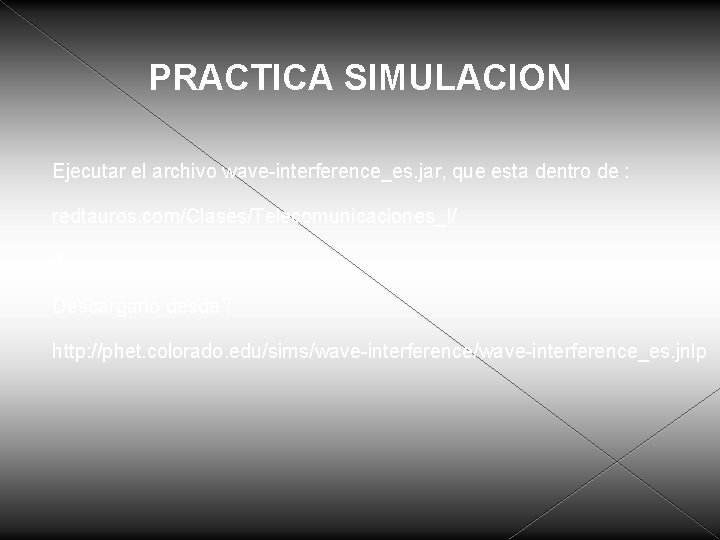

PRACTICA SIMULACION Ejecutar el archivo wave-interference_es. jar, que esta dentro de : redtauros. com/Clases/Telecomunicaciones_I/ ó Descargarlo desde : http: //phet. colorado. edu/sims/wave-interference_es. jnlp

PREGUNTAS Podemos ver el agua, el sonido y las ondas de luz moverse y cómo se relacionan. Todo puede ser representado por una onda sinusoidal. ● ● ● ¿Qué representa esta onda sinusoidal para estos tres fenómenos diferentes? Utilice dos fuentes de perturbación, varia la frecuencia y observe el cambio del patrón de perturbación. Que pasa a mayor frecuencia? A mayor Amplitud? Identifica que pasa con las combinaciones posibles. Encuentra puntos de interferencia constructiva y destructiva (consultar su definición) a ojo, y mediante el uso de los detectores. Tomar print screen y explicarlo. Ponga una barrera para ver cómo las ondas se mueven a través de una o dos ranuras. ¿Qué tipo de patrón no crean las rendijas? ¿Cómo se puede cambiar este patrón? Encuentra puntos de interferencia constructiva y destructiva (consultar su definición) a ojo, y mediante el uso de los detectores. Tomar print screen y explicarlo.
