Mediji za prijenos podataka Tihomir Robotić Strukovna škola Đurđevac

Vrste medija Bakreni mediji (Copper Media) ¡ Optički mediji (Optical Media) ¡ Bežični medij / prostor (Wireless Media) ¡

Bakreni mediji (Copper Media) Koristi se u skoro svakoj LAN mreži ¡ Više vrsta kablova svaki sa svojim svojstvima ¡ Kvalitetan izbor kablova kod projektiranja mreže ¡

Optički mediji (Optical Media) Point-to-point prijenos na LAN backbone ¡ Povezivanje WAN-ova ¡ Vrlo visok frekvencijski pojas – prijenos pri velikim brzinama ¡

Optički mediji (Optical Media) Prenosimo svjetlosni signal kroz plastično ili stakleno vlakno ¡ Električki signali aktiviraju predajnik signala koji šalje svjetlosne signale kroz vlakno ¡ Prijamnik signala na drugom kraju ¡ Potreba za adapterom ¡

Bežični medij / prostor (Wireless Media) Najveća prednost bežičnog medija – fleksibilnost ¡ Trenutačno nema niti pouzdanost, niti brzinu, niti sigurnost žičnog medija ¡

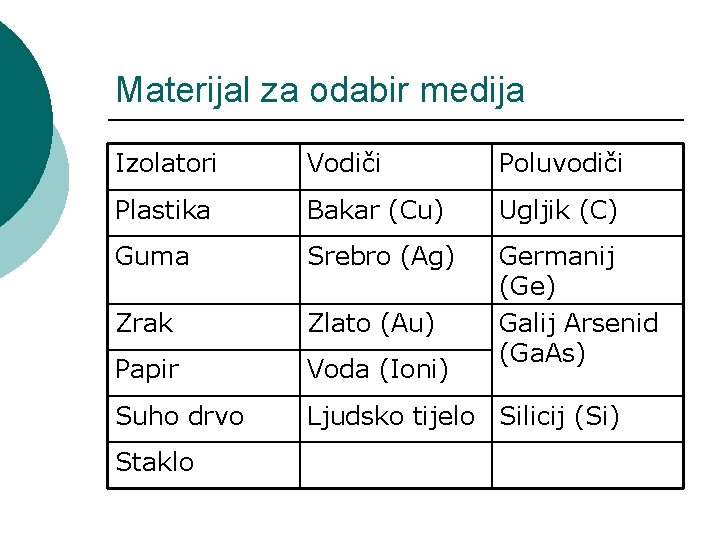

Materijal za odabir medija Izolatori Vodiči Poluvodiči Plastika Bakar (Cu) Ugljik (C) Guma Srebro (Ag) Zrak Zlato (Au) Papir Voda (Ioni) Germanij (Ge) Galij Arsenid (Ga. As) Suho drvo Ljudsko tijelo Silicij (Si) Staklo

Bakreni medij ¡ Specifikacija kablova l l Kolika je brzina prijenosa? Da li je prijenos digitalni ili analogni? ¡ ¡ l Baseband = Analogni Broadband = Digitalni Na koliku udaljenost može putovati signal kroz kabel bez gubitka?

Bakreni medij ¡ Specifikacije kablova - primjer 10 BASE-T Brzina LAN-a 10 = 10 Mbps Base = Baseband Broad = Broadband Tip kabla i maksimalna duljina

Bakreni medij - Ethernet kablovi ¡ 10 BASE-T l ¡ 10 BASE 5 l ¡ Brzina od 10 Mbps, Baseband tip prijenosa, Twisted Pair tip kabla Brzina od 10 Mbps, Baseband tip prijenosa, udaljenost 500 metara 10 BASE 2 l Brzina od 10 Mbps, Baseband tip prijenosa, udaljenost 200 metara

Bakreni mediji – koaksijalni kabel

Bakreni mediji – koaksijalni kabel Brzina prijenosa: 10 – 100 Mbps ¡ Cijena: Relativno jeftin ¡ Veličina kabla i konektora: Srednja ¡ Maksimalna duljina: 500 m ¡

Bakreni mediji – koaksijalni kabel Koristimo u kabelskoj televiziji ¡ Prednost za LAN – dobro vodi signal na velike udaljenosti bez potrebe za repeaterom ¡ Nedostatak za LAN – skuplji od TP kablova, relativno debeo ¡

Bakreni mediji – STP kabel ¡ STP – Shielded Twisted Pair

Bakreni mediji – STP kabel Brzina prijenosa: do 100 Mbps ¡ Cijena: Srednja ¡ Veličina kabla i konektora: Srednja ¡ Maksimalna duljina: 100 m ¡

Bakreni mediji – STP kabel Svaki par žica omotan u foliju ¡ Izolacija parova s ciljem sprečavanja interferencije ¡

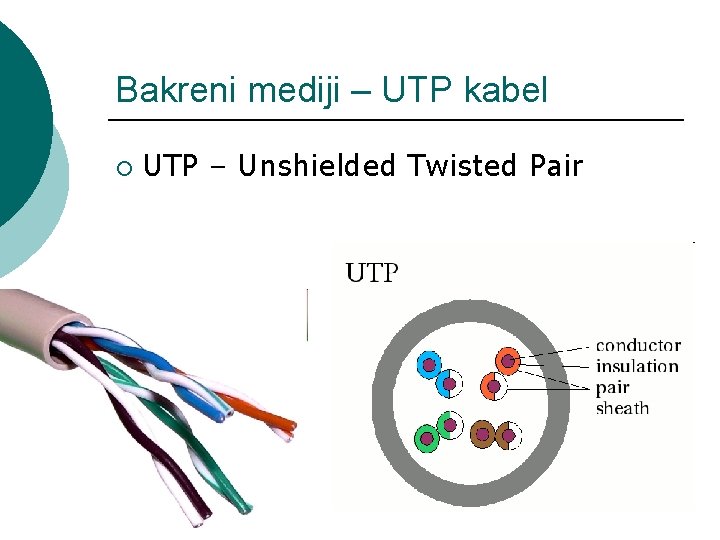

Bakreni mediji – UTP kabel ¡ UTP – Unshielded Twisted Pair

Bakreni mediji – UTP kabel

Bakreni mediji – UTP kabel ¡ Brzina prijenosa: 10, 100 ili 1000 Mbps Cijena: Najjeftiniji ¡ Veličina kabla i konektora: Mala ¡ Maksimalna duljina: 100 m ¡

Bakreni mediji – UTP kabel ¡ Prednosti: l l l Najveće brzine prijenosa od svih bakrenih medija Najlakše postavljanje Najniža cijena po metru kad se zbroji cijena kabla i troškovi postavljanja

Bakreni mediji – UTP kabel ¡ Nedostaci: l l Moguća interferencija s drugim električnim i telefonskim signalima Slabije performanse u prijenosu na velike daljine – potreba za repeaterom

Optički mediji 1 ¡ 2 ¡ 3 ¡ 4 ¡ Jezgra Omotač Zaštita Navlaka

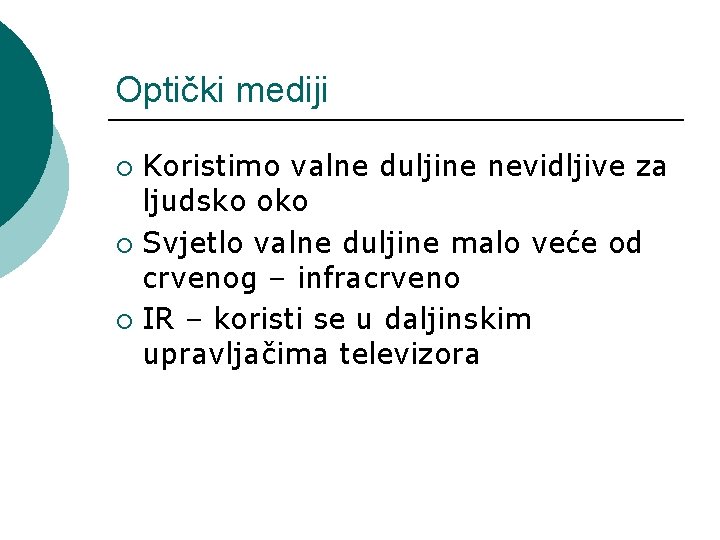

Optički mediji Koristimo valne duljine nevidljive za ljudsko oko ¡ Svjetlo valne duljine malo veće od crvenog – infracrveno ¡ IR – koristi se u daljinskim upravljačima televizora ¡

Optički mediji ¡ Kroz optičko vlakno idu svjetlosni signali valnih duljina: l l l 850 nm 1310 nm 1550 nm

Bežični medij ¡ Wireless LAN standardi: l l 802. 11 b 802. 11 a 802. 11 g

Wireless LAN standardi ¡ 802. 11 l ¡ Brzina prijenosa od 1 do 2 Mbps 802. 11 b (Wi-Fi – High speed wireless) l Brzina prijenosa do 11 Mbps

Wireless LAN standardi ¡ 802. 11 a l l ¡ Frekvencijski pojas emitiranja - 5 GHz 20 -26 MBps (stvarne vrijednosti) 802. 11 g l l l Orthogonal Frequency Division Multiplexing (OFDM) Frekvencijski pojas emitiranja – 2, 4 GHz Omogućuje da 802. 11 b i 802. 11 a uređaji rade u istom WLAN-u
