Medienos tekinimas

Pamokos uždavinys: • Susipažinti su tekinimo staklių konstrukcija ; • Susipažinti su tekinimo įrankiais.

Medienos tekinimas-tai toks medienos apdorojimas pjaunant, kai iš ruošinio specialiomis staklėmis ir įrankiais pagaminamas sukamasis kūnas (cilindras, kūgis, rutulys ir kt. ) arba kelių sukamųjų kūnų deriniai.

Medienos tekinimo staklės D 460 (F) 4 8 6 10 5 9 1 2 3 7

Detalės numeris Konstrukcinės detalės pavadinimas Paskirtis 1 Rėmas Tvirtinamos svarbiausios dalys 2 Elektros variklis Perduoda sukimo judesį ruošiniui. 3 Tekinimo atramos Dedama tekinimo kalto geležtė. 4 Diržo gaubtas Apsaugo diržą nuo dulkių, bei tekintoją trūkus diržui. 5 Arkliukas Naudojamas prispausti tekinamą detalę iš dešinės. 6 Tekinimo centras Naudojamas prispausti tekinamą detalę iš dešinės 7 Išjungimo/įjungimo jungikliai Įjungiamos/išjungiamos staklės 8 Tekinimo skydas Naudojamas tvirtinti ruošinius iš kairės 9 Įstatomas tekinimo centras Naudojamas tvirtinti ruošinius iš kairės. 10 Tekinimo atramos tvirtinimo varžtai Prisukama tekinimo atrama.

Medienos tekinimo kaltai Medienos tekinimui naudojami įvairaus profilio kaltai, panašūs į kaltus skirtus staliaus darbams. Pagal kalto profilį jie skirstomi: • Lovelinis. • Nuožambusis. • Fasoniniai.

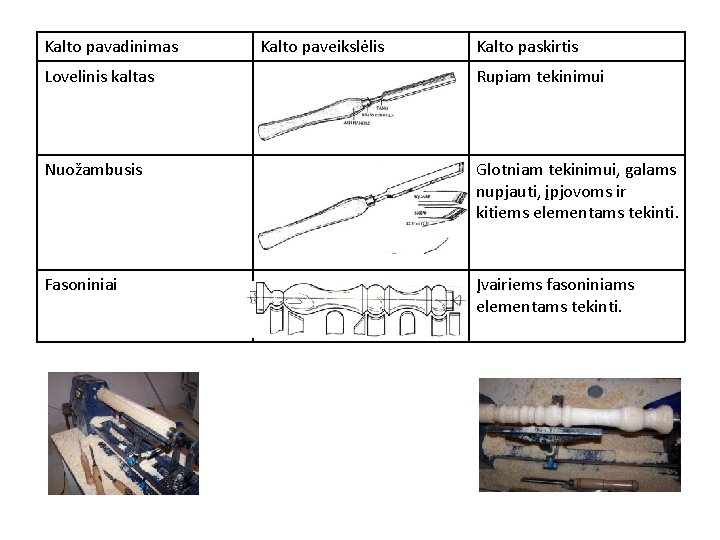

Kalto pavadinimas Kalto paveikslėlis Kalto paskirtis Lovelinis kaltas Rupiam tekinimui Nuožambusis Glotniam tekinimui, galams nupjauti, įpjovoms ir kitiems elementams tekinti. Fasoniniai Įvairiems fasoniniams elementams tekinti.
