Medien. Technik JPEG Y Gewichtung DCT Gewichtung Cr C Cb Farbreduktion z. B. 4: 2: 2 4: 1: 1 Codierung DCT

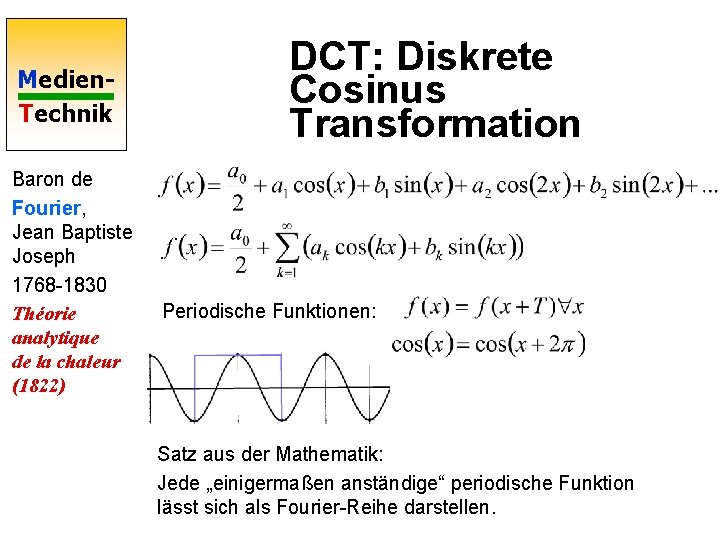

Medien. Technik Baron de Fourier, Jean Baptiste Joseph 1768 -1830 Théorie analytique de la chaleur (1822) DCT: Diskrete Cosinus Transformation Periodische Funktionen: Satz aus der Mathematik: Jede „einigermaßen anständige“ periodische Funktion lässt sich als Fourier-Reihe darstellen.
Medien. Technik DCT: Diskrete Cosinus Transformation Kompressions-Idee = höhere Komponenten „vernachlässigen“

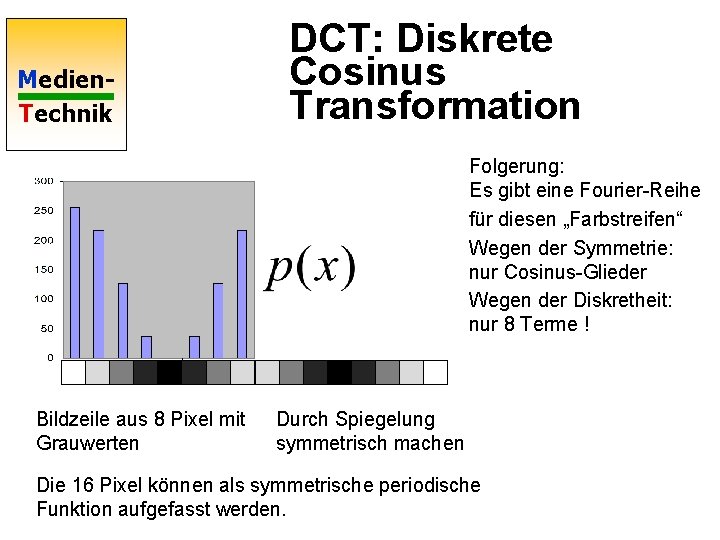

Medien. Technik DCT: Diskrete Cosinus Transformation Folgerung: Es gibt eine Fourier-Reihe für diesen „Farbstreifen“ Wegen der Symmetrie: nur Cosinus-Glieder Wegen der Diskretheit: nur 8 Terme ! Bildzeile aus 8 Pixel mit Grauwerten Durch Spiegelung symmetrisch machen Die 16 Pixel können als symmetrische periodische Funktion aufgefasst werden.

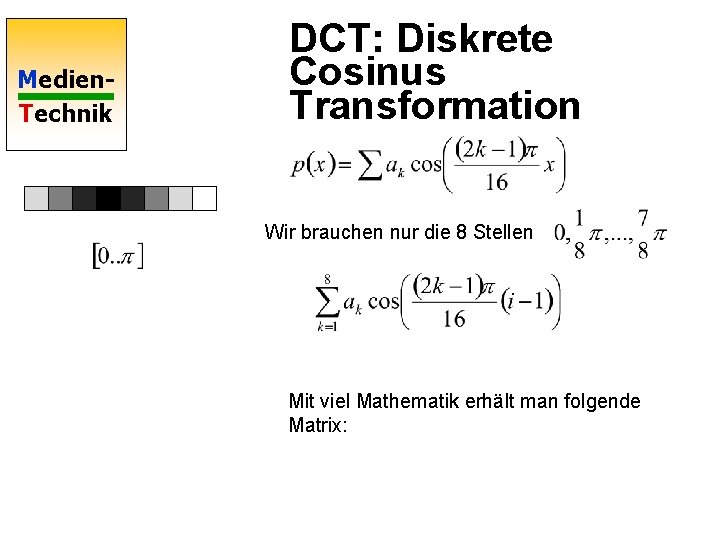

Medien. Technik DCT: Diskrete Cosinus Transformation Wir brauchen nur die 8 Stellen Mit viel Mathematik erhält man folgende Matrix:
Medien. Technik DCT: Diskrete Cosinus Transformation
Medien. Technik DCT: Diskrete Cosinus Transformation Es gilt: Frequenzwerte im Frequenzraum Pixelwerte im Ortsraum
Medien. Technik Basisfunktionen der DCT Jede Funktion ist Linearkombination aus diesen 8 Basisfunktionen
Medien. Technik DCT: Diskrete Cosinus Transformation Anwendung auf N*N Pixel Anwendung der DCT auf Zeilen und Spalten
Medien. Technik Visualisierung DCT Basis-Bilder DCT Kompressionsidee: Hohe Frequenzen kleinerer Amplitude können vernachlässigt werden !
Medien. Technik Gewichtungsmatrix
Medien. Technik Koeffizienten der DCT-Transformierten Zick-Zack notieren: Dadurch kommen die hohen Frequenzen nach hinten
Medien. Technik Ausgangsbild Pixelwerte-128 Transformiertes Bild Zickzack Aufsammeln und mit Huffman codieren. Gewichtete Matrix mit vielen Nullen
Medien. Technik 320*228 Pixel, 62 k. B Kompressionsartefakte unkomprimiert 50% Qualität 320*228 Pixel, 12 k. B
Medien. Technik Kompressionsartefakte 20% Qualität 320*228 Pixel, 9, 3 k. B
Datei-Formate: TIFF Tagged Image File Format Medien. Technik . tiff
Medien. Technik TIFF: Tagged Image File Format (Aldus et. al. 1986 ff, heute Adobe) Tiff 3. 0: SW und Graustufen Tiff 4 (1987): zusätzlich RGB, CCITT-Komprimierung, Pack. Bits Tiff 5 (1988): Farbpaletten, LZW-Komprimierung Tiff 6 (1992): CMYK, RGBA, YCDCT, CIE, JPEG, Tiled Images Huffman-Code: Häufig vorkommende Zeichen durch kurze Codes, seltene durch längere Codes: Präfix-Code 0 10 111
Medien. Technik TIFF: Tagged Image File Format Kompression nach CCITT Schritt 1: Lauflängencodierung Schritt 2: Die Längenangaben nach Huffmann codieren Die Häufigkeiten werden einer Tabelle entnommen Unterschiedliche Codierung von schwarzen und weißen Läufen (Fax!) White run Code length word 0 00110101 1 000111 2 0111 3 1000 4 1011 5 1100 6 1110 7 1111 8 10011 9 10100 Black run Code length word 0 0000110111 1 010 2 11 3 10 4 011 5 0011 6 0010 7 00011 8 000101 9 000100 10 0000100
BMP Medien. Technik Unkompr. 1. 179. 702 RLE PNG GIF Truecolor 1. 049. 229 JPEG 34. 576 768*512 393. 216 256 Graustufen Unkompr. 394. 294 RLE 401. 046 LZW 217. 929 LZW 370. 387 32. 495 768*512 393. 216 8 Bit Palette Unkompr. 394. 294 RLE 401. 448 LZW 292. 224 LZW 208. 394 36. 026 801*602 482. 804 8 Bit Palette Unkompr. 485. 086 RLE 29. 106 RLE ? ? ? LZW 8. 159 17. 027
