Medien Gliederung Medientypen berblick Medientyp Grafik Medientyp Audio

Medien Gliederung: Medientypen (Überblick) Medientyp Grafik Medientyp Audio Medientyp Video

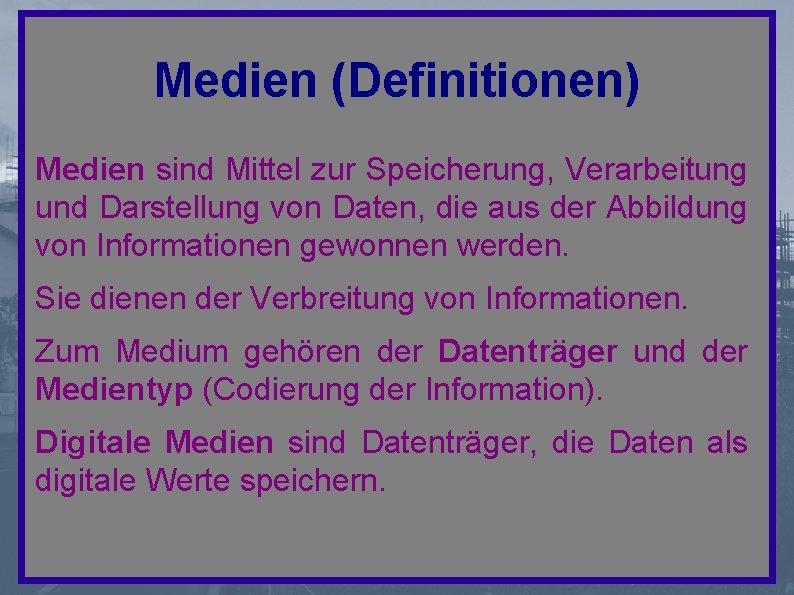

Medien (Definitionen) Medien sind Mittel zur Speicherung, Verarbeitung und Darstellung von Daten, die aus der Abbildung von Informationen gewonnen werden. Sie dienen der Verbreitung von Informationen. Zum Medium gehören der Datenträger und der Medientyp (Codierung der Information). Digitale Medien sind Datenträger, die Daten als digitale Werte speichern.

analoge und digitale Medien analoge Medien Tonbandkassette Schallplatte Kleinbildfilm (Bild) VHS-Kassette (A+V) Kinofilm (A+V). . . digitale Medien Compact Disk (CD) Digital Versatile Disk (DVD) Blue-Ray-Disk HD-DVD Flash-Speicher (SD, CF, USB-Stick, . . . ) Festplatten

einfache Medientypen Medientyp Darstellung formatierter Text Folge von Zeichen Grafik Menge von. . . Pixelgrafik Bildpunkten (Pixel) Vektorgrafik geometrischen Objekten Audio Folge von Samples Animation Folge von (Vektor-)Grafiken Video Folge von Pixelgrafiken

zusammengesetzte Medientypen Medientyp zusammengesetzt aus Stummfilm Video + Text (UT) Videofilm Video + Audio Homepage Text + Grafik (+. . . ) Multimedia. Dokument z. B. Text + Grafik + Audio + Video + Animation . . .

Multimedia Als Multimedia bezeichnet man digitale Medien, die mindestens zwei Medientypen vereinen, die durch unterschiedliche Sinne erfasst werden. Beispiele: vertonter Stummfilm (nicht interaktiv) Multimedia-Lexikon mit Text, Videodokumenten (interaktiv) Bildern, Ton- und

Farbräume RGB-Farbraum, CMYK-Farbraum Farbwahrnehmungsvermögen des stimmen nicht überein: und das Menschen Welche Konsequenzen ergeben sich daraus?

Pixel- vs. Vektorgrafik Pixelgrafiken setzen sich aus einzelnen Bildpunkten (Pixel = Picture Elements) zusammen, für die Positionen und die Farbwerte (RGB oder CMYK) gespeichert sind. Pixelgrafiken können direkt auf das Ausgabegerät (Bildschirm, Drucker) ausgegeben werden. geeignet für Fotos und einfache Zeichnungen Formate: JPEG, PNG, GIF, BMP, TIFF, . . .

Pixelgrafik

Pixelgrafik Nachteile: hoher Speicherbedarf (Speicherbedarf wird beim JPEGFormat durch verlustbehaftete Kompression verringert ) Qualitätsverlust beim Vergrößern

Vektorgrafiken setzen sich aus geometrischen Objekten zusammen, die durch Randlinien (Linientyp, Linienbreite, Linienfarbe) und Flächen (Farbe) eindeutig beschrieben sind. Vektorgrafiken müssen vor der Ausgabe auf Bildschirm oder Drucker in ein RGB- bzw. CMYKPixelraster umgewandelt werden. Formate: SVG, EPS, CGM, EMF, . . . geeignet für Konstruktionszeichnungen (CAD) und größere Zeichnungen (Cartoons, Cliparts)

Vektorgrafiken benötigen im Gegensatz zu Pixelgrafiken weniger Speicherplatz aber dafür mehr Rechenleistung bei der Darstellung am Bildschirm. Vektorgrafiken lassen sich verlustfrei vergrößern.

Mediendateitypen Verschiedene Bild-, Ton(Audio-) und Videodateitypen unterscheiden sich prinzipiell nach der Art und Weise der Kodierung und der Art der Kompression. Man unterscheidet: unkomprimierte Dateitypen verlustlos komprimierte Dateitypen (Ausgangssignal wird ohne Qualitätsverlust wieder hergestellt) verlustbehaftet komprimierte Dateitypen (da beim Kodieren Informationen weggelassen wurden ist eine vollständige Wiederherstellung der Qualität des Ausgangssignals nicht möglich)

unkomprimierte Grafikformate Windows Bitmap (BMP) oder device-independent bitmap (DIB): *. bmp, *. dib Portable Bit. Map (PBM): *. pbm Portable Graymap (PGM): *. pgm Zsoft Paintbrush (PCX): *. pcx Portable Pixmap (PPM): *. ppm Targa Image File Format (TGA): *. tga, *. bpx, *. icb, *. pix. . .

verlustlos komprimierte Grafikformate Windows Bitmap (BMP) oder device-independent bitmap (DIB): *. bmp, *. dib Graphics Interchange Format (GIF): *. gif Portable Network Graphics (PNG): *. png Zsoft Paintbrush (PCX): *. pcx Targa Image File Format (TGA): *. tga, *. bpx, *. icb, *. pix Tagged Image File Format (TIFF): *. tif, *. tiff. . .

verlustbehaftet komprimierte Grafikformate JPEG File Interchange Format (JFIF) von der Joint Photographic Experts Group (JPEG): *. jpg, *. jpe, *. jfif Tagged Image File Format (TIFF): *. tif, *. tiff. . . Weitere Grafikformate unter: http: //de. wikipedia. org/wiki/Grafikformat

Beispiel Bildkompression Ausgangsbild: RGB, 450 x 300 Pixel, 10, 8 MB verlustfrei komprimiert: PNG (oben links): 264 k. B verlustbehaftet komprimiert: JPG (100% Qualität, o. l. ): 140 k. B JPG (25 % Qualität, o. r. ): 18 k. B JPG (5 % Qualität, u. l. ): ca. 7 k. B

unkomprimierte Audioformate Lineare Puls-Code-Modulation (PCM) verschiedenen Erscheinungsformen: in Audio Interchange File Format (AIFF, Containerformat): *. aif, *. aifc, *. ief, *. snd) Au-Container (. au) Resource Interchange Containerformat): *. wav File Format (RIFF WAVE Compact. Disc-Digital Audio (CDDA) Creative Labs Sound Blaster Dateiformat für Sprache: *. voc. . .

verlustlos komprimierte Audioformate Free Lossless Audio Codec: *. flac, *. fla Monkey's Audio: *. ape, *. mac Real. Audio Lossless: *. ra Windows Media Audio Lossless: *. wma Apple Lossless Audio Codec (ALAC): *. m 4 a, *. mp 4. . .

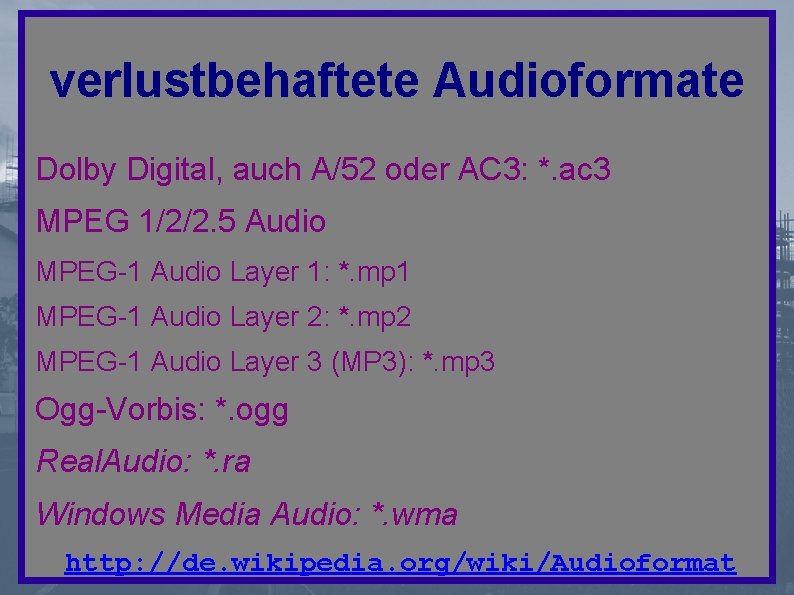

verlustbehaftete Audioformate Dolby Digital, auch A/52 oder AC 3: *. ac 3 MPEG 1/2/2. 5 Audio MPEG-1 Audio Layer 1: *. mp 1 MPEG-1 Audio Layer 2: *. mp 2 MPEG-1 Audio Layer 3 (MP 3): *. mp 3 Ogg-Vorbis: *. ogg Real. Audio: *. ra Windows Media Audio: *. wma http: //de. wikipedia. org/wiki/Audioformat

Beispiel Audiokompression unkomprimiert: WAV-Datei: ca. 49 MB verlustfrei komprimiert: FLAC-Datei: ca. 33 MB verlustbehaftet komprimiert: MP 3, Stereo, CBR, 128 k. Bit/s: ca. 4, 4 MB MP 3, Stereo, CBR, 64 k. Bit/s: ca. 2, 2 MB MP 3, Stereo, CBR, 32 k. Bit/s: ca. 1, 1 MB Ogg-Vorbis, Stereo, VBR, ca. 45 k. Bit/s: ca. 1, 3 MB

Video-Containerformate Vor allem bei Videodateien muss man deutlich zwischen dem Containerformat (Behälter, der verschiedene Datenformate enthält) und den verwendeten Codecs (Algorithmen zum Codieren und Decodieren) unterscheiden. So kann eine Videodatei im bekannten AVI-Format mit verschiedensten Videocodecs kodierte Videospuren (z. B. Div. X, Xvid, x 264, Intel Indeo, Huff. YUV, Radius Cinepak u. a. ) und mit verschiedenen Audiocodecs kodierte Audiospuren (MP 3, AAC, Ogg-Vorbis u. a. ) enthalten.

Containerformate (Beispiele)

Video-Containerformate Adobe Systems Flash Video: *. flv Apple Quicktime: *. mov, *. qt Div. X Media Format: *. divx Microsoft Advanced Systems Format: *. asf, *. wmv Microsoft Audio Video Interleave: *. avi Real Networks Real. Media: *. rm, *. ra Xiph. org Ogg: *. ogg und Ogg Media: *. ogm

Video-Containerformate MPEG: MPEG-1 System Stream: *. mpg, *. mpeg MPEG-2 Program Stream: *. mpg, *. mpeg, *. ps MPEG-2 Transport Stream (z. B. für DVB): *. ts, *. tsp MPEG-4 File Format: *. mp 4 Video Object (für DVD-Video): *. vob Enhanced-VOB (für HD-DVD- und Blu-Ray Disc-Video): *. evo http: //de. wikipedia. org/wiki/Containerformat

Codecs Als Codec (Kunstwort aus engl. coder und decoder) bezeichnet man ein Verfahren bzw. Programm, das Daten oder Signale digital kodiert und dekodiert. Liste heute üblicher Video-, Audio. Sprachcodecs (z. B. für digitale Telefonie): http: //de. wikipedia. org/wiki/Codec Informationen zu Kompressionsverfahren: Datenkompression. pdf http: //de. wikipedia. org/wiki/Datenkompression und

Beispiel Videokompression Div. X-Video mit unterschiedlichen Kompressionsraten (Audiospur wurde nicht verändert): gering komprimiert (Quantisierer = 4): 68 MB stärker komprimiert (Quantisierer = 8): 26 MB sehr stark komprimiert (Quantisierer = 16): 17 MB

Schwerpunkte LK Überblick über Medien (Definition, Medientypen, siehe Folien 2 – 6) Farbräume RGB und CMYK Einsatzgebiete (Folien 7 und 9) wichtige und ihre Pixel- und Vektorgrafiken (Einsatzgebiete, wichtige Dateiformate, Folien 10 – 14) Überblick über gebräuchliche unkomprimierte, verlustlos und verlustbehaftet komprimierte Mediendateitypen (Grafik, Audio und Video, ab Folie 15)
