Medidores Domiciliarios de Agua Potable Fría
Título Disertante: Rodriguez Jose Luis Tecnico Metrología Legal 1. Laboratorio INTI Salta 2. Verificacion de Medidores Domiciliarios 3. Verificaciones 4. Aprobaciones de Modelo

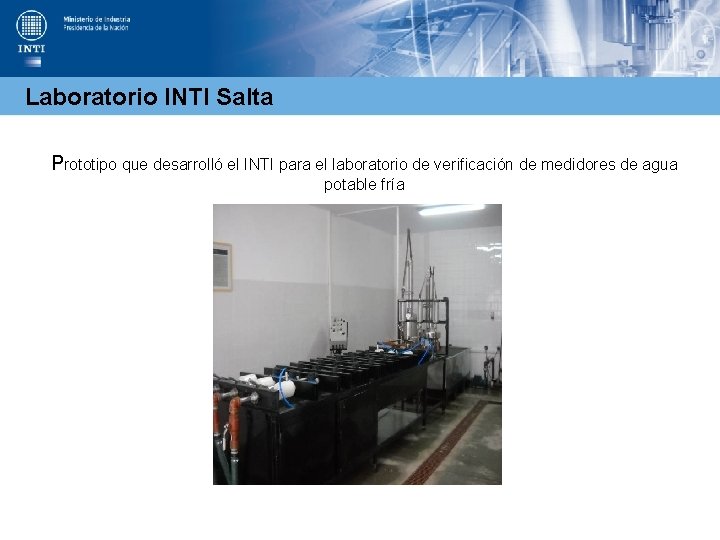

Laboratorio INTI Salta Prototipo que desarrolló el INTI para el laboratorio de verificación de medidores de agua potable fría

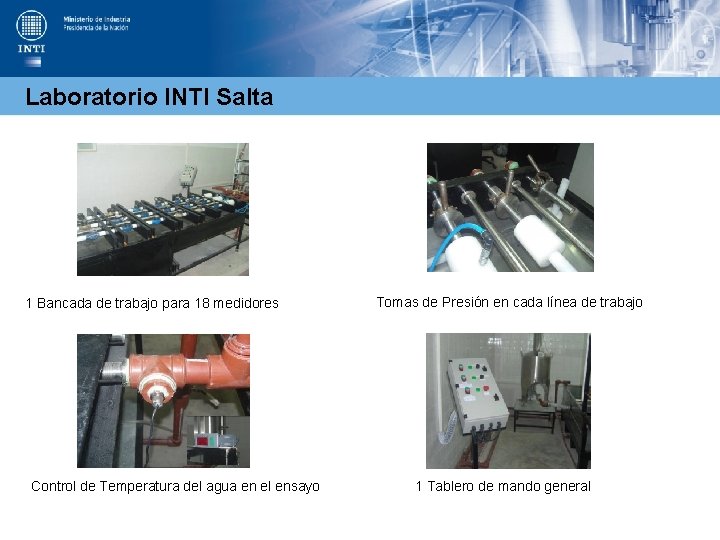

Laboratorio INTI Salta 1 Bancada de trabajo para 18 medidores Control de Temperatura del agua en el ensayo Tomas de Presión en cada línea de trabajo 1 Tablero de mando general

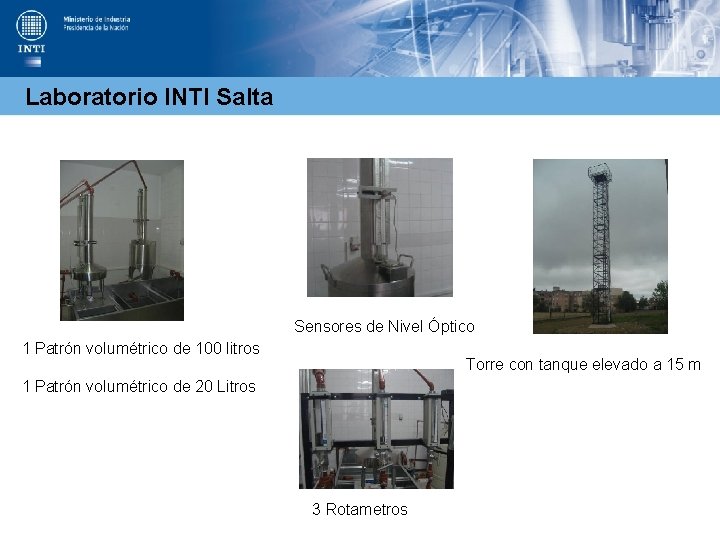

Laboratorio INTI Salta Sensores de Nivel Óptico 1 Patrón volumétrico de 100 litros Torre con tanque elevado a 15 m 1 Patrón volumétrico de 20 Litros 3 Rotametros

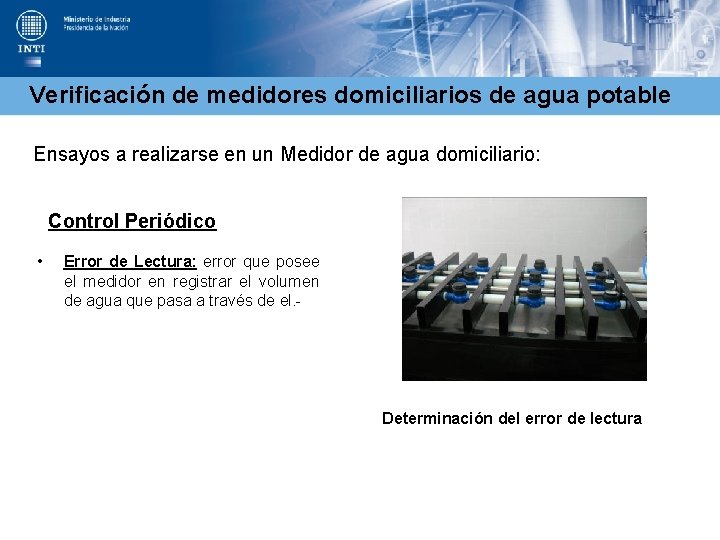

Verificación de medidores domiciliarios de agua potable Ensayos a realizarse en un Medidor de agua domiciliario: Control • Periódico Error de Lectura: error que posee el medidor en registrar el volumen de agua que pasa a través de el. - Determinación del error de lectura

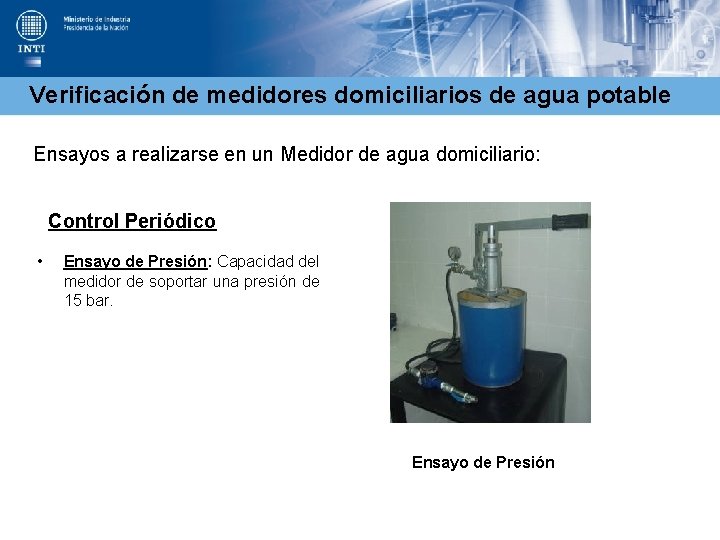

Verificación de medidores domiciliarios de agua potable Ensayos a realizarse en un Medidor de agua domiciliario: Control • Periódico Ensayo de Presión: Capacidad del medidor de soportar una presión de 15 bar. Ensayo de Presión

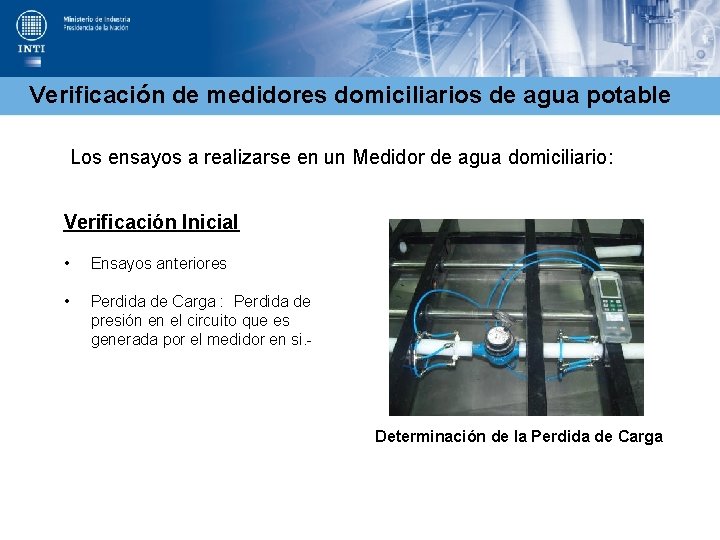

Verificación de medidores domiciliarios de agua potable Los ensayos a realizarse en un Medidor de agua domiciliario: Verificación Inicial • Ensayos anteriores • Perdida de Carga : Perdida de presión en el circuito que es generada por el medidor en si. - Determinación de la Perdida de Carga

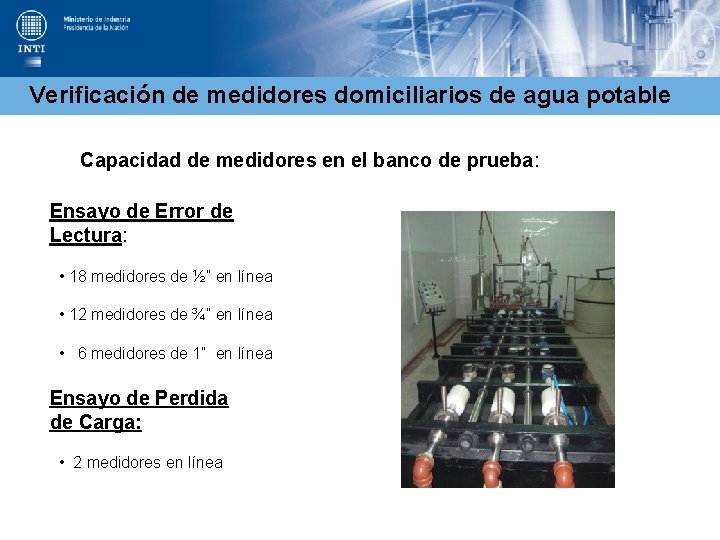

Verificación de medidores domiciliarios de agua potable Capacidad de medidores en el banco de prueba: Ensayo de Error de Lectura: • 18 medidores de ½” en línea • 12 medidores de ¾” en línea • 6 medidores de 1” en línea Ensayo de Perdida de Carga: • 2 medidores en línea

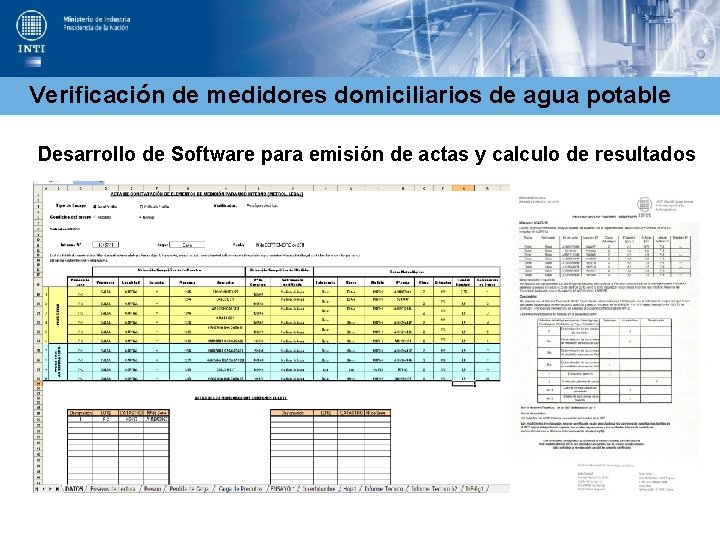

Verificación de medidores domiciliarios de agua potable Desarrollo de Software para emisión de actas y calculo de resultados

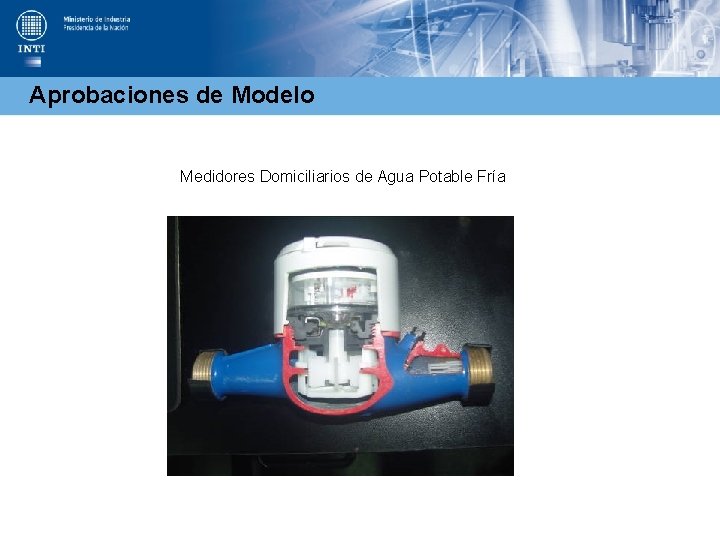

Aprobaciones de Modelo Medidores Domiciliarios de Agua Potable Fría
Aprobaciones de Modelo • La operación de aprobación de modelo consiste en verificar que un modelo determinado de medidor satisface las exigencias de la Resolución 91/2012 de la Secretaria de Comercio Interior (14. 1) • Implica que el modelo bajo aprobación sea sometido a los ensayos que se describen en la res 91/2012 • Se aplica a medidores Fabricados e Importados
Aprobaciones de Modelo Caudales Característicos • Régimen de caudal nominal Q 3 (2. 3. 2) El mayor régimen de caudal nominal, dentro de las condiciones de operación del medidor, en el que funciona dentro del error máximo permitido por el presente Reglamento. • Régimen de flujo de sobrecarga Q 4 (2. 3. 3) El mayor régimen de flujo para períodos cortos de tiempo, dentro de las condiciones de operación del medidor, en el que funciona dentro del error máximo permitido por el presente reglamento. • Régimen de flujo de transición Q 2 (2. 3. 4) Régimen de flujo comprendido entre Q 3 y Q 1, que divide el rango de flujo en dos zonas, la “zona superior” y la “zona inferior”; cada una caracterizada por su propio error máximo permitido. • Régimen de flujo mínimo Q 1 (2. 3. 5) El régimen de flujo mínimo al que debe funcionar el medidor dentro de su error máximo permitido.

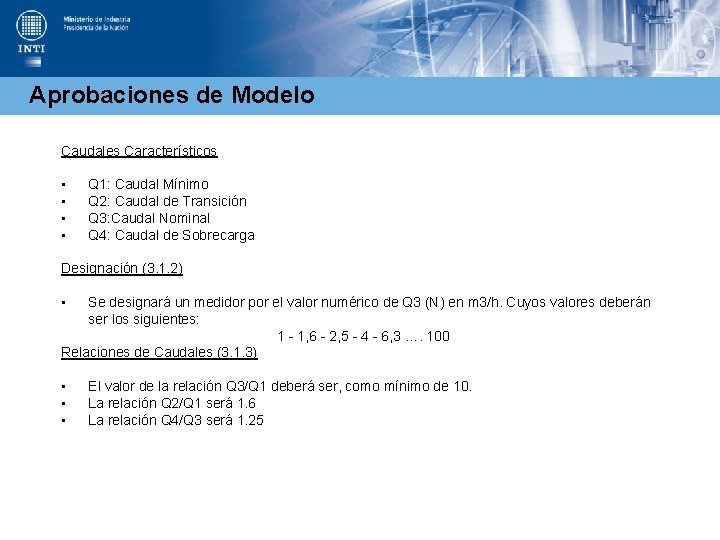

Aprobaciones de Modelo Caudales Característicos • • Q 1: Caudal Mínimo Q 2: Caudal de Transición Q 3: Caudal Nominal Q 4: Caudal de Sobrecarga Designación (3. 1. 2) • Se designará un medidor por el valor numérico de Q 3 (N) en m 3/h. Cuyos valores deberán ser los siguientes: 1 - 1, 6 - 2, 5 - 4 - 6, 3 …. 100 Relaciones de Caudales (3. 1. 3) • • • El valor de la relación Q 3/Q 1 deberá ser, como mínimo de 10. La relación Q 2/Q 1 será 1. 6 La relación Q 4/Q 3 será 1. 25

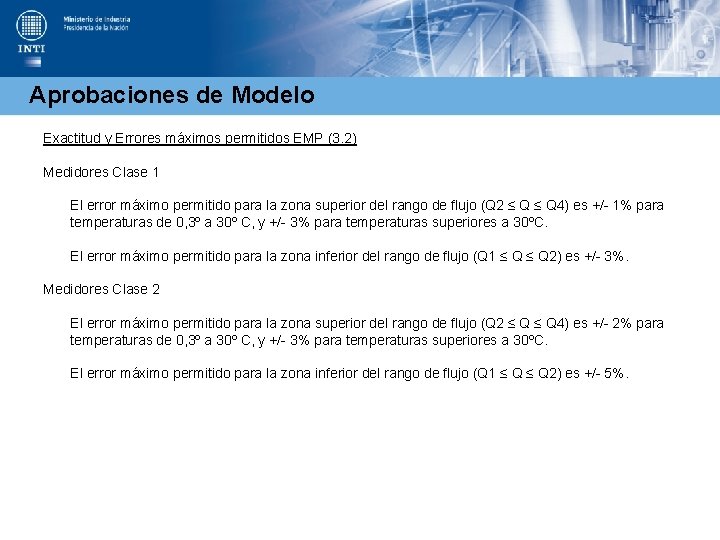

Aprobaciones de Modelo Exactitud y Errores máximos permitidos EMP (3. 2) Medidores Clase 1 El error máximo permitido para la zona superior del rango de flujo (Q 2 ≤ Q 4) es +/- 1% para temperaturas de 0, 3º a 30º C, y +/- 3% para temperaturas superiores a 30ºC. El error máximo permitido para la zona inferior del rango de flujo (Q 1 ≤ Q 2) es +/- 3%. Medidores Clase 2 El error máximo permitido para la zona superior del rango de flujo (Q 2 ≤ Q 4) es +/- 2% para temperaturas de 0, 3º a 30º C, y +/- 3% para temperaturas superiores a 30ºC. El error máximo permitido para la zona inferior del rango de flujo (Q 1 ≤ Q 2) es +/- 5%.

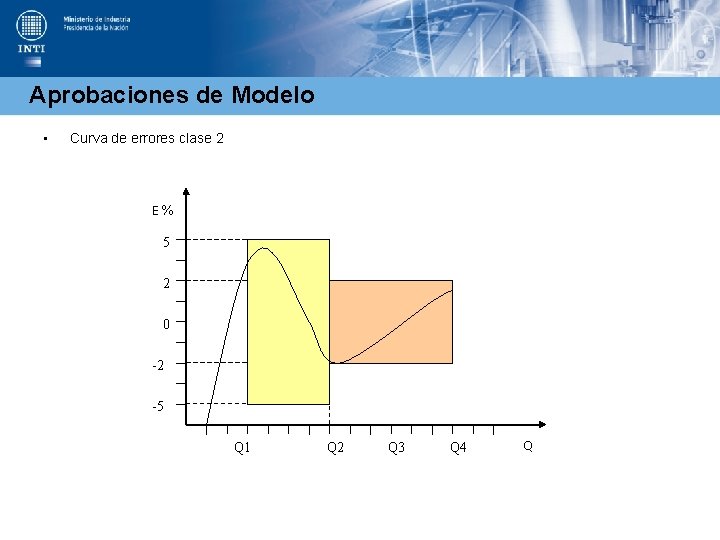

Aprobaciones de Modelo • Curva de errores clase 2 E% 5 2 0 -2 -5 Q 1 Q 2 Q 3 Q 4 Q

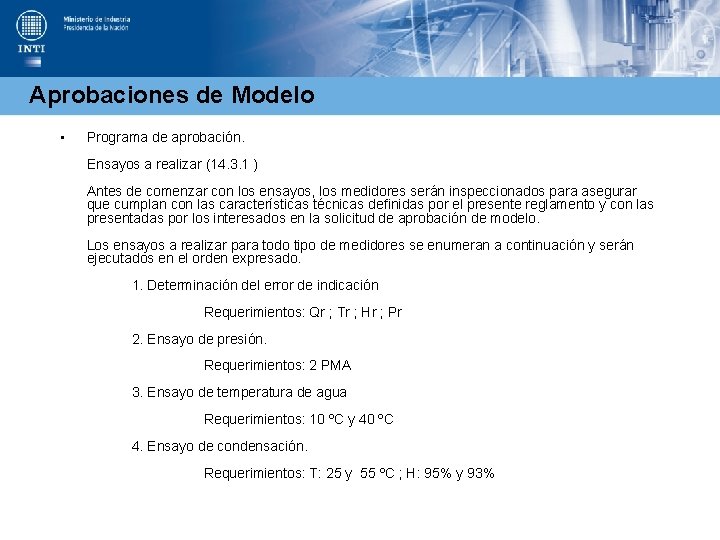

Aprobaciones de Modelo • Programa de aprobación. Ensayos a realizar (14. 3. 1 ) Antes de comenzar con los ensayos, los medidores serán inspeccionados para asegurar que cumplan con las características técnicas definidas por el presente reglamento y con las presentadas por los interesados en la solicitud de aprobación de modelo. Los ensayos a realizar para todo tipo de medidores se enumeran a continuación y serán ejecutados en el orden expresado. 1. Determinación del error de indicación Requerimientos: Qr ; Tr ; Hr ; Pr 2. Ensayo de presión. Requerimientos: 2 PMA 3. Ensayo de temperatura de agua Requerimientos: 10 ºC y 40 ºC 4. Ensayo de condensación. Requerimientos: T: 25 y 55 ºC ; H: 95% y 93%

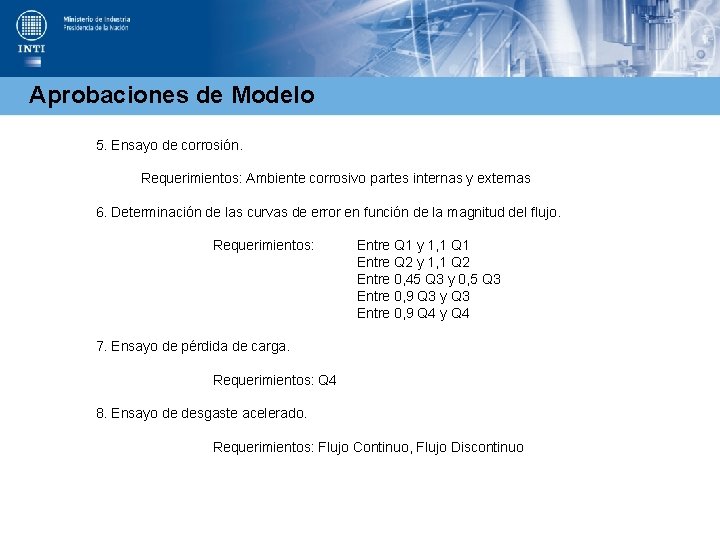

Aprobaciones de Modelo 5. Ensayo de corrosión. Requerimientos: Ambiente corrosivo partes internas y externas 6. Determinación de las curvas de error en función de la magnitud del flujo. Requerimientos: Entre Q 1 y 1, 1 Q 1 Entre Q 2 y 1, 1 Q 2 Entre 0, 45 Q 3 y 0, 5 Q 3 Entre 0, 9 Q 3 y Q 3 Entre 0, 9 Q 4 y Q 4 7. Ensayo de pérdida de carga. Requerimientos: Q 4 8. Ensayo de desgaste acelerado. Requerimientos: Flujo Continuo, Flujo Discontinuo

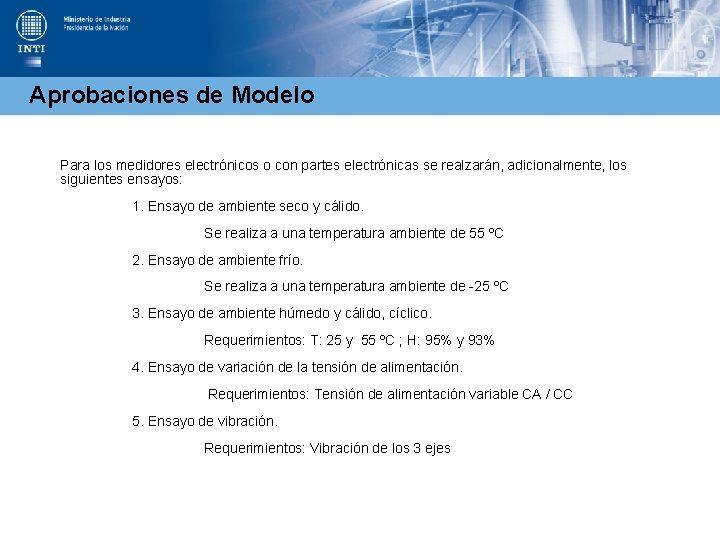

Aprobaciones de Modelo Para los medidores electrónicos o con partes electrónicas se realzarán, adicionalmente, los siguientes ensayos: 1. Ensayo de ambiente seco y cálido. Se realiza a una temperatura ambiente de 55 ºC 2. Ensayo de ambiente frío. Se realiza a una temperatura ambiente de -25 ºC 3. Ensayo de ambiente húmedo y cálido, cíclico. Requerimientos: T: 25 y 55 ºC ; H: 95% y 93% 4. Ensayo de variación de la tensión de alimentación. Requerimientos: Tensión de alimentación variable CA / CC 5. Ensayo de vibración. Requerimientos: Vibración de los 3 ejes

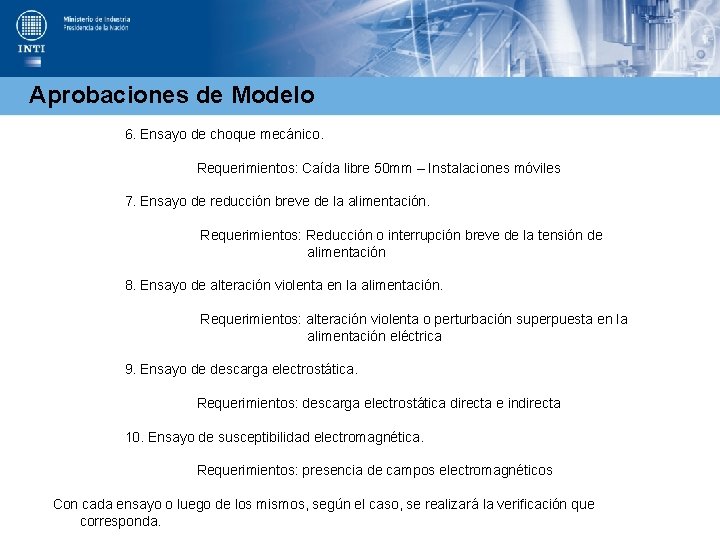

Aprobaciones de Modelo 6. Ensayo de choque mecánico. Requerimientos: Caída libre 50 mm – Instalaciones móviles 7. Ensayo de reducción breve de la alimentación. Requerimientos: Reducción o interrupción breve de la tensión de alimentación 8. Ensayo de alteración violenta en la alimentación. Requerimientos: alteración violenta o perturbación superpuesta en la alimentación eléctrica 9. Ensayo de descarga electrostática. Requerimientos: descarga electrostática directa e indirecta 10. Ensayo de susceptibilidad electromagnética. Requerimientos: presencia de campos electromagnéticos Con cada ensayo o luego de los mismos, según el caso, se realizará la verificación que corresponda.
MUCHAS GRACIAS
INTI Salta Av. Rodríguez Durañona 822 Parque Industrial Salta (4400) Salta, Argentina 0387 - 4251085 pmlnoa@inti. gob. ar Septiembre de 2013 Laboratorio de Medidores Domiciliarios Av. Bolivia 4650 (4400) Salta, Argentina 0387 - 4963335 pmlnoa@inti. gob. ar
