Medidas Eléctricas

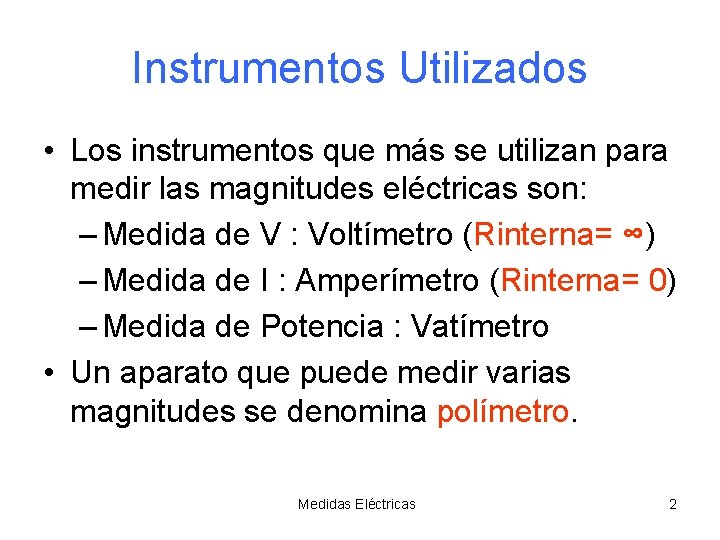

Instrumentos Utilizados • Los instrumentos que más se utilizan para medir las magnitudes eléctricas son: – Medida de V : Voltímetro (Rinterna= ∞) – Medida de I : Amperímetro (Rinterna= 0) – Medida de Potencia : Vatímetro • Un aparato que puede medir varias magnitudes se denomina polímetro. Medidas Eléctricas 2
Simbología + A - + W + V - Medidas Eléctricas 3
El Polímetro Medidas Eléctricas 4

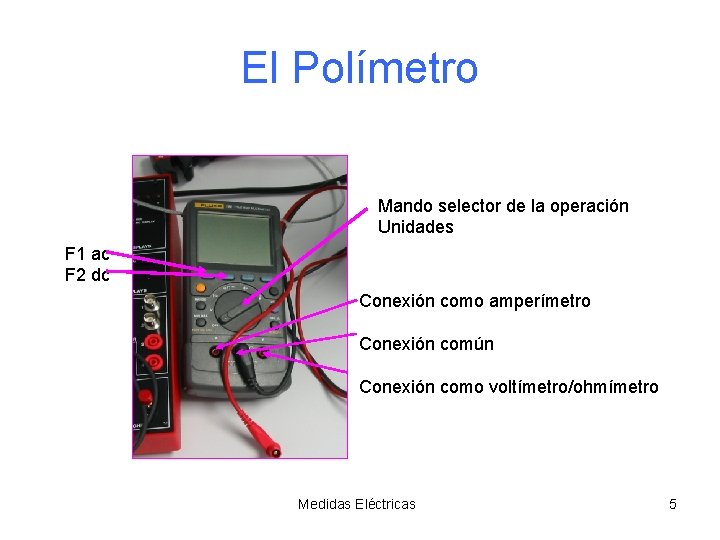

El Polímetro Mando selector de la operación Unidades F 1 ac F 2 dc Conexión como amperímetro Conexión común Conexión como voltímetro/ohmímetro Medidas Eléctricas 5
El Polímetro Medidas Eléctricas 6
Medidas Eléctricas 7
Medidas Eléctricas 8
• Significado de las siglas: – COM: terminal común o negativo (llamado también “frío”) para realizar todos los tipos de medidas. – V/Ω: terminal al que se conecta el cable positivo (llamado también “caliente”) y normalmente de color rojo para medir la tensión y la resistencia. – A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 2 A. – 10 A: terminal al que se conecta el cable positivo (“caliente”) para medir corrientes de hasta 10 A. Medidas Eléctricas 9
Medida de Tensión. El Voltímetro Medidas Eléctricas 10
Medida de Tensión en CA o en CC • Para medir tensión es necesario operar del siguiente modo: – El elemento cuya tensión queramos medir, lógicamente debe estar sometido a tensión. – Después de elegir el campo adecuado, conectaremos cada terminal del polímetro a cada terminal del elemento cuya tensión queremos medir. Es decir lo conectaremos en paralelo con dicho componente. Medidas Eléctricas 11
Medida de Tensión Se conecta en paralelo Medidas Eléctricas 12

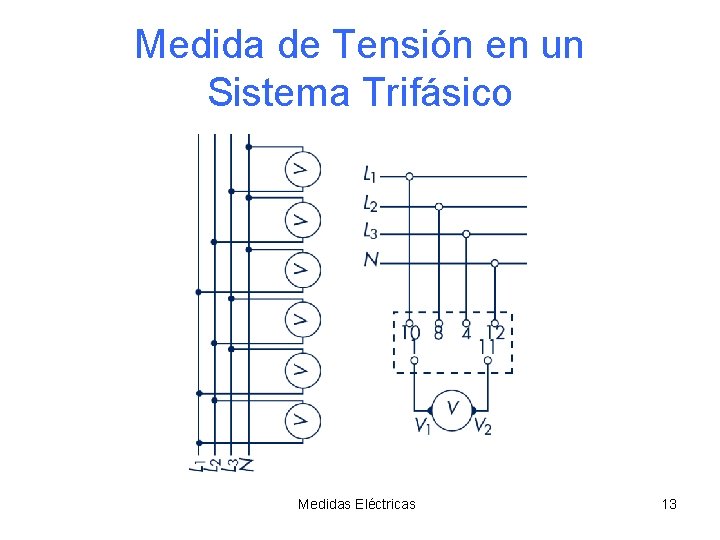

Medida de Tensión en un Sistema Trifásico Medidas Eléctricas 13
Medida de Tensión Se conecta en paralelo Medidas Eléctricas 14
Medida de Tensión Medidas Eléctricas 15
Medida de Corriente o Intensidad. El Amperímetro Medidas Eléctricas 16

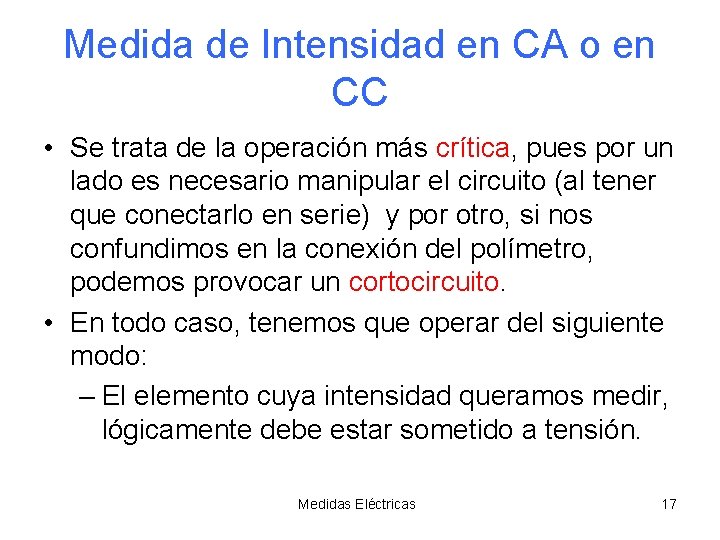

Medida de Intensidad en CA o en CC • Se trata de la operación más crítica, pues por un lado es necesario manipular el circuito (al tener que conectarlo en serie) y por otro, si nos confundimos en la conexión del polímetro, podemos provocar un cortocircuito. • En todo caso, tenemos que operar del siguiente modo: – El elemento cuya intensidad queramos medir, lógicamente debe estar sometido a tensión. Medidas Eléctricas 17

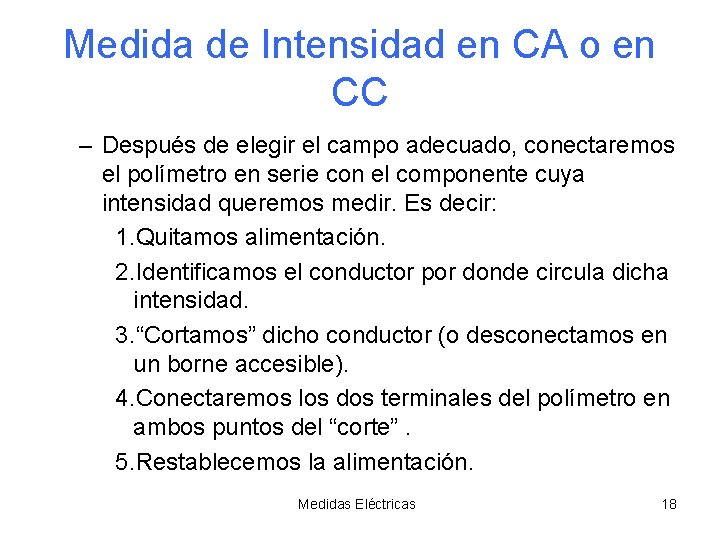

Medida de Intensidad en CA o en CC – Después de elegir el campo adecuado, conectaremos el polímetro en serie con el componente cuya intensidad queremos medir. Es decir: 1. Quitamos alimentación. 2. Identificamos el conductor por donde circula dicha intensidad. 3. “Cortamos” dicho conductor (o desconectamos en un borne accesible). 4. Conectaremos los dos terminales del polímetro en ambos puntos del “corte”. 5. Restablecemos la alimentación. Medidas Eléctricas 18

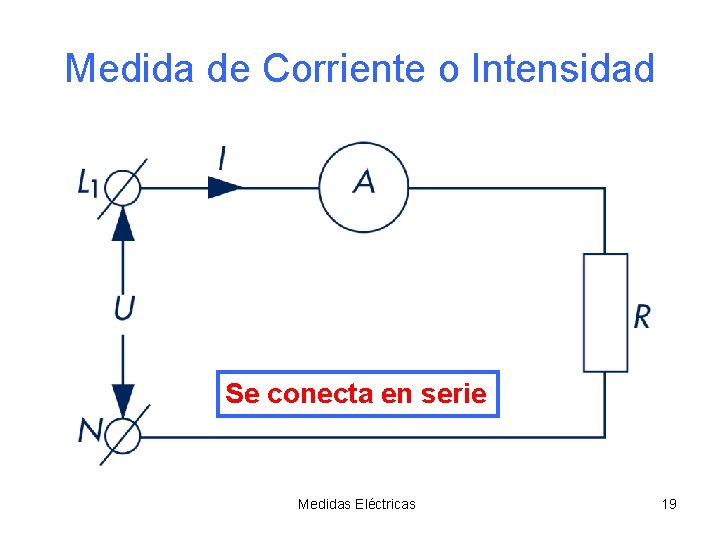

Medida de Corriente o Intensidad Se conecta en serie Medidas Eléctricas 19
Medida de Corriente o Intensidad Se conecta en serie Medidas Eléctricas 20
Medida de Corriente o Intensidad Se conecta en serie Medidas Eléctricas 21
Medida de Corriente o Intensidad Pinza Amperimétrica Medidas Eléctricas 22

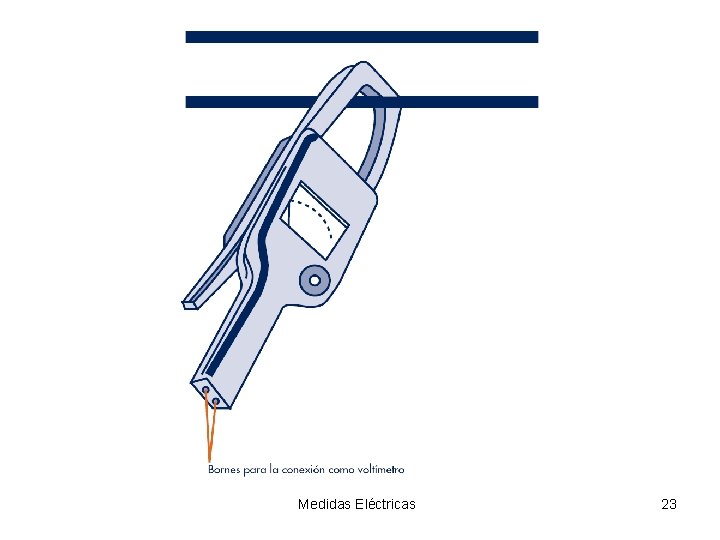

Medidas Eléctricas 23
Medida de Corriente en Sistemas Trifásicos Medidas Eléctricas 24
Medida de la Potencia • Sistemas monofásicos: se mide con el vatímetro. – Consta de dos bobinas: • Bobina amperimétrica (a conectar en serie). • Bobina voltimétrica (a conectar en paralelo). Medidas Eléctricas 25
Constitución y Símbolo Medidas Eléctricas 26

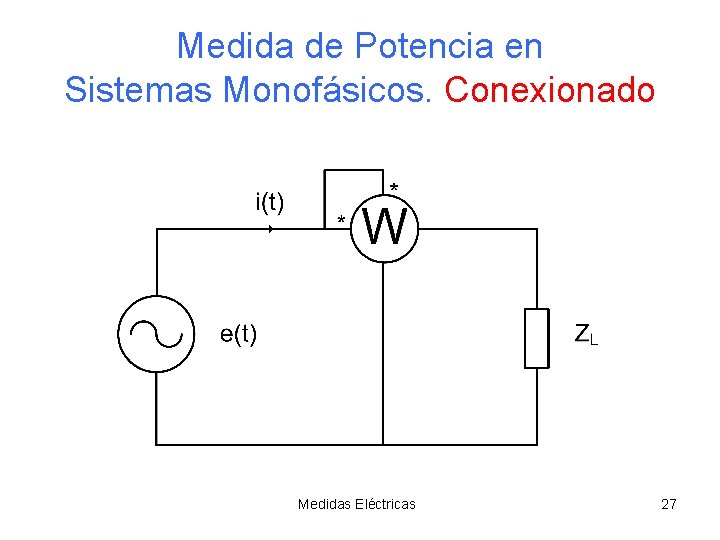

Medida de Potencia en Sistemas Monofásicos. Conexionado Medidas Eléctricas 27
Medidas Eléctricas 28
Medida de Potencia Medidas Eléctricas 29
Colocación de los instrumentos W R 3 R 1 V 1 R 2 - V 3 V + V 2 + Medidas Eléctricas A 30
Medida de Resistencia • Para medir resistencia es necesario operar del siguiente modo: – El elemento cuya resistencia queramos medir, no debe estar sometido a tensión. – Es necesario evitar la perturbación ocasionada por los “retornos”. Esto se consigue extrayendo el componente del circuito o bien desconectando un terminal. Es recomendable no tocar los dos terminales con los dedos. – Para realizar la medida conectaremos cada terminal del polímetro a cada terminal del componente cuya resistencia queremos medir. Medidas Eléctricas 31

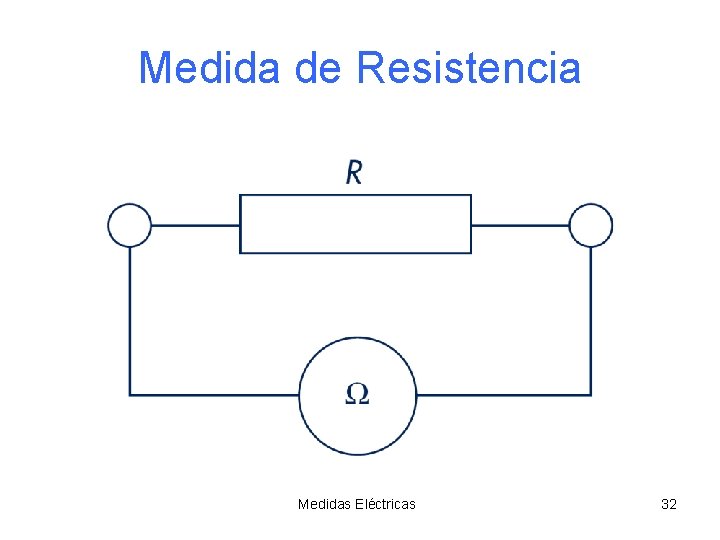

Medida de Resistencia Medidas Eléctricas 32
Medida de Resistencia Medidas Eléctricas 33
Medidas Eléctricas 34
Medidas de Continuidad ¡Sin tensión! Medidas Eléctricas 35
Medidas Eléctricas 36
Medidas Eléctricas 37

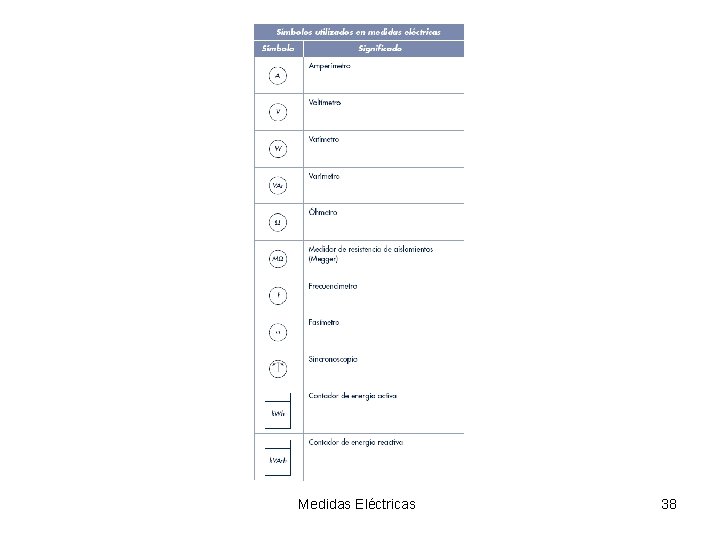

Medidas Eléctricas 38
Ejemplo Medidas Eléctricas 39
Medidas Eléctricas. Circuito Serie Medidas Eléctricas 40
Medidas Eléctricas. Circuito Mixto Medidas Eléctricas 41
Medidas Eléctricas. Circuito Mixto Medidas Eléctricas 42
Medidas Eléctricas 43
Referencias • http: //www. salesianosburgos. es/ • “Instalaciones eléctricas de interior”. Marrufo González, Enrique y Castillo Pedrosa, Juan. Mac. Graw Hill. 2004. ISBN: 8448141725 - EAN: 9788448141721 • “Instalaciones Eléctricas de Interior”. Sebastian, Josú M. ; González, Pedro. Editorial: MARCOMBO, S. A. ISBN: 8496334147. EAN: 9788496334144 • http: //edu. jccm. es/ies/juanantoniocastro/index. ph p? option=com_content&view=article&id=81&Ite mid=97 Medidas Eléctricas 44
