Medicin de Gas en Puntos de Transferencia de

Medición de Gas en Puntos de Transferencia, de Campos de Producción a Gasoductos de Transportadora de Gas del Sur Gerencia de Medición y Calidad de Gas

Localización de los puntos de transferencia del Productor al Gasoducto Gerencia de Medición y Calidad de Gas

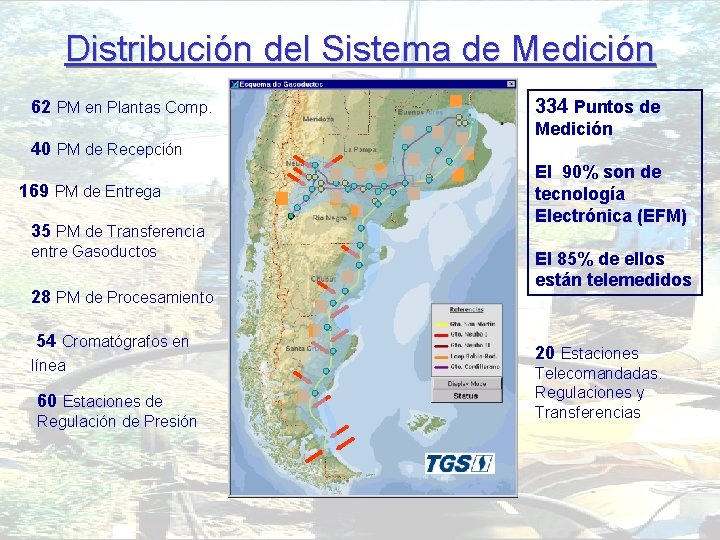

Distribución del Sistema de Medición 62 PM en Plantas Comp. A desarrollar: 40 PM de Recepción 169 PM de Entrega 35 PM de Transferencia entre Gasoductos 28 PM de Procesamiento 54 Cromatógrafos en línea 60 Estaciones de Regulación de Presión Gerencia de Medición y Calidad de Gas 334 Puntos de Medición El 90% son de tecnología Electrónica (EFM) El 85% de ellos están telemedidos 20 Estaciones Telecomandadas. Regulaciones y Transferencias

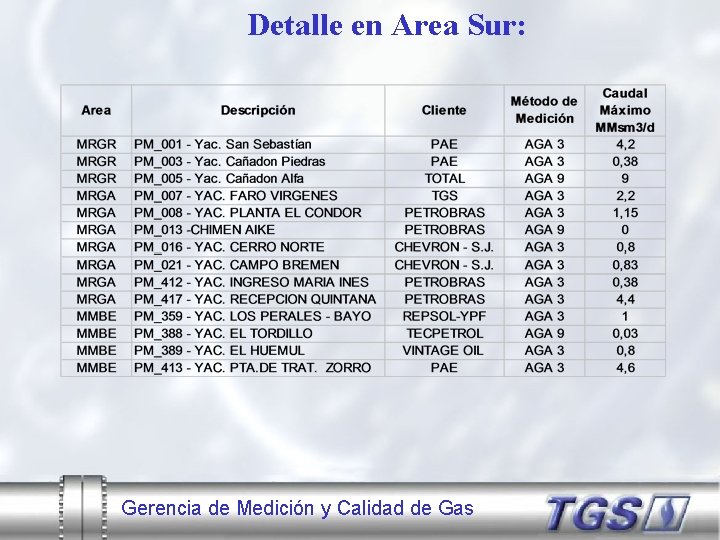

Detalle en Area Sur: Gerencia de Medición y Calidad de Gas

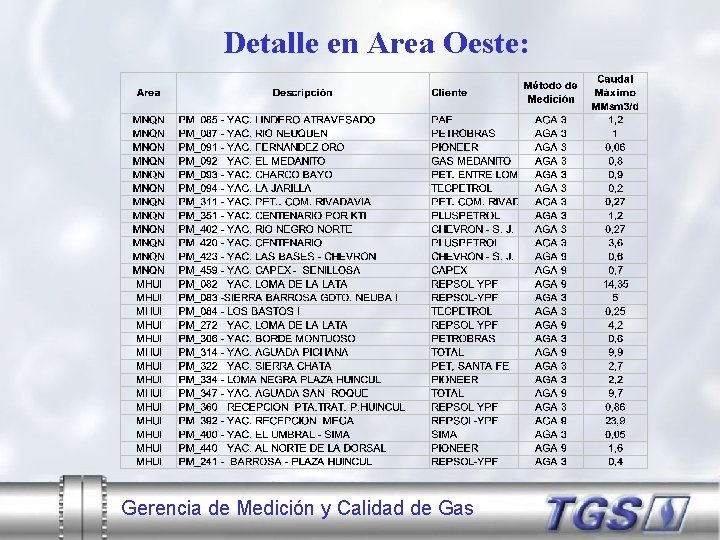

Detalle en Area Oeste: Gerencia de Medición y Calidad de Gas

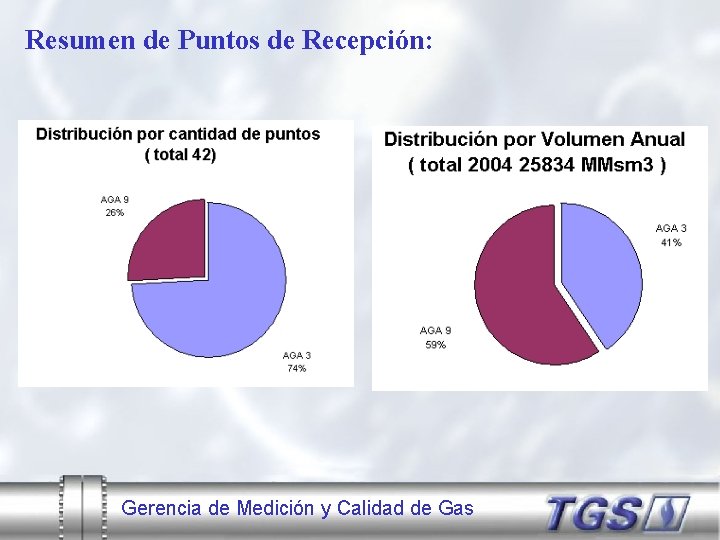

Resumen de Puntos de Recepción: Gerencia de Medición y Calidad de Gas

Descripción de las instalaciones utilizadas para la medición Gerencia de Medición y Calidad de Gas

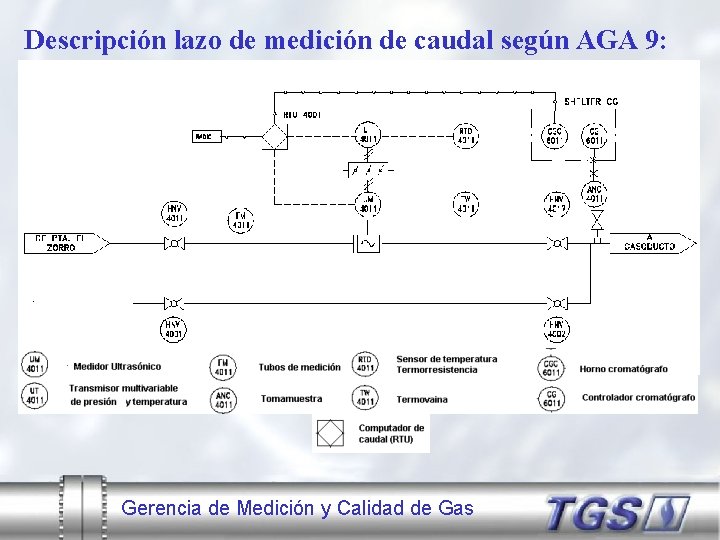

Descripción lazo de medición de caudal según AGA 9: Gerencia de Medición y Calidad de Gas

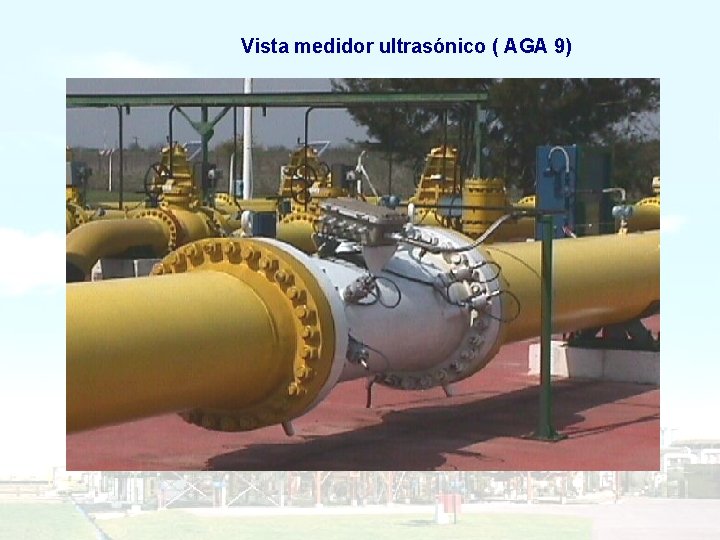

Vista medidor ultrasónico ( AGA 9)

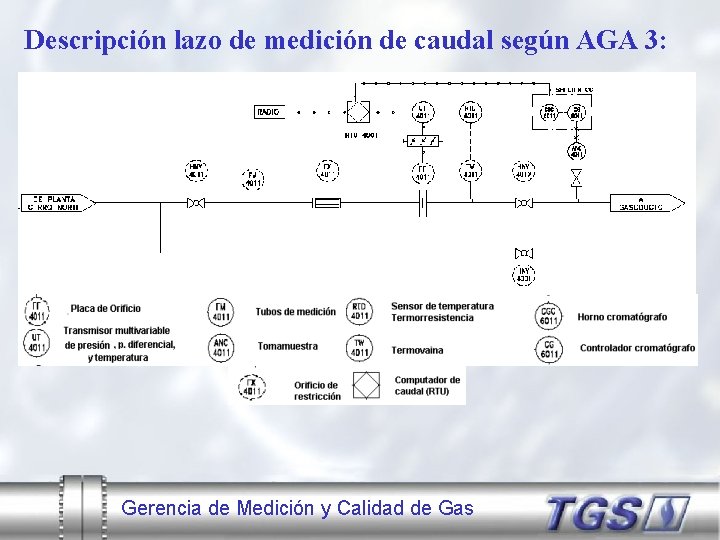

Descripción lazo de medición de caudal según AGA 3: Gerencia de Medición y Calidad de Gas

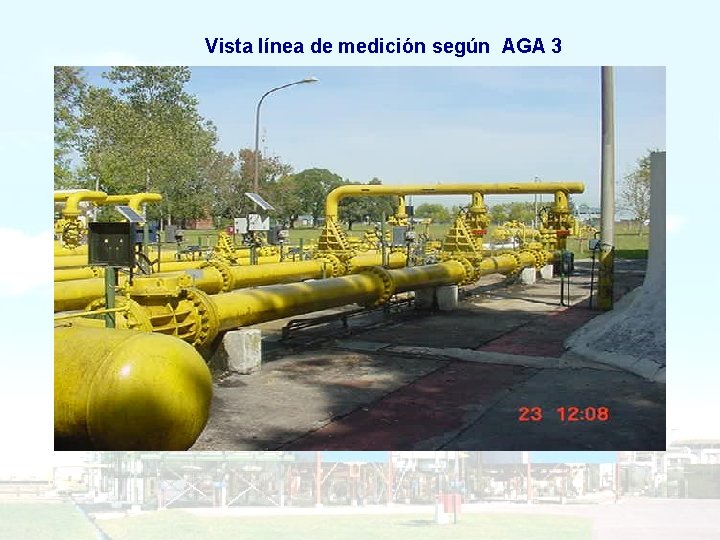

Vista línea de medición según AGA 3

Evaluación de las técnicas empleadas, precisión obtenible Gerencia de Medición y Calidad de Gas

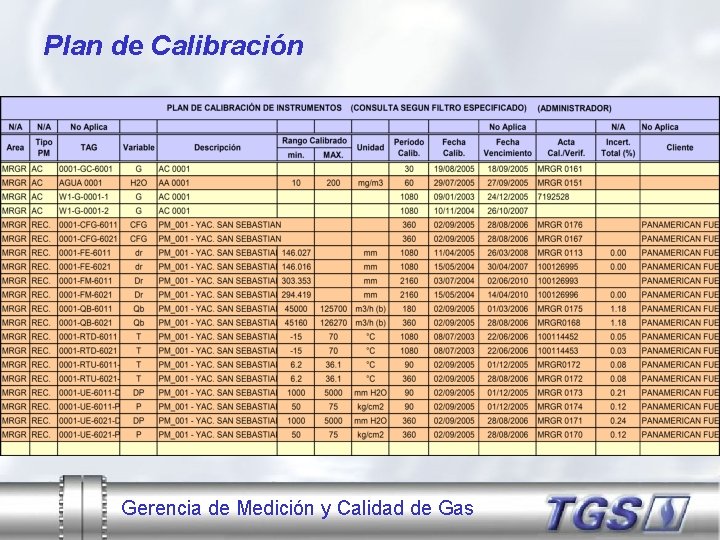

Plan de Calibración Gerencia de Medición y Calidad de Gas

Precisión para el método de medición según AGA 9 Gerencia de Medición y Calidad de Gas

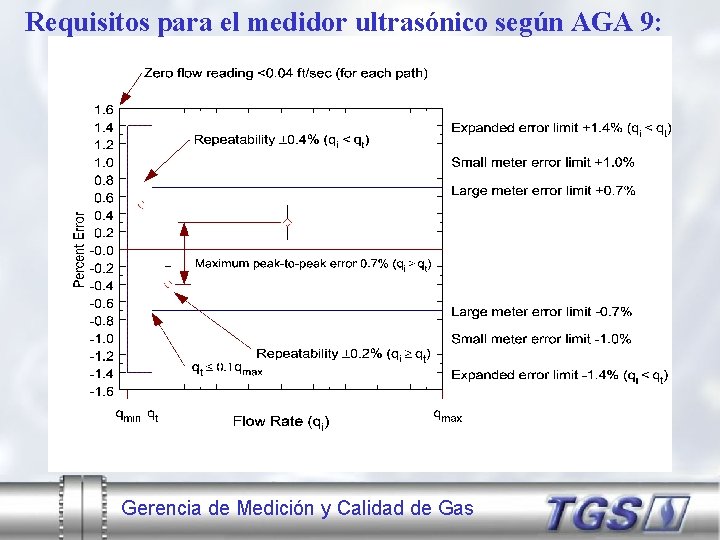

Requisitos para el medidor ultrasónico según AGA 9: Gerencia de Medición y Calidad de Gas

Ecuación de Caudal para AGA 9: En donde: Caudal en Condiciones de Estandar Caudal en Condiciones de Fluido ( ultrasónico) Presión Absoluta [ kg/cm 2 ] Presión base = 1. 033 23 kg/cm 2 Temperatura en grados Kelvin [K] Temperatura base = 288. 15 K Factor de Supercompresibilidad, según AGA 8 Gerencia de Medición y Calidad de Gas

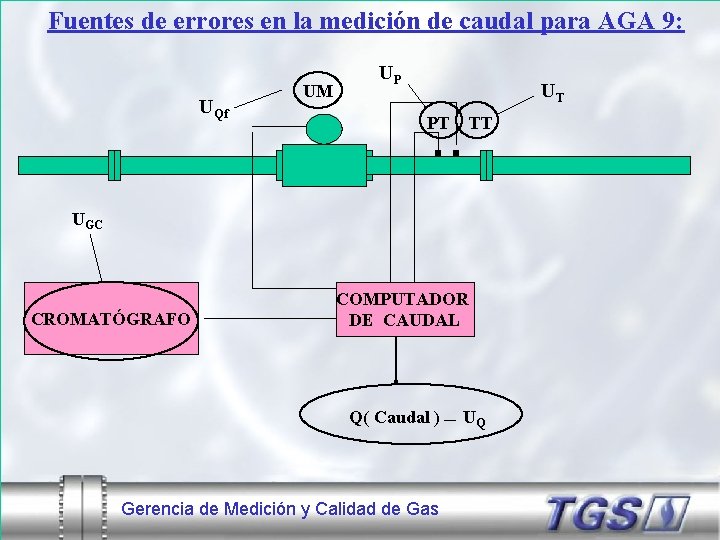

Fuentes de errores en la medición de caudal para AGA 9: UQf UM UP UT PT TT UGC CROMATÓGRAFO COMPUTADOR DE CAUDAL Q( Caudal ) Gerencia de Medición y Calidad de Gas UQ

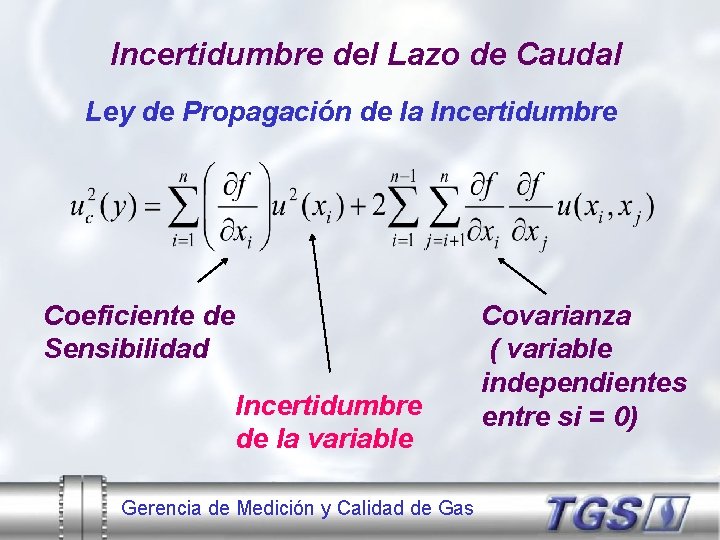

Incertidumbre del Lazo de Caudal Ley de Propagación de la Incertidumbre Coeficiente de Sensibilidad Incertidumbre de la variable Gerencia de Medición y Calidad de Gas Covarianza ( variable independientes entre si = 0)

La Incertidumbre de Lazo de Caudal para AGA 9 se obtiene: Factores de sensibilidad: Medidor Volumétrico (p. Qf) 1 Factor de Temperatura (p. Ft) 1 Factor de Presión Absoluta (p. Fp) 1 Compresibilidad Condiciones Base (p. Zb) 1 Compresibilidad Condiciones Fluido (p. Zf) 1 Poder Calorífico (p. Pcal) 1 Gerencia de Medición y Calidad de Gas

La Incertidumbre de Lazo de Caudal para AGA 9 se obtiene: Referido a 9300 Kcal/m 3 : Por lo que la incertidumbre combinada del caudal referido es : Factores de sensibilidad: Poder Calorífico (p. Pcal) 1 Caudal Condiciones Estandar (p. Qv) 1 Gerencia de Medición y Calidad de Gas

Gerencia de Medición y Calidad de Gas

Precisión para el método de medición según AGA 3 Gerencia de Medición y Calidad de Gas

Ecuación de Caudal para AGA 3: En donde: Constante conversión de unidades Coeficiente de descarga Factor de velocidad Factor de Expansión Presión Absoluta [ kg/cm 2 ] Temperatura en grados Kelvin [K] Compresibilidad en condiciones base Compresibilidad en condiciones de flujo Gerencia de Medición y Calidad de Gas

La Incertidumbre de Lazo de Caudal según AGA 3 obtiene: Factores de sensibilidad Coeficiente de Descarga (p. Cd) 1 Termoresistencia (p. RTD) 0. 5 Factor de Expansión (p. Y ) 1 0. 5 Diámetro del Orificio (pd ) 2/(1 - 4) Compresibilidad Cond. Base(p. Zb) Compresibilidad Cond. Fluido (p. Zf) 0. 5 Diámetro del Tubo de Med. (p. D) 2 4/(1 - 4) Presión Absoluta: (p. Pab) 0. 5 Densidad del Gas Relativa Real (p. Gr) 0. 5 Presión Diferencial (p P) 0. 5 Poder Calorífico (p. Pcal) 1 Transmisor Temperatura (p. TT) 0. 5 Caudal Condiciones Estandar (p. Qv) 1 Gerencia de Medición y Calidad de Gas

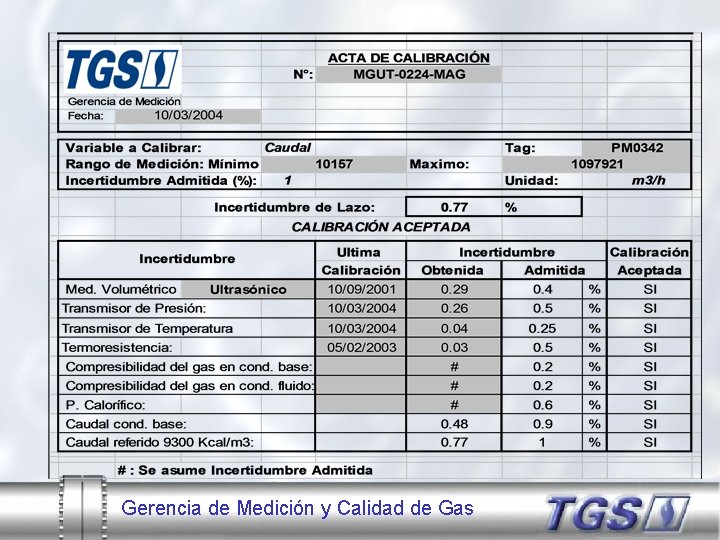

La Incertidumbre de Lazo de Caudal para AGA 3 se obtiene: Referido a 9300 Kcal/m 3 : Por lo que la incertidumbre combinada del caudal referido es : Factores de sensibilidad: Poder Calorífico (p. Pcal) 1 Caudal Condiciones Estandar (p. Qv) 1 Gerencia de Medición y Calidad de Gas

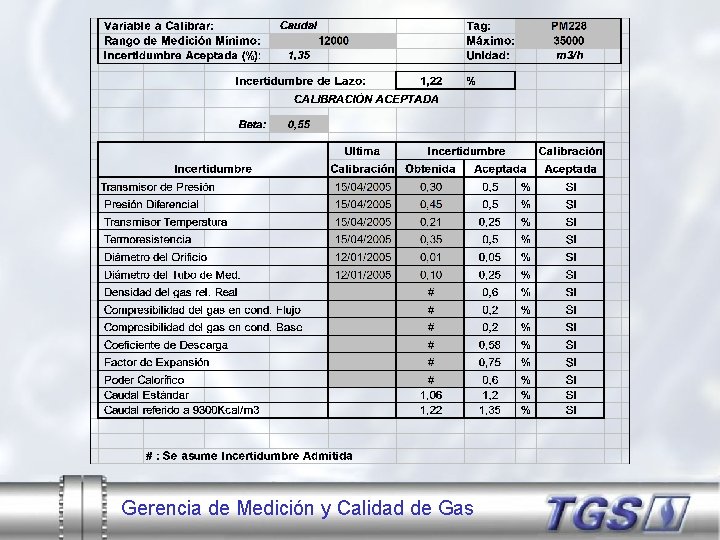

Gerencia de Medición y Calidad de Gas

Sistema empleado para la transmisión de datos Gerencia de Medición y Calidad de Gas

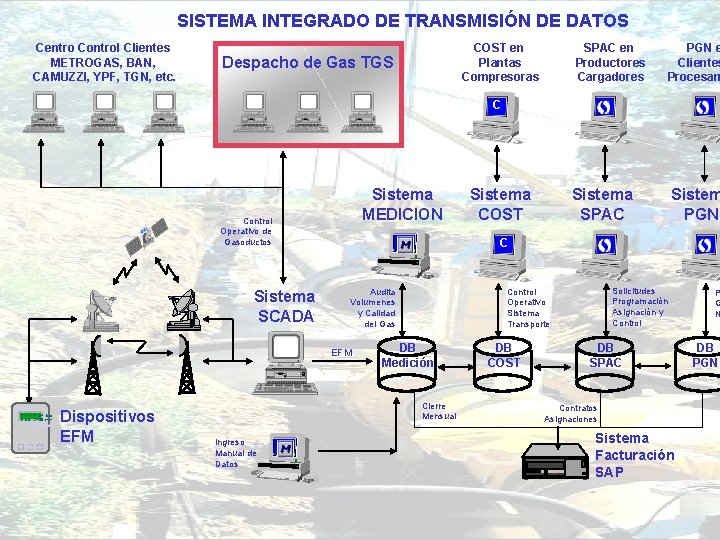

SISTEMA INTEGRADO DE TRANSMISIÓN DE DATOS Centro Control Clientes METROGAS, BAN, DIRECCIÓN DE OPERACIONES GERENCIA DE MEDICIÓN Y CALIDAD DE GAS CAMUZZI, YPF, TGN, etc. COST en Plantas Compresoras Despacho de Gas TGS SPAC en Productores Cargadores PGN e Clientes Procesam C Sistema MEDICION Control Operativo de Gasoductos Sistema SCADA P. Est. 22. 04 bar P. Dif. 2430 mm ULTRA 3000 Dispositivos EFM Audita Volumenes y Calidad del Gas Sistem PGN Solicitudes Programación Asignación y Control Operativo Sistema Transporte DB Medición Cierre Mensual Ingreso Manual de Datos Sistema SPAC C EFM DANIEL Sistema COST DB SPAC Contratos Asignaciones Sistema Facturación SAP P G N DB PGN

Planes Futuros Gerencia de Medición y Calidad de Gas

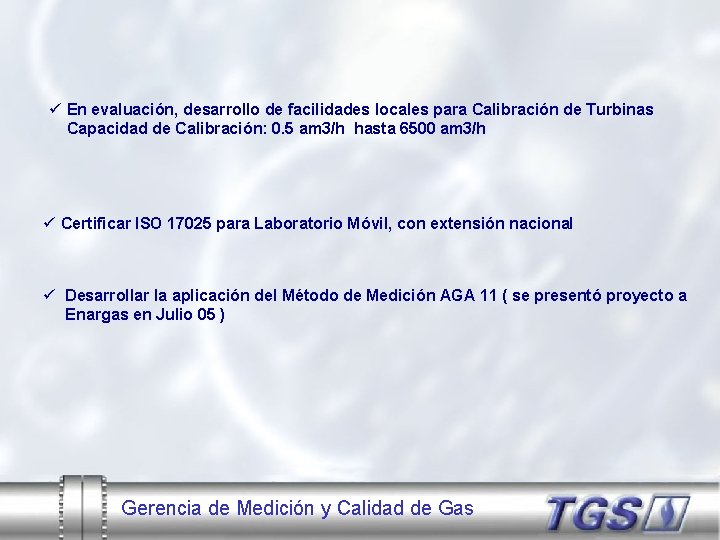

ü En evaluación, desarrollo de facilidades locales para Calibración de Turbinas Capacidad de Calibración: 0. 5 am 3/h hasta 6500 am 3/h ü Certificar ISO 17025 para Laboratorio Móvil, con extensión nacional ü Desarrollar la aplicación del Método de Medición AGA 11 ( se presentó proyecto a Enargas en Julio 05 ) Gerencia de Medición y Calidad de Gas
