Medical Instrumentation Biopotential Elecrodes 1 2 3 4

Medical Instrumentation - Biopotential Elecrodes - 1등 : 임승훈 2등 : 박동민 3등 : 문희연 4등 : 박상섭 5등 : 박서연 완소 3조

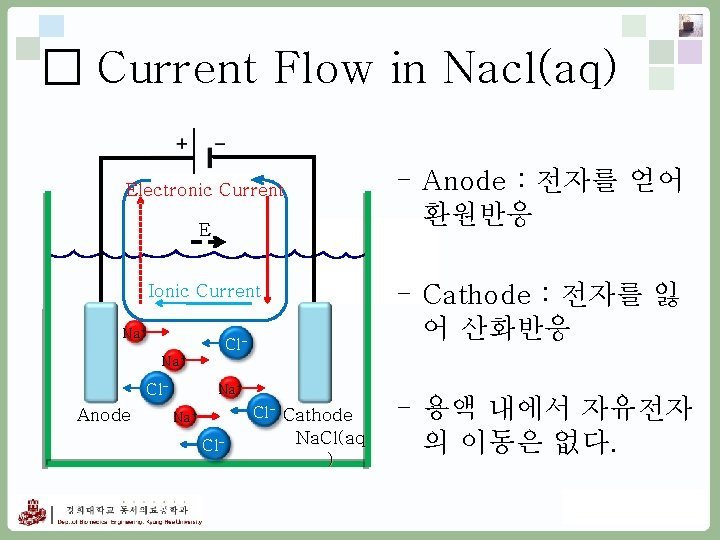

□ Current Flow in Nacl(aq) - Anode : 전자를 얻어 환원반응 Electronic Current E - Cathode : 전자를 잃 어 산화반응 Ionic Current Na+ Cl- Anode Na+ Cl- Cathode Na+ Cl- Na. Cl(aq ) - 용액 내에서 자유전자 의 이동은 없다.

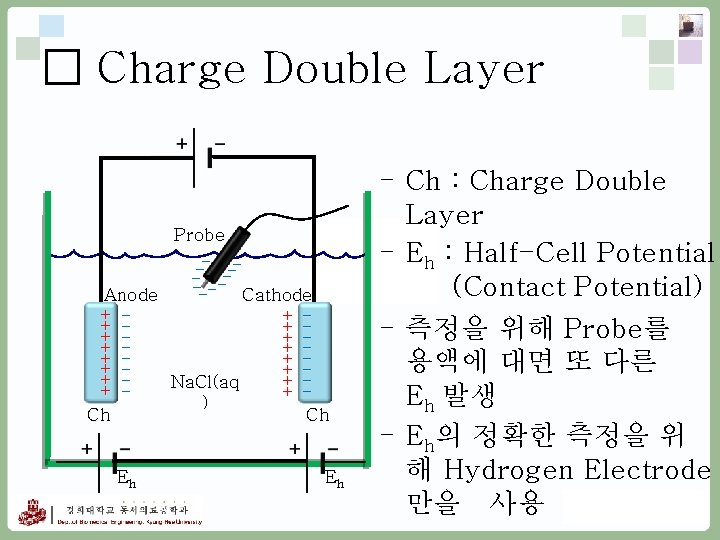

□ Charge Double Layer Probe - --- Cathode Anode +++++++Na. Cl(aq ++) Ch Ch Eh Eh - Ch : Charge Double Layer - Eh : Half-Cell Potential (Contact Potential) - 측정을 위해 Probe를 용액에 대면 또 다른 Eh 발생 - Eh의 정확한 측정을 위 해 Hydrogen Electrode 만을 사용

□ Hydrogen Electrode - Pt막 형성 후 H(g) 투입 - 자체 Half-Cell Potential 감소 - 비교적 정확한 Eh 측정 가능 생성 원리 실제 Hydrogen Electrode

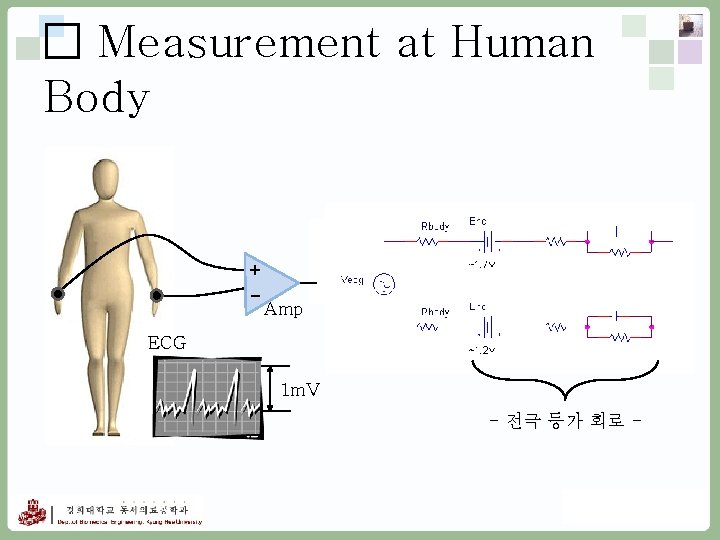

□ Measurement at Human Body + Amp ECG 1 m. V - 전극 등가 회로 -

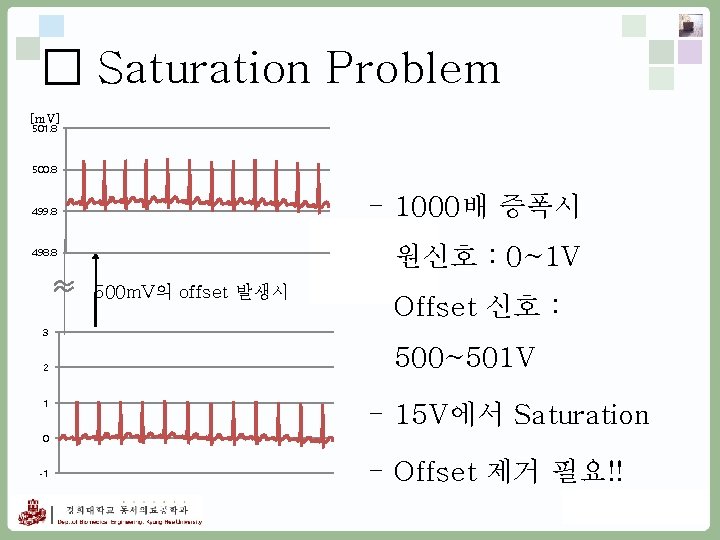

□ Saturation Problem [m. V] 501. 8 500. 8 - 1000배 증폭시 499. 8 원신호 : 0~1 V 498. 8 500 m. V의 offset 발생시 Offset 신호 : 3 2 1 500~501 V - 15 V에서 Saturation 0 -1 - Offset 제거 필요!!

□ Motion Artifact Problem 3 2 1 0 -1 -2 - Motion Artifact : 전극의 움직임 Charge Double Layer 변화 Half-Cell Potential 변화 Baseline Wondering - Half-Cell Potential을 작게 만들어야함!!

□ Electrode-Electrolyte Interface - Ehc가 크고, 잘 변하면 Cd가 큰 전극 Polarizable Electrode : Pt, Ag, Au, Cu 등 Capacitive (Motion Artifact가 크다) - Ehc가 작고, 잘 변하지 않으면 Cd가 작은 전극 Nonpolarizable Electrode : Ag-Agcl, Calomel 전극 등 Resistive (Motion Artiface가 작다)

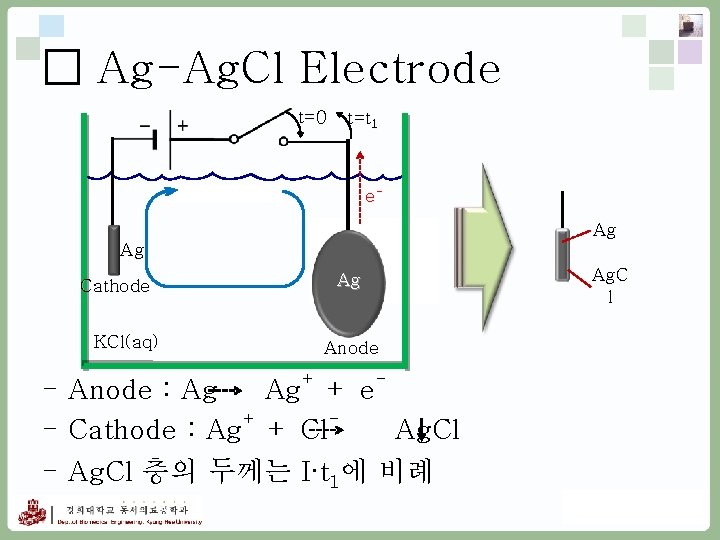

□ Ag-Ag. Cl Electrode t=0 t=t 1 e. Ag Ag Cathode KCl(aq) Ag Anode - Anode : Ag Ag+ + e- Cathode : Ag+ + Cl. Ag. Cl - Ag. Cl 층의 두께는 I·t 1에 비례 Ag. C l

□ Electrode Impedance Nacl에 적신 Sponge - 전류 주입 : - 전압 측정 :

□ Electrode Impedance |Z | 100 R 120 - 80 - 0. 707 R 60 Impedance Spectrum 40 20 0 - Freq. Sweeping

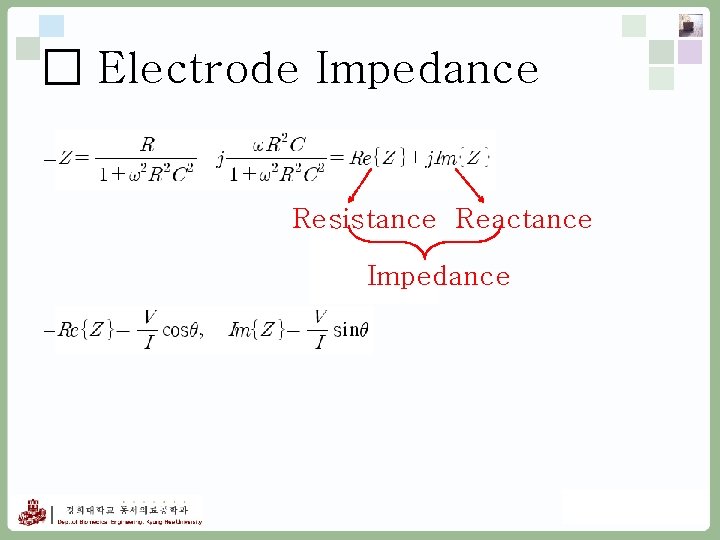

□ Electrode Impedance Resistance Reactance Impedance -

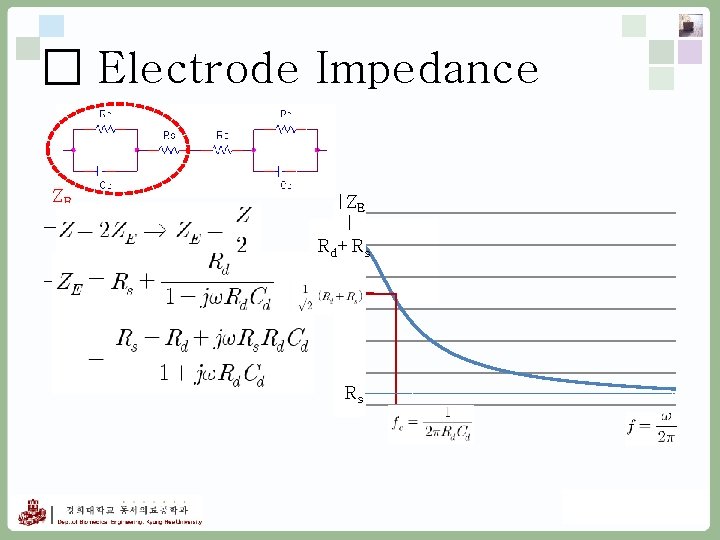

□ Electrode Impedance ZE - |Z | Rd 100 +Rs - 80 120 E 60 40 20 Rs 0

□ Electrode Impedance |ZE | Rd+Rs Ag-Ag. Cl |ZE | Pt Ag. Cl이 두꺼워질 때 f - Ag-Ag. Cl과 Pt의 Impedance 특성 f

Thanks for your attention!
