MEDIA TRANSMISI WIRELESS Pertemuan VII Ada tiga range

MEDIA TRANSMISI WIRELESS Pertemuan VII

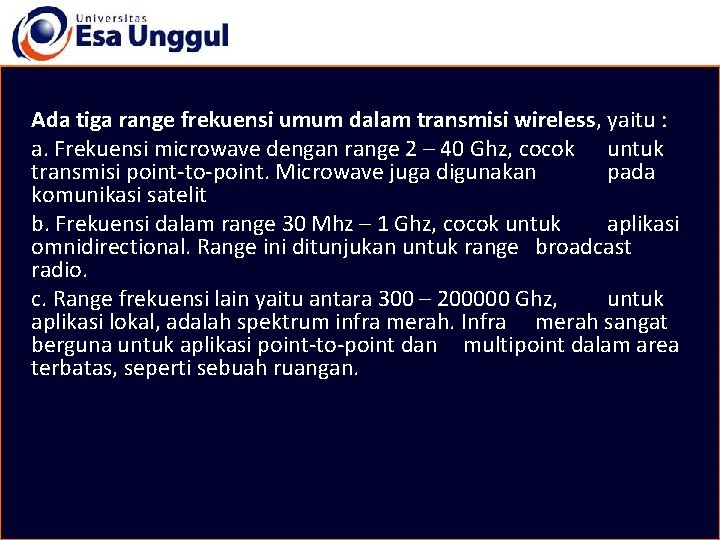

Ada tiga range frekuensi umum dalam transmisi wireless, yaitu : a. Frekuensi microwave dengan range 2 – 40 Ghz, cocok untuk transmisi point-to-point. Microwave juga digunakan pada komunikasi satelit b. Frekuensi dalam range 30 Mhz – 1 Ghz, cocok untuk aplikasi omnidirectional. Range ini ditunjukan untuk range broadcast radio. c. Range frekuensi lain yaitu antara 300 – 200000 Ghz, untuk aplikasi lokal, adalah spektrum infra merah. Infra merah sangat berguna untuk aplikasi point-to-point dan multipoint dalam area terbatas, seperti sebuah ruangan.

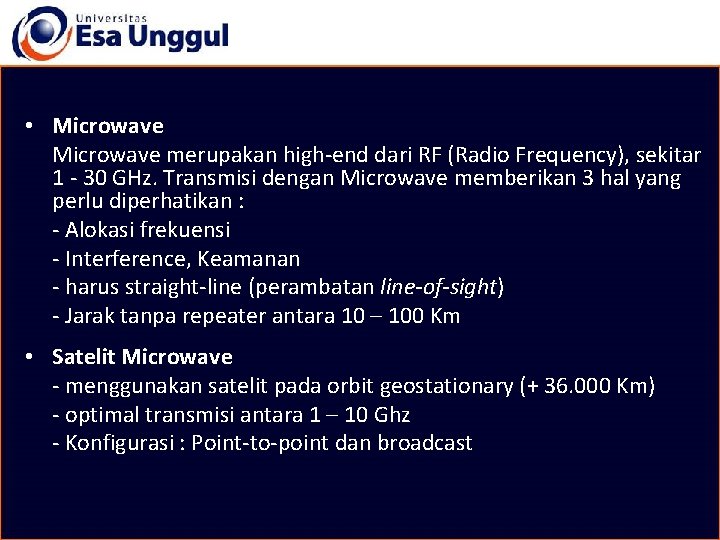

• Microwave merupakan high-end dari RF (Radio Frequency), sekitar 1 - 30 GHz. Transmisi dengan Microwave memberikan 3 hal yang perlu diperhatikan : - Alokasi frekuensi - Interference, Keamanan - harus straight-line (perambatan line-of-sight) - Jarak tanpa repeater antara 10 – 100 Km • Satelit Microwave - menggunakan satelit pada orbit geostationary (+ 36. 000 Km) - optimal transmisi antara 1 – 10 Ghz - Konfigurasi : Point-to-point dan broadcast

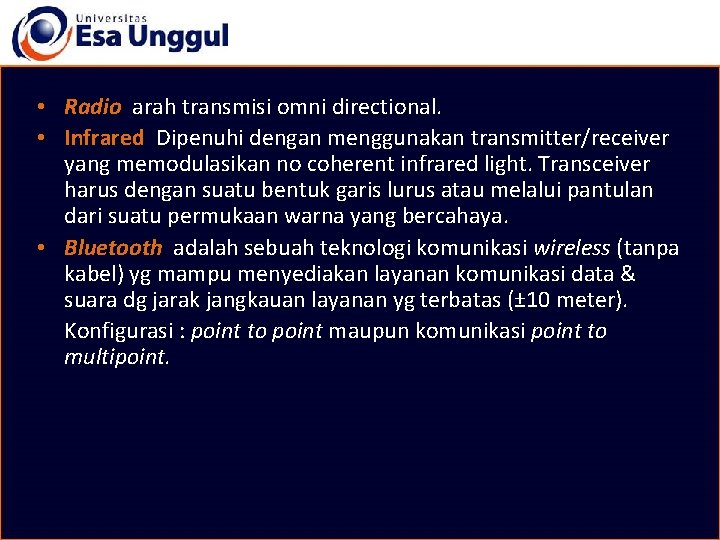

• Radio arah transmisi omni directional. • Infrared Dipenuhi dengan menggunakan transmitter/receiver yang memodulasikan no coherent infrared light. Transceiver harus dengan suatu bentuk garis lurus atau melalui pantulan dari suatu permukaan warna yang bercahaya. • Bluetooth adalah sebuah teknologi komunikasi wireless (tanpa kabel) yg mampu menyediakan layanan komunikasi data & suara dg jarak jangkauan layanan yg terbatas (± 10 meter). Konfigurasi : point to point maupun komunikasi point to multipoint.

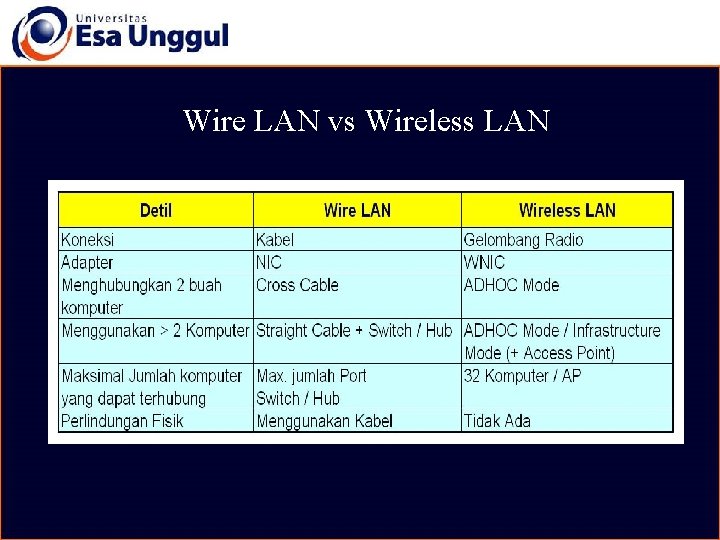

Wire LAN vs Wireless LAN

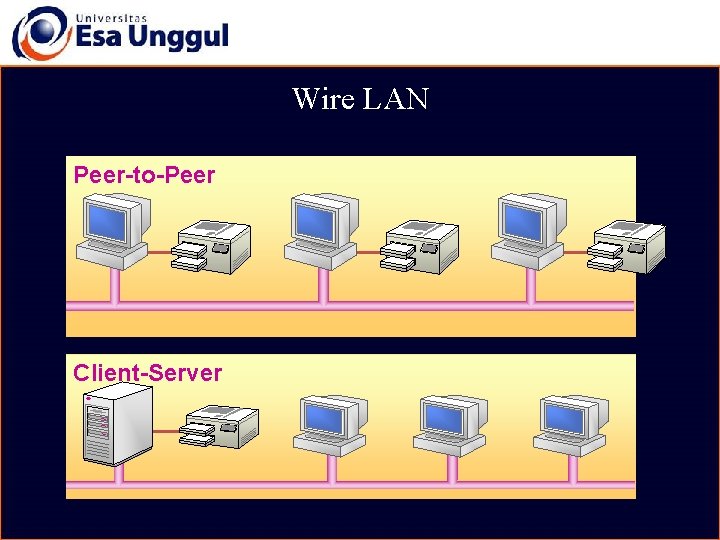

Wire LAN Peer-to-Peer Client-Server

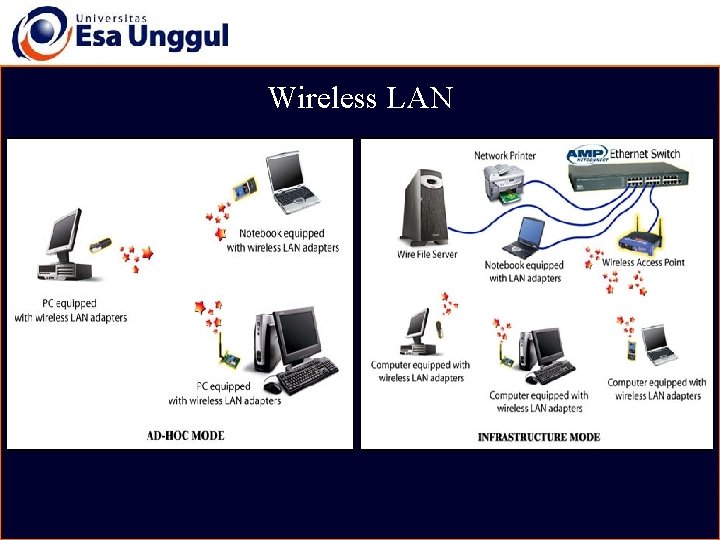

Wireless LAN

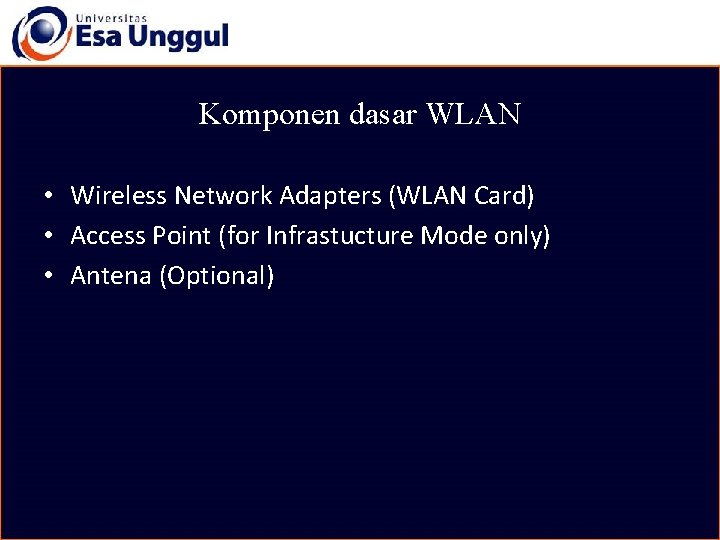

Komponen dasar WLAN • Wireless Network Adapters (WLAN Card) • Access Point (for Infrastucture Mode only) • Antena (Optional)

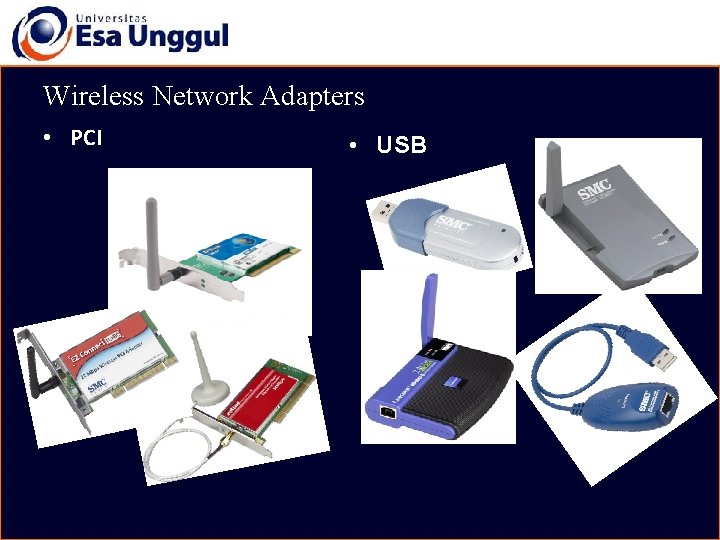

Wireless Network Adapters • PCI • USB

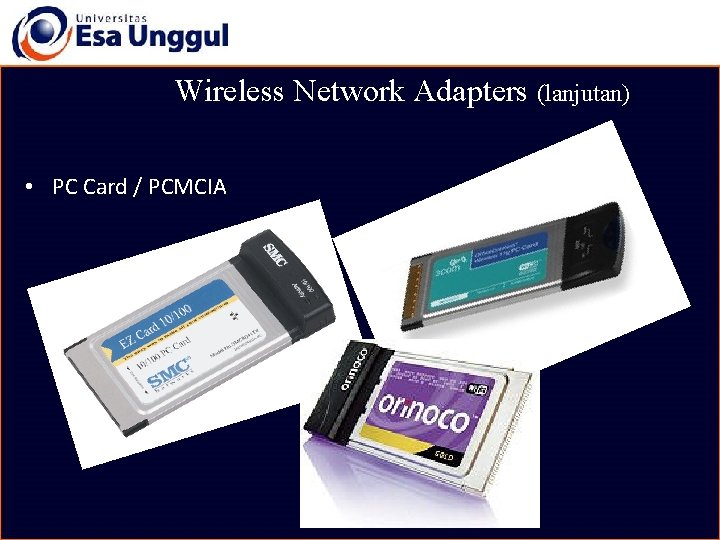

Wireless Network Adapters (lanjutan) • PC Card / PCMCIA

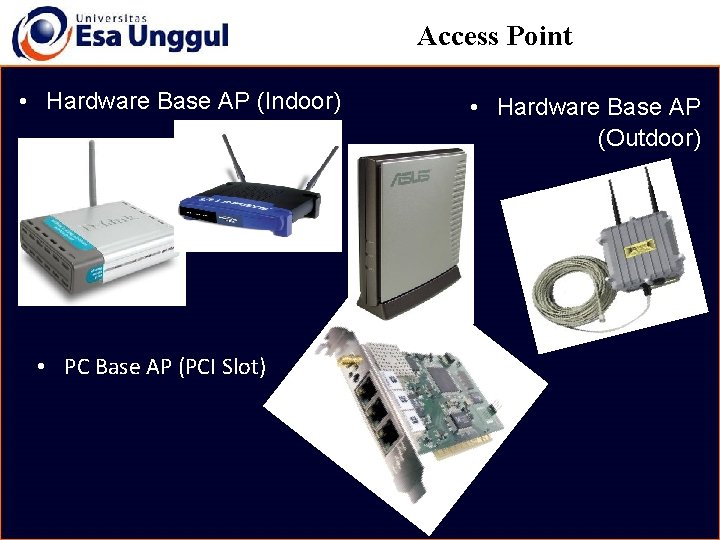

Access Point • Hardware Base AP (Indoor) • PC Base AP (PCI Slot) • Hardware Base AP (Outdoor)

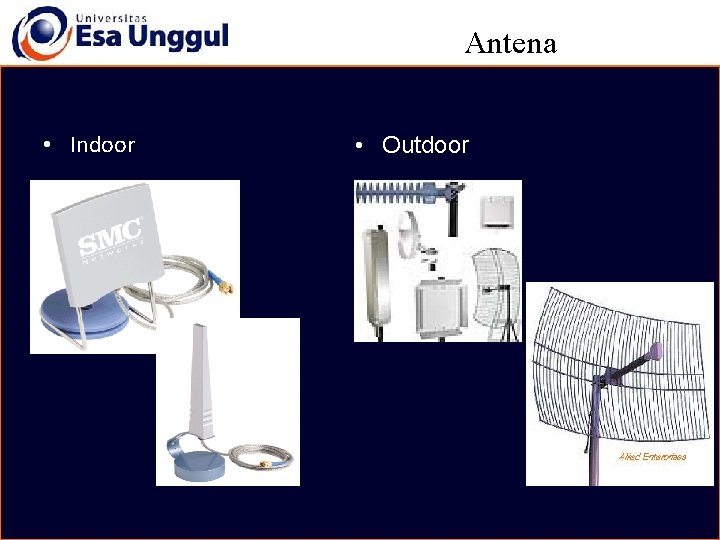

Antena • Indoor • Outdoor

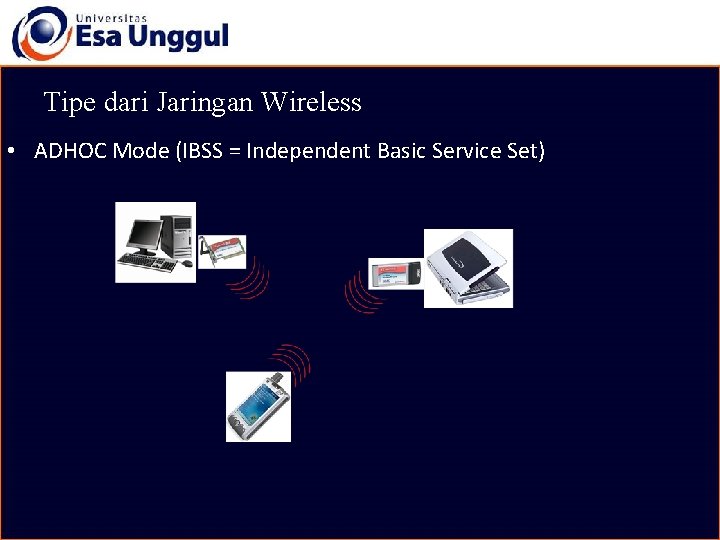

Tipe dari Jaringan Wireless • ADHOC Mode (IBSS = Independent Basic Service Set)

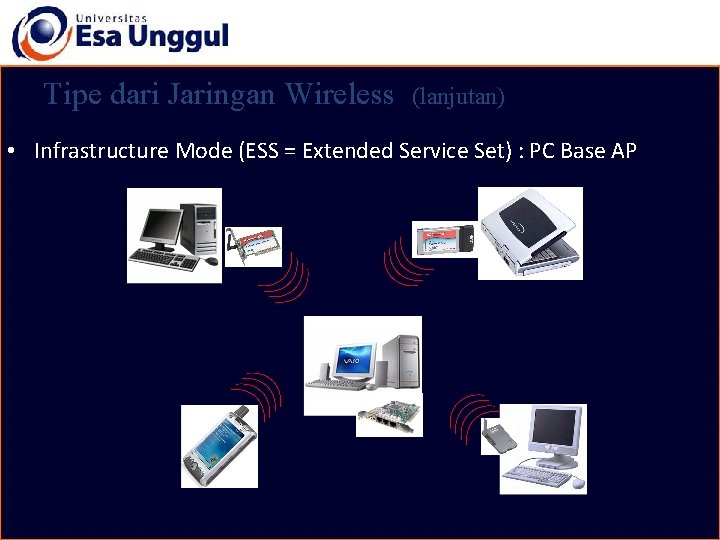

Tipe dari Jaringan Wireless (lanjutan) • Infrastructure Mode (ESS = Extended Service Set) : PC Base AP

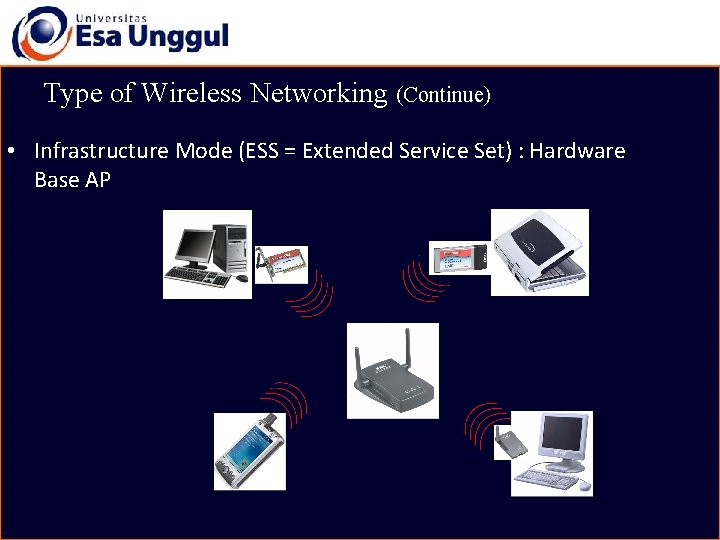

Type of Wireless Networking (Continue) • Infrastructure Mode (ESS = Extended Service Set) : Hardware Base AP

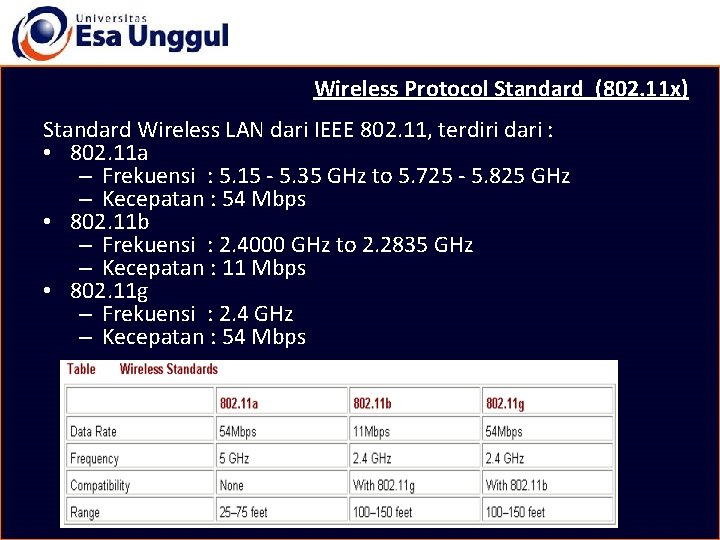

Wireless Protocol Standard (802. 11 x) Standard Wireless LAN dari IEEE 802. 11, terdiri dari : • 802. 11 a – Frekuensi : 5. 15 - 5. 35 GHz to 5. 725 - 5. 825 GHz – Kecepatan : 54 Mbps • 802. 11 b – Frekuensi : 2. 4000 GHz to 2. 2835 GHz – Kecepatan : 11 Mbps • 802. 11 g – Frekuensi : 2. 4 GHz – Kecepatan : 54 Mbps

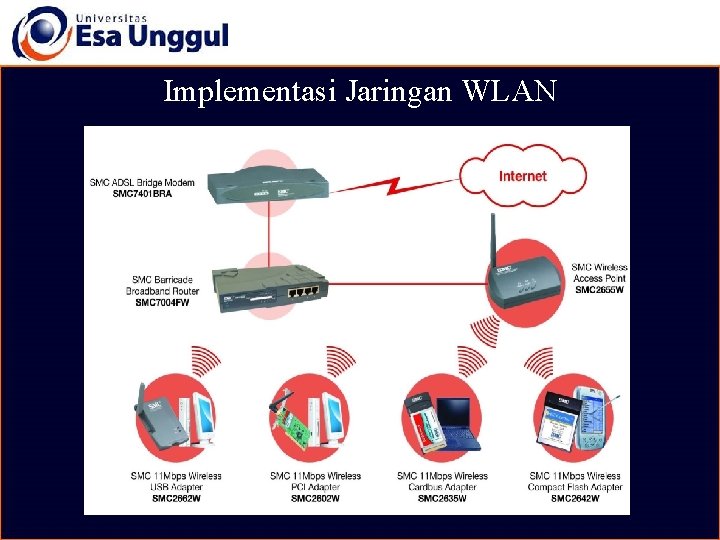

Implementasi Jaringan WLAN

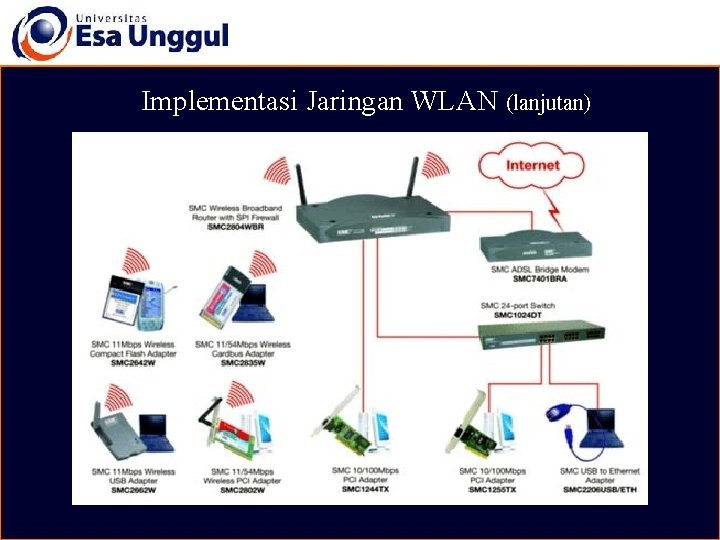

Implementasi Jaringan WLAN (lanjutan)
