MEDIA TRANSMISI (MEDIA FISIK – MEDIA NON FISIK) Program D 3 Ilmu Komputer FMIPA UNS 2008 MATERI DASTEL 7

MATERI DASTEL 7

Noise o. Merupakan sinyal yang tidak diinginkan yang selalu ada dalam sistem transmisi o. Noise merupakan sinyal pengganggu yang mengakibatkan TURUNNYA kualitas sinyal informasi o. Sumber noise bisa berasal dari dalam dan dari luar perangkat komunikasi MATERI DASTEL 7

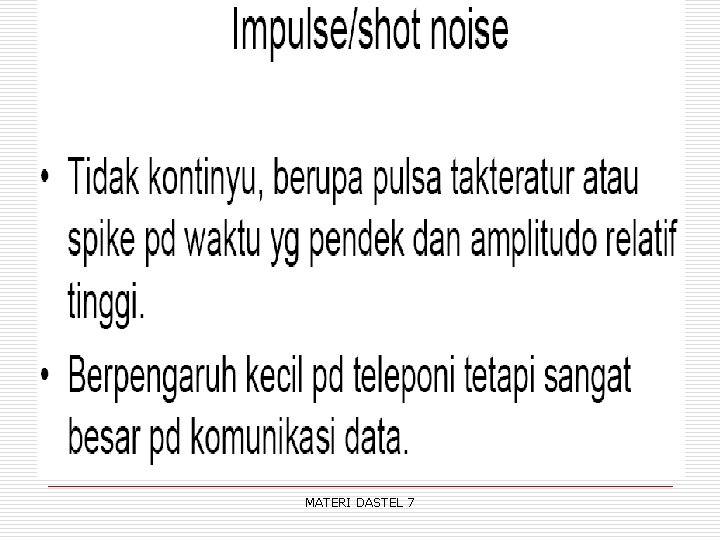

MATERI DASTEL 7

Interference. Adalah gangguan yang terjadi disebabkan adanya sinyal lain yang frekuensinya sama dan daya sinyal pengganggu tersebut cukup besar. Ukuran yang digunakan untuk menilai kualitas sinyal terhadap gangguan interferensi dinyatakan dengan C/I (d. B). MATERI DASTEL 7

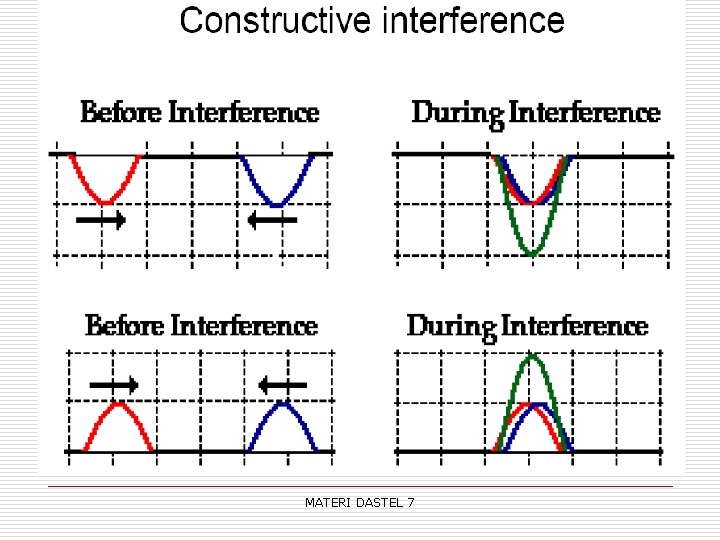

MATERI DASTEL 7

Macam-macam Interference. 1. Co-Channel Interference. Adalah : Interferensi antar cell yang menggunakan kanal/frekuensi sama. 2. Adjacent-Channel Interference. Adalah : Interferensi antar kanal yang berdekatan. 3. Intersystem Interference. Adalah : Interferensi yang terjadi akibat sistem komunikasi radio lain yang menggunakan frekuensi sama dalam satu area yang sama. MATERI DASTEL 7

MATERI DASTEL 7

Fading o. Berpengaruh pada sistem komunikasi bergerak o. Merupakan naik turunnya level penerimaan akibat gangguan propagasi o. Disisi penerima dirasakan level penerimaan kadang menguat dan kadang melemah ( tidak konstan) MATERI DASTEL 7

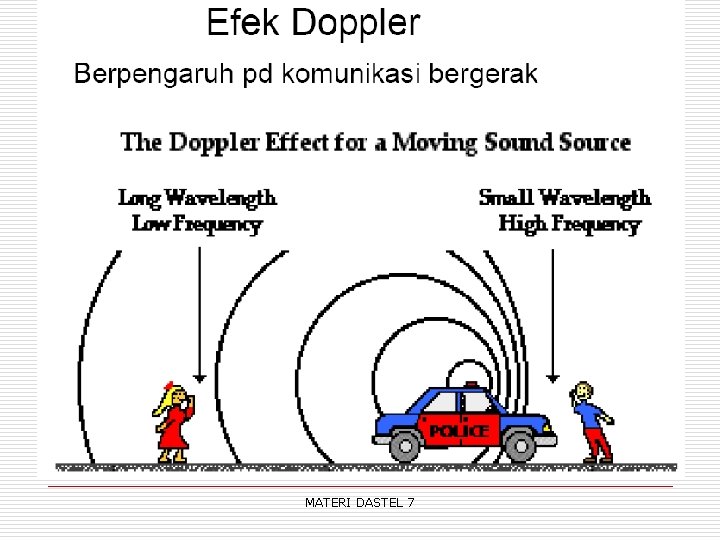

Media Fisik Transmisi MATERI DASTEL 7

Unshielded Twisted Pair (UTP) o Sangat terganggu pada interferensi elektromagnetik o Penggunaan RJ 45 konektor o Terdapat 4 pasang kabel o Resistance = 100 ohms MATERI DASTEL 7

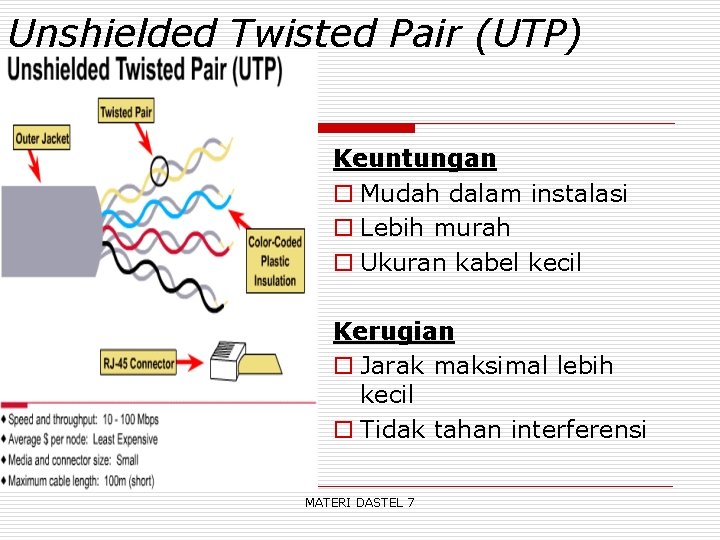

Unshielded Twisted Pair (UTP) Keuntungan o Mudah dalam instalasi o Lebih murah o Ukuran kabel kecil Kerugian o Jarak maksimal lebih kecil o Tidak tahan interferensi MATERI DASTEL 7

Shielded Twisted Pair (STP) o Lebih tahan terhadap interferensi dan gelombang elektromagnetik o Lebih mahal MATERI DASTEL 7

Coaxial Cable Advantages o Lebih panjang (up to 500 m) o Lebih cocok sebagai backbone o Lebih murah daripada backbone fiber o Lebih tahan terhadap gangguan elektromagnetik MATERI DASTEL 7
