Media Transmisi Kecepatan Transmisi n n n Bit

Media Transmisi

Kecepatan Transmisi n n n Bit : Binary Digit Dalam transmisi bit merupakan pulsa listrik negatif atau positip Satuan kecepatan : Bps = byte per second, bps = bit per second ¨ Bps ≠ bps ¨ n Satuan data digital ¨ ¨ ¨ 8 bit 1 byte 1 KB 1 MB 1 TB = 1 byte = 1 karakter = 1024 byte = 1024 KB = 1024 GB

Kategori Media Transmisi Secara garis besar media transmisi terbagi atas 2 kategori yaitu : ¨ Guided ¨ Unguided

Giuded Media Ada 4 tipe untuk Guided Media : Open Wire 2. Twisted Pair 3. Coaxial Cable 4. Optical Fibre 1.

Open Wire Biasa digunakan untuk distribusi listrik n Tidak punya perlindungan terhadap gangguan noise, pada komunikasi data n Hanya dapat digunakan untuk komunikasi data bila jaraknya kurang dari 20 ft. (6, 1 m) n

Twisted Pair Electronic Industry Associatio (EIA) Telecomunication Industry Association (TIA) National Electrical Manufactures Association (NEMA) Membentuk Underwriters Laboratories (UL) Tugas Mensertifikasi dan menetukan tingkatan kabel menurut standard EIA/TIA.

Standarisasi Kabel Twisted n Kategori 1 Merupakan kabel telepon model lama dipakai hanya sampai 1983 ¨ Tidak cocok untuk transmisi data kecepatan tinggi ¨ n Kategori 2 Untuk kecepatan transmisi hingga 4 Mbps ¨ Spesifiaksinya cocok dengan kabel jenis 3 IBM : empat pasang terlilit solid tak terbungkus untuk suara dan data ¨ Untuk kategori 3 dan seterusnya memiliki karakteristik ¨ n n Paling sedikit memiliki 3 lilitan per kaki (30, 5 cm) linier Tidak ada dua pasang yang memiliki pola lilitan yang sama, hal ini untuk mengurangi crosstalk.

Standarisasi Kabel Twisted Crosstalk terjadi bila signal listrik melintasi beberapa kabel yang berdekatan. Semakin panjang kabel maka dia akan berfungsi sebagai antena yang baik. Signal yang melintasi kabel akan menciptakan noise frekuensi radio, bila noise ini terlalu keras maka kabel yang ada didekatnya dapat menangkap signal Semakin banyak lilitan perkaki linier semakin besar perlindungan terhadap crosstalk Lilitan ini digunakan untuk membangkitkan efek cancellation

Standarisasi Kabel Twisted n Kategori 3 ¨ ¨ n Kategori 4 ¨ n Kualitas terendah yang bisa digunakan untuk jaringan LAN Dapat melakukan transmisi sampai 10 Mbps Jenis kabel paling rendah untuk jaringan Token Ring 16 Mbps Kategori 5 ¨ ¨ ¨ Memiliki crosstalk terendah Memiliki kecepatan samapai 100 Mbps bahkan bisa lebih Memiliki 8 s/d 15 lilitan per kaki linier Pamjang maksimum 100 meter Kabel yang ditetapkan dalam spesifikasi Fiber Distributed Data Interface (FDDI), spesifikasi yang mendifinisikan bagaimana tembaga dan serat bekerja sama dalam lingkungan yang sama.

Perlindungan Kabel Twisted : ¨ ¨ UTP (Unshielded Twisted Pair), hanya lilitan antar kabel untuk menhindari crosstalk, tidak ada perlindungan interferensi atau induksi sinyal dari luar kabel. STP (Shielded Twisted Pair), selain dililitkan, juga punya proteksi terhadap induksi atau interferensi sinyal dari luar kabel berupa lapisan kertas alumunium foil, sebelum jaket pembungkus luar. Gbr. Kabel UTP Gbr. Kabel STP

Coaxial Cable / Kabel Coaxial Ada dua jenis cable coaxial : 1. Digunakan untuk transmisi analog • • Impedansi 75 Ohm Contoh : kabel antena TV external Digunakan untuk transmisi digital 2. • • Impedansi 50 Ohm Contoh : kabel jaringan komputer

Konektor Kabel Coaxial T Konektor Pemasangan Pada LAN card BNC Konektor Terminator

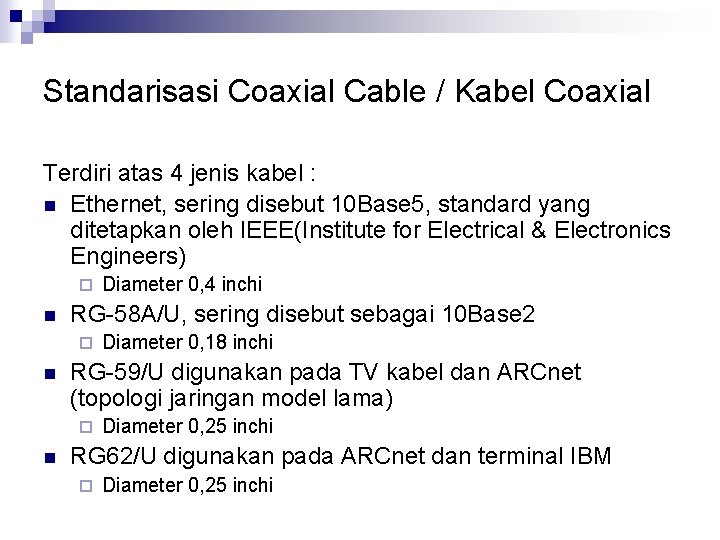

Standarisasi Coaxial Cable / Kabel Coaxial Terdiri atas 4 jenis kabel : n Ethernet, sering disebut 10 Base 5, standard yang ditetapkan oleh IEEE(Institute for Electrical & Electronics Engineers) ¨ n RG-58 A/U, sering disebut sebagai 10 Base 2 ¨ n Diameter 0, 18 inchi RG-59/U digunakan pada TV kabel dan ARCnet (topologi jaringan model lama) ¨ n Diameter 0, 4 inchi Diameter 0, 25 inchi RG 62/U digunakan pada ARCnet dan terminal IBM ¨ Diameter 0, 25 inchi

Fiber Optic n n Kabel tembaga adalah medium elektronik, menghantarkan signal elektronik Fiber optic adalah medium Fotonik, menghantarkan signal fotonik atau cahaya Clading Jacket Core

Refraction & Reflection cahaya tampak Udara α Air Refraction Air Reflection

Type Fiber Optic Berdasarkan mode transmisi yang digunakan fiber optic terdiri : Step Index 2. Grade Index 3. Single Mode 1.

Step Index Menggunakan LED sebagai sumber cahaya n Diameter core 62, 5 micron n Cladding Core Cladding Step Index

Grade Index Menggunakan LED sebagai sumber cahaya n Diameter core 62, 5 micron n Cladding Core Cladding Grade Index

Single Mode Menggunakan Laser sebagai sumber cahaya n Diameter core 9 micron n Core Cladding Sinle Mode

Perbandingan Fiber Optic

Spesifikasi pemakaian Fiber Optic n Indoor cable: Menggunakan LED sebagai sumber cahaya ¨ Attenuation 3, 5 d. B/km (kehilangan 3, 5 d. B per kilometer signal) ¨ Panjang gelombang cahaya yang digunakan 850 n. M (nano meter) ¨ Munggunakan Multimode, dapat melewatkan berbagai cahaya ¨ n Outdoor cable : Menggunakan Laser sebagai sumber cahaya ¨ Attenuation 1 d. B/Km ¨ Panjang gelombang 1170 n. M (nano meter) ¨ Monomode (single mode) ¨

Keuntungan Fiber Optic n n n Tahan terhadap gangguan RFI (Radio Frequency Interference) dan EMI (Electro. Magnetic Interference) Keamanan, tidak bisa disadap melaui kabel biasa Bandwith yang besar Tidak berkarat Jangkauan lebih jauh dibanding kabel tembaga Kecepatan transfer lebih tinggi

Kelemahan Fiber Optic Goncangan fisik akan menjadi gangguan terhadap signal n Sulit dalam instalasi dibanding kabel tembaga : n ¨ Penyambungan untuk instalasi atau apabila putus ¨ Pembelokan yang tajam bisa menyebabkan patah

Perbandingan guided media transmisi

Unguided Media Transmission RF Propagation : ¨ Ground wave ¨ Ionospheric propagation, ¨ Line of Sight (Lo. S) Propagation

Ground wave n n perambatan gelombang radio mengikuti kontur / curve permukaan bumi beroperasi sampai frequensi 2 MHz

Ionospheric propagation n n Dapat dipantulkan oleh lapisan ionosphere Beroperasi pada frequensi 30 – 85 Mhz

Line of Sight (Lo. S) Propagation n Dibatasi oleh curve permukaan bumi 100 Km horizontan to horizontal Disebut juga sebagai gelombang luar angkasa

Radio Frequency Name Sinar Gama Sinar X Frequency (Hertz) Contoh 1019 + 1017 Sinar Ultraviolet 7, 5 x 1015 Sinar tampak 4, 3 x 1014 Sinar Infrared 3 x 1011 EHF (Extremely High Frequencies) 30 GHz Radar SHF (Super High Frequencies) 3 GHz Satelit & Microwave

Radio Frequency UHF (Ultra High frequencies) 300 MHz UHF TV VHF (Very High frequencies) 30 MHz FM & TV HF (High frequencies) 3 MHz Short Wave Radio MF (Medium Frequencies) 300 KHz AM Radio LF (Low Frequencies) 30 KHz Navigation VLF (Very Low Frequencies) 3 KHz Submerine Communication VF (Voice Frequencies) 300 Hz Audio ELF (Extremely Low Frequencies) 30 Hz Power Transmission

Keuntngan Menggunakan Gelombang Mikro / Microwave n n Akusisi antar tower tidak begitu dibutuhkan Dapat membawa jumlah data yang besar Biaya murah, karena setiap tower antena tidak memerlukan lahan yang luas Frekuensi tinggi atau gelombang pendek hanya membutuhkan antena yang kecil

Kelemahan Gelombang Mikro / Microwave Attenuasi dipengaruhi oleh benda pejal n Terpantulkan oleh permukaan datar, misal air atau metal/logam n Diffracted (split) disekitar benda padat n Terbelokkan oleh lapisan atmosphere n

Satelit adalah sebuah transponder yang diorbitkan pada orbit geostationary yang bertugas menerima sebuah frequensi dan meretransmisikan ke tempat lain. Geostationary : 36. 000 Km diatas permukaan bumi ¨ LEO (Low Earth Orbit) : 900 – 10. 000 Km diatas permukanan bumi, membutuhkan 66 satelit LEO agar dapat meng-cover seluruh permukaan bumi ¨ Uplink : mentransmisikan data ke satelit Downlink : menerima data dari satelit Biasanya frequensi uplink lebih tinggi daripada downlink

Satelit
