MEDIA TRANSMISI JARINGAN

MACAM-MACAM KABEL JARINGAN Secara garis besar ada dua kategori media transmisi, yakni : guided (terpandu) dan unguided (tidak terpandu). Q MEDIA YANG TERPANDU (GUIDED) Media transmisi yang terpandu maksudnya adalah media yang mampu mentransmisikan besaran-besaran fisik lewat materialnya. Contoh: kabel twisted-pair, kabel coaxial dan serat optik.

KABEL TWISTED-PAIR Media ini banyak dikenal karena telah banyak digunakan khususnya sebagai kabel telepon. Twisted pair terdiri dari pasangan kawat tembaga terisolasi yang dipilin menjadi satu dengan ketebalan rata-rata satu milimeter. Kawat ini dijalin dalam bentuk vertikal, bentuk yang digunakan untuk mengurangi interferensi elektris terhadap pasangan yang sama yang berdekatan. Kabel twisted pair memiliki beberapa jenis utama yaitu shielded (berselimut) biasa disebut STP dan unshielded (tidak memiliki selimut) biasa disebut UTP. Untuk UTP terdapat pula pembagian jenis yakni: Kategori 1 : sifatnya mampu mentransmisikan data kecepatan rendah. Contoh: kabel telepon. Kategori 2 : sifatnya mampu mentransmisikan data lebih cepat dibanding category 1. Dapat digunakan untuk transmisi digital dengan bandwidth hingga 4 MHz. Kategori 3 : mampu mentransmisikan data hingga 16 MHz.

Kategori 4 : mampu mentransmisikan data hingga 20 MHz. Kategori 5 : digunakan untuk transmisi data yang memerlukan bandwidth hingga 100 MHz. Sementara itu, untuk UTP kategori 6 dan kategori 7 untuk kecepatan transmisi 1 GBps dan 10 GBps. Sedangkan, Kategori 5 UTP direkomendasikan sebagai kategori minimum untuk instalasi LAN dan cocok untuk topologi star. ÉShielded Twisted Pair Kabel STP sama dengan kabel UTP, tetapi kawatnya lebih besar dan diselubungi dengan lapisan pelindung isolasi untuk mencegah gangguan interferensi. Jenis kabel STP yang paling umum digunakan pada LAN ialah IBM. “Shielded twisted pair” juga adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel (”twisted pair”). Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi.

KELEBIDAN KELEMAHAN TWISTED PAIR Kelebihan twisted pair: § Harga relatif paling murah di antara kabel jaringan lainnya § Mudah dalam membangun instalasi q Kelemahan UTP: § Jarak jangkauan hanya 100 m dan kecepatan transmisi relatif terbatas § Mudah terpengaruh noise (gangguan) q Kelemahan kabel STP § Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”. § Harganya cukup mahal. q

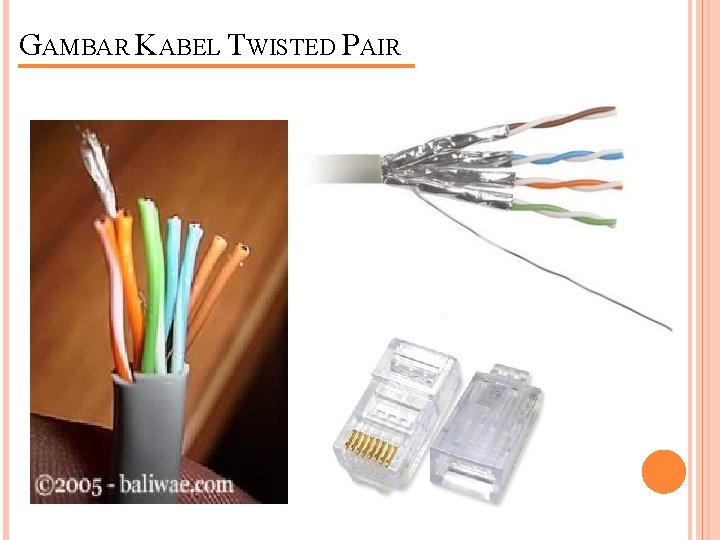

GAMBAR KABEL TWISTED PAIR

KABEL COAXIAL Terdiri atas kabel yang diselubungi oleh dua tingkat isolasi. Tingkat isolasi pertama adalah yang paling dekat dengan kawat konduktor tembaga. Tingkat pertama ini dilindungi oleh serabut konduktor yang menutup bagian atasnya yang melindungi dari pengaruh elektromagnetik. Sedangkan bagian inti yang digunakan untuk transfer data adalah bagian tengahnya yang selanjutnya ditutup atau dilindungi dengan plastik sebagai pelindung akhir untuk menghindari goresan kabel. Beberapa jenis kabel Coaxial lebih besar dari pada yang lain. Makin besar kabel, makin besar kapasitas datanya, lebih jauh jarak jangkauannya dan tidak begitu sensitif terhadap interferensi listrik. Kabel coaxial terdiri dari : • Sebuah konduktor tembaga. • Lapisan pembungkus dengan sebuah “kawat ground”. • Sebuah lapisan paling luar.

Penggunaan Kabel Coaxial Kabel ini sering digunakan untuk antena televisi dan transmisi telepon jarak jauh. Konektornya adalah BNC (British Naval Connector). Kabel ini terbagi menjadi 2, yaitu: - Coaxial baseband (kabel 50 ohm) –digunakan untuk transmisi digital. - Coaxial broadband (kabel 75 ohm) –digunakan untuk transmisi analog. Kabel coaxial terkadang juga digunakan untuk topologi bus, tetapi beberapa produk LAN sudah tidak mendukung koneksi kabel coaxial. Kabel coaxial ini mempunyai kemampuan jarak jangkau yang relatif jauh, yaitu 200 m dengan kecepatan 10 MBps (10 base 2 - Thin Coaxial-RG 58, RG 45 dengan impendansi 75 ohm untuk Broadband Ethernet) 500 m dengan kecepatan 10 Mbps (10 base 5 - Thick Coaxial). Kabel ini hampir tidak terpengaruh oleh Nois dan harganya relatif murah. Namun, penggunaan kabel ini mudah dibajak, karena tersedia t-konektor yang dapat digunakan untuk membuat percabangan ditengah-tengah kabel. Di samping itu, untuk jenis Thick Coaxial tidak memungkinkan untuk dipasang di beberapa jenis ruang.

KELEBIHAN DAN KELEMAHAN COAXIAL Kelebihan coaxial: § Hampir tidak terpengaruh noise § Harga relatif murah q Kelemahan: § Penggunaannya mudah dibajak § Thick coaxial sulit untuk dipasang pada beberapa jenis ruang q

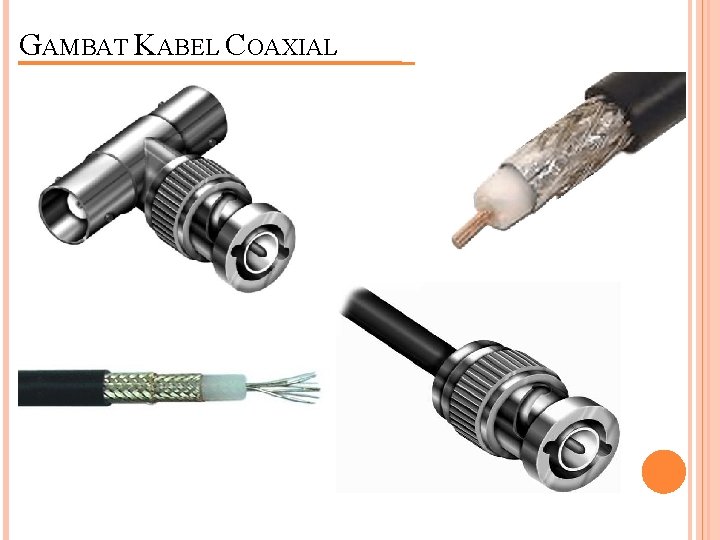

GAMBAT KABEL COAXIAL

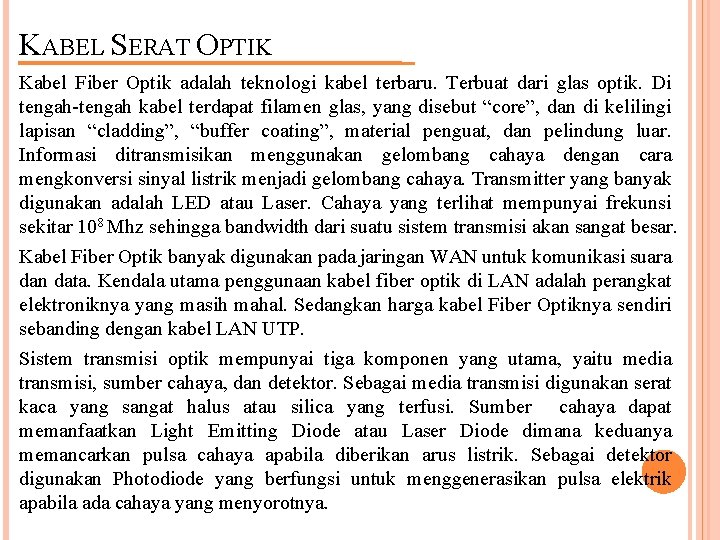

KABEL SERAT OPTIK Kabel Fiber Optik adalah teknologi kabel terbaru. Terbuat dari glas optik. Di tengah-tengah kabel terdapat filamen glas, yang disebut “core”, dan di kelilingi lapisan “cladding”, “buffer coating”, material penguat, dan pelindung luar. Informasi ditransmisikan menggunakan gelombang cahaya dengan cara mengkonversi sinyal listrik menjadi gelombang cahaya. Transmitter yang banyak digunakan adalah LED atau Laser. Cahaya yang terlihat mempunyai frekunsi sekitar 108 Mhz sehingga bandwidth dari suatu sistem transmisi akan sangat besar. Kabel Fiber Optik banyak digunakan pada jaringan WAN untuk komunikasi suara dan data. Kendala utama penggunaan kabel fiber optik di LAN adalah perangkat elektroniknya yang masih mahal. Sedangkan harga kabel Fiber Optiknya sendiri sebanding dengan kabel LAN UTP. Sistem transmisi optik mempunyai tiga komponen yang utama, yaitu media transmisi, sumber cahaya, dan detektor. Sebagai media transmisi digunakan serat kaca yang sangat halus atau silica yang terfusi. Sumber cahaya dapat memanfaatkan Light Emitting Diode atau Laser Diode dimana keduanya memancarkan pulsa cahaya apabila diberikan arus listrik. Sebagai detektor digunakan Photodiode yang berfungsi untuk menggenerasikan pulsa elektrik apabila ada cahaya yang menyorotnya.

Dengan menggabungkan LED atau laser diode ke salah satu ujung serat optik, maka dapat diperoleh sistem transmisi data tak berarah yang menerima sinyal elektrik, mengubah dan transmisikan dengan pulsa cahaya serta mengubah kembali output tersebut menjadi sinyal elektrik pada ujung penerima. Kabel jenis serat optik ini berukuran kecil, jarak jangkauan mencapai dua kilometer (serat ASK-NRZI) dengan kecepatan tingggi (100 Mbps). Kabel jenis ini tidak terpengaruh oleh Nois, karena aliran listrik dan magnet tidak berinterferensi dengan cahaya dan tidak dapat disadap, karena tidak memiliki jenis konektor untuk membuat percabangan ditengah-tengah kabel. Melalui medium cahaya, pengirim data per satuan waktu lebih banyak dari pada medium sinyal listrik. Tetapi, kabel ini harganya sangat mahal, sulit dalam pemasangan instalasi, dan teknologi ini masih dalam perkembangan. Namun demikian, kabel jenis ini sangat mendukung pembangunan backbone jaringan, selain dapat mencapai jarak transmisi data yang sangat jauh, kabel ini juga tidak mudah untuk disadap dan tidak mudah mengalami gangguan.

KELEBIHAN DAN KELEMAHAN SERAT OPTIK Kelebihan fiber optic: § Ukuran kecil dan ringan § Sulit dipengaruhi interferensi/ gangguan § Redaman transmisinya kecil § Bidang frekuensinya lebar § Kapasitas bandwidth yang besar (gigabit per detik). § Jarak transmisi yang lebih jauh ( 2 sampai lebih dari 60 kilometer). § Kebal terhadap interferensi elektromagnetik. q Kelemahan: § Instalasinya cukup sulit § Tidak fleksibel § Harga relatif mahal § Tidak bisa di-tap di tengah q

GAMBAR SERAT OPTIK

JENIS-JENIS KONEKTOR Q RJ 45 Konektor RJ 45 adalah konektor yang biasa dipergunakan dalam instalasi jaringan kecil (LAN) dimana kabel yang digunakan adalah kabel twisted pair tipe UTP. Konektor ini berfungsi untuk menghubungkan kabel UTP dengan NIC yang mana kini port yang dipergunakan kebanyakan adalah port RJ 45. Harga konektor yang cukup murah, dan pemasangan yang mudah membuat konektor ini populer di kalangan pengguna jaringan berskala kecil atau LAN. Ciri-ciri yang mendasar dari konektor ini adalah warna konektor yang bening dan terdapat 8 pin tembaga di ujung konektor ini sebagai pin-pin yang akan menghubungkan NIC dengan UTP. Cara pemasangannya cukup mudah, yakni dengan mengkrimping dengan tang krimping konektor RJ 45, namun apabila terjadi kesalahan dalam pengkrimpingan, mau tak mau konektor ini harus diganti (sekali pakai).

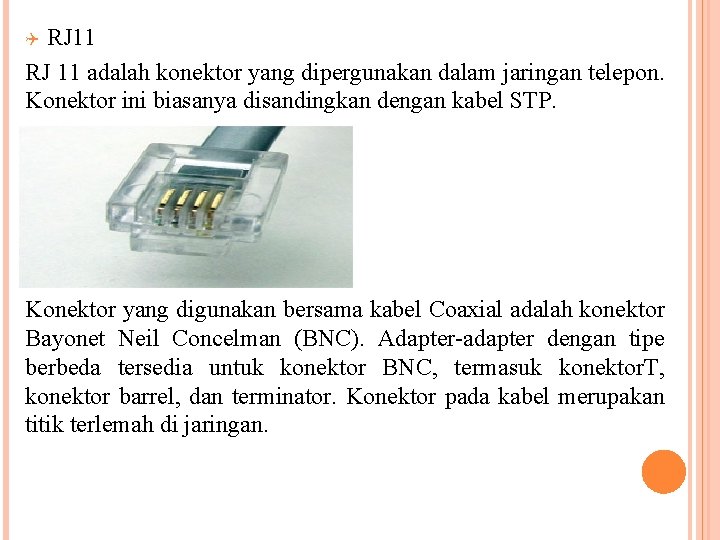

RJ 11 adalah konektor yang dipergunakan dalam jaringan telepon. Konektor ini biasanya disandingkan dengan kabel STP. Q Konektor yang digunakan bersama kabel Coaxial adalah konektor Bayonet Neil Concelman (BNC). Adapter-adapter dengan tipe berbeda tersedia untuk konektor BNC, termasuk konektor. T, konektor barrel, dan terminator. Konektor pada kabel merupakan titik terlemah di jaringan.

Q BNC RG 59 Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG 59. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya. Q BNC RG 6 Connector BNC ini adalah Konector yang digunakan sebagai penghubung antara kabel dengan perangkat CCTV baik monitor, DVR, maupun Camera. Connector ini khusus dipergunakan untuk kabel CCTV jenis RG 6. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya.

Q BNC to BNC Connector BNC ini adalah Konektor yang digunakan untuk menyambung kabel dari BNC RG 6 yang akan dihubungkan ke Monitor, TV, dan DVR. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya. Q BNC-RCA Connector BNC ini adalah Konektor yang digunakan untuk merubah BNC menjadi RCA yang akan dihubungkan ke Monitor atau ke TV. Konektor ini merupakan terminasi yang dianjurkan oleh para ahli dan banyak dipakai oleh pemilik rumah / bangunan dalam instalasi CCTVnya

KONEKTOR PADA FIBER OPTIK a) b) c) d) Konektor FC : digunakan untuk jenis kabel single mode dengan akurasi yang tinggi untuk menghubungkan kabel dengan transmitter maupun receiver. Konektor SC : digunakan dalam jenis kabel single mode dan bisa dilepas pasang. . Konektor SC, bentuknya persegi dan lebih mudah dihubungkan ke area yang ditentukan. Konektor ST : bentuknya seperti bayonet berkunci dan hampir mirip dengan konektor BNC. Umum digunakan pada jenis kabel single mode maupun multi mode. Konektor ini paling umum dan yang sering digunakan bersama kabel fiber optik. berbentuk batang, mirip dengan konektor BNC. Konektor Biconic : jenis konektor yang pertama kali muncul dalam komunikasi fiber optik dan jenis ini sekarang sudah sangat jarang digunakan.

e) f) g) h) Konektor D 4 : jenis komputer ini hampir mirip dengan konektor FC, hanya berbeda ukurannya. Perbedaannya sekitar 2 mm pada bagian ferrule-nya. Konektor SMA : jenis konektor ini lebih dahulu muncul dari konektor ST yang sama-sama mempunyai penutup dan pelindung. Konektor yang baru saat ini lebih popular adalah konektor MTRJ. Konektor MT-RJ menggunakan model plastik seperti yang digunakan konektor RJ-45, yang memudahkan untuk dipasang. Dua kabel fiber terhubung ke dalam satu konektor, sama dengan konsep konektor SC. Beberapa jenis konektor lain yang biasanya digunakan dalam jaringan adalah Konektor FDDI, Konektor LC, Konektor MT Array.

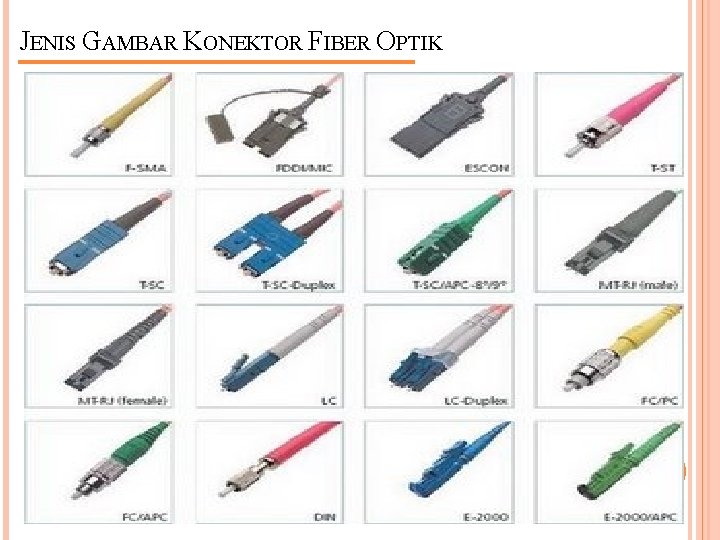

JENIS GAMBAR KONEKTOR FIBER OPTIK

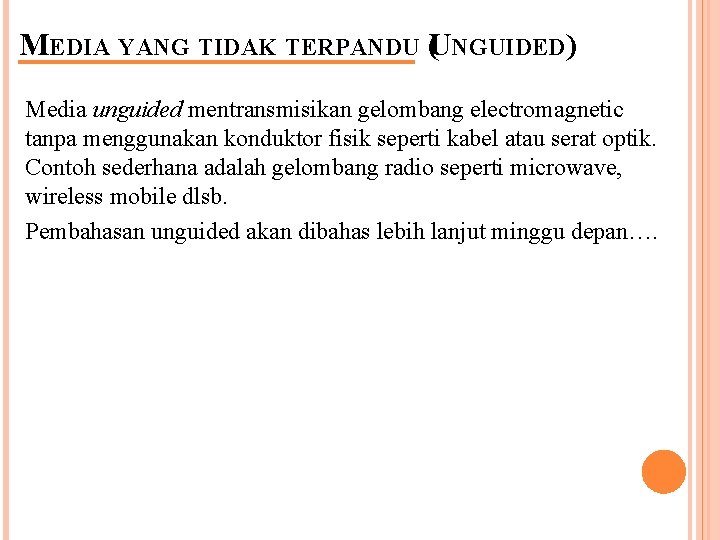

MEDIA YANG TIDAK TERPANDU (UNGUIDED) Media unguided mentransmisikan gelombang electromagnetic tanpa menggunakan konduktor fisik seperti kabel atau serat optik. Contoh sederhana adalah gelombang radio seperti microwave, wireless mobile dlsb. Pembahasan unguided akan dibahas lebih lanjut minggu depan….

Sekian…
