MEDIA PENYIMPANAN Bahan Ajar Perkuliahan Struktur dan Organisasi

MEDIA PENYIMPANAN Bahan Ajar Perkuliahan: Struktur dan Organisasi Data 1 Universitas Gunadarma

Media Penyimpanan Definisi Media Penyimpanan adalah peralatan fisik yang digunakan untuk menyimpan data. Smaller, Faster Primary Storage Klasifikasi Media Penyimpanan Secondary Storage • Media Penyimpanan Primer • Media Penyimpanan Sekunder • Media Penyimpanan Tersier Tertiary Storage Bigger, Slower 2

Media Penyimpanan Beberapa Pertimbangan dalam Memilih Media Penyimpanan • • Cara penyusunan data Kapasitas penyimpanan Waktu Akses Kecepatan Transfer Data Harga Persyaratan Pemeliharaan Standarisasi 3

Media Penyimpanan Klasifikasi Media Penyimpanan Berdasarkan Letaknya di dalam Sistem Komputer • Media Penyimpanan Primer (Internal Storage) • Merupakan media penyimpanan yang terletak di dalam CPU • Terbagi menjadi 4 bagian: • Input Storage Area, • Program Storage Area, • Working Storage Area, dan • Output Storage Area. Control Unit Section Input Storage Area Program Storage Area Working Storage Area Output Storage Area Arithmetic Logic Unit Section Control Unit Section, Primary Storage Section dan ALU Section adalah bagian dari CPU 4

Media Penyimpanan Primer (Internal Storage) 1. Input Storage Area • Menampung data yang akan dibaca. 2. Program Storage Area • Menyimpan instruksi - instruksi untuk pengolahan 3. Working Storage Area • Tempat dimana pemrosesan data dilakukan. 4. Output Storage Area • Penyimpanan informasi yang telah diolah sebelum disalurkan ke alat - alat output. Control Unit Section Input Storage Area Program Storage Area Working Storage Area Output Storage Area Arithmetika Logical Unit Section Control Unit Section, Primary Storage Section dan ALU Section adalah bagian dari CPU 5

Media Penyimpanan Sekunder (External Storage / Auxialiary Memory) • Merupakan media penyimpanan yang terletak di luar CPU dan dapat menyimpan data secara permanen. • Terbagi menjadi: • SASD (Serial / Sequential Access Storage Device) dan • Contoh: Magnetic tape, punched card, dan punched paper tape. • DASD (Direct Access Storage Device). • Contoh: Magnetic disk (harddisk), floopy disk, flash disk, mass storage, cd, dvd, dan blue ray disc. 6

Media Penyimpanan Klasifikasi Media Penyimpanan Berdasarkan Hilang atau Tidaknya Data di dalam Penyimpanan • Volatile Storage • Data yang disimpan ke dalam media penyimpanan ini akan hilang jika listrik diputus / dihilangkan dari sistem. • Contoh: RAM • Non-Volatile Storage • Data yang disimpan ke dalam media penyimpanan ini tidak akan hilang walaupun listrik diputus / dihilangkan dari sistem. • Contoh: ROM 7

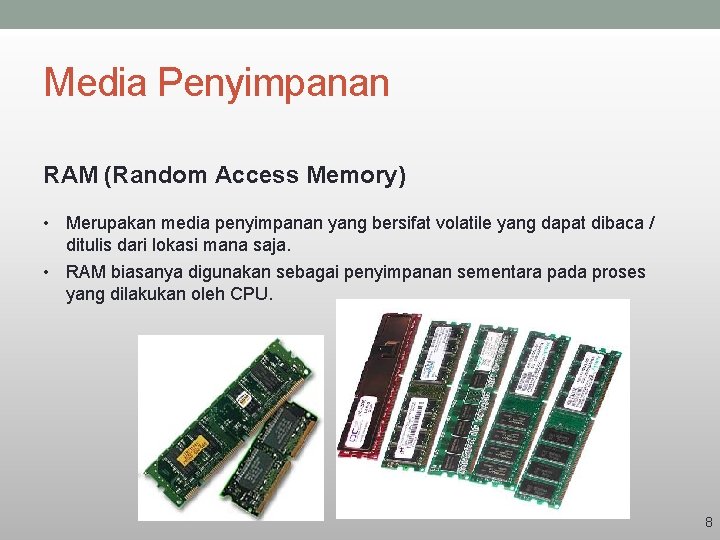

Media Penyimpanan RAM (Random Access Memory) • Merupakan media penyimpanan yang bersifat volatile yang dapat dibaca / ditulis dari lokasi mana saja. • RAM biasanya digunakan sebagai penyimpanan sementara pada proses yang dilakukan oleh CPU. 8

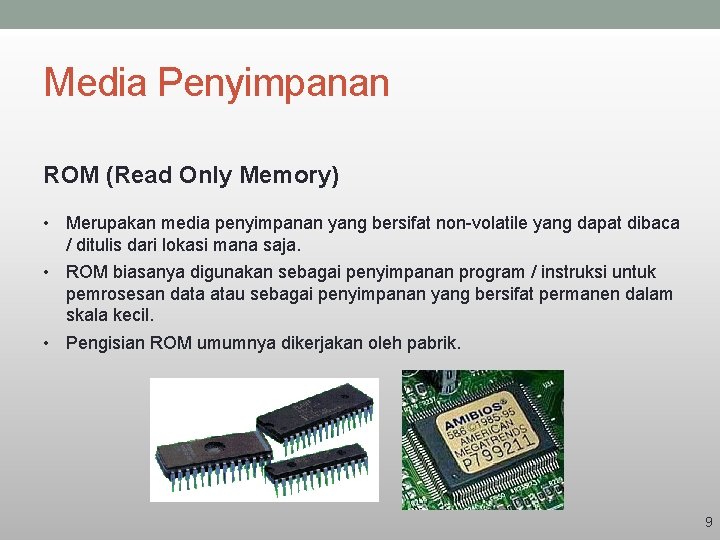

Media Penyimpanan ROM (Read Only Memory) • Merupakan media penyimpanan yang bersifat non-volatile yang dapat dibaca / ditulis dari lokasi mana saja. • ROM biasanya digunakan sebagai penyimpanan program / instruksi untuk pemrosesan data atau sebagai penyimpanan yang bersifat permanen dalam skala kecil. • Pengisian ROM umumnya dikerjakan oleh pabrik. 9

Media Penyimpanan Tipe - Tipe lain dari ROM • PROM (Programmable Read Only Memory) • EPROM (Erasable Programmable Read Only Memory) • EEPROM (Electrically Erasable Programmable Read Only Memory) 10

Media Penyimpanan Piramida Media Penyimpanan Komputer 11

Media Penyimpanan Primer • Media Penyimpanan yang terletak pada sistem internal suatu komputer. • Fungsi utama adalah menyimpan data yang sedang diproses. • Contoh: RAM, Cache. 12

Media Penyimpanan Cache Memory • Merupakan media penyimpanan utama komputer yang fungsi utamanya untuk mengurangi rata - rata waktu akses CPU kepada memori komputer (RAM). 13

Media Penyimpanan Penggunaan Cache Memory oleh CPU • Dalam model komputer saat ini, Cache terbagi menjadi 3 tingkat: L 1, L 2 & L 3 • L 1 Cache sering kali dibuat di dalam CPU. • L 2 & L 3 Cache dibuat di dalam mainboard, umumnya ukuran L 2 & L 3 Cache lebih besar dari L 1 Cache. 14

Media Penyimpanan Sekunder dan Tersier • Media Penyimpanan yang terletak di luar sistem internal suatu komputer. • Fungsi utama adalah menyimpan data secara permanen. • Contoh: Hard disk, Floopy Disk, Flash Disk, DVD, CD, Blue Ray Disc, dan Magnetic Tape. 15
