Media Penyimpanan 2 Magnetic Disk Sistem Berkas Magnetic

Media Penyimpanan 2 (Magnetic Disk) Sistem Berkas

Magnetic Disk Floppy disk (diskette) Hard disk

Magnetic Disk: diskette Floppy disks adalah media penyimpanan yang bersifat flexible removable. Floppy disket dibuat dari plastik. Disk melingkar didalam suatu bagian yang melingkupinya. . Disk dilapisi dengan partikel magnetic. Partikel magnet tersebutberlaku sebagai media penyimpanan data. Disket dipasang pada floppy drive akan diputar dengan kecepatan 360 RPM, dan menggunakan read/write head yang menyentuh permukaan dari disket.

5 ¼ inch

3 ½ inch

Zip Drives

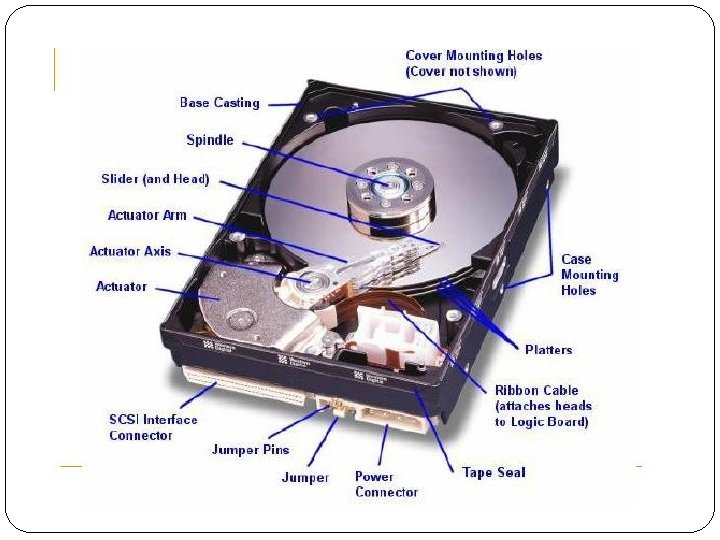

Hardisk merupakan piranti penyimpanan sekunder dimana data disimpan sebagai pulsa magnetik pada piringan metal yang berputar yang terintegrasi. Data disimpan dalam lingkaran konsentris yang disebut track. Tiap track dibagi dalam beberapa segment yang dikenal sebagai sector. Untuk melakukan operasi baca tulis data dari dan ke piringan, harddisk menggunakan head untuk melakukannya, yang berada disetiap piringan.

Hardisk Head inilah yang selanjut bergerak mencari sector tertentu untuk dilakukan operasi terhadapnya. Seek time : Waktu yang dibutuhkan untuk menggerakan read/write head pada disk ke posisi silinder yang tepat. Waktu yang diperlukan untuk mencari track ini dinamakan latency.

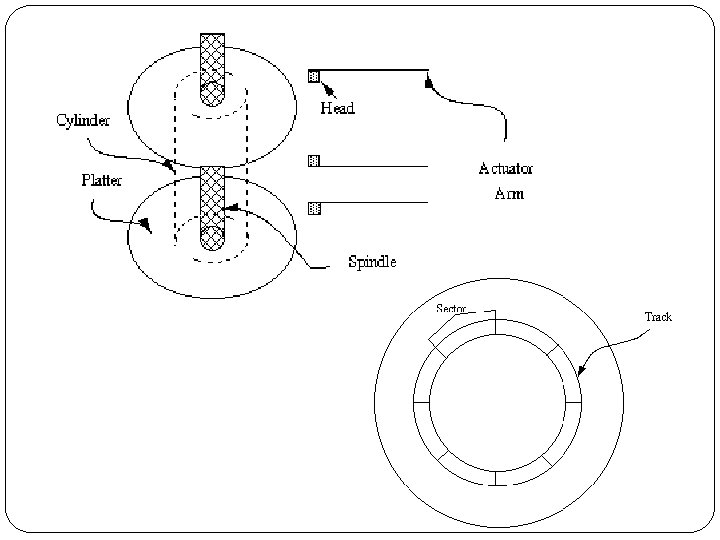

Disk Akan Terbagi Menjadi Tracks, Cylinder Dan Sector

TRACK Satu dari berbagai daerah penyimpanan data yang berbentuk melingkar secara konsentris pada floppy disk atau hard disk, seperti bentuk spiral pada CD dan berbentuk garis parallel pada magnetic tape Track terdiri dari sector sektor yang direkam pada disk oleh system operasi Jumlah Sektor tiap track berbeda, track yang terluar akan mempunyai jumlah sector paling banyak dibandingkan dengan track yang terdalam

SECTOR Sektor adalah unit penyimpanan fisik terkecil pada disk dan besarnya tetap (biasanya masing dapat menyimpan informasi 512 byte) Sektor 0 berada pada track yang terluar dari cylinder yang paling luar, kemudian sektor berikutnya pada track yang sama, kemudian sektor pada track berikutnya(pada cylinder yang sama), jika semua sector pada semua track telah dibaca maka berpindah ke silinder berikutnya. Dalam sector ini bit per bit data disimpan

Sektor pertama disebut juga dengan Master Boot Record (MBR), pada sector ini berisikan table partisi yaitu suatu table yang berisi informasi mengenai partisi yang ada pada hard disk. Berisi maksimum 4 entry, dibagi dalam 4 partisi yang disebut partisi primer. Setiap entry pada table partisi bermacam informasi diantaranya nomer sector saat dimulainya partisi, nomer akhir sector dan juga type partisi. Tipe Partisi berisikan spesifikasi dari system file. Dimana setiap system operasi akan mengenalinya.

Figure : MBR (first sector) layout

Gambar Partisi Primer

Gambar : Hard Disk dengan 2 partisi primer

CLUSTER adalah sebuah unit penyimpanan disk yang berisi sejumlah sector yang digunakan Sistem Operasi untuk membaca atau menulis intruksi.

R – W HEAD Mekanisme proses READ dan WRITE dijalankan oleh HEAD R/W yang merupakan bagian dari disk drive. Sebelum data diakses, maka bagian permukaan disk dari data yang akan dibaca/ ditulis akan berputar sampai berada dibawah R W HEAD. Waktu yang dibutuhkan data untuk berputar dari suatu posisi ke posisi yang berdekatan dengan R W HEAD disebut Latency Time. Untuk Hard disk yang terdiri dari beberapa platter, maka akan terdapat beberapa head (tiap sisi satu head) dan dihubungkan oleh lengan mekanik. Semua lengan mekanik dihubungkan oleh actuator yang digerakkan oleh sebuah motor. Disk Drive memutar disket atau hard disk dengan kecepatan tetap. Khusus pada disket, disk drive berputar jika ada perintah READ atau WRITE dan segera berhenti jika data telah tertransfer. Kalau pada Hard disk semakin cepat piringan hard disk berputar, semakin cepat data diantarkan ke sistem memori. Kecepatan putar hard

Cara Kerja R W Head : Ketika R W HEAD sudah tepat terarah pada suatu track tertentu dan blok dengan address yang dikehendaki berputar tepat dibawah R W Head, maka komponen elektronik dari head diaktifkan untuk mentransfer data Untuk READ : R W Head mengartikan sifat kemagnitan dari bit yang tersimpan dalam permukaan disk dan mentransfernya ke buffer dalam memori utama Untuk WRITE : Data dari buffer ditransfer ke piranti I/O dan signal elektrik dialirkan ke R W HEAD untuk membentuk sifat kemagnitan dari bit yang ditransfer pada permukaan disk

Waktu yang diperlukan untuk membaca dan menulis disk dipengaruhi oleh beberapa hal : Seek Time Latency Time (Rotational Latency Time) Random Acces Time

SEEK TIME Seek adalah proses untuk memindahkan R W Head pada disk drive ke tempat yang tepat Seek Time adalah waktu yang diperlukan untuk memindahkan R W Head ke posisi track yang dituju dengan rumus : S = Sc + di

Dimana : Sc : waktu penyalaan awal (initial startup time) d : waktu yang bergerak antar track I : jarak yang ditempuh (dalam ukuran ruang antar track) Seek Time diukur dalam milidetik (ms) Seek Time tidak mencerminkan seluruh kinerja drive, tetapi meru pa kan bagian dari operasi drive yang acak, yang tidak melibatkan sequential read time

Access time = seek time (pemindahan arm ke cylinder) + Head activition time (pemilihan track) + Rotational Delay (pemilihan record) + Transfer Time

Keuntungan penggunaan Magnetic Disk Akses terhadap suatu record dapat dilakukan secara sequential atau direct Waktu yang dibutuhkan untuk mengakses suatu record lebih cepat Respontime cepat

Optical Disk ROM : Read Only Memory WORM : Write Once, Read Many CD Recordable (CDR) Menulis CD dengan cara membakar (burn) permukaan piringan WMRM : Write Many Read Many Re. Write CD (CDRW)

CD (Compact Disk) : CD ROM CD RW mini CD n DVD (Digital Video Disk, Digital Versatile Disk) : n n n DVD-ROM DVD-RAM
