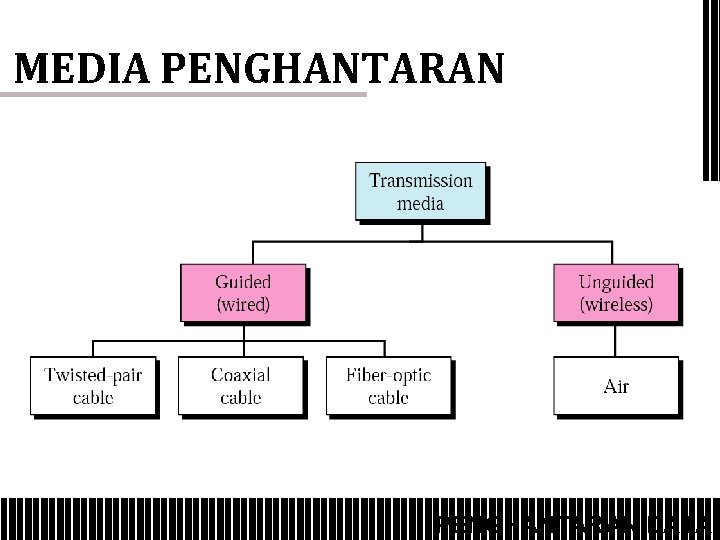

MEDIA PENGHANTARAN § Kabel digunakan untuk menyambungkan secara fizikal peralatan dalam rangkaian supaya penghantaran dan penerimaan data boleh berlaku di antara peralatan tersebut. § Terdapat 4 jenis media penghantaran yang utama iaitu : § Kabel Coaxial § Kabel Twisted Pair § Kabel Gentian Optik (fiber optic) § Gelombang mikro (Microwave) PENGHANTARAN DATA

MEDIA PENGHANTARAN DATA

KABEL COAXIAL BUKAN PENGALIR (GETAH/TEFLON) WAYAR BERSELIRAT PENEB AT TERA S PENGHANTARAN DATA

KABEL COAXIAL �THINNET (NIPIS) �THICKNET (TEBAL) § Mudah lentur. § Sukar dilentur. § Ketebalan saiz teras 0. 25 inci. § Berdiameter 0. 5 inci. § Membawa isyarat sejauh lebih § Mampu membawa isyarat kurang 185 meter. § Digunakan dalam sambungan dari kad rangkaian yang terdapat dalam komputer ke sistem rangkaian. sejauh 500 meter. § Digunakan sebagai backbone bagi sambungan kepada beberapa rangkaian kecil. PENGHANTARAN DATA

PENYAMBUNG KABEL COAXIAL § Kedua-dua jenis kabel coaxial, thinnet dan thicknet, menggunakan penyambung yang dikenali sebagai BNC (British Naval Connector). § Terdapat 4 jenis BNC untuk penyambungan dengan kabel coaxial iaitu : § BNC connector § BNC T connector § BNC barrel connector § BNC terminator connector PENGHANTARAN DATA

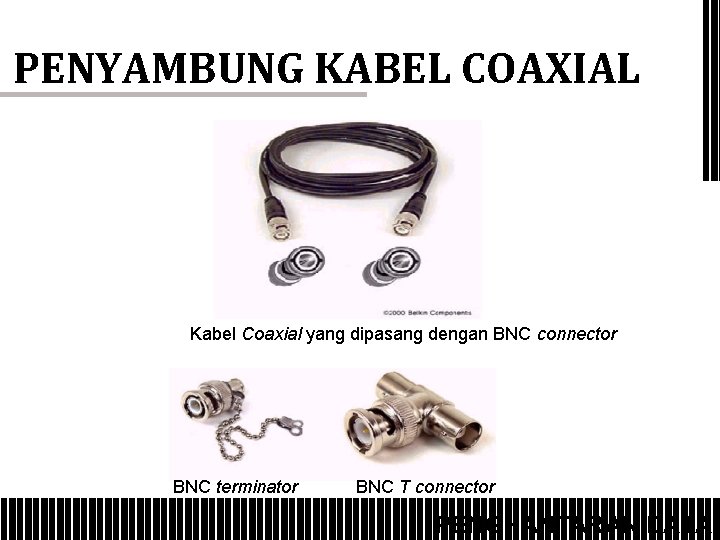

PENYAMBUNG KABEL COAXIAL Kabel Coaxial yang dipasang dengan BNC connector BNC terminator BNC T connector PENGHANTARAN DATA

KABEL PASANGAN TERPIUH (TWISTED PAIR CABLE) § Kabel twisted pair dibina oleh dua wayar kuprum berpenebat yang berpintal. Pasangan wayar ini bertindak sebagai satu laluan komunikasi. § Kebiasaanya beberapa pasangan wayar ini akan dikumpulkan dalam satu kabel. § Sekiranya penghantaran itu pada jarak yang jauh, maka kabel ini akan mengandungi beberapa ratus pasangan wayar. § Terdapat dua jenis kabel twisted pair : § Kabel Unshielded Twisted Pair (UTP) § Kabel Shielded Twisted Pair (STP) PENGHANTARAN DATA

KABEL UTP § UTP menggunakan spesifikasi 10 Base. T di dalam kebanyakan jenis rangkaian kabel twisted pair yang popular. § Panjang maksima 100 meter. § menggunakan penyambung telefon RJ-45 untuk sambungan ke komputer. PENGHANTARAN DATA

SPESIFIKASI KABEL UTP KATEGORI (CAT) PENERANGAN 1 Umumnya digunakan untuk menghantar suara pada sambungan telefon dan bukan untuk pemindahan data. 2 Untuk kegunaan pemindahan data pada kelajuan 4 Mbps mengandungi 4 pasang kabel. 3 Untuk kegunaan data bagi transmisi 10 Mbps. Mengandungi 4 pasang wayar dengan 3 pintalan bagi setiap 12”. 4 Untuk kegunaan data bagi transmisi 16 Mbps. Mengandungi empat pasang wayar 5 Untuk kegunaan data bagi transmisi 100 Mbps. Mengandungi empat pasang wayar 6 Untuk kegunaan data bagi transmisi 1000 Mbps. Mengandungi empat pasang wayar PENGHANTARAN DATA

PEMASANGAN KABEL UTP § Pemasangan Lurus (Straight-Thru) § Untuk pemasangan jenis ini, biasa digunakan untuk menghubungkan 2 peranti yang BERBEZA. § Cth: Komputer dan Switch § Kabel pemasangan lurus mempunyai sambungan wayar kod warna yang SAMA dikedua hujung. § Pemasangan Terbalik (Cross Over) § Penggunaan kabel terbalik ini digunakan untuk komunikasi antara 2 peranti yang SAMA. PENGHANTARAN DATA

PEMASANGAN KABEL UTP DATA TRANSMISSION

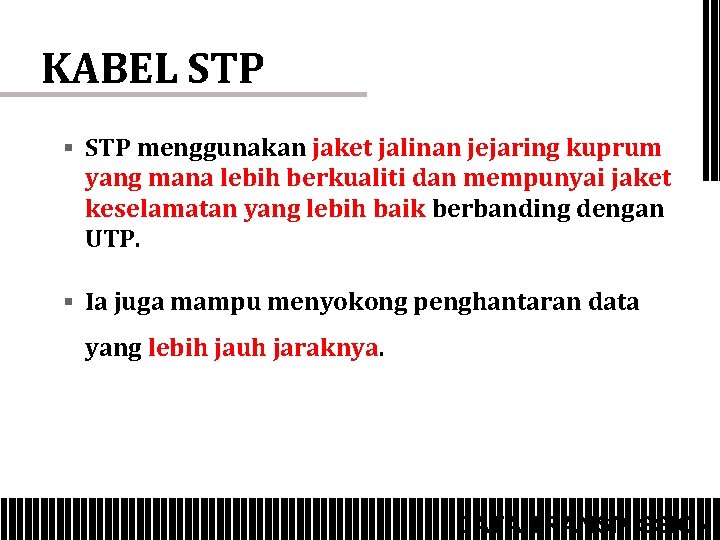

KABEL STP § STP menggunakan jaket jalinan jejaring kuprum yang mana lebih berkualiti dan mempunyai jaket keselamatan yang lebih baik berbanding dengan UTP. § Ia juga mampu menyokong penghantaran data yang lebih jauh jaraknya. DATA TRANSMISSION

KABEL GENTIAN OPTIK § Merupakan kabel yang menerima dan menghantar isyarat cahaya. § Ia diperbuat daripada gentian kaca atau gelas. § Mengandungi satu teras yang dibuat daripada kaca yang terletak di tengah-tengah. DATA TRANSMISSION

KABEL GENTIAN OPTIK PENGHANTARAN DATA

KABEL GENTIAN OPTIK § Single Mod § mempunyai diameter core yang sangat kecil iaitu 3 – 10 mm. § Gentian Multimod § pejalanan cahaya dari satu hujung ke hujung lainnya terjadi dengan melalui beberapa lintasan cahaya. PENGHANTARAN DATA

SINGLEMOD vs. MULTIMOD SINGLEMODE MULTIMODE Punca cahaya adalah jenis laser Punca cahaya jenis LED Diameter core adalah 9 mikrometer Diameter core adalah 50 -1000 mikrometer Cahaya direbak hanya melalui satu alur cahaya sahaja Panjang gelombang cahaya tidak sama dengan diameter core, ini menyebabkan cahaya direbakkan melalui alur cahaya yang berlainan PENGHANTARAN DATA

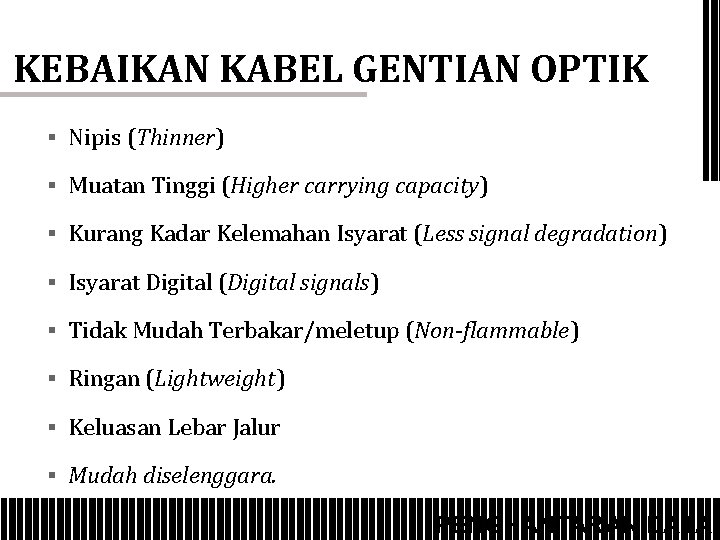

KEBAIKAN KABEL GENTIAN OPTIK § Nipis (Thinner) § Muatan Tinggi (Higher carrying capacity) § Kurang Kadar Kelemahan Isyarat (Less signal degradation) § Isyarat Digital (Digital signals) § Tidak Mudah Terbakar/meletup (Non-flammable) § Ringan (Lightweight) § Keluasan Lebar Jalur § Mudah diselenggara. PENGHANTARAN DATA

KELEMAHAN KABEL GENTIAN OPTIK § Banyak menggunakan peralatan elektronik sokongan supaya sistem beroperasi § Memerlukan masa yang panjang untuk penggunaan secara meluas § Ia memerlukan penyelidikan yang berterusan § Pengeluaran kabel gentian optik tidak banyak. PENGHANTARAN DATA

GELOMBANG PENGHANTARAN TANPA WAYAR PENGHANTARAN DATA

GELOMBANG PENGHANTARAN TANPA WAYAR § Gelombang radio – utk komunikasi multicast, spt radio, TV & sistem paging § Gelombang Mikro - utk komunikasi unicast spt telefon bimbit, rangkaian satelit dan rangkaian wireless § Isyarat Infra-red – utk komunikasi jrk dekat (terhad) yg tertutup dgn menggunakan penghantaran line-of-sight. PENGHANTARAN DATA

KOMUNIKASI SATELIT �Prinsipnya sama dengan penghantaran gelombang mikro, cuma gunakan satelit sbgi penerima dan penghantar isyarat �Boleh menerima dan menghantar isyarat di mana 2 sahaja di muka bumi �Membuatkan komunikasi dan data yg dihantar lebih berkualiti PENGHANTARAN DATA
