Mecânismos e Dinâmica das Máquinas Prof. Nilton Ferruzzi 1
Utilização dos Sistemas Mecânicos Prof. Nilton Ferruzzi 2
Tipos de Movimento: • Circular • Linear Prof. Nilton Ferruzzi 3

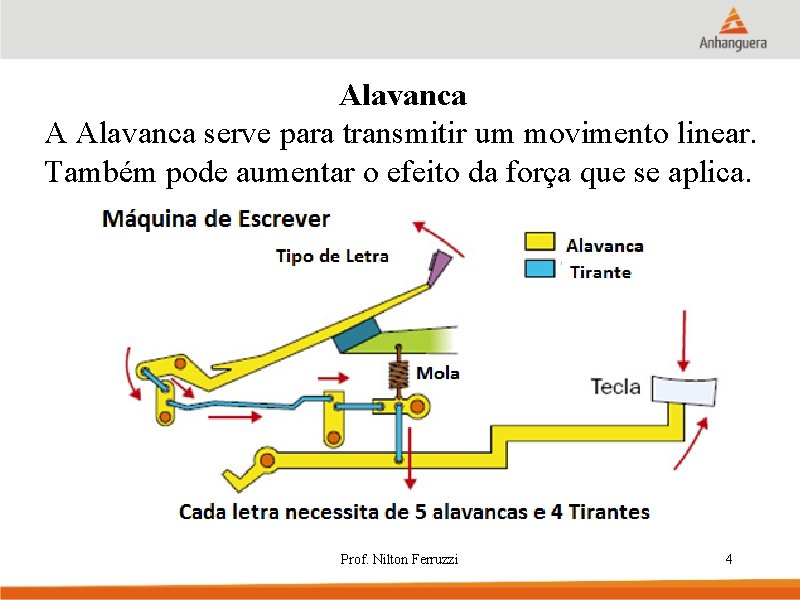

Alavanca A Alavanca serve para transmitir um movimento linear. Também pode aumentar o efeito da força que se aplica. Prof. Nilton Ferruzzi 4
Alavanca de Primeiro Gênero Lei da Alavanca Vantagem Mecânica: Se produz quando; Prof. Nilton Ferruzzi 5
Alavanca de Segundo Gênero Sempre se obtém vantagem mecânica pois: Prof. Nilton Ferruzzi 6
Alavanca de Terceiro Gênero Nunca se obtém vantagem mecânica pois: Prof. Nilton Ferruzzi 7
Barras Articuladas v Barras rígidas unidas mediante articulações permitem modificar: • Direção • Sentido • Movimento Prof. Nilton Ferruzzi 8

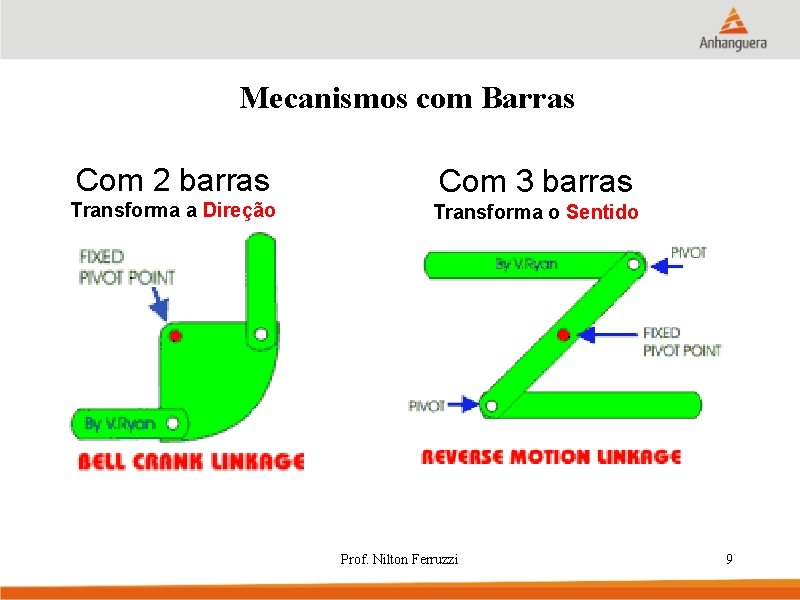

Mecanismos com Barras Com 2 barras Com 3 barras Transforma a Direção Transforma o Sentido Prof. Nilton Ferruzzi 9
Mecanismos com Barras Com 4 barras Com 5 barras Transforma o tipo de Movimento Transforma o Sentido Prof. Nilton Ferruzzi 10
Virabrequim O Virabrequim é um conjunto de manivelas sobre o mesmo eixo. Prof. Nilton Ferruzzi 11
Manivela A MANIVELA TEM UM MOVIMENTO IGUAL AO RAIO DO CIRCULO QUE À DESCREVE. Vantagem Mecânica: Se obtém quanto maior seja o braço da Manivela. Prof. Nilton Ferruzzi 12

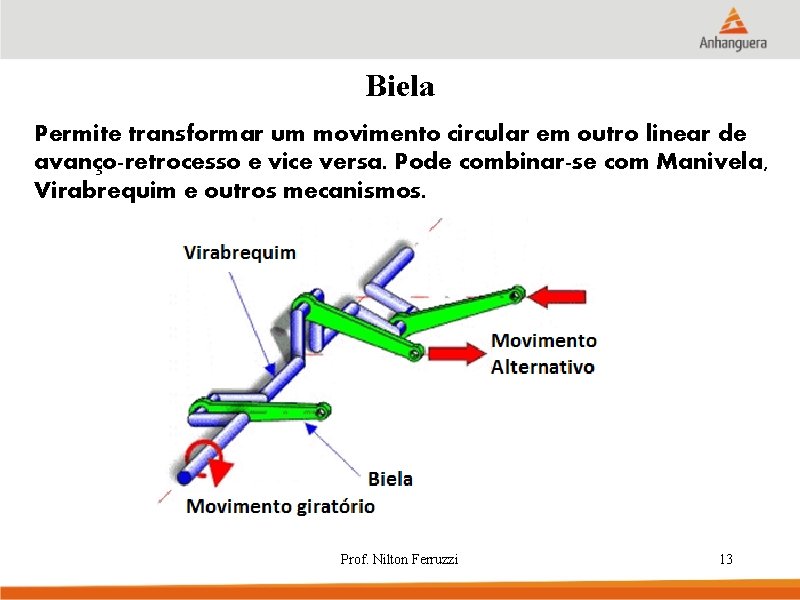

Biela Permite transformar um movimento circular em outro linear de avanço-retrocesso e vice versa. Pode combinar-se com Manivela, Virabrequim e outros mecanismos. Prof. Nilton Ferruzzi 13
Biela Manivela Prof. Nilton Ferruzzi 14
Biela Excêntrica Prof. Nilton Ferruzzi 15
Biela Virabrequim Prof. Nilton Ferruzzi 16
Mecanismo de Manivela – Biela - Embolo Prof. Nilton Ferruzzi 17
Aplicações da Biela Trem antigo Prof. Nilton Ferruzzi 18
Aplicações da Biela Máquina de Costura antiga Prof. Nilton Ferruzzi 19
Aplicações da Biela Máquina de Costura antiga Prof. Nilton Ferruzzi 20
Sistemas para Elevação de Cargas com menos esforços Vantagem mecânica se produz quando: Similar a Lei da Alavanca Prof. Nilton Ferruzzi 21
Polia Serve para mudar o sentido de uma força. Também pode proporcionar vantagem mecânica. Polia Fixa Não há vantagem mecânica, pois: Prof. Nilton Ferruzzi 22

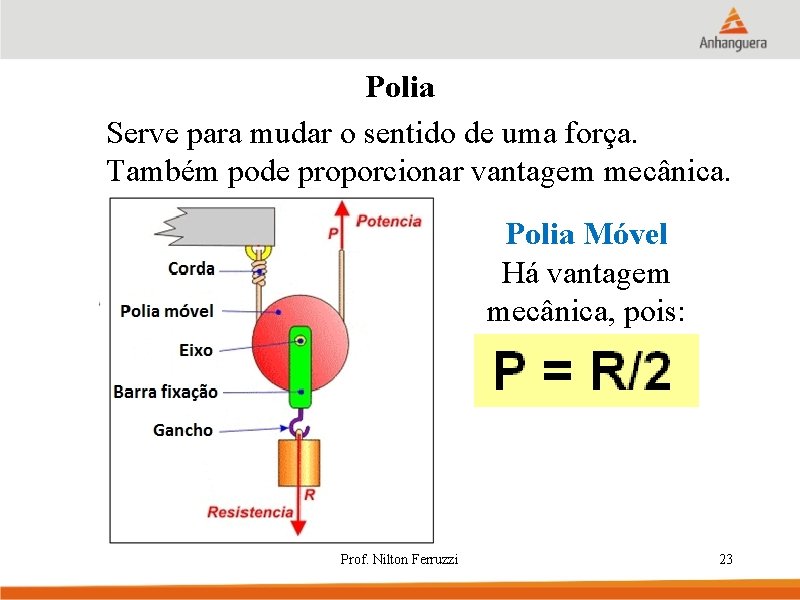

Polia Serve para mudar o sentido de uma força. Também pode proporcionar vantagem mecânica. Polia Móvel Há vantagem mecânica, pois: Prof. Nilton Ferruzzi 23
Multi Polias Combinações de Polias Fixas e Polias Móveis Vantagem Mecânica: Prof. Nilton Ferruzzi 24
Fórmula Geral: sendo n = nº de polias móveis Prof. Nilton Ferruzzi 25

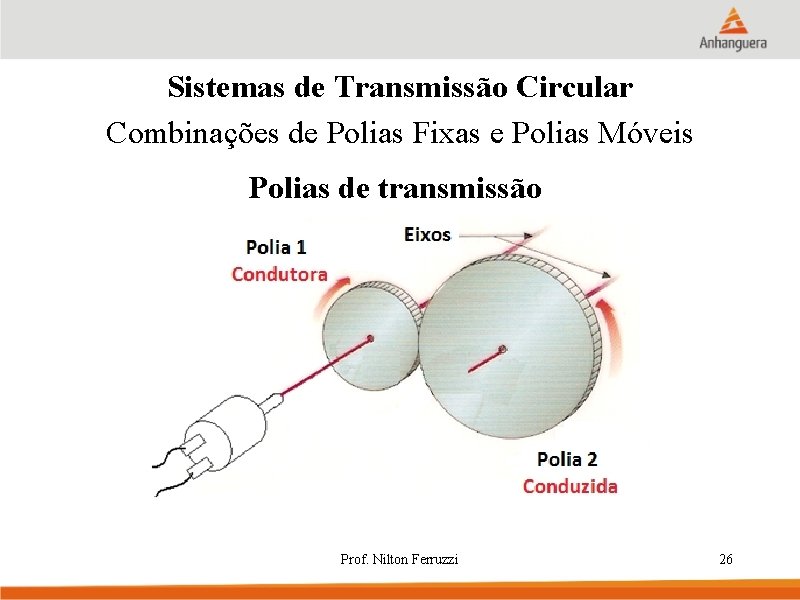

Sistemas de Transmissão Circular Combinações de Polias Fixas e Polias Móveis Polias de transmissão Prof. Nilton Ferruzzi 26
Sistemas de Transmissão Circular Polias de transmissão Prof. Nilton Ferruzzi 27
Sistemas de Polias e Correias Transmitem o movimento de giro com ou sem mudança de sentido. Também podem modificar forças e velocidades. Redutor Multiplicador 2 1 1 d 1 < d 2 n 1 > n 2 F 1 < F 2 2 d 1 > d 2 n 1 < n 2 F 1 > F 2 Prof. Nilton Ferruzzi 28
Sistemas de Polias e Correias Redutor Multiplicador 1 2 d 1 > d 2 n 1 < n 2 F 1 > F 2 d 1 < d 2 n 1 > n 2 F 1 < F 2 Relação entre velocidades (n) e diâmetros (d): Relação de transmissão (i): n 1 d 2 i = —— n 2 d 1 Similar à lei das Alavancas x d 1 = n 2 x d 2 Prof. Nilton Ferruzzi 29
Sistema de Polias com Correias Prof. Nilton Ferruzzi 30
Sistema de Múltiplas Polias [Caixa de Velocidade] Prof. Nilton Ferruzzi 31
Engrenagens Relação entre Velocidade (n) e número de dentes (z): Relação de Transmissão: Prof. Nilton Ferruzzi 32
Engrenagens O Pinhão permite manter o sentido de giro e não afeta a relação de transmissão entre os eixos conduzidos e condutores. Prof. Nilton Ferruzzi 33
Multiplicador 1 Sistema de Engrenagens Engrenagem com Corrente [ Redutor ] 2 Prof. Nilton Ferruzzi 34

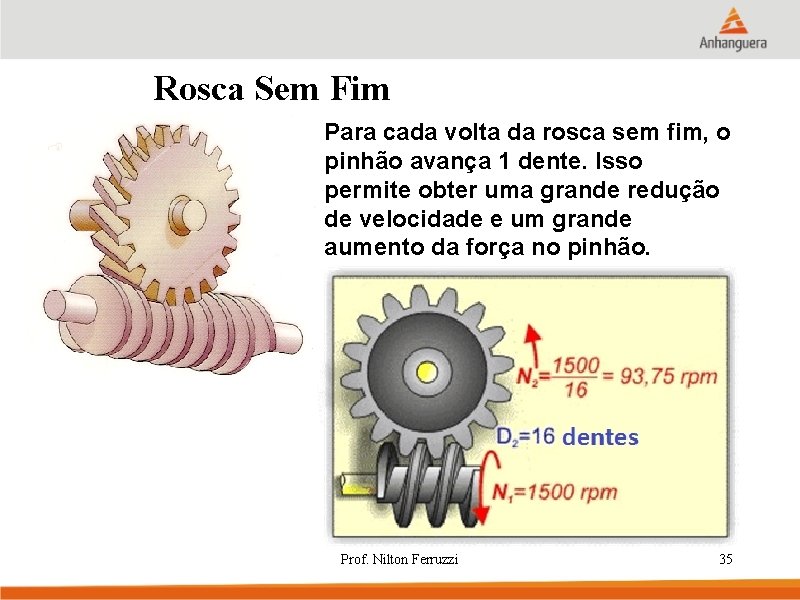

Rosca Sem Fim Para cada volta da rosca sem fim, o pinhão avança 1 dente. Isso permite obter uma grande redução de velocidade e um grande aumento da força no pinhão. Prof. Nilton Ferruzzi 35
Rosca Sem Fim Aplicações Prof. Nilton Ferruzzi 36

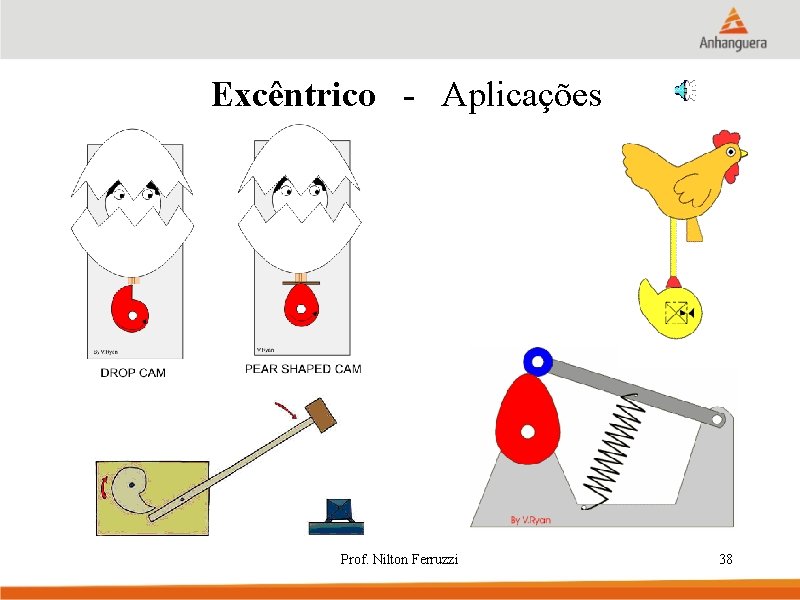

Excêntrico O Excêntrico transforma o movimento de giro de um eixo em um movimento linear alternativo do seguidor. O movimento do seguidor dentro do seu guia depende da forma do excêntrico. Forma de Ovo Forma Excêntrica Prof. Nilton Ferruzzi Forma Caracol 37
Excêntrico - Aplicações Prof. Nilton Ferruzzi 38
Excêntrico - Aplicações Prof. Nilton Ferruzzi 39
Excêntrico - Aplicações Prof. Nilton Ferruzzi 40
Pinhão - Cremalhera O movimento de giro do pinhão se transforma em movimento linear do avanço ou retrocesso da cremalheira. Prof. Nilton Ferruzzi 41
Pinhão - Cremalhera Prof. Nilton Ferruzzi 42
Catraca A Catraca é constituída por um pinhão e uma trava. Trata-se de um sistema de freio que permite que um eixo gire em um sentido, impedindo que gire no sentido contrário. Prof. Nilton Ferruzzi 43
Outros Mecanismos Freio de Sapata Cruz de Malta Prof. Nilton Ferruzzi 44

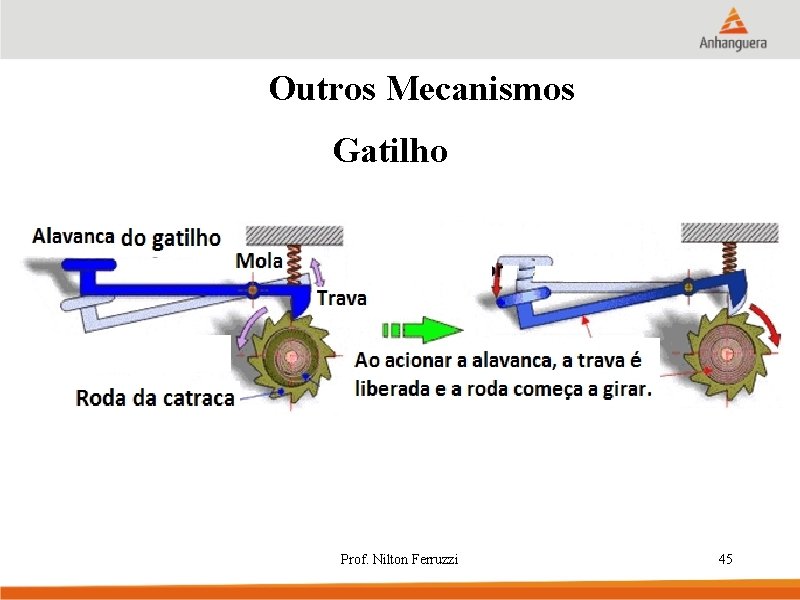

Outros Mecanismos Gatilho Prof. Nilton Ferruzzi 45
Outros Mecanismos A tampa de uma panela com água fervendo começa a pular: é uma máquina a vapor. Você confere o princípio de funcionamento da primeira máquina a vapor prática inventada por Thomas Newcomen em 1712, que não é muito diferente. O vapor de uma caldeira levanta um pistão, isto nós reconheceríamos de praticamente qualquer motor. Mas a parte que hoje parece bizarra ocorre para que o pistão desça. Água fria é jogada a fim de que o vapor se condense, e o processo se reinicie. Com o aquecimento e resfriamento do mesmo pistão a cada ciclo, a máquina a vapor era extremamente ineficiente – e foi justamente aperfeiçoando esse projeto que James Watt revolucionou o mundo impulsionando a Revolução Industrial. Prof. Nilton Ferruzzi 46
Outros Mecanismos Costura Na costura mais comum são usadas duas linhas, uma dentro da máquina e outra passada pela agulha, que se entrelaçam. Prof. Nilton Ferruzzi 47
Outros Mecanismos Motor Stirling: Note como um pistão está sempre quente, e outro sempre frio (com o radiador de calor). Prof. Nilton Ferruzzi 48
Outros Mecanismos Motor radial: Como o usado em aviões, você pode perceber por que lubrificação é importante e como os primeiros motores pegavam “no tranco”. Prof. Nilton Ferruzzi 49
Outros Mecanismos Junta homocinética: Nos carros, transmite a tração: => (verde) às rodas => (vermelho) em ângulos variáveis. Prof. Nilton Ferruzzi 50
Outros Mecanismos Prof. Nilton Ferruzzi 51
Outros Mecanismos Canhão: Note como as cargas explosivas em amarelo são mantidas em um compartimento separado e isolado, na parte mais inferior e protegida. Também note como o número de cargas explosivas que varia, de acordo com o disparo. Prof. Nilton Ferruzzi 52

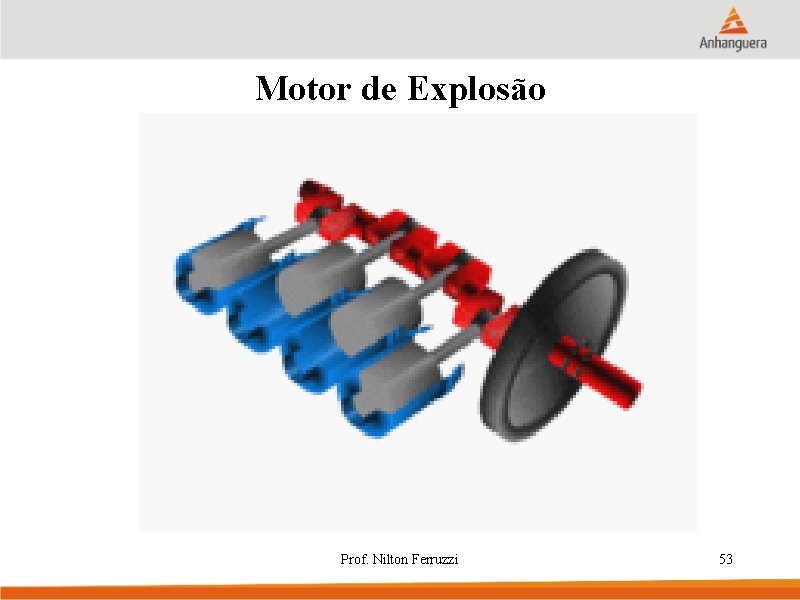

Motor de Explosão Prof. Nilton Ferruzzi 53
Motor de Explosão Prof. Nilton Ferruzzi 54
Motor de Explosão Motor de 2 tempos Motor de 4 tempos Prof. Nilton Ferruzzi 55
Motor de Explosão Fases do Motor 4 tempos Admissão Compressão Combustão Prof. Nilton Ferruzzi Escape 56
OBRIGADO PELA ATENÇÃO Prof. Nilton Ferruzzi 57
