Mecânica dos solos Profa Rosane Vargas

Principais ensaios de laboratório para caracterização dos solos

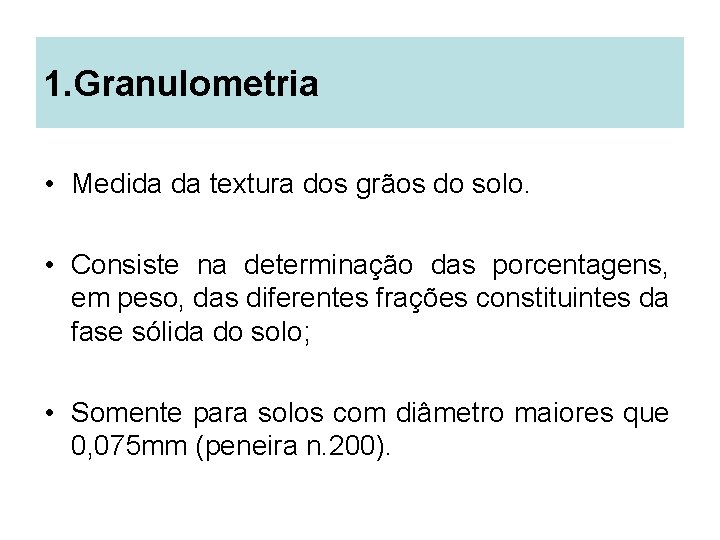

1. Granulometria • Medida da textura dos grãos do solo. • Consiste na determinação das porcentagens, em peso, das diferentes frações constituintes da fase sólida do solo; • Somente para solos com diâmetro maiores que 0, 075 mm (peneira n. 200).

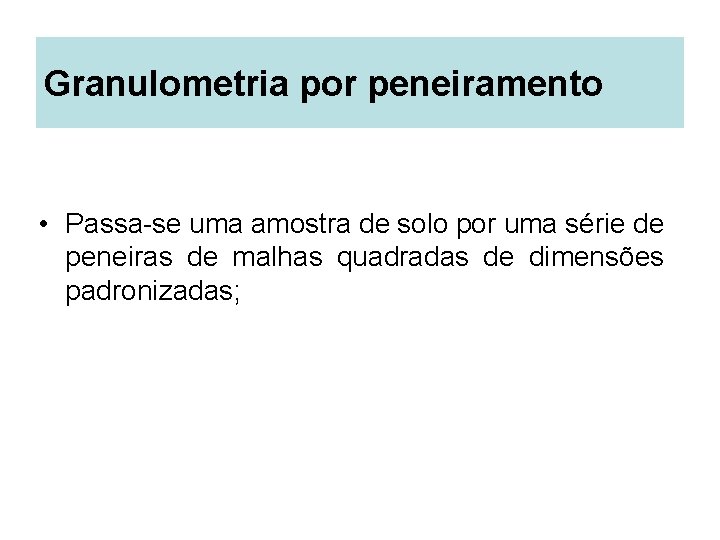

Granulometria por peneiramento • Passa-se uma amostra de solo por uma série de peneiras de malhas quadradas de dimensões padronizadas;

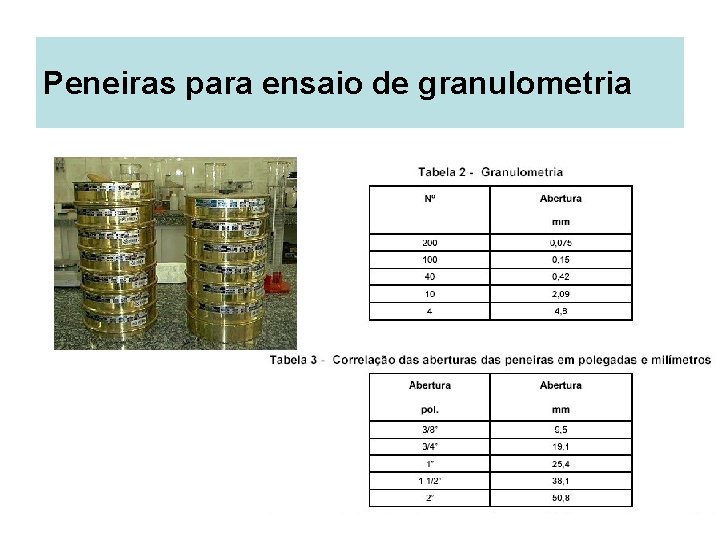

Peneiras para ensaio de granulometria

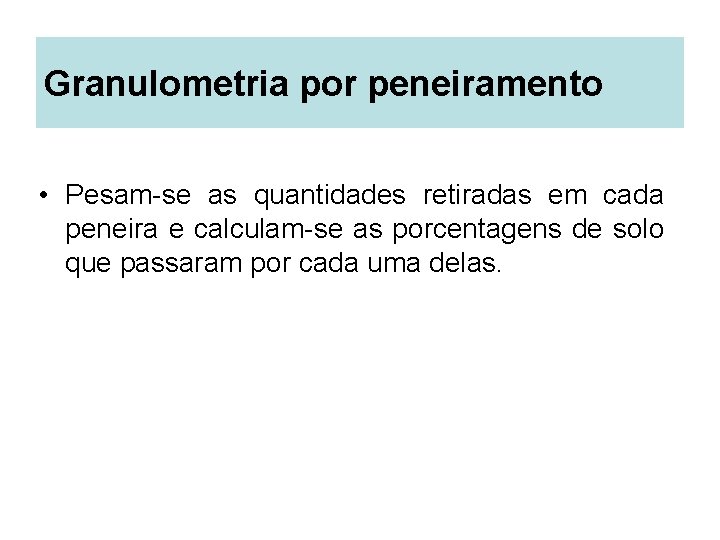

Granulometria por peneiramento • Pesam-se as quantidades retiradas em cada peneira e calculam-se as porcentagens de solo que passaram por cada uma delas.

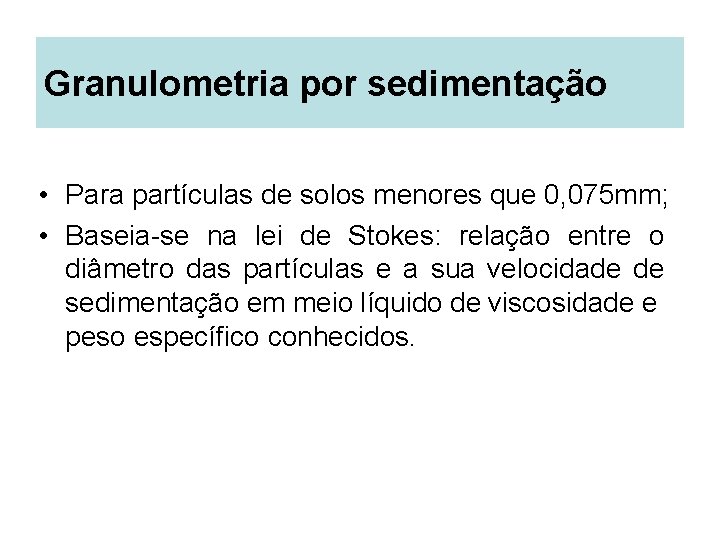

Granulometria por sedimentação • Para partículas de solos menores que 0, 075 mm; • Baseia-se na lei de Stokes: relação entre o diâmetro das partículas e a sua velocidade de sedimentação em meio líquido de viscosidade e peso específico conhecidos.

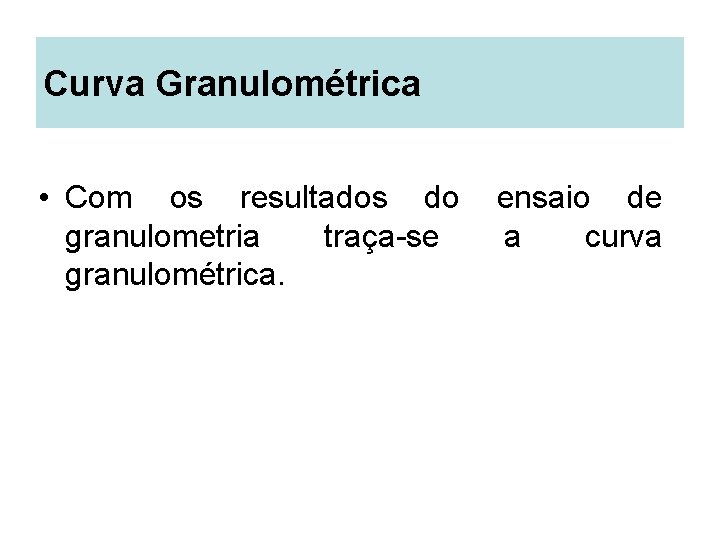

Curva Granulométrica • Com os resultados do granulometria traça-se granulométrica. ensaio de a curva

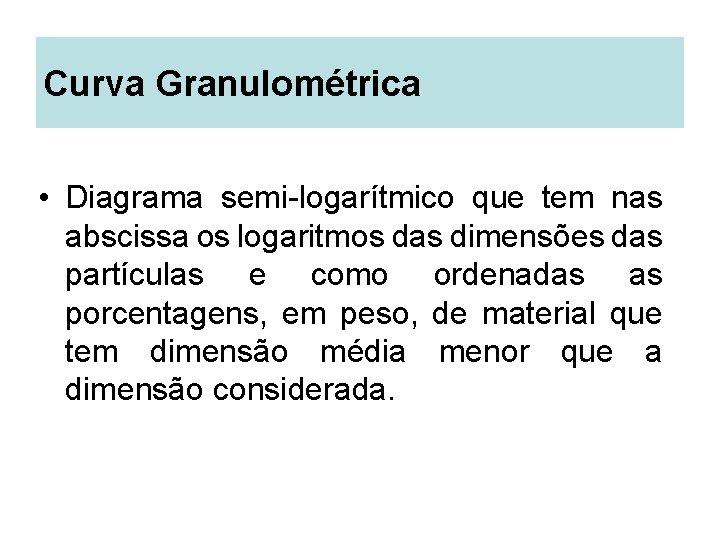

Curva Granulométrica • Diagrama semi-logarítmico que tem nas abscissa os logaritmos das dimensões das partículas e como ordenadas as porcentagens, em peso, de material que tem dimensão média menor que a dimensão considerada.

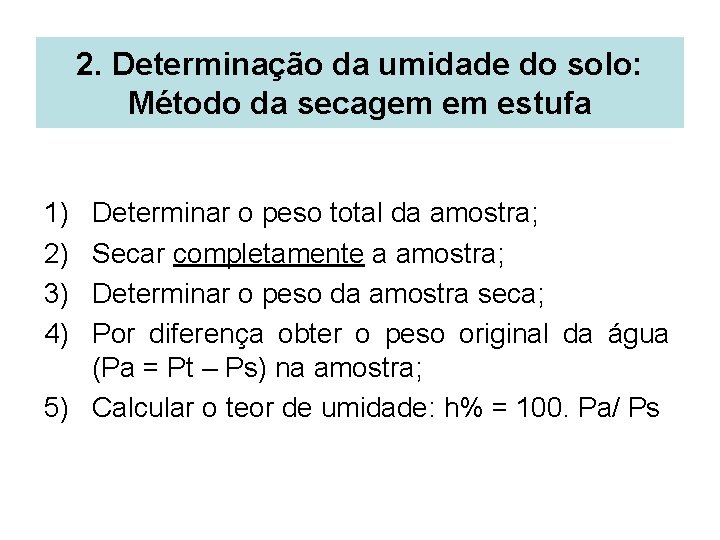

2. Determinação da umidade do solo: Método da secagem em estufa 1) 2) 3) 4) Determinar o peso total da amostra; Secar completamente a amostra; Determinar o peso da amostra seca; Por diferença obter o peso original da água (Pa = Pt – Ps) na amostra; 5) Calcular o teor de umidade: h% = 100. Pa/ Ps

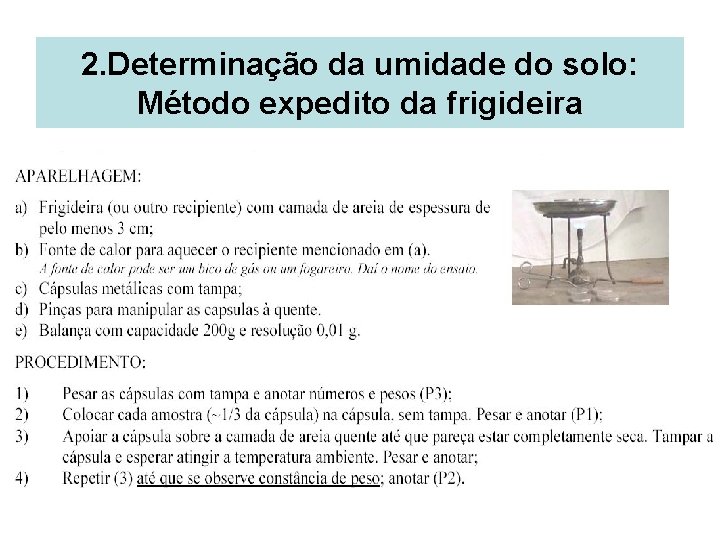

2. Determinação da umidade do solo: Método expedito da frigideira

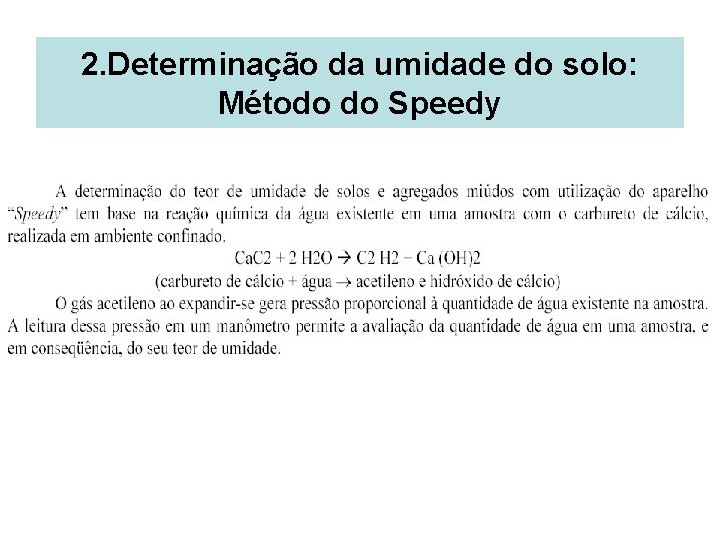

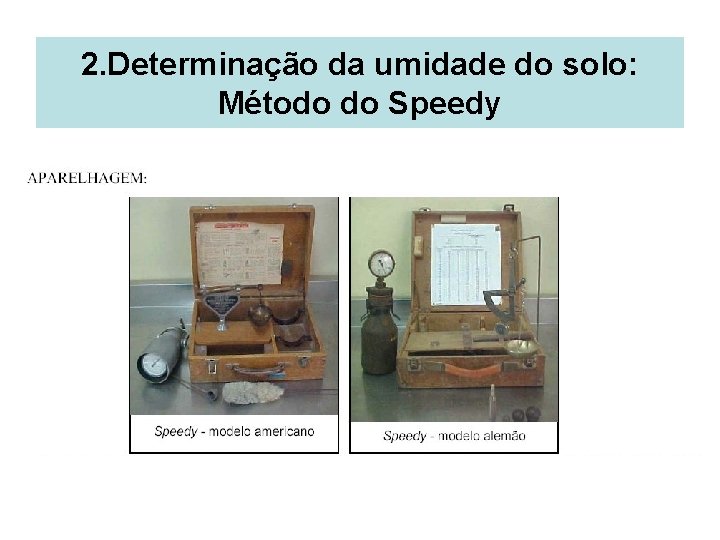

2. Determinação da umidade do solo: Método do Speedy

2. Determinação da umidade do solo: Método do Speedy

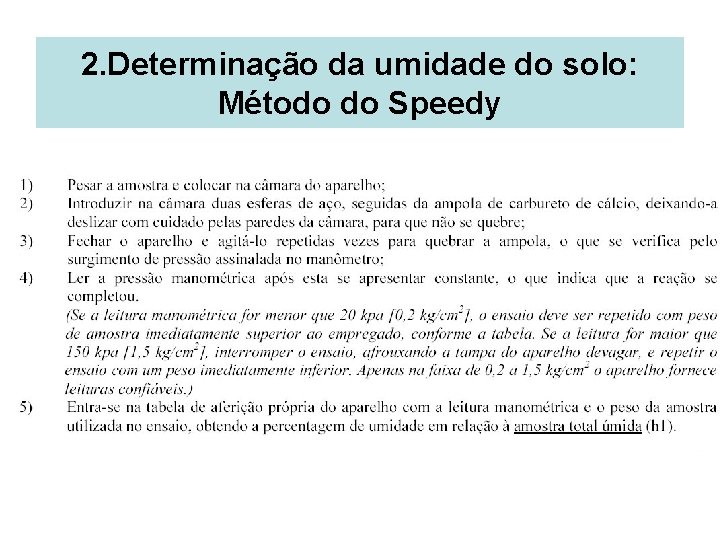

2. Determinação da umidade do solo: Método do Speedy

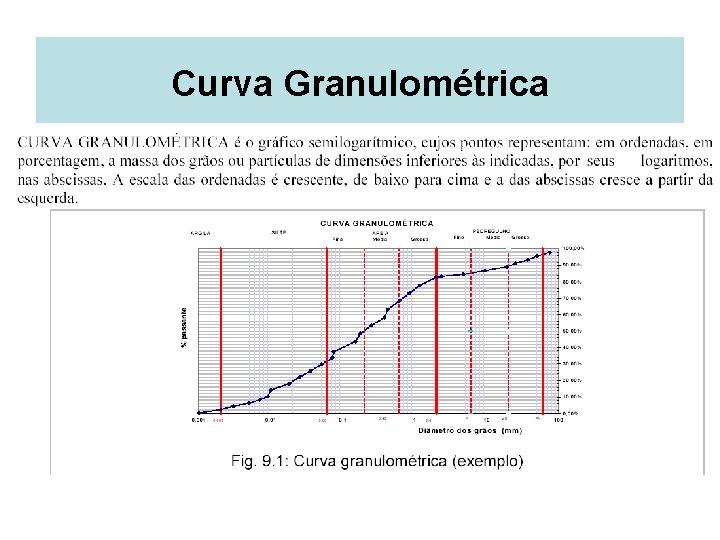

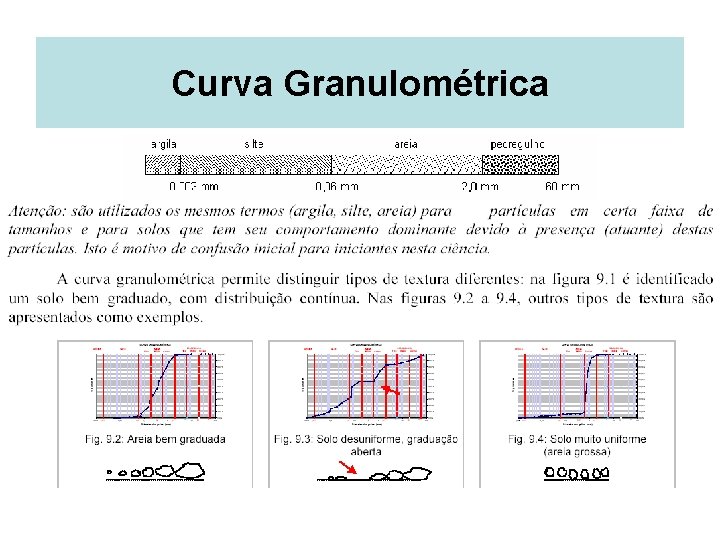

Curva Granulométrica

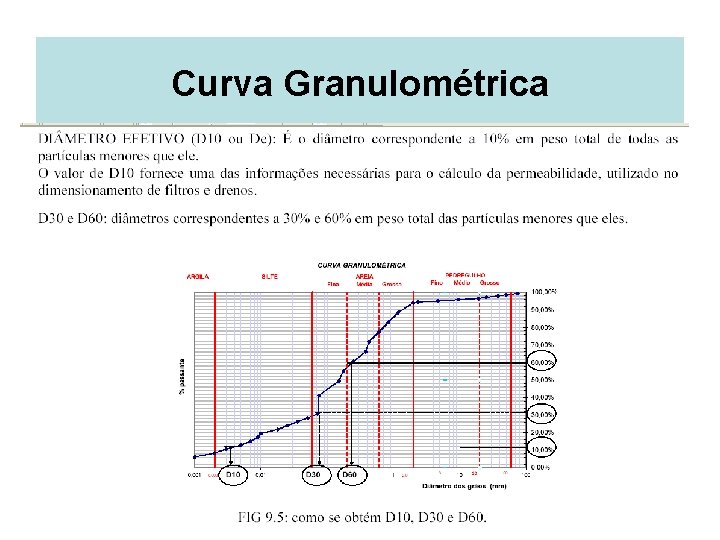

Curva Granulométrica

Curva Granulométrica

Curva Granulométrica

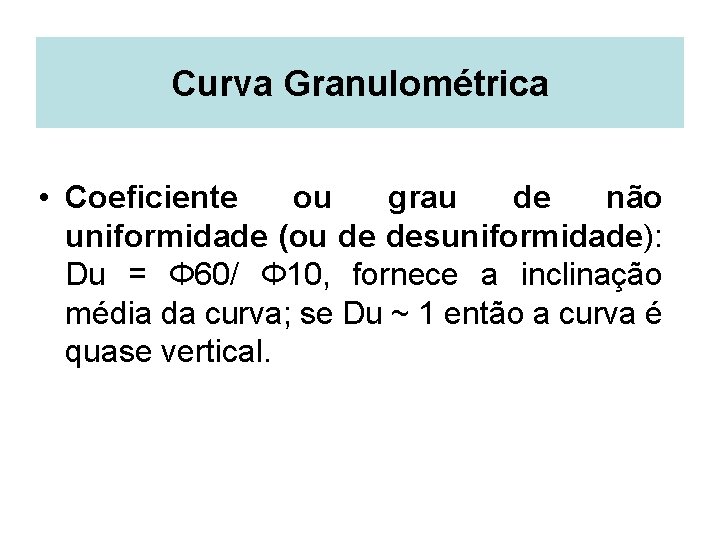

Curva Granulométrica • Coeficiente ou grau de não uniformidade (ou de desuniformidade): Du = Φ 60/ Φ 10, fornece a inclinação média da curva; se Du ~ 1 então a curva é quase vertical.

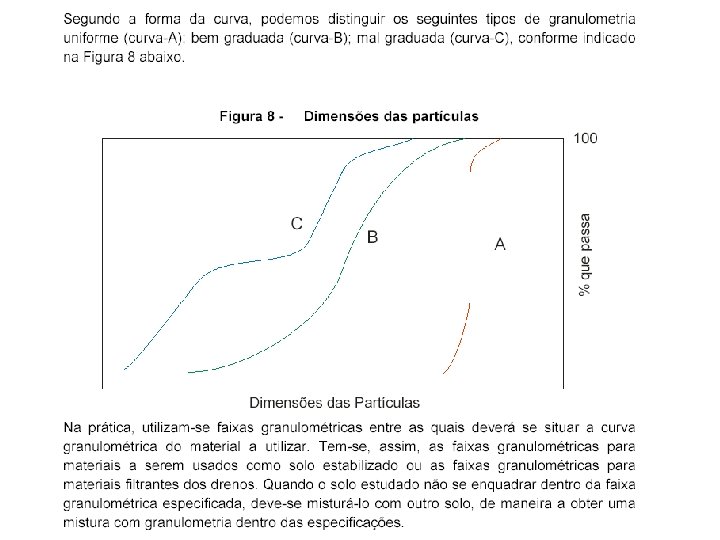

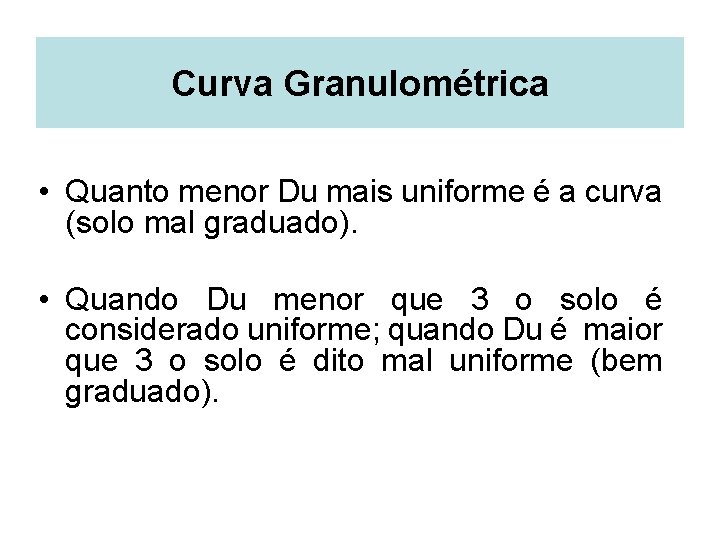

Curva Granulométrica • Quanto menor Du mais uniforme é a curva (solo mal graduado). • Quando Du menor que 3 o solo é considerado uniforme; quando Du é maior que 3 o solo é dito mal uniforme (bem graduado).

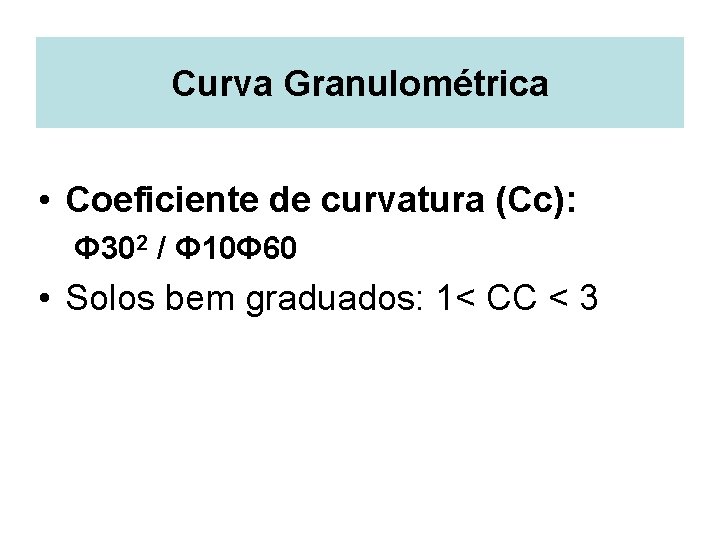

Curva Granulométrica • Coeficiente de curvatura (Cc): Φ 302 / Φ 10Φ 60 • Solos bem graduados: 1< CC < 3
