Mecânica dos Solos Profa Dra Rosane Vargas
Profa Rosane Vargas – Disciplina Mecânica dos Solos 1. Terminologia dos Solos e Rochas n A textura é tradicionalmente a característica do solo utilizada para fins de sua terminologia. n Terminologia da ABNT/NBR 6502/95.
Profa Rosane Vargas – Disciplina Mecânica dos Solos 1. Terminologia dos Solos e Rochas
Profa Rosane Vargas – Disciplina Mecânica dos Solos 1. Terminologia dos Solos e Rochas
Classificação Transportation Research Board (TRB)
Profa Rosane Vargas – Disciplina Mecânica dos Solos 2. Classificação dos Solos n A diversidade e diferença de comportamento apresentados por diferentes solos leva a necessidade de classificá-los em grupos distintos; n A classificação é uma tentativa de estimar o provável comportamento do solo; n Variedade de sistemas de classificação.

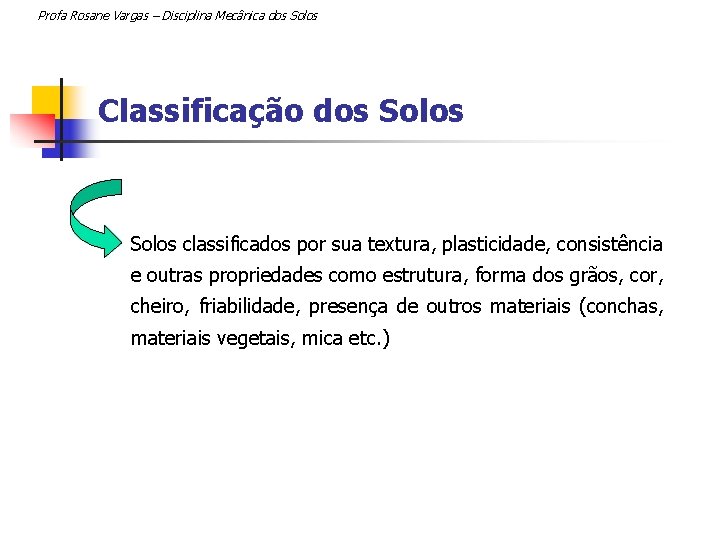

Profa Rosane Vargas – Disciplina Mecânica dos Solos Classificação dos Solos n Solos classificados por sua textura, plasticidade, consistência e outras propriedades como estrutura, forma dos grãos, cor, cheiro, friabilidade, presença de outros materiais (conchas, materiais vegetais, mica etc. )

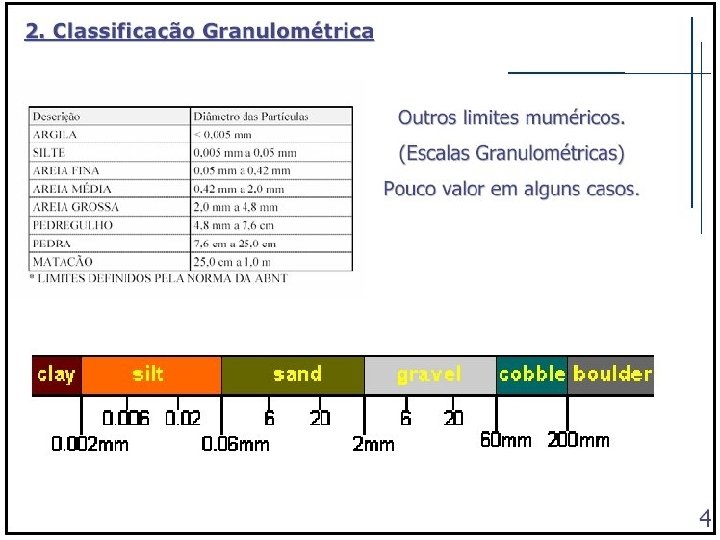

Classificação granulométrica da ABNT/NBR 6502
Profa Rosane Vargas – Disciplina Mecânica dos Solos Classificação dos Solos n Escalas granulométricas adotadas pelo DNIT: n A) Pedregulho: passa na peneira de 3”, é retida na peneira de 2, 0 mm (n. 10); n B) Areia: passa na peneira de 2, 0 mm, é retida na de 0, 075 mm;
Profa Rosane Vargas – Disciplina Mecânica dos Solos Classificação dos Solos n C) Areia grossa: passa na peneira de 2, 0 mm (n. 10), é retida na peneira de 0, 42 mm (n. 40); n D) Areia fina: passa na peneira de 0, 42 mm, é retida na de 0, 075 mm (n. 200);
Profa Rosane Vargas – Disciplina Mecânica dos Solos Classificação dos Solos n E) Silte: passa na peneira de 0, 075 mm, é retida na peneira de 0, 005 mm; n D) Argila: fração de solo com tamanho de grãos abaixo de 0, 005 mm. n Argila coloidal (fração de grãos abaixo de 0, 001 mm).
Peneiras usadas em ensaios de granulometria
