Mecánica de Fluidos HIDROSTATICA Física I – 2018 Facultad de Ingeniería

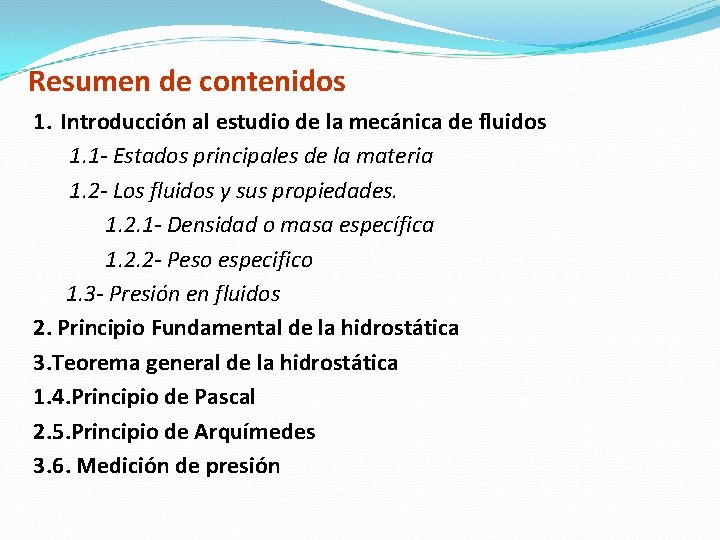

Resumen de contenidos 1. Introducción al estudio de la mecánica de fluidos 1. 1 - Estados principales de la materia 1. 2 - Los fluidos y sus propiedades. 1. 2. 1 - Densidad o masa específica 1. 2. 2 - Peso especifico 1. 3 - Presión en fluidos 2. Principio Fundamental de la hidrostática 3. Teorema general de la hidrostática 1. 4. Principio de Pascal 2. 5. Principio de Arquímedes 3. 6. Medición de presión

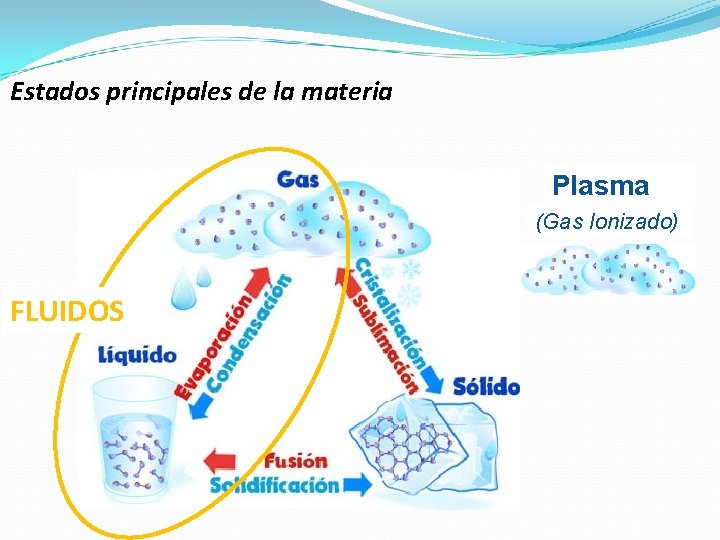

Estados principales de la materia Plasma (Gas Ionizado) FLUIDOS

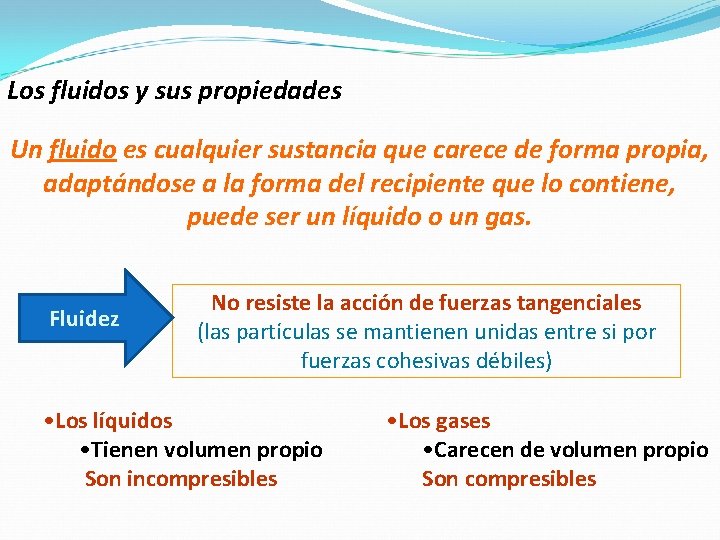

Los fluidos y sus propiedades Un fluido es cualquier sustancia que carece de forma propia, adaptándose a la forma del recipiente que lo contiene, puede ser un líquido o un gas. Fluidez No resiste la acción de fuerzas tangenciales (las partículas se mantienen unidas entre si por fuerzas cohesivas débiles) • Los líquidos • Tienen volumen propio Son incompresibles • Los gases • Carecen de volumen propio Son compresibles

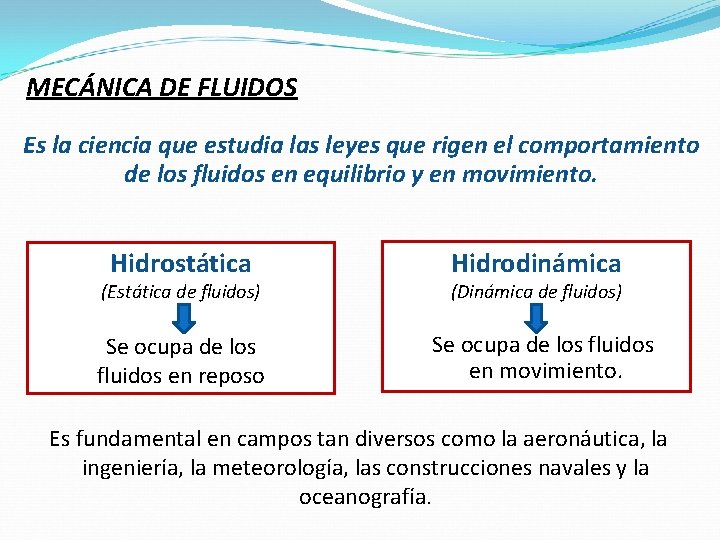

MECÁNICA DE FLUIDOS Es la ciencia que estudia las leyes que rigen el comportamiento de los fluidos en equilibrio y en movimiento. Hidrostática (Estática de fluidos) Se ocupa de los fluidos en reposo Hidrodinámica (Dinámica de fluidos) Se ocupa de los fluidos en movimiento. Es fundamental en campos tan diversos como la aeronáutica, la ingeniería, la meteorología, las construcciones navales y la oceanografía.

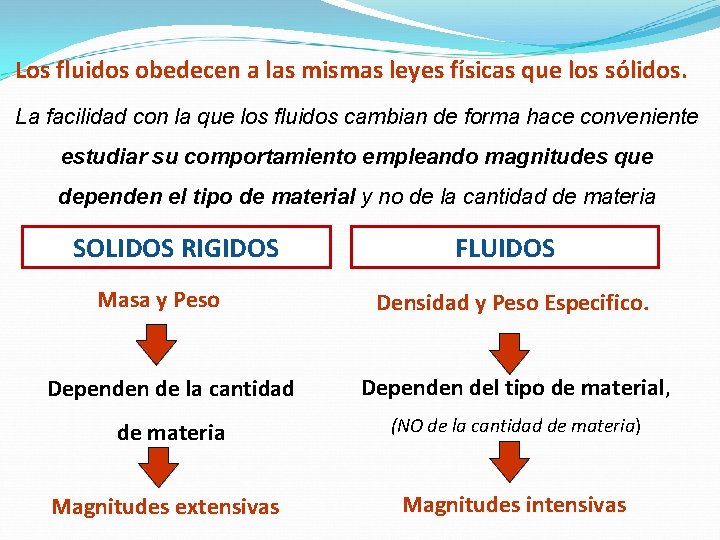

Los fluidos obedecen a las mismas leyes físicas que los sólidos. La facilidad con la que los fluidos cambian de forma hace conveniente estudiar su comportamiento empleando magnitudes que dependen el tipo de material y no de la cantidad de materia SOLIDOS RIGIDOS Masa y Peso FLUIDOS Densidad y Peso Especifico. Dependen de la cantidad Dependen del tipo de material, de materia (NO de la cantidad de materia) Magnitudes extensivas Magnitudes intensivas

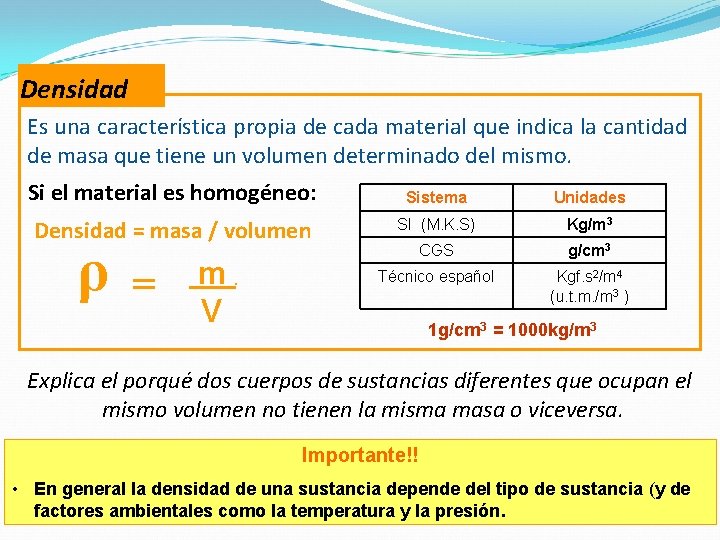

Densidad Es una característica propia de cada material que indica la cantidad de masa que tiene un volumen determinado del mismo. Si el material es homogéneo: Sistema Unidades Densidad = masa / volumen SI (M. K. S) Kg/m 3 CGS g/cm 3 Técnico español Kgf. s 2/m 4 (u. t. m. /m 3 ) ρ = m V . 1 g/cm 3 = 1000 kg/m 3 Explica el porqué dos cuerpos de sustancias diferentes que ocupan el mismo volumen no tienen la misma masa o viceversa. Importante!! • En general la densidad de una sustancia depende del tipo de sustancia (y de factores ambientales como la temperatura y la presión.

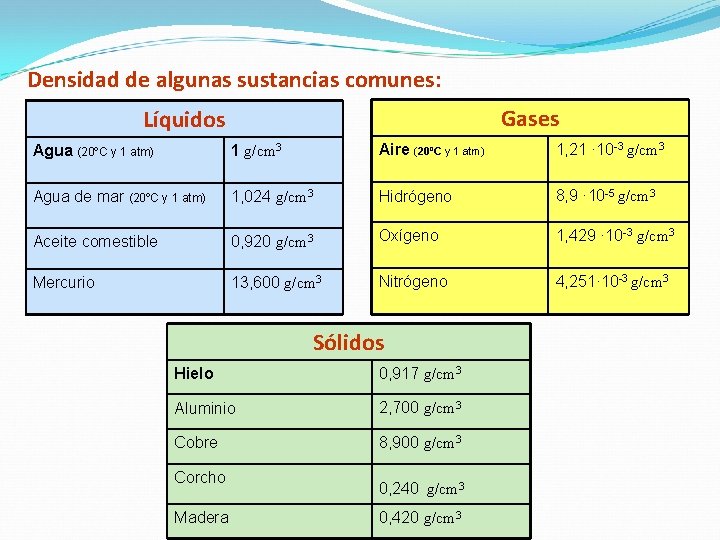

Densidad de algunas sustancias comunes: Gases Líquidos Agua (20ºC y 1 atm) 1 g/cm 3 Aire (20ºC y 1 atm) 1, 21 · 10 -3 g/cm 3 Agua de mar (20ºC y 1 atm) 1, 024 g/cm 3 Hidrógeno 8, 9 · 10 -5 g/cm 3 Aceite comestible 0, 920 g/cm 3 Oxígeno 1, 429 · 10 -3 g/cm 3 Mercurio 13, 600 g/cm 3 Nitrógeno 4, 251· 10 -3 g/cm 3 Sólidos Hielo 0, 917 g/cm 3 Aluminio 2, 700 g/cm 3 Cobre 8, 900 g/cm 3 Corcho Madera 0, 240 g/cm 3 0, 420 g/cm 3

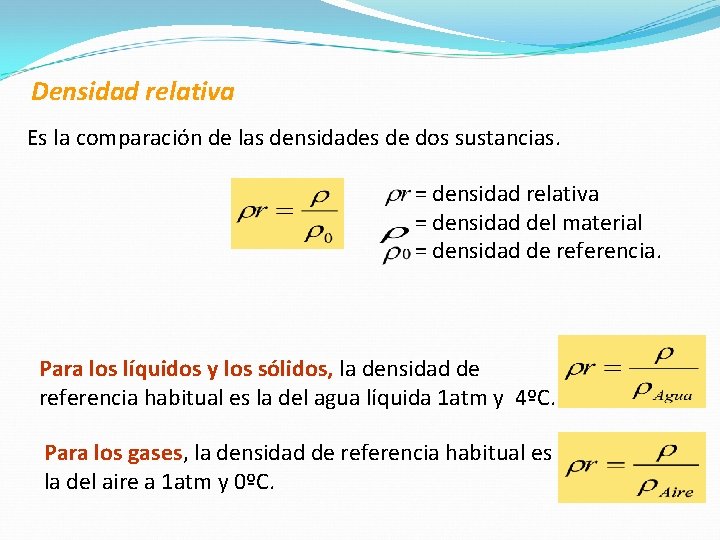

Densidad relativa Es la comparación de las densidades de dos sustancias. = densidad relativa = densidad del material = densidad de referencia. Para los líquidos y los sólidos, la densidad de referencia habitual es la del agua líquida 1 atm y 4ºC. Para los gases, la densidad de referencia habitual es la del aire a 1 atm y 0ºC.

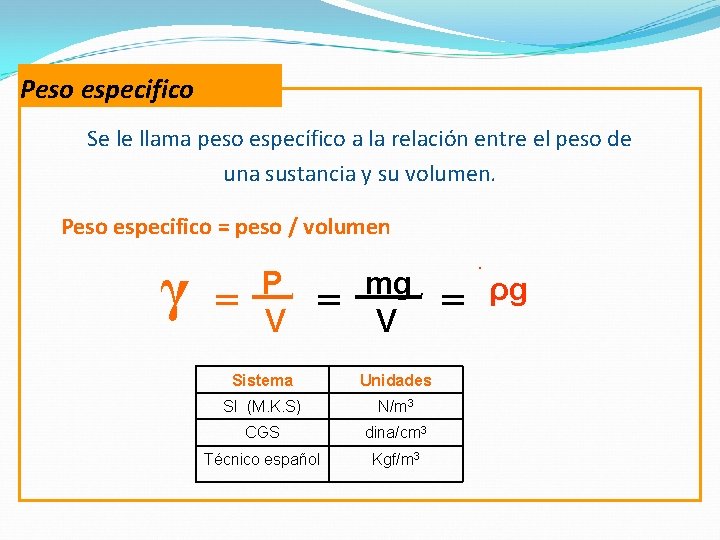

Peso especifico Se le llama peso específico a la relación entre el peso de una sustancia y su volumen. Peso especifico = peso / volumen γ = P V . = mg V . . Sistema Unidades SI (M. K. S) N/m 3 CGS dina/cm 3 Técnico español Kgf/m 3 = ρg

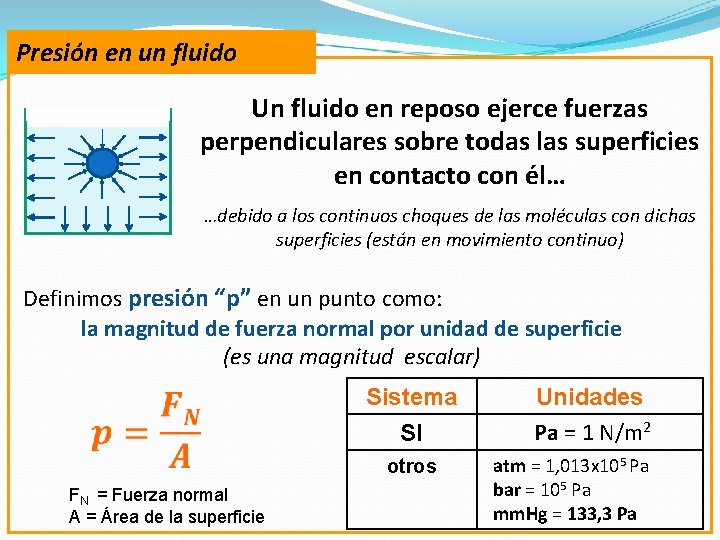

Presión en un fluido Un fluido en reposo ejerce fuerzas perpendiculares sobre todas las superficies en contacto con él… …debido a los continuos choques de las moléculas con dichas superficies (están en movimiento continuo) Definimos presión “p” en un punto como: la magnitud de fuerza normal por unidad de superficie (es una magnitud escalar) Sistema SI otros FN = Fuerza normal A = Área de la superficie Unidades Pa = 1 N/m 2 atm = 1, 013 x 105 Pa bar = 105 Pa mm. Hg = 133, 3 Pa

Principio Fundamental de la hidrostática La presión en un punto del interior de un fluido (presión hidrostática) es directamente proporcional a su densidad, a la profundidad que se encuentre dicho punto y a la gravedad del sitio en el que se encuentre el fluido. h P Presión Hidrostática

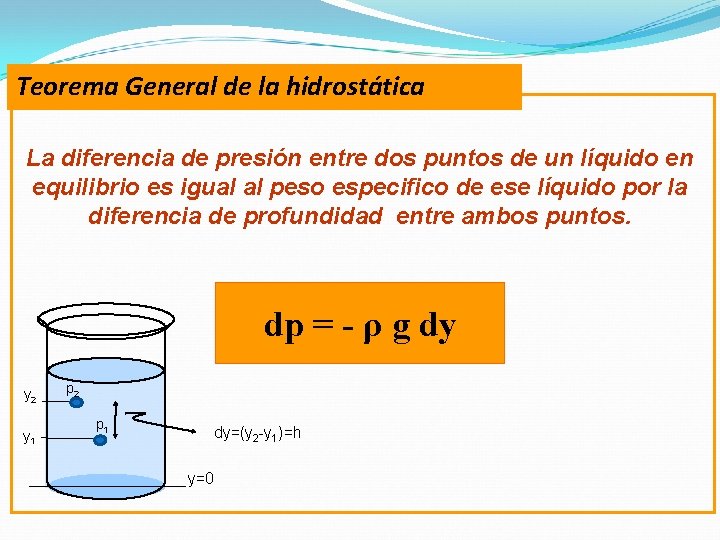

Teorema General de la hidrostática La diferencia de presión entre dos puntos de un líquido en equilibrio es igual al peso especifico de ese líquido por la diferencia de profundidad entre ambos puntos. dp = - ρ g dy y 2 y 1 p 2 p 1 dy=(y 2 -y 1)=h y=0

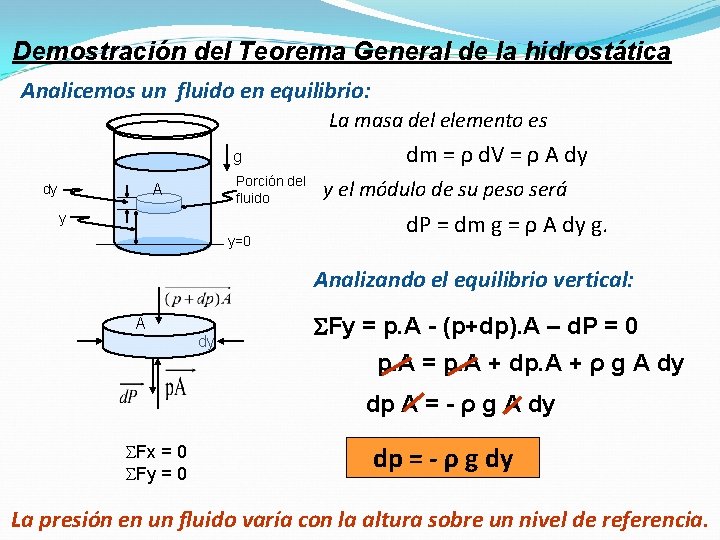

Demostración del Teorema General de la hidrostática Analicemos un fluido en equilibrio: La masa del elemento es g Porción del fluido A dy y y=0 dm = ρ d. V = ρ A dy y el módulo de su peso será d. P = dm g = ρ A dy g. Analizando el equilibrio vertical: A dy Fy = p. A - (p+dp). A – d. P = 0 p. A = p. A + dp. A + ρ g A dy dp A = - ρ g A dy Fx = 0 Fy = 0 dp = - ρ g dy La presión en un fluido varía con la altura sobre un nivel de referencia.

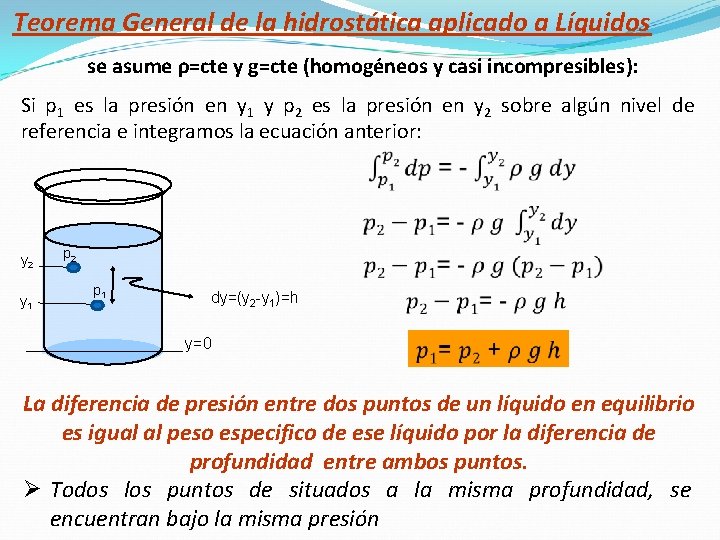

Teorema General de la hidrostática aplicado a Líquidos se asume ρ=cte y g=cte (homogéneos y casi incompresibles): Si p 1 es la presión en y 1 y p 2 es la presión en y 2 sobre algún nivel de referencia e integramos la ecuación anterior: y 2 y 1 p 2 p 1 dy=(y 2 -y 1)=h y=0 La diferencia de presión entre dos puntos de un líquido en equilibrio es igual al peso especifico de ese líquido por la diferencia de profundidad entre ambos puntos. Ø Todos los puntos de situados a la misma profundidad, se encuentran bajo la misma presión

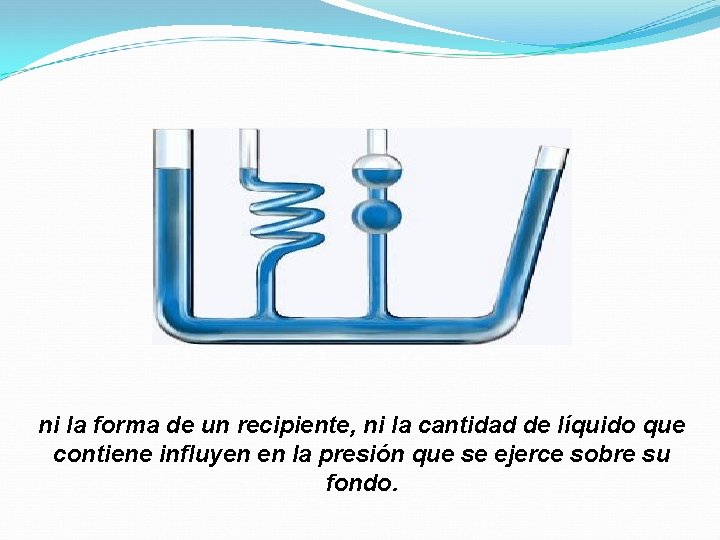

ni la forma de un recipiente, ni la cantidad de líquido que contiene influyen en la presión que se ejerce sobre su fondo.

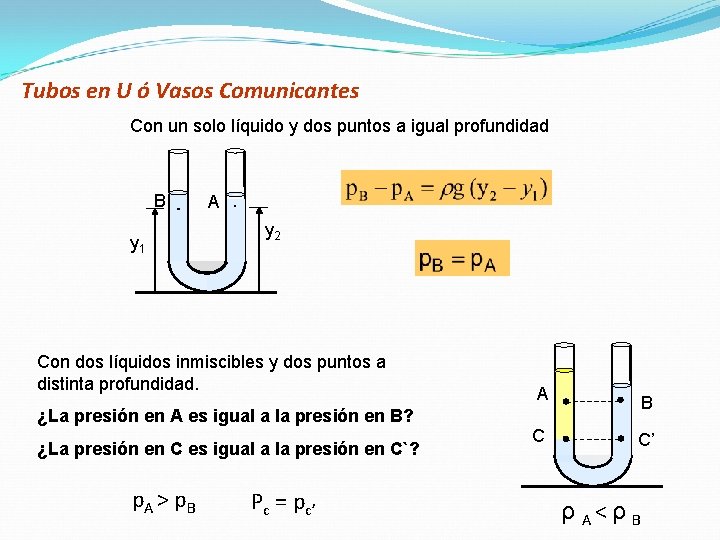

Tubos en U ó Vasos Comunicantes Con un solo líquido y dos puntos a igual profundidad B y 1 A y 2 Con dos líquidos inmiscibles y dos puntos a distinta profundidad. A B ¿La presión en A es igual a la presión en B? ¿La presión en C es igual a la presión en C`? p. A > p. B Pc = pc’ C C’ ρ A < ρ B

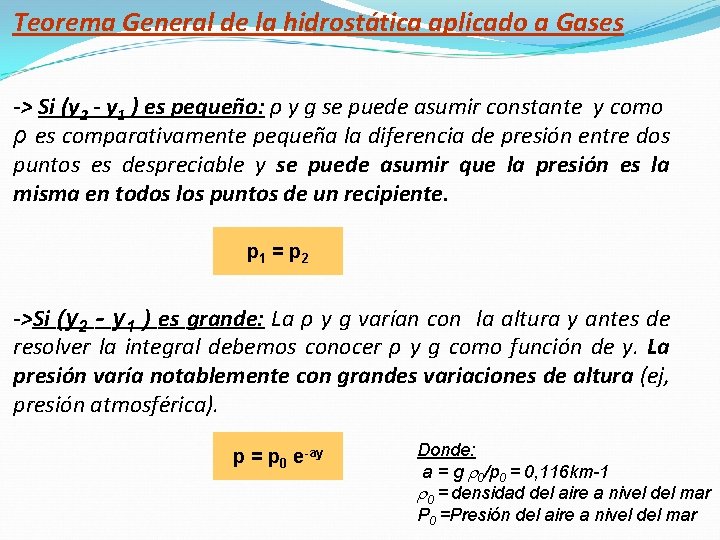

Teorema General de la hidrostática aplicado a Gases -> Si (y 2 - y 1 ) es pequeño: ρ y g se puede asumir constante y como ρ es comparativamente pequeña la diferencia de presión entre dos puntos es despreciable y se puede asumir que la presión es la misma en todos los puntos de un recipiente. p 1 = p 2 ->Si (y 2 - y 1 ) es grande: La ρ y g varían con la altura y antes de resolver la integral debemos conocer ρ y g como función de y. La presión varía notablemente con grandes variaciones de altura (ej, presión atmosférica). p = p 0 e-ay Donde: a = g 0/p 0 = 0, 116 km-1 0 = densidad del aire a nivel del mar P 0 =Presión del aire a nivel del mar

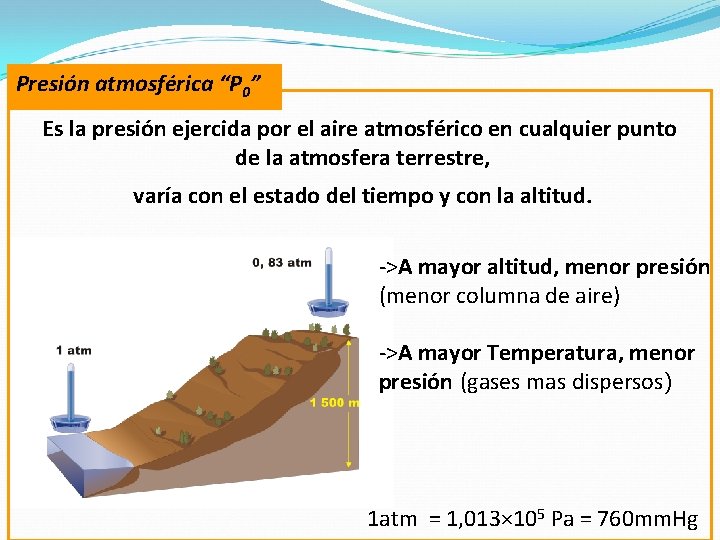

Presión atmosférica “P 0” Es la presión ejercida por el aire atmosférico en cualquier punto de la atmosfera terrestre, varía con el estado del tiempo y con la altitud. ->A mayor altitud, menor presión (menor columna de aire) ->A mayor Temperatura, menor presión (gases mas dispersos) 1 atm = 1, 013× 105 Pa = 760 mm. Hg

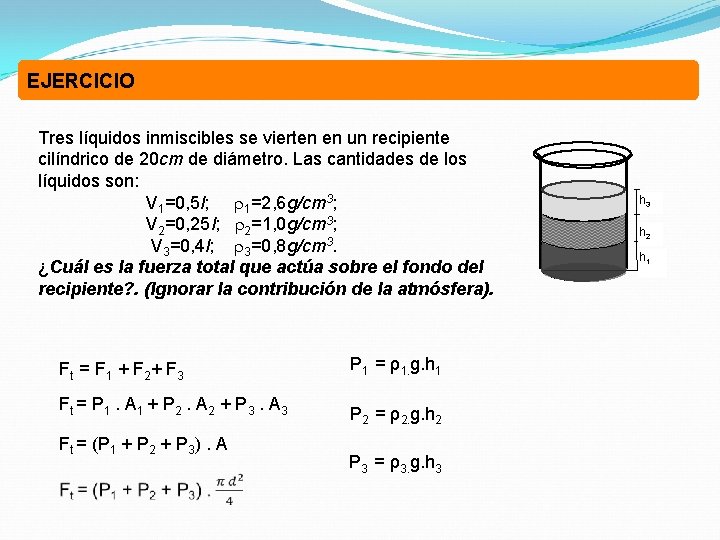

EJERCICIO Tres líquidos inmiscibles se vierten en un recipiente cilíndrico de 20 cm de diámetro. Las cantidades de los líquidos son: V 1=0, 5 l; 1=2, 6 g/cm 3; V 2=0, 25 l; 2=1, 0 g/cm 3; V 3=0, 4 l; 3=0, 8 g/cm 3. ¿Cuál es la fuerza total que actúa sobre el fondo del recipiente? . (Ignorar la contribución de la atmósfera). Ft = F 1 + F 2+ F 3 Ft = P 1. A 1 + P 2. A 2 + P 3. A 3 Ft = (P 1 + P 2 + P 3). A P 1 = ρ1. g. h 1 P 2 = ρ2. g. h 2 P 3 = ρ3. g. h 3 h 2 h 1

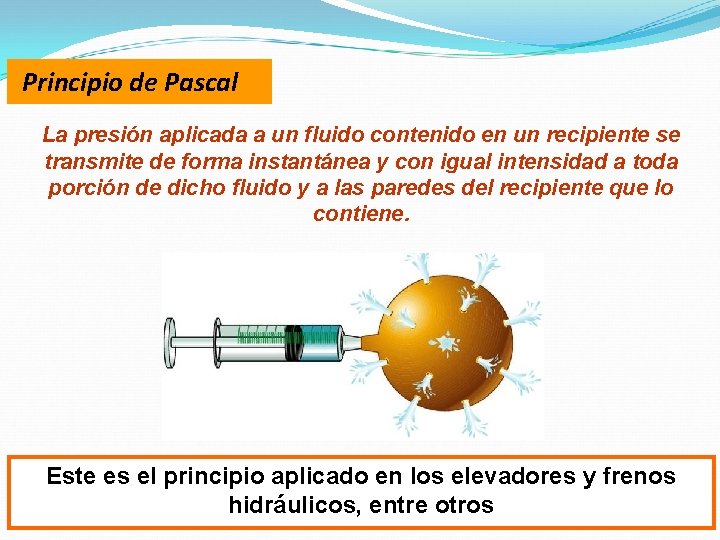

Principio de Pascal La presión aplicada a un fluido contenido en un recipiente se transmite de forma instantánea y con igual intensidad a toda porción de dicho fluido y a las paredes del recipiente que lo contiene. Este es el principio aplicado en los elevadores y frenos hidráulicos, entre otros

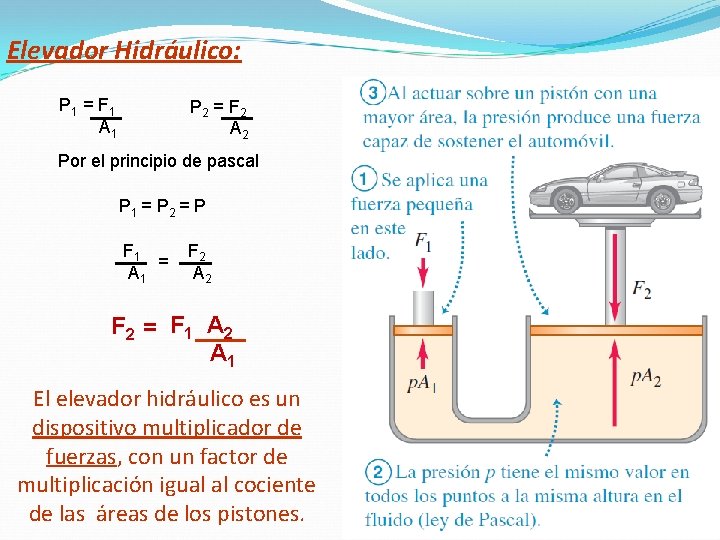

Elevador Hidráulico: P 1 = F 1 A 1 P 2 = F 2 A 2 Por el principio de pascal P 1 = P 2 = P F 1 F 2 = A 1 A 2 F 2 = F 1 A 2 A 1 El elevador hidráulico es un dispositivo multiplicador de fuerzas, con un factor de multiplicación igual al cociente de las áreas de los pistones.

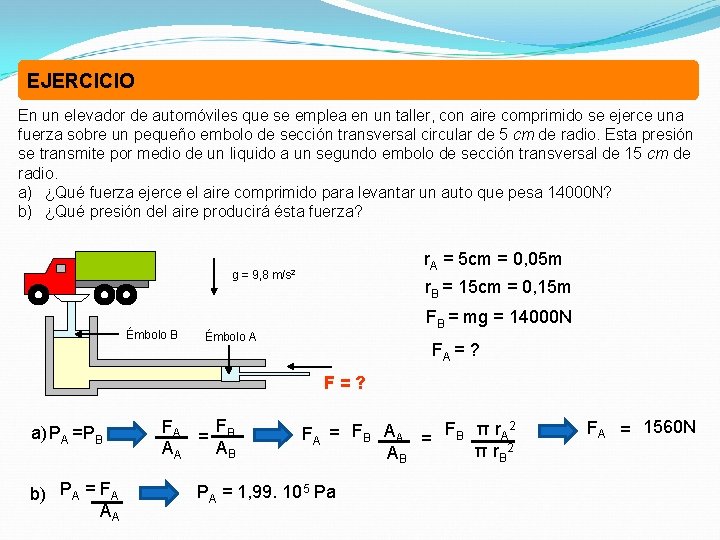

EJERCICIO En un elevador de automóviles que se emplea en un taller, con aire comprimido se ejerce una fuerza sobre un pequeño embolo de sección transversal circular de 5 cm de radio. Esta presión se transmite por medio de un liquido a un segundo embolo de sección transversal de 15 cm de radio. a) ¿Qué fuerza ejerce el aire comprimido para levantar un auto que pesa 14000 N? b) ¿Qué presión del aire producirá ésta fuerza? r. A = 5 cm = 0, 05 m g = 9, 8 m/s 2 Émbolo B r. B = 15 cm = 0, 15 m FB = mg = 14000 N Émbolo A FA = ? F=? a) PA =PB b) PA = FA AA F FA = B AB AA 2 FA = FB AA = FB π r. A π r. B 2 AB PA = 1, 99. 105 Pa FA = 1560 N

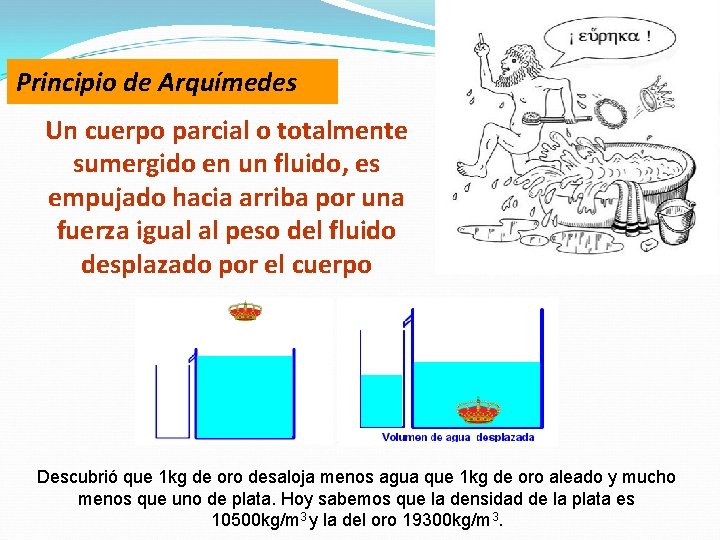

Principio de Arquímedes Un cuerpo parcial o totalmente sumergido en un fluido, es empujado hacia arriba por una fuerza igual al peso del fluido desplazado por el cuerpo Descubrió que 1 kg de oro desaloja menos agua que 1 kg de oro aleado y mucho menos que uno de plata. Hoy sabemos que la densidad de la plata es 10500 kg/m 3 y la del oro 19300 kg/m 3.

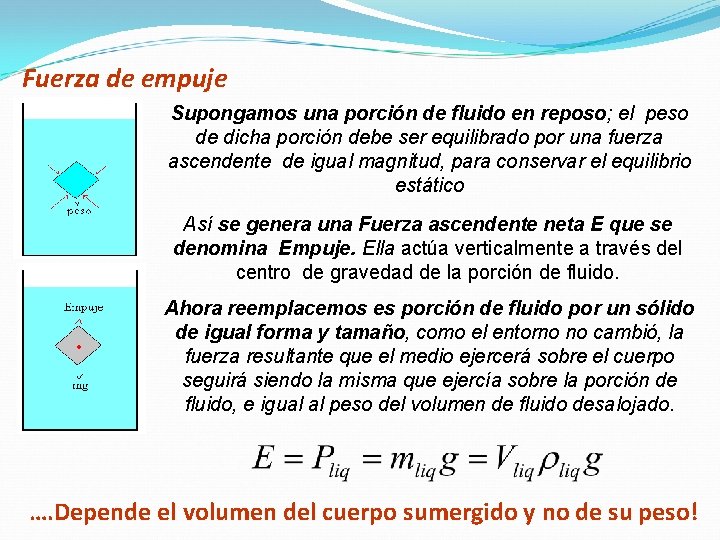

Fuerza de empuje Supongamos una porción de fluido en reposo; el peso de dicha porción debe ser equilibrado por una fuerza ascendente de igual magnitud, para conservar el equilibrio estático Así se genera una Fuerza ascendente neta E que se denomina Empuje. Ella actúa verticalmente a través del centro de gravedad de la porción de fluido. Ahora reemplacemos es porción de fluido por un sólido de igual forma y tamaño, como el entorno no cambió, la fuerza resultante que el medio ejercerá sobre el cuerpo seguirá siendo la misma que ejercía sobre la porción de fluido, e igual al peso del volumen de fluido desalojado. …. Depende el volumen del cuerpo sumergido y no de su peso!

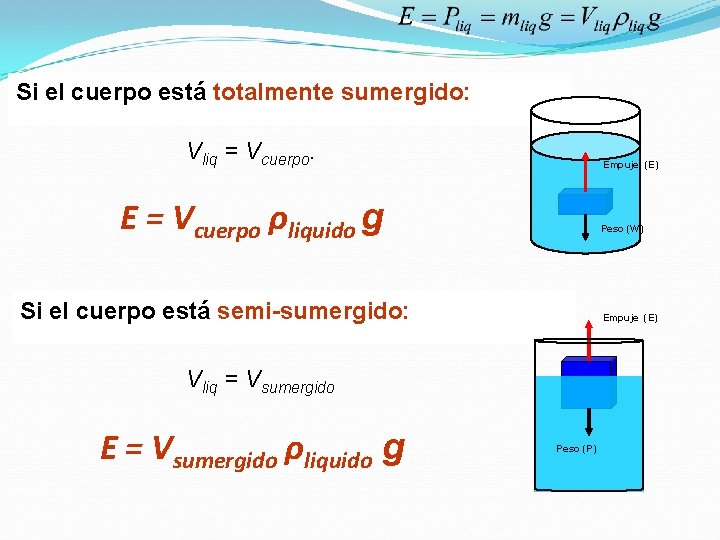

Si el cuerpo está totalmente sumergido: Vliq = Vcuerpo. Empuje (E) E = Vcuerpo ρliquido g Peso (W) Si el cuerpo está semi-sumergido: Empuje (E) Vliq = Vsumergido E = Vsumergido ρliquido g Peso (P)

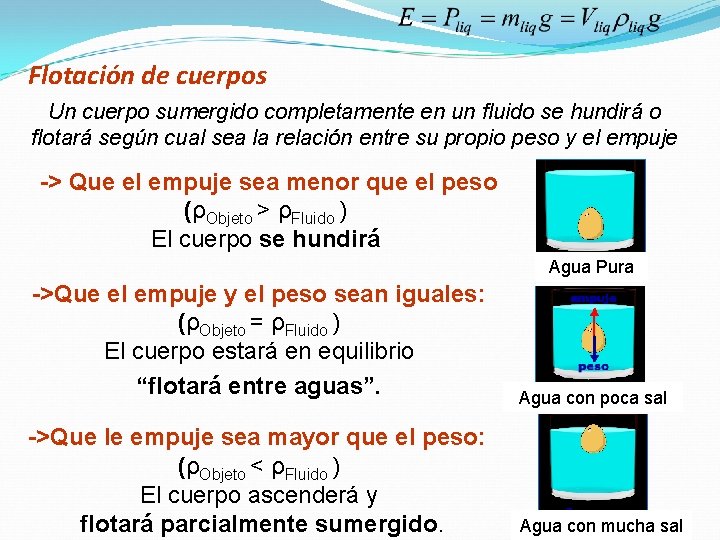

Flotación de cuerpos Un cuerpo sumergido completamente en un fluido se hundirá o flotará según cual sea la relación entre su propio peso y el empuje -> Que el empuje sea menor que el peso (ρObjeto > ρFluido ) El cuerpo se hundirá Agua Pura ->Que el empuje y el peso sean iguales: (ρObjeto = ρFluido ) El cuerpo estará en equilibrio “flotará entre aguas”. Agua con poca sal ->Que le empuje sea mayor que el peso: (ρObjeto < ρFluido ) El cuerpo ascenderá y flotará parcialmente sumergido. Agua con mucha sal

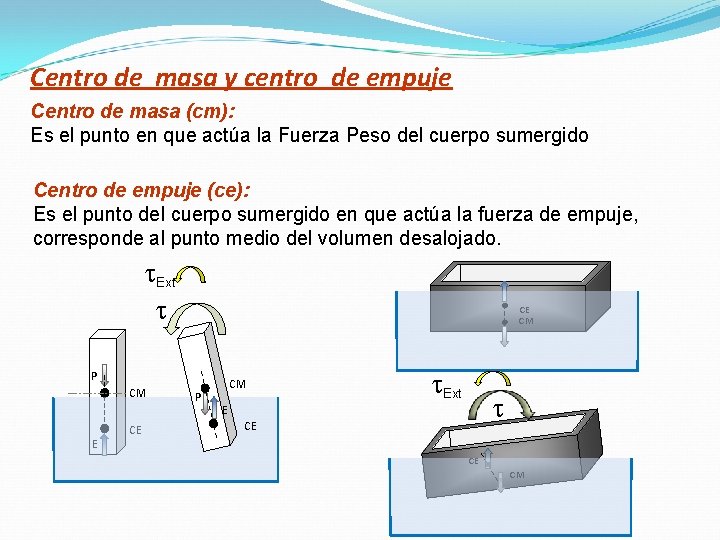

Centro de masa y centro de empuje Centro de masa (cm): Es el punto en que actúa la Fuerza Peso del cuerpo sumergido Centro de empuje (ce): Es el punto del cuerpo sumergido en que actúa la fuerza de empuje, corresponde al punto medio del volumen desalojado. Ext CE CM P CM E CE P CM Ext E CE CE CM

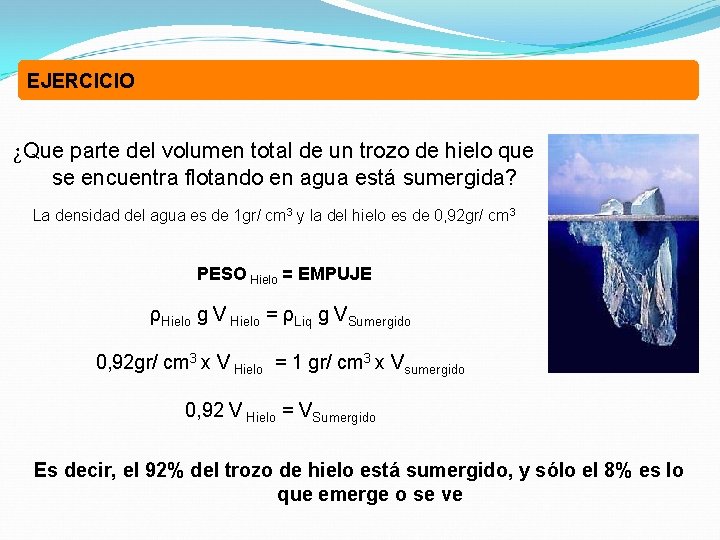

EJERCICIO ¿Que parte del volumen total de un trozo de hielo que se encuentra flotando en agua está sumergida? La densidad del agua es de 1 gr/ cm 3 y la del hielo es de 0, 92 gr/ cm 3 PESO Hielo = EMPUJE ρHielo g V Hielo = ρLiq g VSumergido 0, 92 gr/ cm 3 x V Hielo = 1 gr/ cm 3 x Vsumergido 0, 92 V Hielo = VSumergido Es decir, el 92% del trozo de hielo está sumergido, y sólo el 8% es lo que emerge o se ve

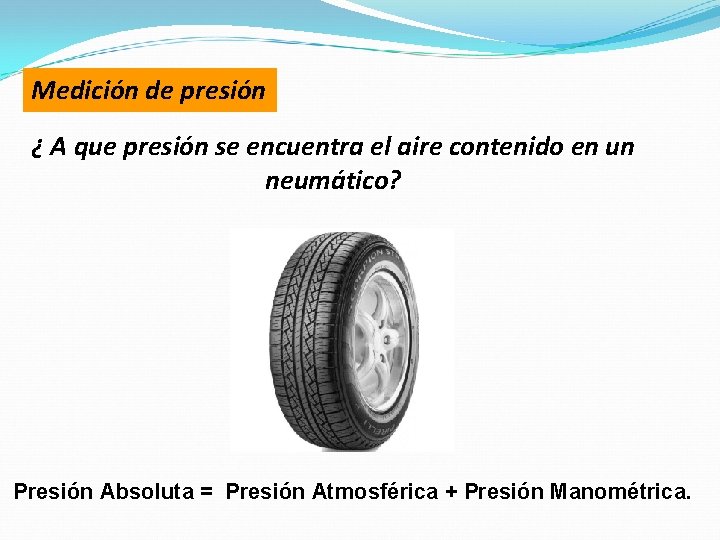

Medición de presión ¿ A que presión se encuentra el aire contenido en un neumático? Presión Absoluta = Presión Atmosférica + Presión Manométrica.

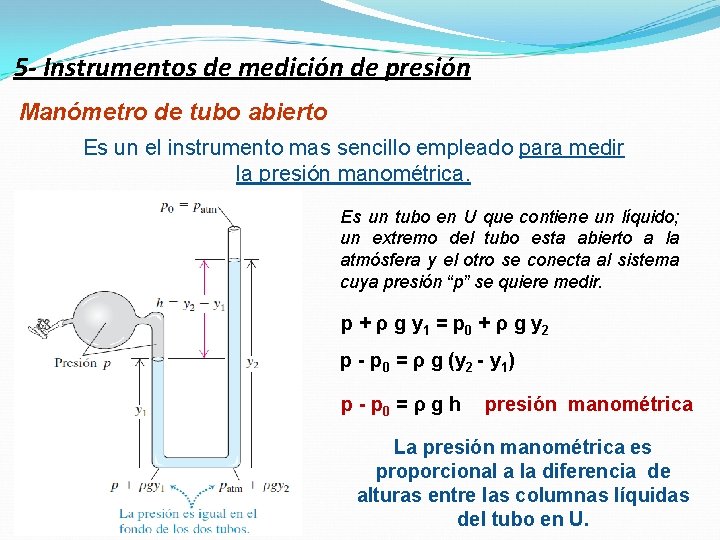

5 - Instrumentos de medición de presión Manómetro de tubo abierto Es un el instrumento mas sencillo empleado para medir la presión manométrica. Es un tubo en U que contiene un líquido; un extremo del tubo esta abierto a la atmósfera y el otro se conecta al sistema cuya presión “p” se quiere medir. p + ρ g y 1 = p 0 + ρ g y 2 p - p 0 = ρ g (y 2 - y 1) p - p 0 = ρ g h presión manométrica La presión manométrica es proporcional a la diferencia de alturas entre las columnas líquidas del tubo en U.

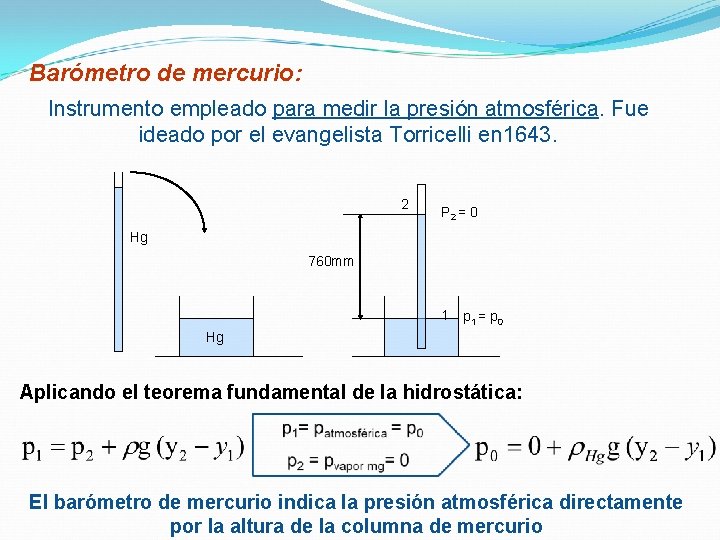

Barómetro de mercurio: Instrumento empleado para medir la presión atmosférica. Fue ideado por el evangelista Torricelli en 1643. 2 P 2 = 0 Hg 760 mm 1 p 1 = p 0 Hg Aplicando el teorema fundamental de la hidrostática: El barómetro de mercurio indica la presión atmosférica directamente por la altura de la columna de mercurio

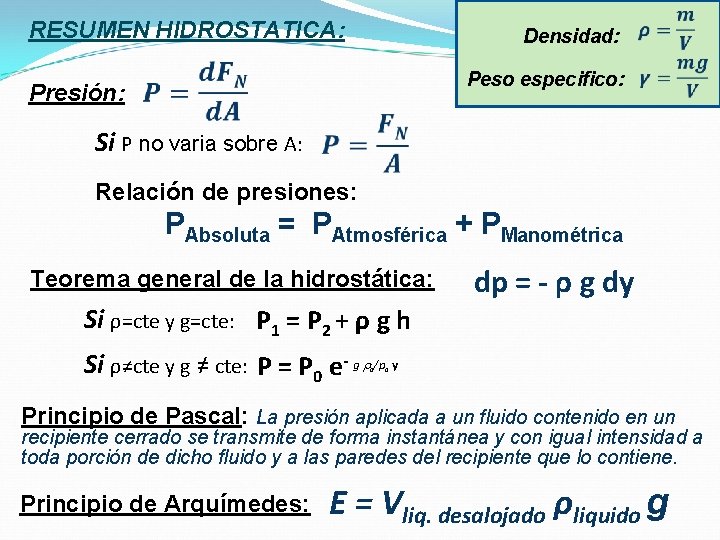

RESUMEN HIDROSTATICA: Presión: Densidad: Peso especifico: Si P no varia sobre A: Relación de presiones: PAbsoluta = PAtmosférica + PManométrica Teorema general de la hidrostática: dp = - ρ g dy Si ρ=cte y g=cte: P 1 = P 2 + ρ g h Si ρ≠cte y g ≠ cte: P = P 0 e- g /p y 0 0 Principio de Pascal: La presión aplicada a un fluido contenido en un recipiente cerrado se transmite de forma instantánea y con igual intensidad a toda porción de dicho fluido y a las paredes del recipiente que lo contiene. Principio de Arquímedes: E = Vliq. desalojado ρliquido g
