Mechaniza prostedky na set a szen Modernizace vuky

Mechanizačí prostředky na setí a sázení Modernizace výuky odborných předmětů Reg. č. projektu: CZ. 1. 07/1. 1. 08/03. 0032

zásobník rám zavlačovače převody semenovody výsevní ústrojí secí botky

zásobník rám převody secí botky výsevní ústrojí

Konstrukce n Rám – nosná část stroje n Zásobník – zásoba osiva, – čechrač - ve spodní části zásobníku načechrává osivo, zabraňuje ucpávání stroje – signalizační zařízení- ukazuje množství osiva v zásobníku

n Výsevní ústrojí – dávkuje osivo a rozděluje ho rovnoměrně do semenovodů – válečkové – hrotové – – kartáčkové – – pneumatické přetlakové – – pneumatické podtlakové-

– válečkové – semena jsou ze zásobníku vynášena rýhovanými válečky. Využíváno hojně různými výrobci secích strojů

– hrotové – semena jsou ze zásobníku vynášena válečky které mají na povrchu hroty různé velikosti. Např. secí stroj Amazone.

– kartáčkové – semena jsou ze zásobníku vynášena rotačními kartáčky. Využívá se hlavně při setí těžko sypatelných osiv (např. OV, TŽ)

Pneumatické přetlakové semena jsou ze zásobníku vynášena rýhovaným válečkem do proudu vzduchu. Ten unáší osivo difuzorem do rozdělovače, kde je osivo rozdělováno do jednotlivých semenovodů

Pneumatické přetlakové výsevní ústrojí

– Pneumatické podtlakové – semena jsou nasávána pod tlakem do otvorů výsevního kotouče, pootočením kotouče je podtlak přerušen a semeno vypadává do brázdy tvořené secí botkou. (semenovody chybí) Využívá se hlavně u přesných secích stojů

Semenovody – spojují výsevní ústrojí a secí botky. Musí umožňovat secím botkám kopírovat terén. n Secí botky – ukládají osivo do půdy n

n Převody – zajišťují přenos otáčivého pohybu na výsevní a dávkovací ústrojí – – – Od vývodového hřídele traktoru Od zadního kola traktoru Od kola secího stroje

Příslušenství n Znamenáky – vyznačení rýhy po ktreré traktorista pojede předním kolem traktoru při dalším přejezdu

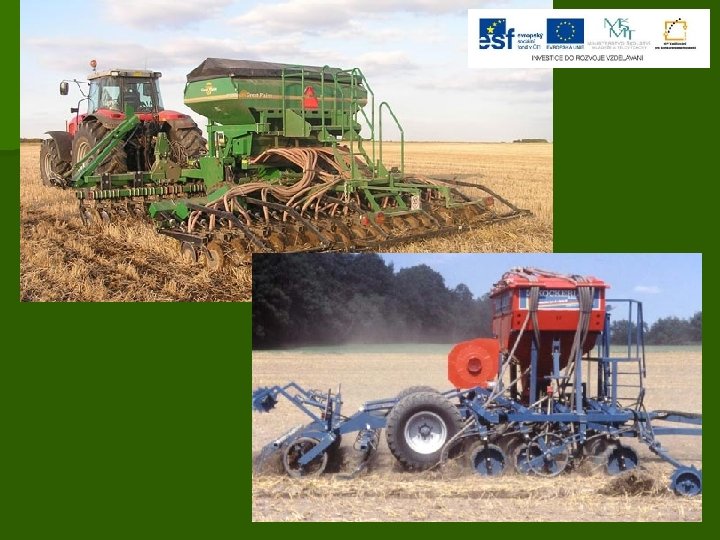

Secí kombinace

Bezorebné secí stroje
