Mechanische trillingen LES 1 SYSTEMEN MET EEN VRIJHEIDSGRAAD
- Slides: 48
Mechanische trillingen LES 1 – SYSTEMEN MET EEN VRIJHEIDSGRAAD Patrick Guillaume E-mail: patrick. guillaume@vub. ac. be Tel. : 02/6293566 Faculty of Engineering Department of Mechanical Engineering ACOUSTICS & VIBRATION RESEARCH GROUP Pleinlaan 2 • B-1050 Brussel • Belgium avrg@vub. ac. be • http: //avrg. vub. ac. be 1 3/3/2021 MECHANISCHE TRILLINGEN, LES 1, 2005
Overzicht cursus – Basisbegrippen – Trillingsisolatie en demping – Meten van trillingen – Sensoren – Optische meettechnieken – Analyse van trillingen – – Spectrale analyse Cepstrale analyse Orbitaalanalyse Schokgolfanalyse – Industrieel gebruik van trillingsanalyse – Normen – Kwaliteitscontrole – Predictief onderhoud – Trillingstesten – Modale analyse – Invloed van trillingen op het menselijk lichaam 2 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Noise and Vibration Cause – Dynamic forces – E. g. imbalance, wind, … Effect on people – Annoyance – Fatigue – Reduced comfort Effect on machines, buildings, … – – Wear Reduced performance Faulty operation Damage Vibration and Noise (i. e. unwanted sound) are closely related Is there a problem? – ISO Norms, … 3 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Who is responsible? Source – Dynamic forces Path – How the energy is transmitted (resonance? ) Receiver – How much noise/vibration can be tolerated? 4 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
5 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
6 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
7 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
8 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Inhoud les 1 – Modellering van een trillend systeem – Vrije trillingen – Resonantiefrequentie – Gedwongen trillingen – Isolatie van trillende machines 9 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Modellering van een machine (1) Dynamisch gedrag van trillende machines – Machine (starre blok) – Alternerende krachten, centrifugaalkrachten, … – Elastische verbinding tussen machine en fundering 10 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Modellering van een machine (2) Dynamisch gedrag van trillende machines – Starre verbinging tussen machine en fundering – Alternerende krachten, centrifugaalkrachten, … – Fundering rust op grond (elastische eigenschappen) 11 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Modellering van een machine (3) Dynamisch gedrag van trillende machines 12 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Mechanische elementen Discreet systeem met geïdealiseerde elementen – Starre massa’s (traagheidseigenschappen) – Veren (elastische eigenschappen) – Dempers (dempende eigenschappen) 13 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Mechanische parameters 14 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Massa (traagheidskrachten/momenten) Vrijheidsgraden (V. G. ) – 3 verplaatsing V. G. – 3 rotatie V. G. Z Y X 15 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Veerstijfheid (terugroepkrachten) Spiraal-, schroef-, bladveren, … – Lineaire veer 16 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Dempingscoëfficiënt Hydraulische dempers op auto’s, … – Laminaire stroming Viskeuze demping Structurele demping Coulomb demping – Lineaire demper 17 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Bewegingsvergelijking Lineair tijdsinvariante systemen (LTI) – Lineaire differentiaalvergelijking met constante coefficienten x(t) In afwezigheid van uitwendige krachten b 18 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Bewegingsvergelijking – geen demping Stel 19 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Vrije beweging bij eigenfrequentie 20 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Invloed massa en veerconstante 21 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Eigenfrequentie – Rayleigh’s methode Conservatief systeem met 1 V. G. – Snelheid van uitwisseling van potentiële naar kinetische energie 22 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Eigenfrequentie – Statische veerweg 23 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Equivalente massa van een veer 24 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Pneumatische vering - voertuigen Adiabatische toestandsverandering 25 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Massa, veer, demper systeem 26 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Bewegingsvergelijking – met demping 27 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Logaritmisch decrement 28 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel

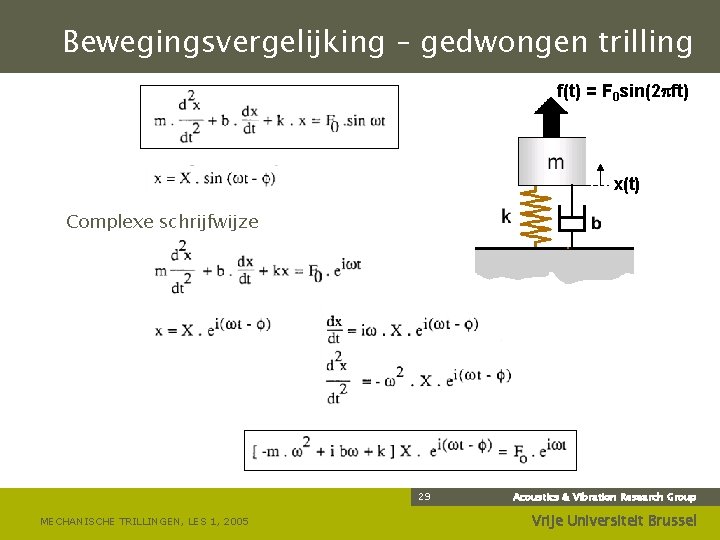

Bewegingsvergelijking – gedwongen trilling f(t) = F 0 sin(2 ft) x(t) Complexe schrijfwijze 29 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Krachtenvectordiagramma F( ) X( ) 30 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel

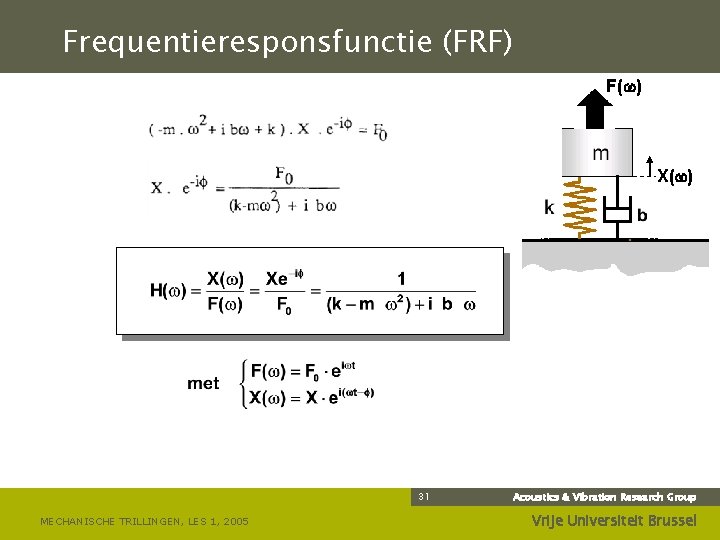

Frequentieresponsfunctie (FRF) F( ) X( ) 31 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Overzicht systeem met 1 V. G. Tijdsdomein Frequentiedomein (Laplace) f(t) x(t) – Dynamische stijfheid Z(s) (statische) stijfheid k Transferfunctiie Frequentie-Respons-Functie (FRF) 32 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Overzicht systeem met 1 V. G. Systeempolen – Poles : – – 33 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Frequency Response Function (FRF) – 0° -90° -180° Natural (eigen) frequency 34 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel

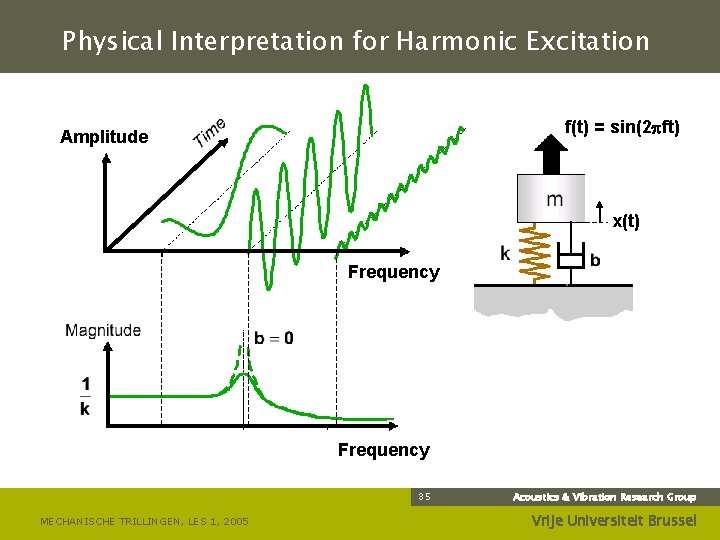

Physical Interpretation for Harmonic Excitation f(t) = sin(2 ft) Amplitude x(t) Frequency 35 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Dimensieloze grootheden 36 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Dynamische versterkingsfactor 37 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
SDOF Representation of Rotating Machinery M X( ) 38 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Vibration Isolation for Rotating Machinery Magnitude Phase 39 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Equivalente viskeuze demping Niet-viskeuze demping – Niet-lineaire bewegingsvergelijkingen Structurele (hysteretische) demping – Interne wrijving in vaste stoffen – Harmonische kracht 40 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel

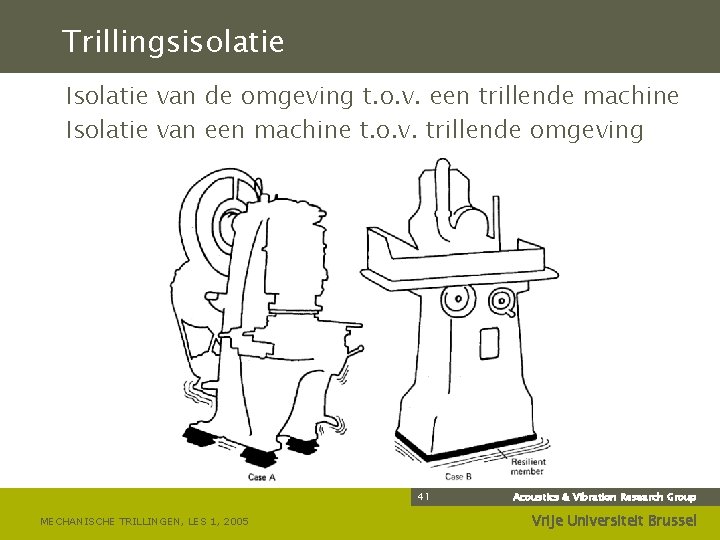

Trillingsisolatie Isolatie van de omgeving t. o. v. een trillende machine Isolatie van een machine t. o. v. trillende omgeving 41 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Trillingsisolatie Isolatie van de omgeving t. o. v. een trillende machine F( ) FT X( ) FT( ) 42 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Transmissibiliteit Magnitude c=0 Amplification Attenuation 43 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Voorbeeld 44 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
FT in geval van een centrifugaalkracht 45 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Rubber / Synthetische polymeren 46 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel

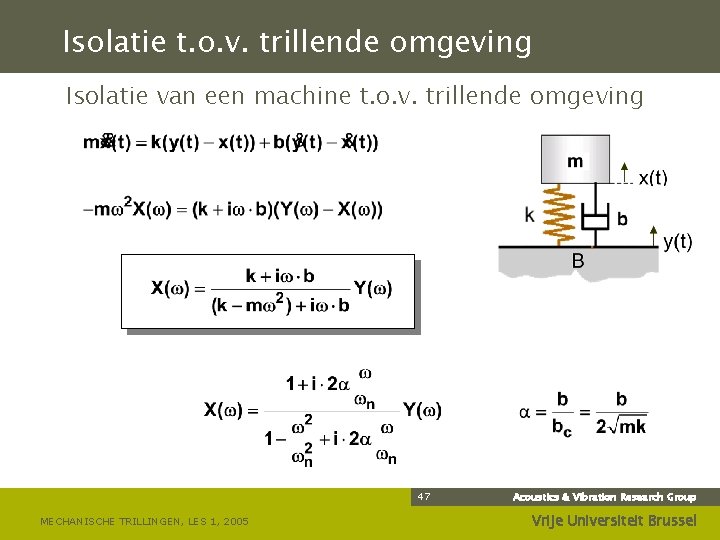

Isolatie t. o. v. trillende omgeving Isolatie van een machine t. o. v. trillende omgeving 47 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
Gedrag van een voertuig Trillingsisolatie van voertuigen (bvb. vrachtwagens) 48 MECHANISCHE TRILLINGEN, LES 1, 2005 Acoustics & Vibration Research Group Vrije Universiteit Brussel
