Mechanikai vizsgálatok

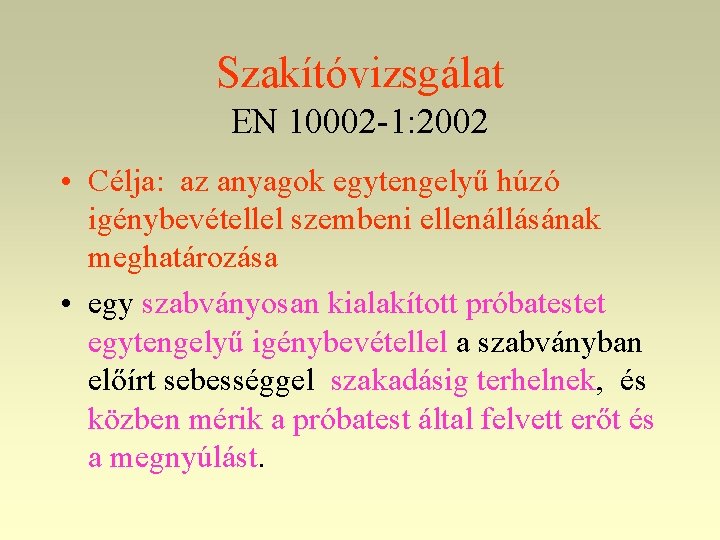

Szakítóvizsgálat EN 10002 -1: 2002 • Célja: az anyagok egytengelyű húzó igénybevétellel szembeni ellenállásának meghatározása • egy szabványosan kialakított próbatestet egytengelyű igénybevétellel a szabványban előírt sebességgel szakadásig terhelnek, és közben mérik a próbatest által felvett erőt és a megnyúlást.
A szakítóvizsgálat elve
Szakítópróbatest Arányos próbatest

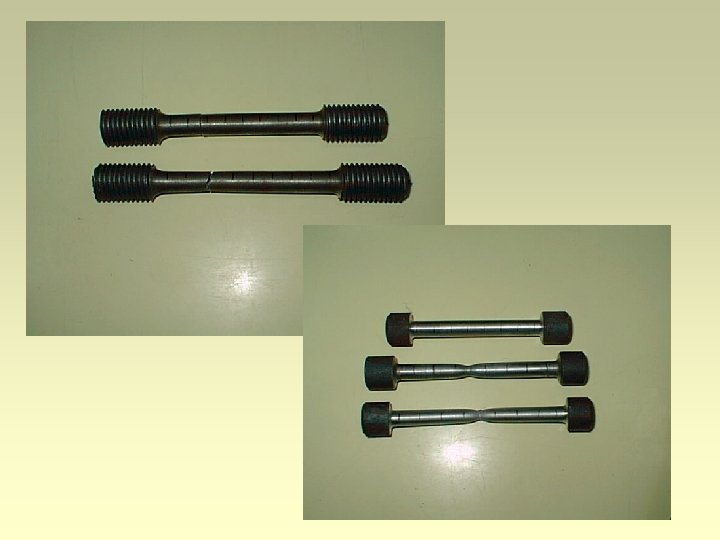

Szakítópróbatest Menetes befogás Lemez próbatestek Betonacél
Lágyacél szakítódiagramja A I. a rugalmas alakváltozás szakasza.
Lágyacél szakítódiagramja II. a. folyási szakasz az Fe. H erőnél kezdődik maradó alakváltozás megindulása
Lágyacél szakítódiagramja II. b. egyenletes alakváltozás szakasza. próbatest minden keresztmetszete egyenletesen alakváltozik. keményedés jelensége
Lágyacél szakítódiagramja III. kontrakciós szakasz a próbatest alakváltozása egy meghatározott téfogatrészre korlátozódik.
A szakadás folyamata
Mérnöki rendszer feszültség : = F/ So alakváltozás, fajlagos nyúlás : = L/Lo ahol F az erő So az eredeti keresztmetszet Lo a jeltávolság eredeti értéke L a megnyúlás
Valódi rendszer feszültség: alakváltozás azaz az integrálás után F az erő S a megváltozott keresztmetszet d. L a pillanatnyi megnyúlás a pillanatnyi hossz do az eredeti átmérő d a pillanatnyi átmérő
Folyáshatár A maradó alakváltozás kezdetét jelentő feszültség Mértékegysége: N/mm 2
Folyáshatár – egyezményes folyáshatár
Egyezményes folyáshatár A terhelt állapotban mért egyezményesfolyáshatár : N/mm 2 adott maradó alakváltozáshoz tartozó feszültség
Finomnyúlásmérés
Szakítószilárdság A szakítószilárdság a vizsgálat során mért legnagyobb terhelő erő és az eredeti keresztmetszet hányadosa: Mértékegysége: N/mm 2
Alakváltozási mérőszámok • Szakadási nyúlás vagy nyúlás. Jele: A Mértékegysége: %
Alakváltozási mérőszámok • Keresztmetszet csökkenés vagy kontrakció. Jele: Z Mértékegysége: %
A szakítóvizsgálat során kapott eredményeket befolyásolják a próbatest alakja, mérete, felületi minősége a terhelés növelésének sebessége a vizsgálati körülmények pl. a hőmérséklet
Fajlagos törésmunka Az anyag szívósságát jellemzi. A fajlagos törésmunka (Jele: Wc) sima, bemetszés nélküli próbatesten, a törés helyén mérve a külső erők munkája, amely a próbatestet törésig felemésztődik. Mértékegysége J/cm 3.
Korszerű szakítógép
Szakítóvizsgálat nagy hőmérsékleten
Az acél viselkedése magasabb hőmérsékleten
Nyomóvizsgálat Nyomószilárdság:
Példák a nyomóvizsgálatra
Hajlító vizsgálat Nyomott oldal Húzott oldal
Meghatározható mérőszám Hajlító szilárdság Jele: Rmh Mértékegysége: N/mm 2 ahol M a maximális hajlítónyomaték a K a keresztmetszeti tényező, ami kör keresztmetszet esetén négyszög keresztemetszetre
Hajlító vizsgálat
Keménységmérés a mérés gyors, egyszerű a darabon "roncsolásmentesen" elvégezhető az eredményekből egyéb anyagjellemzőkre is következtethetünk a technológiai folyamatba beilleszthető
A Brinell keménység értelmezése • Brinell keménységen az F terhelő erő és a lenyomat felületének hányadosát értjük. • Jele: HB. A gömbsüveg felülete D h. Ezzel a keménység számértéke: • A keménység mértékegység nélküli szám!
Vickers keménység mérőszáma A Vickers keménység a Brinellhez hasonlóan a terhelő erő és a lenyomat felületének hányadosa. A lenyomat felületének meghatározásához a terhelés megszüntetése után a négyzet alakú lenyomat átlóit (d) mérjük.
A Rockwell keménységmérés elve

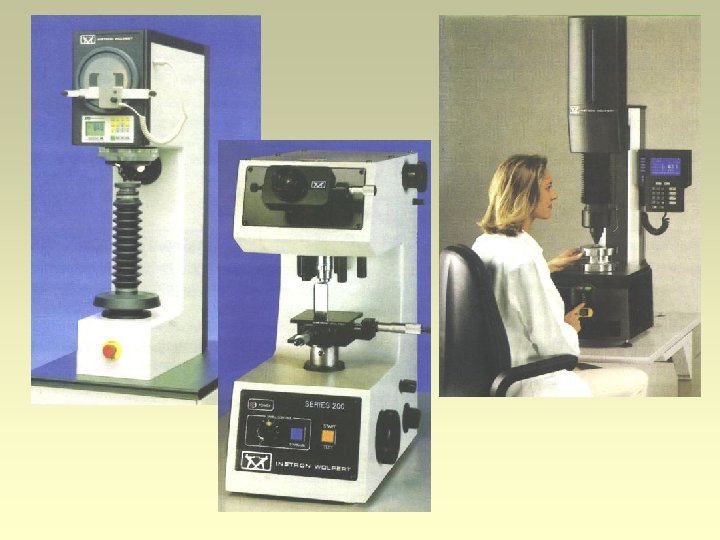

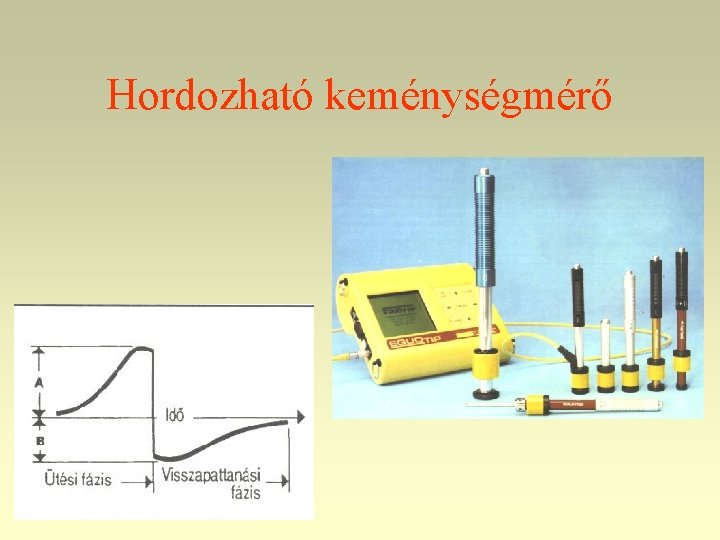

Hordozható keménységmérő
A különböző anyagok keménységi értékei
