Mechanik I Lsungen 2 3 Rollen und Flaschenzge

Mechanik I Lösungen

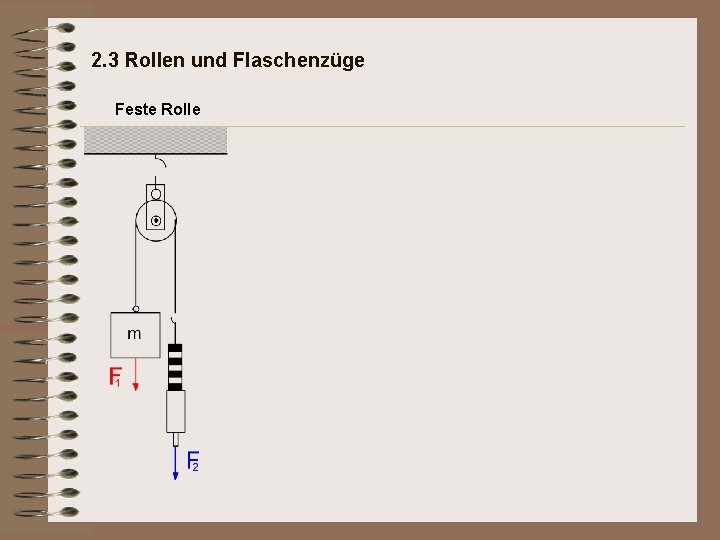

2. 3 Rollen und Flaschenzüge Feste Rolle

2. 3 Rollen und Flaschenzüge Feste Rolle

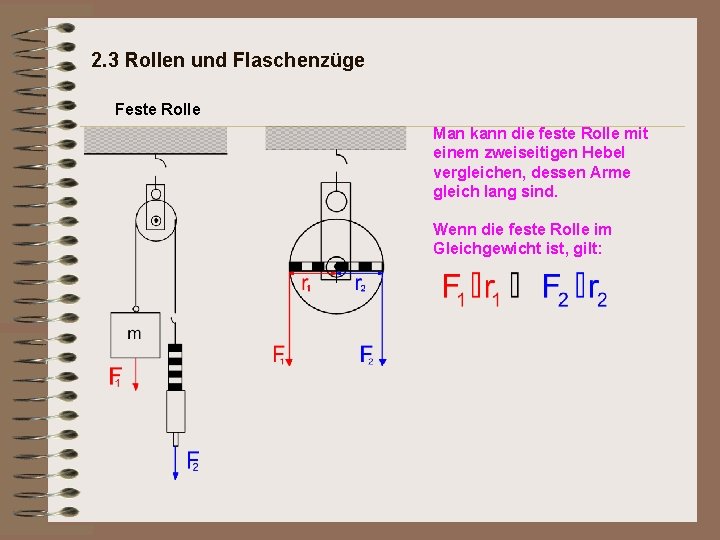

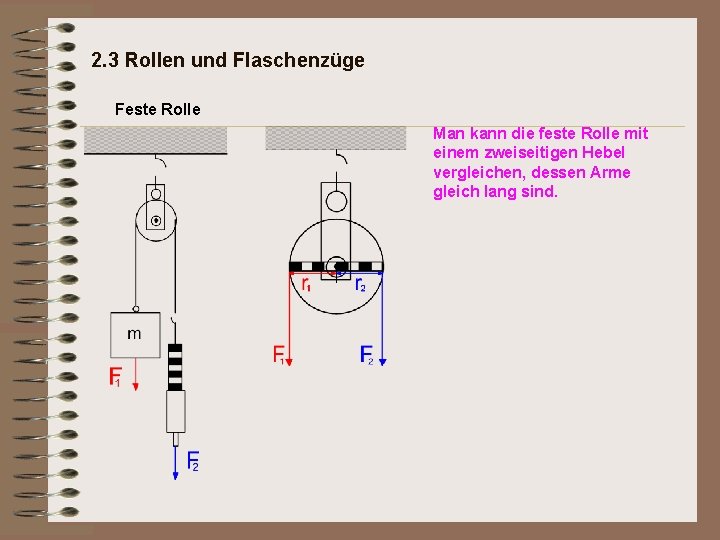

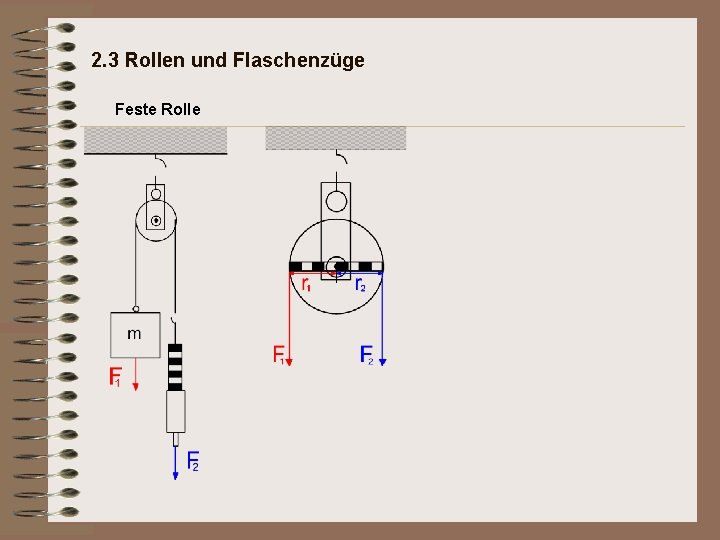

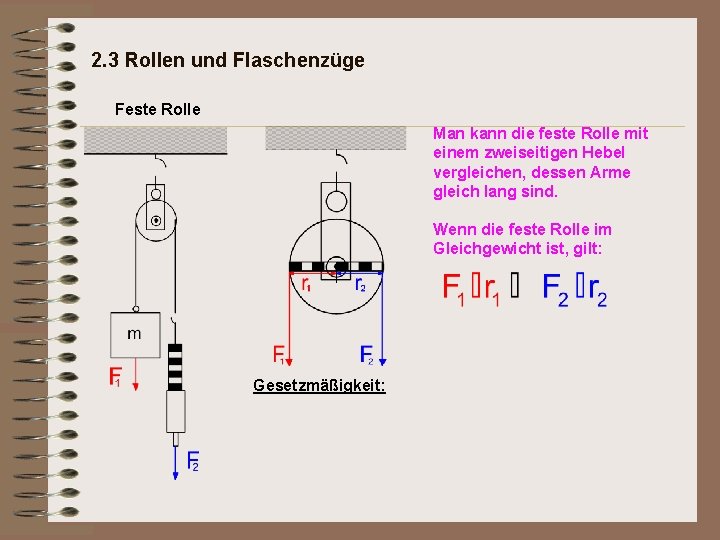

2. 3 Rollen und Flaschenzüge Feste Rolle Man kann die feste Rolle mit einem zweiseitigen Hebel vergleichen, dessen Arme gleich lang sind.

2. 3 Rollen und Flaschenzüge Feste Rolle Man kann die feste Rolle mit einem zweiseitigen Hebel vergleichen, dessen Arme gleich lang sind. Wenn die feste Rolle im Gleichgewicht ist, gilt:

2. 3 Rollen und Flaschenzüge Feste Rolle Man kann die feste Rolle mit einem zweiseitigen Hebel vergleichen, dessen Arme gleich lang sind. Wenn die feste Rolle im Gleichgewicht ist, gilt: Gesetzmäßigkeit:

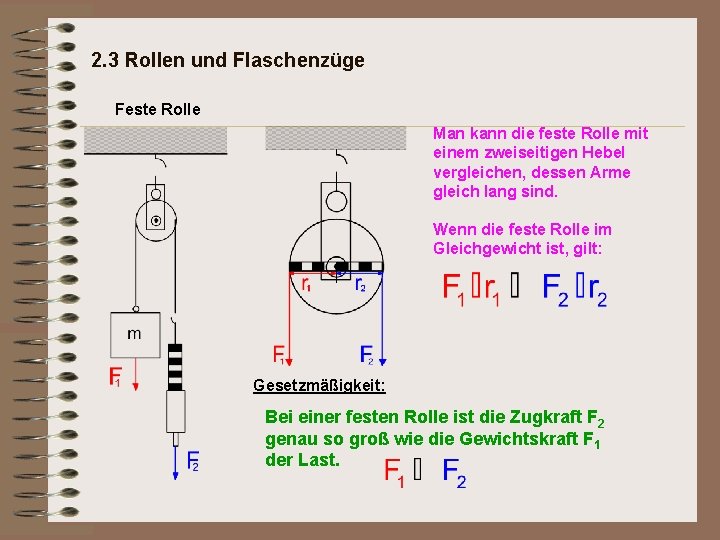

2. 3 Rollen und Flaschenzüge Feste Rolle Man kann die feste Rolle mit einem zweiseitigen Hebel vergleichen, dessen Arme gleich lang sind. Wenn die feste Rolle im Gleichgewicht ist, gilt: Gesetzmäßigkeit: Bei einer festen Rolle ist die Zugkraft F 2 genau so groß wie die Gewichtskraft F 1 der Last.

2. 3 Rollen und Flaschenzüge Feste Rolle Man kann die feste Rolle mit einem zweiseitigen Hebel vergleichen, dessen Arme gleich lang sind. Wenn die feste Rolle im Gleichgewicht ist, gilt: Gesetzmäßigkeit: Bei einer festen Rolle ist die Zugkraft F 2 genau so groß wie die Gewichtskraft F 1 der Last.

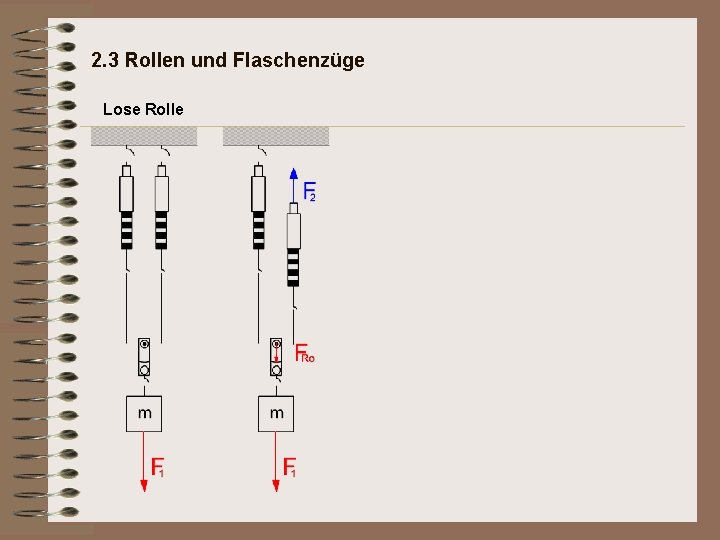

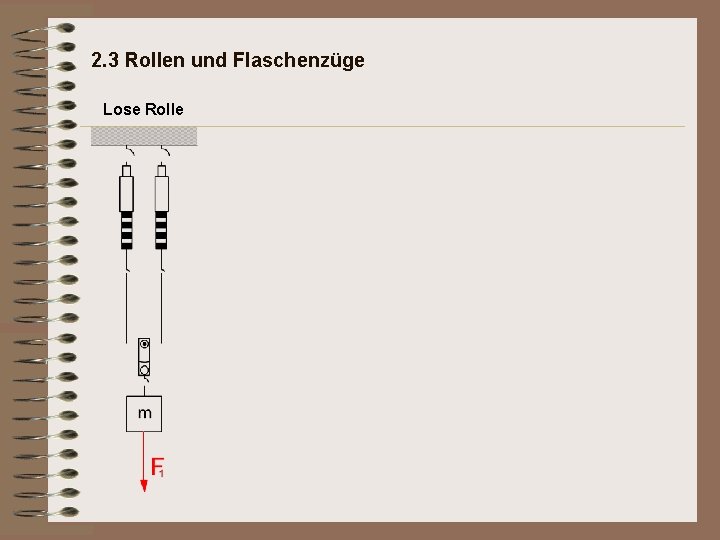

2. 3 Rollen und Flaschenzüge Lose Rolle

2. 3 Rollen und Flaschenzüge Lose Rolle

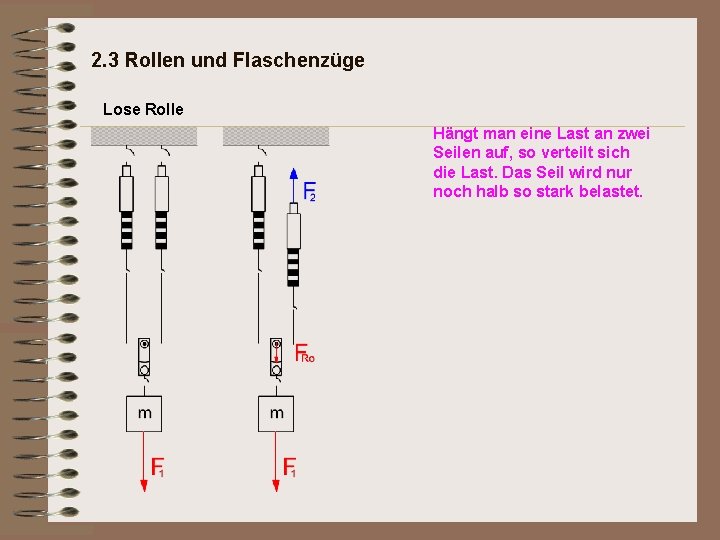

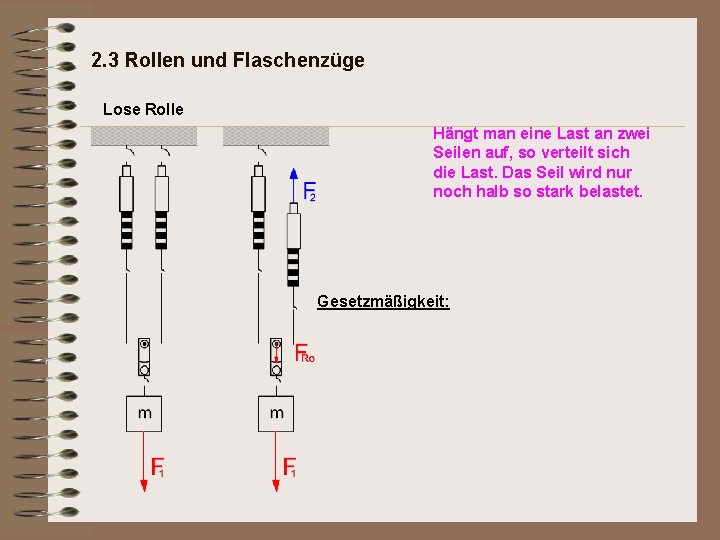

2. 3 Rollen und Flaschenzüge Lose Rolle Hängt man eine Last an zwei Seilen auf, so verteilt sich die Last. Das Seil wird nur noch halb so stark belastet.

2. 3 Rollen und Flaschenzüge Lose Rolle Hängt man eine Last an zwei Seilen auf, so verteilt sich die Last. Das Seil wird nur noch halb so stark belastet. Gesetzmäßigkeit:

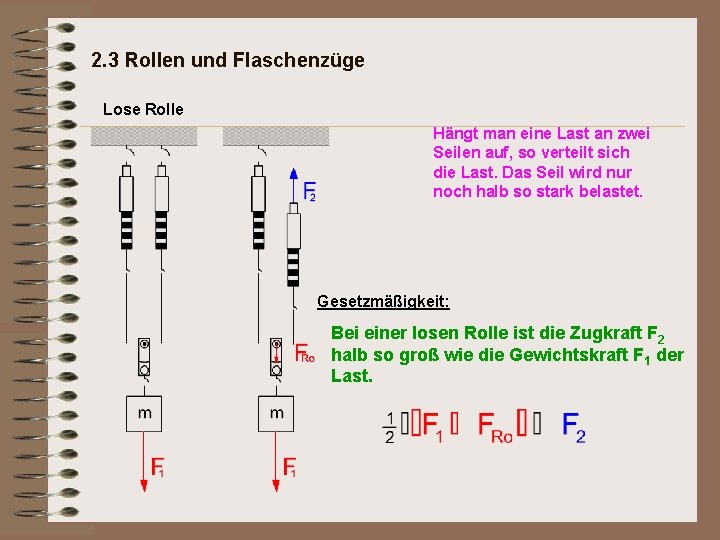

2. 3 Rollen und Flaschenzüge Lose Rolle Hängt man eine Last an zwei Seilen auf, so verteilt sich die Last. Das Seil wird nur noch halb so stark belastet. Gesetzmäßigkeit: Bei einer losen Rolle ist die Zugkraft F 2 halb so groß wie die Gewichtskraft F 1 der Last.

2. 3 Rollen und Flaschenzüge Lose Rolle Hängt man eine Last an zwei Seilen auf, so verteilt sich die Last. Das Seil wird nur noch halb so stark belastet. Gesetzmäßigkeit: Bei einer losen Rolle ist die Zugkraft F 2 halb so groß wie die Gewichtskraft F 1 der Last.

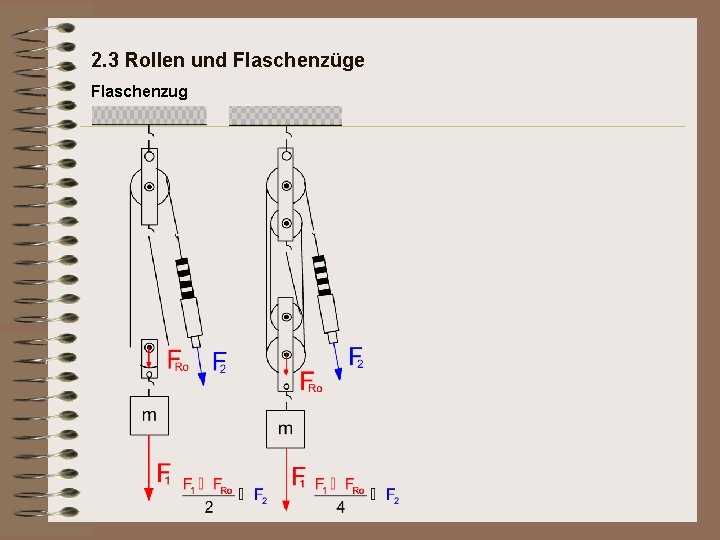

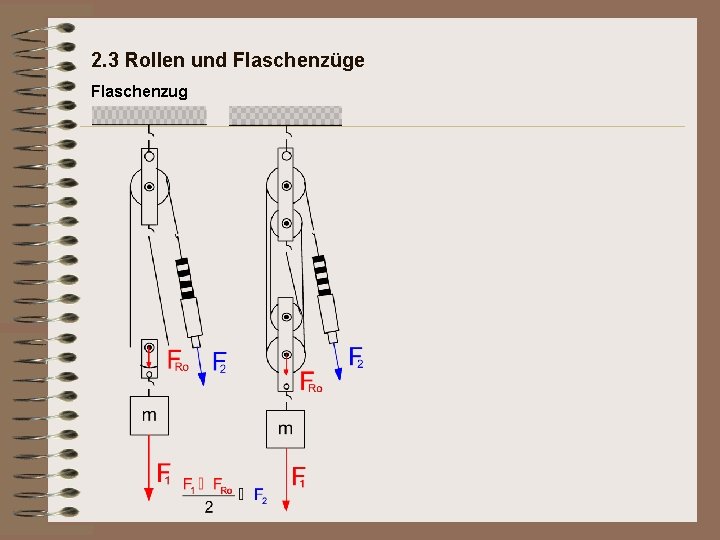

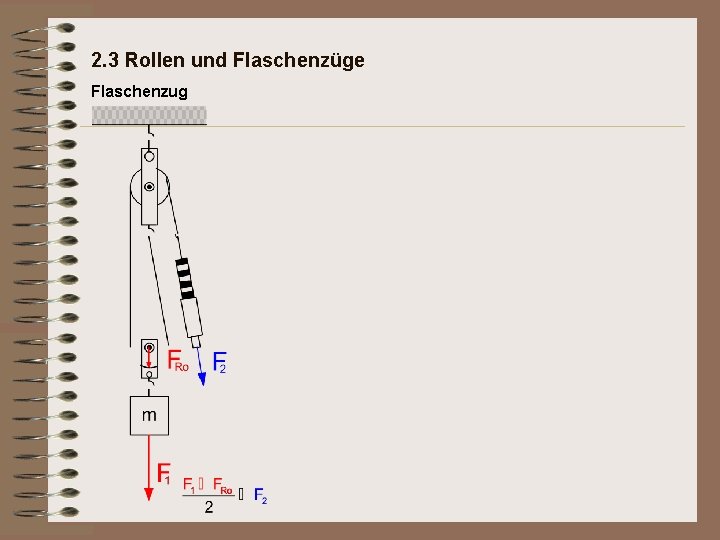

2. 3 Rollen und Flaschenzüge Flaschenzug

2. 3 Rollen und Flaschenzüge Flaschenzug

2. 3 Rollen und Flaschenzüge Flaschenzug

2. 3 Rollen und Flaschenzüge Flaschenzug

2. 3 Rollen und Flaschenzüge Flaschenzug

2. 3 Rollen und Flaschenzüge Flaschenzug

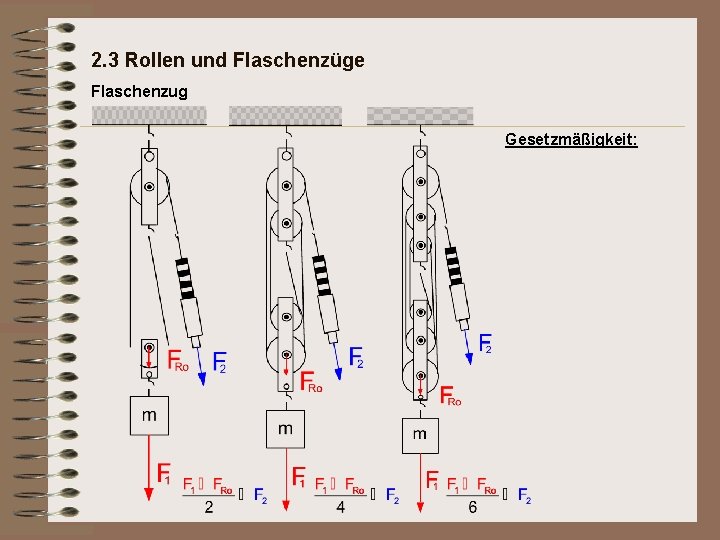

2. 3 Rollen und Flaschenzüge Flaschenzug Gesetzmäßigkeit:

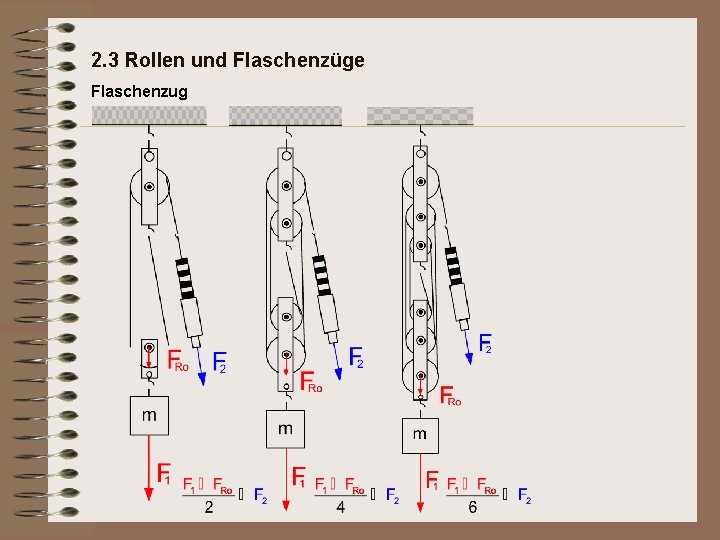

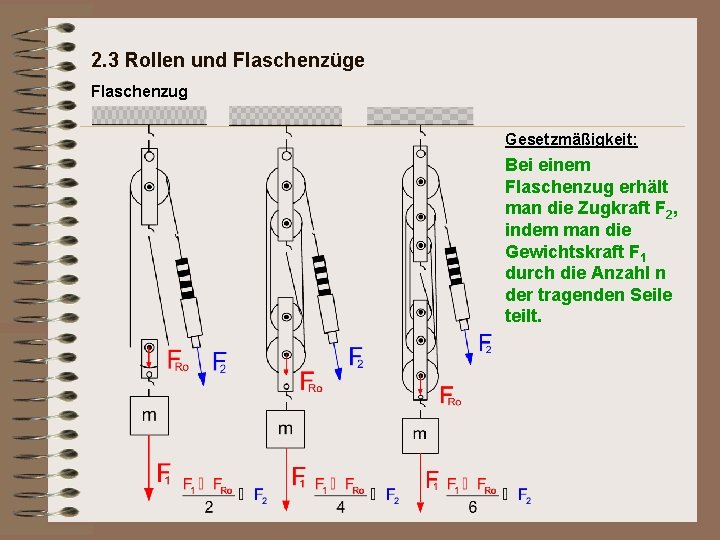

2. 3 Rollen und Flaschenzüge Flaschenzug Gesetzmäßigkeit: Bei einem Flaschenzug erhält man die Zugkraft F 2, indem man die Gewichtskraft F 1 durch die Anzahl n der tragenden Seile teilt.

2. 3 Rollen und Flaschenzüge Flaschenzug Gesetzmäßigkeit: Bei einem Flaschenzug erhält man die Zugkraft F 2, indem man die Gewichtskraft F 1 durch die Anzahl n der tragenden Seile teilt.

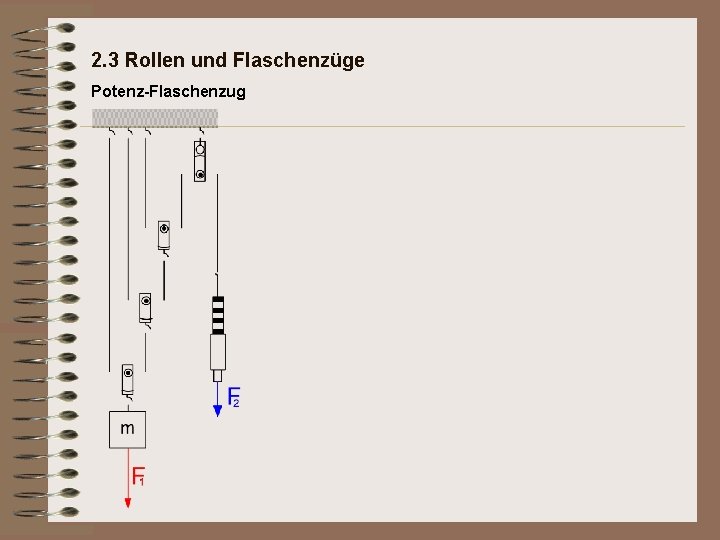

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug

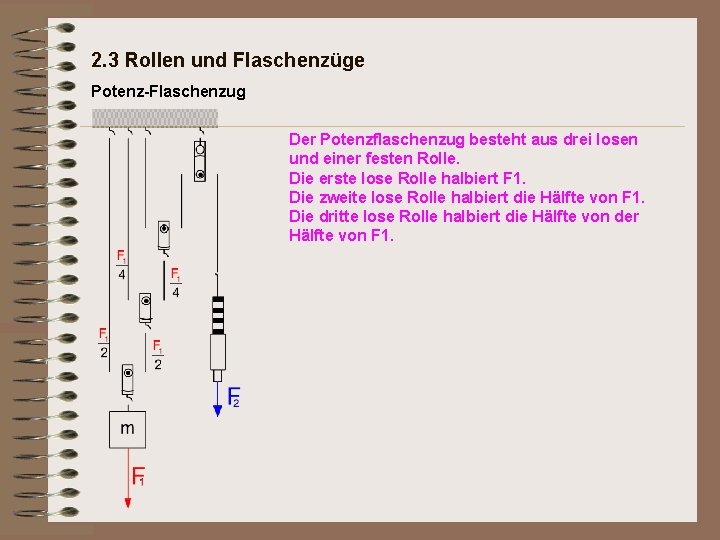

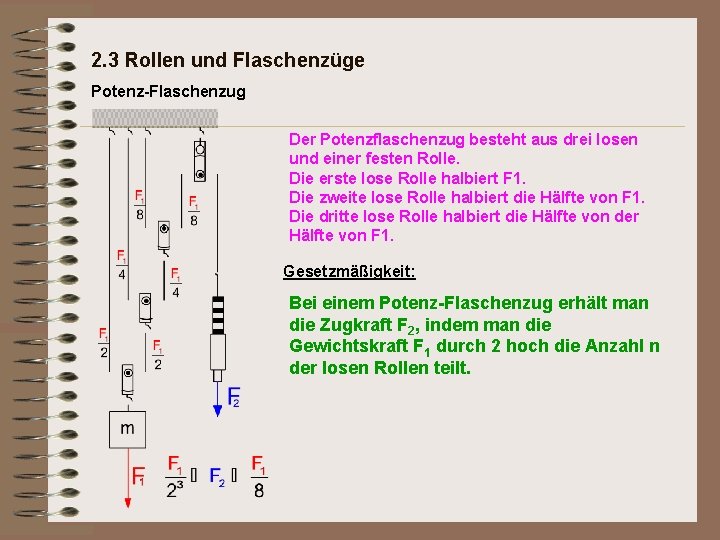

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1.

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1.

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1.

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1.

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1. Gesetzmäßigkeit:

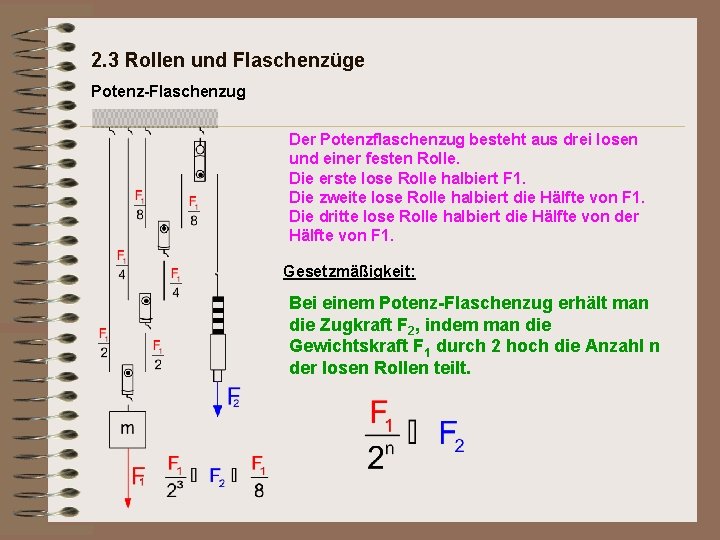

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1. Gesetzmäßigkeit: Bei einem Potenz-Flaschenzug erhält man die Zugkraft F 2, indem man die Gewichtskraft F 1 durch 2 hoch die Anzahl n der losen Rollen teilt.

2. 3 Rollen und Flaschenzüge Potenz-Flaschenzug Der Potenzflaschenzug besteht aus drei losen und einer festen Rolle. Die erste lose Rolle halbiert F 1. Die zweite lose Rolle halbiert die Hälfte von F 1. Die dritte lose Rolle halbiert die Hälfte von der Hälfte von F 1. Gesetzmäßigkeit: Bei einem Potenz-Flaschenzug erhält man die Zugkraft F 2, indem man die Gewichtskraft F 1 durch 2 hoch die Anzahl n der losen Rollen teilt.
