MEASUREMENT OF METHANE EMISSIONS FROM BIOGAS PRODUCTION Johan
MEASUREMENT OF METHANE EMISSIONS FROM BIOGAS PRODUCTION Johan Yngvesson Juni 2017 Research Institutes of Sweden Samhällsbyggnad Energi och cirkulär ekonomi
Innehåll § Om projektet § Genomförande § Resultat § Slutsatser § Fortsatt arbete 2
Om projektet Measurement of methane emissions from biogas production Data collection and comparison of measurement methods § Projektledare Magnus Andreas Holmgren, RISE § Januari 2014 – Juni 2015 § 1, 2 Mkr 3
Projectägare Huvudfinansiär In-kind bidragare Medfinansiärer
Syfte och mål 1. Litteraturstudie 2. Jämförande mätningar Med målet att utgöra grund för fortsatt arbete, såsom en europeisk standardisering av mätmetoder och datautvärdering. 6
Litteraturstudie metanemissioner § Studerat rapporterade resultat från flera europeiska länder § Många olika metoder och angreppssätt § En del utsläppssiffror baserade på rena antaganden § Svårt att dra några generella slutsatser utifrån de tillgängliga resultaten i litteraturen § Vad som är en typisk biogasanläggning varierar också mellan olika länder 7
Jämförande mätningar - två olika angreppssätt Mätningar på plats Fjärranalys
Tekniska Verken i Linköping § 100 000 ton organic waste § 17 000 Nm 3 biogas 9
Direct, on-line FID Direct+HV samp. , lab GCFID HV sampler, on-line FID TDLAS Mobile tracer dispersion HV samp. , on-line photoacoustic
Mätningar på plats (on-site) 11
Mätningar på plats – Rapporterade resultat cv = 23 % 12
Mätningar på plats - inkluderat medelvärden för borttappade mätpunkter till samtliga team cv = 14 % 13
Mätningar på plats - Rötrestlager SP DBFZ 10 Methane emission (g/m 2 h) 9 Scaled value 4, 1 8 7 6 5 4 Mean value 6, 8 3 2 1 0 0 1 2 3 4 5 6 7 8
Fjärrmätningar (off-site) 15
Fjärrmätning spårgasmetod (DTU)
Fjärrmätningar – Resultat 17
Jämförande av mätresultat Emission källa kg Ch 4/h Summa små källor 0, 85 Ventil läckage uppgradering 9, 2 0, 32 Rötrestlager 4, 4 / 6, 5 Summa ”on-site” metod 14, 4 / 16, 5 5, 6 / 7, 6 Spårgasmetod (DTU) 17, 9 ± 3, 1 TDLAS metod (DBFZ) 18 4, 9 ± 1, 5

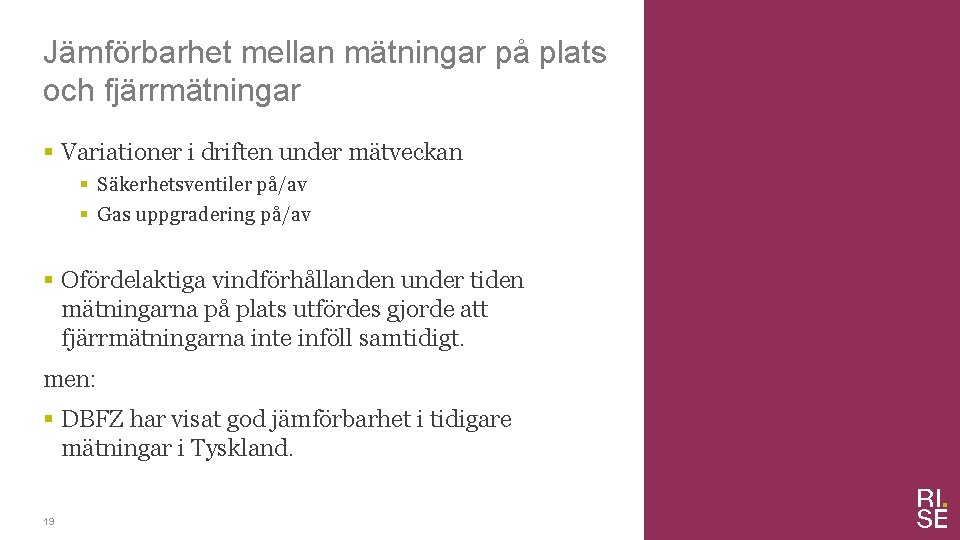

Jämförbarhet mellan mätningar på plats och fjärrmätningar § Variationer i driften under mätveckan § Säkerhetsventiler på/av § Gas uppgradering på/av § Ofördelaktiga vindförhållanden under tiden mätningarna på plats utfördes gjorde att fjärrmätningarna inte inföll samtidigt. men: § DBFZ har visat god jämförbarhet i tidigare mätningar i Tyskland. 19
Slutsatser § Förändringar i drift och utsläppskällor under mätkampanjen försvårade jämförbarheten § Datahantering, korrigeringar och antaganden i beräkningar är viktiga faktorer för slutresultatet § De allmänna resultaten från olika metoder och arbetssätt är dock jämförbara § Simultana mätningar behövs för att bättre jämförelser § En europeisk standardmetod kring hur man mäter och beräknar metanemissioner behövs § Behov av att utveckla sina metoder och investera i utrustning 20
Fortsatt arbete… § Harmonisering av mätmetoder i Europa. ERA-Net projekt METHARMO § Utveckling av ett Europeiskt Frivilligt Åtagande och metoder för emissionsreducering. ERA-Net ansökan § Investering i en metankamera för erbjuda effektiv läcksökning 21
TACK! Research Institutes of Sweden Samhällsbyggnad Energi och cirkulär ekonomi
