MDULO III ELECTRICIDAD Y ELECTROFORESIS I ELECTRICIDAD Apliquemos

MÓDULO III ELECTRICIDAD Y ELECTROFORESIS I

ELECTRICIDAD

Apliquemos los conceptos ya vistos en un ejercicio. . . , ri c R 1 Rv b a R 2 R 3 Si se aumenta Rv Analice que sucede con: • Vac • Vbc • Vab • intensidad total • las intensidades que pasan por R 2 , R 3 y Rv

Apliquemos los conceptos ya vistos en un ejercicio. . . , ri c RV R 1 a b R 2 R 3 Grafique: i. T = f (Rv) • Vbc= f (Rv). . . y de tarea para el hogar. . . • Vac = f (Rv) • Vab = f (Rv) y si quieren ejercitar. . . idem para el circuito anterior

MÉTODOS DE MEDIDA DE FEM • Gráfico • Potenciométrico MÉTODOS DE MEDIDA DE RESISTENCIAS • Puente de hilo

MÉTODO GRÁFICO V a Vab b A R ri i

MÉTODO POTENCIOMÉTRICO Rv c a p x G b Si cuando está conectada p, no circula corriente por G cuando Vac = Vcb, analice que sucederá al conectar x (considere los casos en que x >, < e = p) • ¿Cómo mide x en cada caso? • ¿Cuál es la función de Rv?

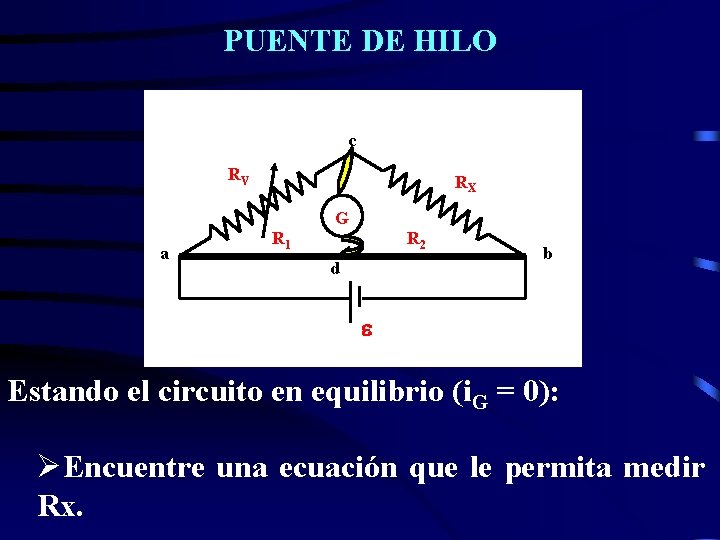

PUENTE DE HILO c RV RX G a R 1 R 2 d b Estando el circuito en equilibrio (i. G = 0): ØEncuentre una ecuación que le permita medir Rx.

PUENTE DE HILO c RV RX G a R 1 R 2 d En equilibrio: i. G = 0 Vac = Vad y Rv. iv =R 1. i 1 Vcb = Vdb Rx. ix =R 2. i 2 Dividiendo m ambas ecuaciones y simplificando (ya que: iv = ix e i 1 = i 2) : Rv. R 2 = Rx. R 1 b

PUENTE DE HILO o bien, si Rab es un alambre conductor de sección constante, donde: R= l/A Rv. l 2 = Rx. l 1

PUENTE DE HILO c RV RX G a R 1 R 2 d b Ø¿Qué ocurre si se corre el cursor hacia a? Ø¿ y si se lo corre hacia b?

PUENTE DE HILO c RV RX G a R 1 R 2 d b Si se cambia Rx por Rx’ de menor valor? ØEn qué sentido circula la corriente por el galvanómetro Ø¿Cómo se restablece el equilibrio? (Dé más de una posibilidad).

ELECTROFORESIS

¿QUÉ ES LA ELECTROFORESIS? Es el fenómeno de migración de partículas cargadas eléctricamente en un campo eléctrico

EQUIPO de ELECTROFORESIS fuente de poder soporte cuba

ESQUEMA DEL CIRCUITO ELÉCTRICO Fuente de poder ( ) i a b R Analice Vab e intensidad en el caso de ubicar en la misma cuba electroforética dos ó más tiras de soporte. ¿Cómo las colocaría, en serie o en paralelo?

CIRCUITO ELÉCTRICO: fuente de poder Fuente de poder Potenciómetro Cuba

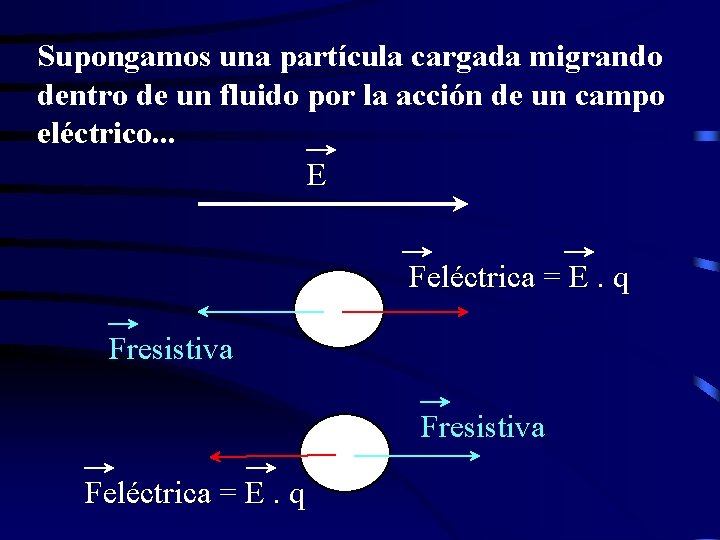

Supongamos una partícula cargada migrando dentro de un fluido por la acción de un campo eléctrico. . . E Fresistiva + _ Feléctrica = E. q Fresistiva

Movilidad electroforética Feléctrica = E. q Fresistiva = kf. v Feléctrica = Fresistiva E. q = kf. v v / E = q / kf

Movilidad electroforética: Se define como la velocidad de la partícula por unidad de campo eléctrico: = v / E = q / kf

Por lo tanto. . . = v / E = q / kf partículas con distinta carga eléctrica distinta movilidad electroforética Separación de moléculas en un campo eléctrico identificación pureza cuantificación purificación

Sustancias anfotéricas Son aquellas que pueden comportarse como aniones o cationes, según el p. H al que se encuentren

Variación de la movilidad electroforética con el p. H del medio - COOH + COO - COO + H 3 N – C – H R H 2 N – C – H R

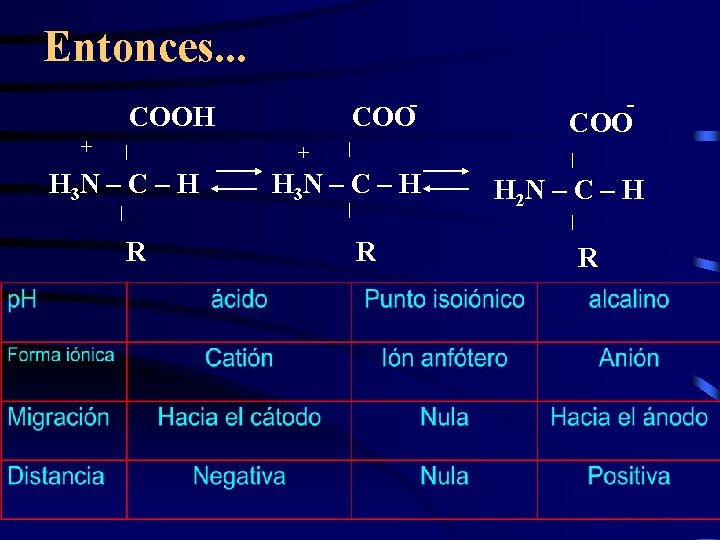

Entonces. . . - COOH + COO - COO + H 3 N – C – H R H 2 N – C – H R

Movilidad electroforética en función del p. H p. I

Punto isoeléctrico (p. I) Es el p. H que corresponde a movilidad electroforética = cero es decir, el p. H en el cual la carga neta de la molécula es nula.

Variación de la movilidad electroforética con la fuerza iónica = v / E = q / kf Fuerza iónica alta Fuerza iónica baja ++ + - + + ++ ++ - - - v 1 E - + ++ + v 2 - + + + - ++ ++ +

= v / E = q / kf kf depende de: - la forma y el tamaño de la partícula - la viscosidad del medio En el caso particular de considerar a la partícula esférica moviéndose en un medio de viscosidad , según la ley de Stokes, kf = 6. . r. y = q / 6. . r.

Resumiendo. . . = v / E = q / kf ¿De qué depende la movilidad electroforética? • carga de la partícula (p. H) • fuerza iónica del medio • tamaño (radio) y forma de la partícula • viscosidad del medio • temperatura

Recordando… =v / E = d. L / t. Vab ¿Qué ocurre con la movilidad electroforética si. . . • se modifica la caída de potencial aplicada? • se modifica la longitud del soporte? • se modifica el tiempo de corrida?

Electroforesis Libre Descripta por Tiselius en 1937 Las moléculas migran en solución hacia el electrodo correspondiente hasta que se llega a un equilibrio de fuerzas Desventajas: ► alta difusión ►baja resolución

Soportes Función: contener al electrolito o buffer de corrida y generar algún impedimento al movimiento libre de los componentes de la muestra tal que se minimice la difusión al azar. Ejemplos: • papel • acetato de celulosa • geles de agarosa • geles de poliacrilamida

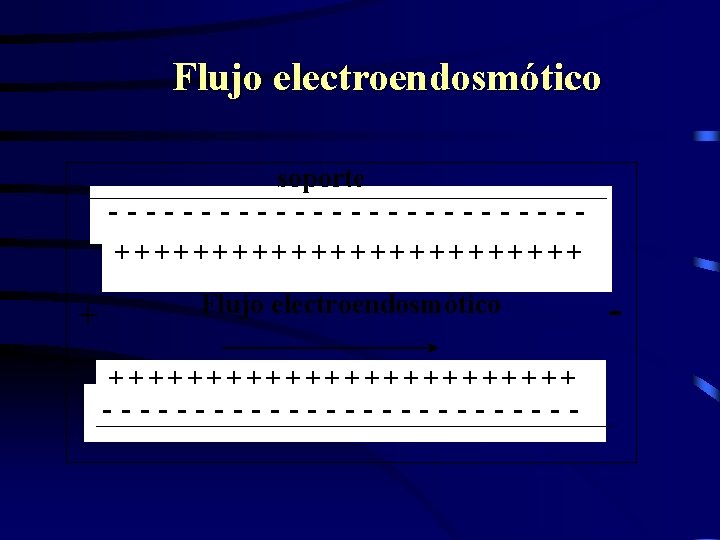

Flujo electroendosmótico soporte -------------++++++++++++ + Flujo electroendosmótico ++++++++++++ ------------- -

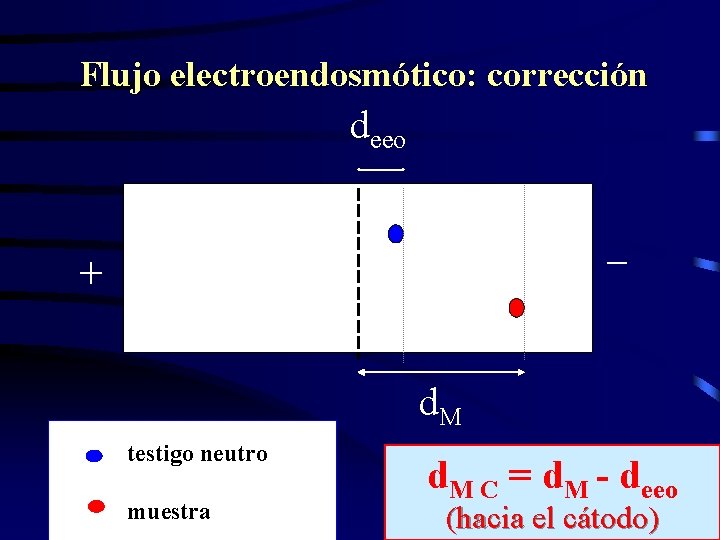

Flujo electroendosmótico: corrección deeo _ + d. M testigo neutro muestra d. M C = d. M - deeo (hacia el cátodo)

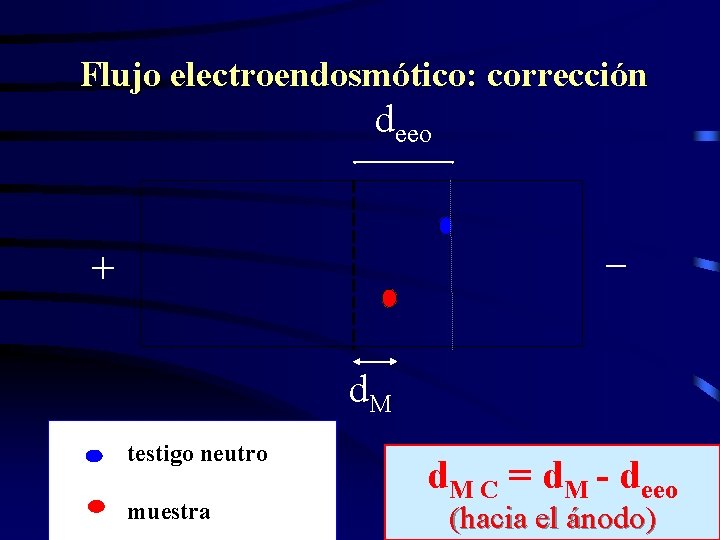

Flujo electroendosmótico: corrección deeo _ + d. M testigo neutro muestra d. M C = d. M - deeo (hacia el ánodo)

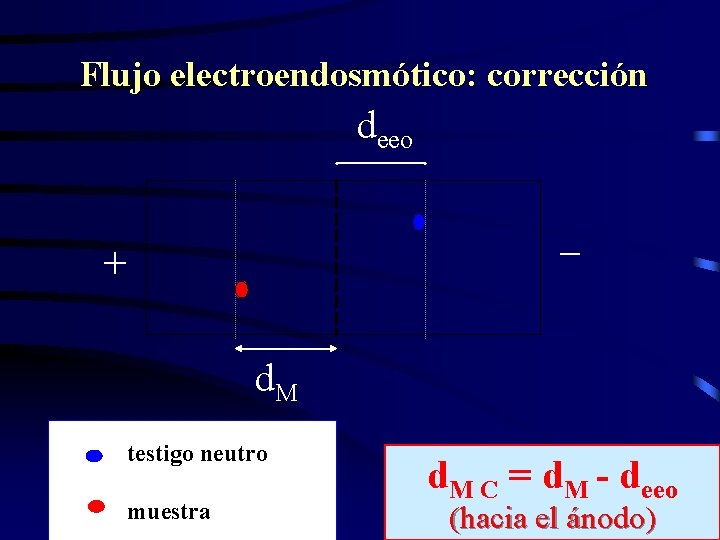

Flujo electroendosmótico: corrección deeo _ + d. M testigo neutro muestra d. M C = d. M - deeo (hacia el ánodo)

Movilidad electroforética en función del p. H p. I

Continuará. . .
