MDULO 2 SISTEMAS FOTOVOLTAICOS Comprender el rendimiento del
- Slides: 34
MÓDULO 2: SISTEMAS FOTOVOLTAICOS Comprender el rendimiento del sistema FV TEI of CRETE
Objetivos del módulo Al final de esta unidad podrás: 1. familiarizarte con las bases del diseño de los sistemas fotovoltaicos 2. aprender a utilizar software libre para evaluar el rendimiento del sistema fotovoltaico 3. aprender a evaluar el rendimiento del sistema fotovoltaico en condiciones típicas 4. aprender los fundamentos de los sistemas de monitorización fotovoltaica 5. aprender cómo las diferentes condiciones afectan el rendimiento
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Determinar las cargas Ø Determinar el consumo de energía en una línea de tiempo mensual y anual Ø Determinar las cargas individuales y el tiempo de funcionamiento Carga Potencia (k. W) Tiempo (horas) Cocina 2. 0 1. 0 Máquina de café 0. 80 0. 5 Luces 0. 250 5. 0 …. ….
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Determinar la radiación solar en el lugar de instalación
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Requerimientos de espacio. Visita in situ.
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Requisitos de orientación. Visita in situ. https: //upload. wikimedia. org/wikipedia/commons/9/99/Kompas_Sofia. JPG
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Inclinación de los módulos: Es el ángulo en el que se montan los módulos fotovoltaicos con respecto a una superficie horizontal plana.
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Considerar el sombreado por filas de módulos
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Considerar el sombreado por filas de módulos
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Considerar el sombreado por filas de módulos
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Considere la posibilidad de sombrear edificios, obstáculos externos
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Examinar las tecnologías de los módulos FV Ø Monocristalino Ø Policristalino Ø Capa fina

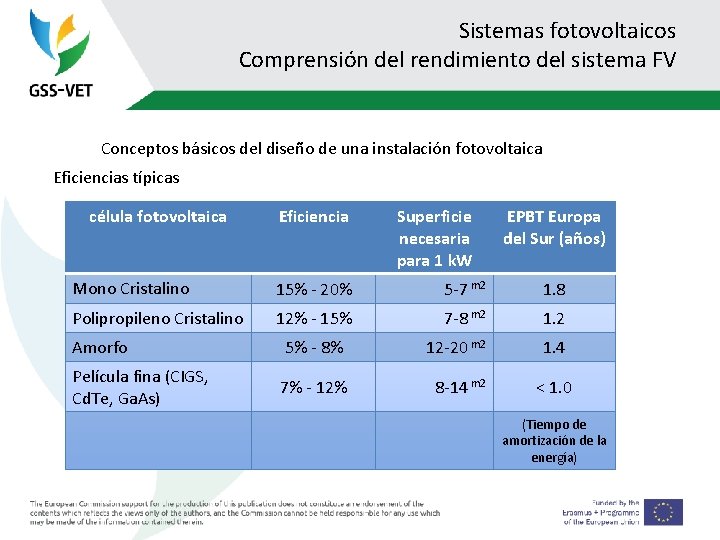

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Eficiencias típicas célula fotovoltaica Eficiencia Superficie necesaria para 1 k. W EPBT Europa del Sur (años) Mono Cristalino 15% - 20% 5 -7 m 2 1. 8 Polipropileno Cristalino 12% - 15% 7 -8 m 2 1. 2 Amorfo 5% - 8% 12 -20 m 2 1. 4 Película fina (CIGS, Cd. Te, Ga. As) 7% - 12% 8 -14 m 2 < 1. 0 (Tiempo de amortización de la energía)
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Examinar el voltaje, la corriente y las dimensiones de los módulos FV

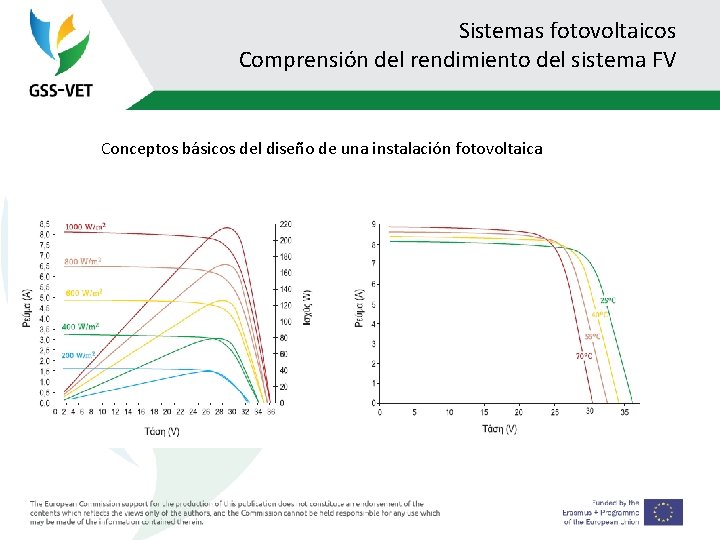

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica

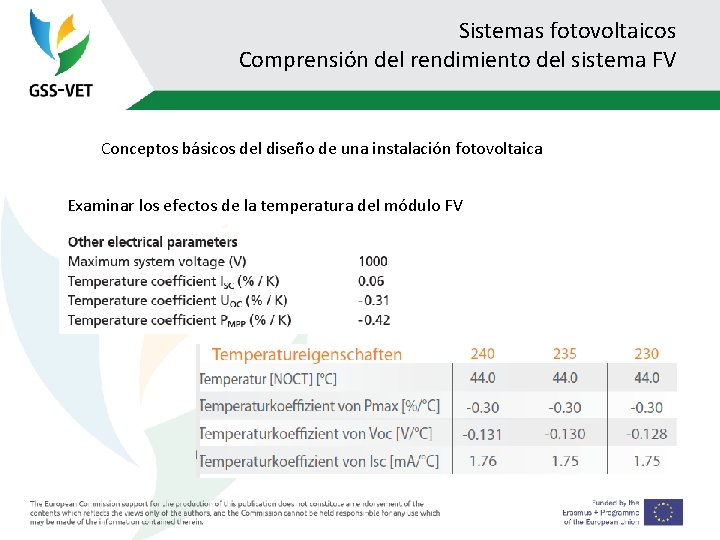

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Examinar los efectos de la temperatura del módulo FV

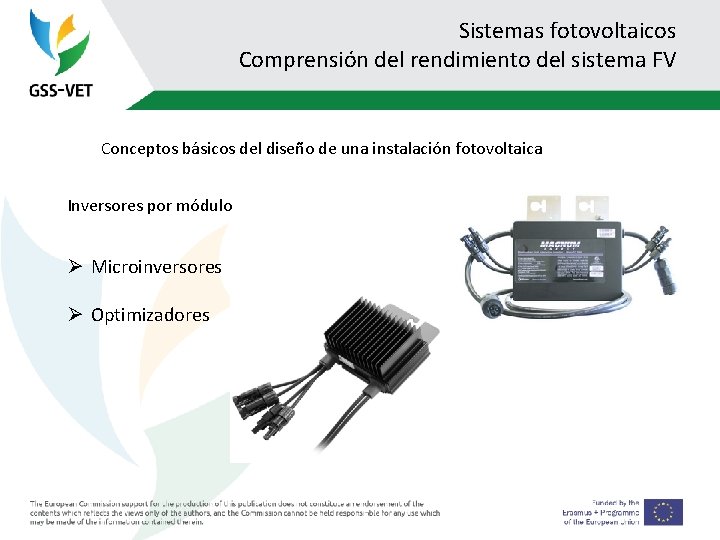

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Inversores por módulo Ø Microinversores Ø Optimizadores

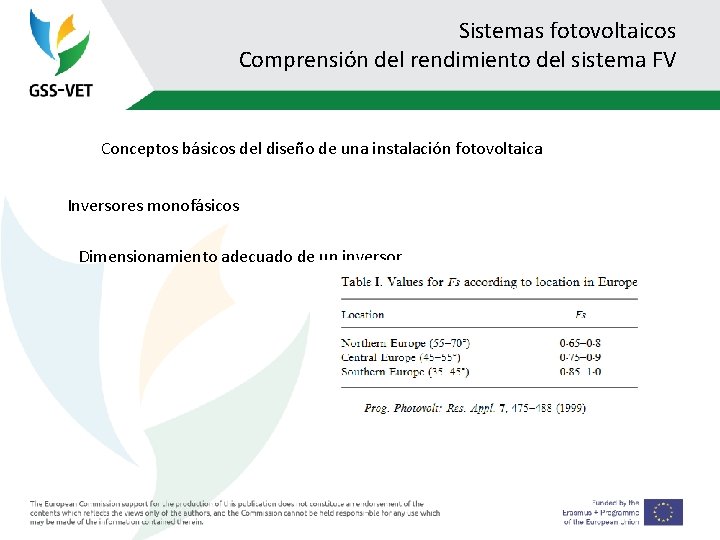

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Inversores monofásicos Dimensionamiento adecuado de un inversor
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Calibrado de cables Ø Resistencia Ø Caída de tensión Ø Pérdida de potencia

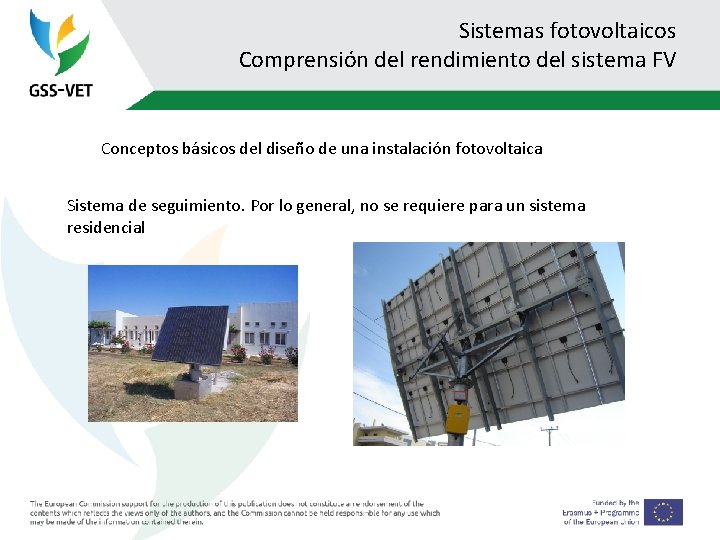

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Conceptos básicos del diseño de una instalación fotovoltaica Sistema de seguimiento. Por lo general, no se requiere para un sistema residencial

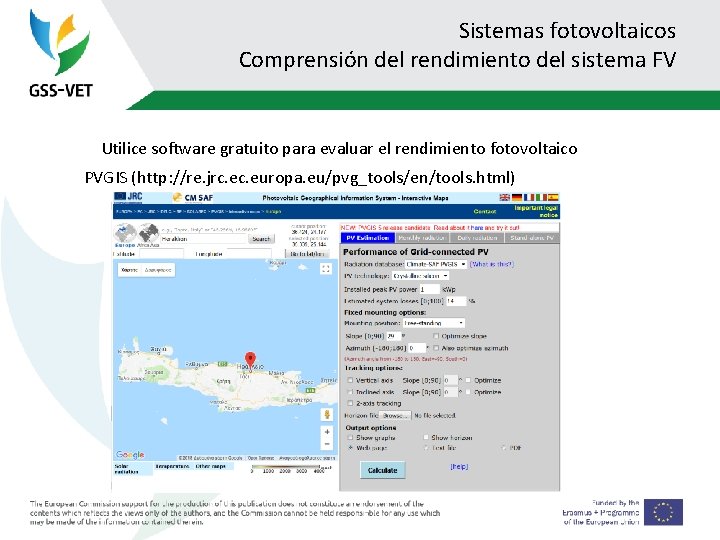

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Utilice software gratuito para evaluar el rendimiento fotovoltaico PVGIS (http: //re. jrc. europa. eu/pvg_tools/en/tools. html)
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Utilice software gratuito para evaluar el rendimiento fotovoltaico
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Utilice software gratuito para evaluar el rendimiento fotovoltaico Estimación de la producción de energía en una línea de tiempo mensual y anual
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Utilice software gratuito para evaluar el rendimiento fotovoltaico RETSCREEN (http: //www. nrcan. gc. ca/energy/software-tools/7465)
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Evaluar el rendimiento del sistema FV en condiciones típicas Dependencia de la energía fotovoltaica de Ø Potencia de cresta FV Ø Irradiación solar Ø Temperatura del módulo
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Evaluar el rendimiento del sistema FV en condiciones típicas
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Fundamentos de los sistemas de monitorización FV Registro de datos. Sensores
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Fundamentos de los sistemas de monitorización FV Registro de datos

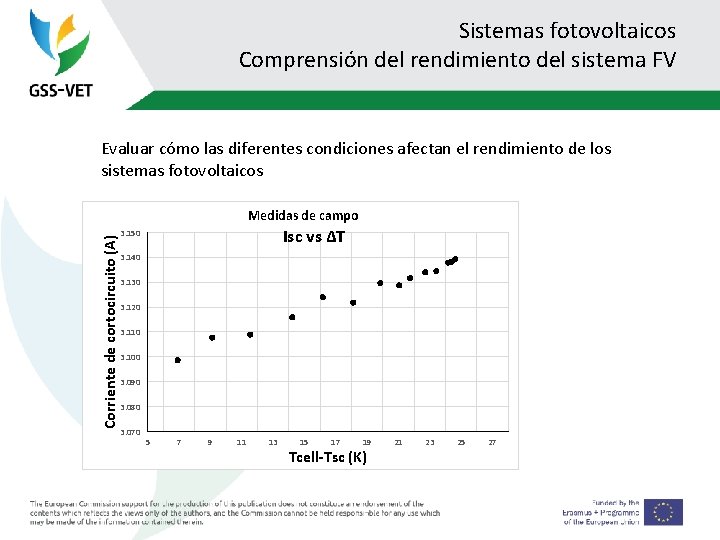

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Evaluar cómo las diferentes condiciones afectan el rendimiento de los sistemas fotovoltaicos Corriente de cortocircuito (A) Medidas de campo Ιsc vs ΔT 3. 150 3. 140 3. 130 3. 120 3. 110 3. 100 3. 090 3. 080 3. 070 5 7 9 11 13 15 17 19 Tcell-Tsc (K) 21 23 25 27
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Evaluar cómo las diferentes condiciones afectan el rendimiento de los sistemas fotovoltaicos Medidas de campo Voc (Volt) 22. 00 21. 50 21. 00 20. 50 20. 00 19. 50 19. 00 18. 50 0. 0 5. 0 10. 0 15. 0 20. 0 25. 0 ΔT (K) 30. 0 35. 0 40. 0
Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Evaluar cómo las diferentes condiciones afectan el rendimiento de los sistemas fotovoltaicos La eficiencia disminuye ligeramente cuando la irradiancia solar disminuye

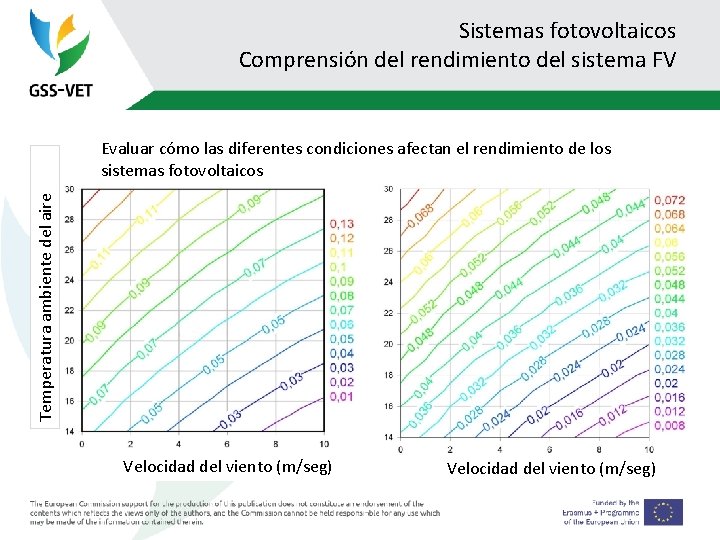

Sistemas fotovoltaicos Comprensión del rendimiento del sistema FV Temperatura ambiente del aire Evaluar cómo las diferentes condiciones afectan el rendimiento de los sistemas fotovoltaicos Velocidad del viento (m/seg)
Objetivos del módulo Ya ha completado el módulo 2. 3 "Comprender el rendimiento de la instalación fotovoltaica" y puede: 1. familiarizarse con las bases del diseño de los sistemas fotovoltaicos 2. aprender a utilizar software libre para evaluar el rendimiento del sistema fotovoltaico 3. aprender a evaluar el rendimiento del sistema fotovoltaico en condiciones típicas 4. aprender los fundamentos de los sistemas de monitorización fotovoltaica 5. aprender cómo las diferentes condiciones afectan el rendimiento
Gracias por su atención
