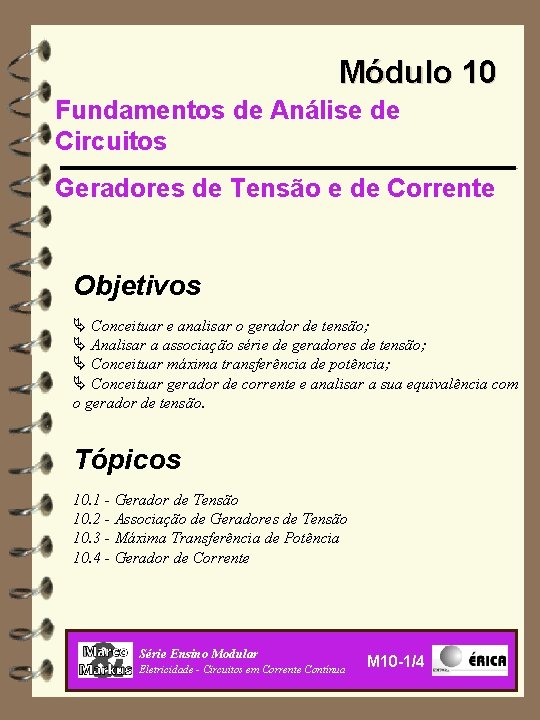

Módulo 10 Fundamentos de Análise de Circuitos Geradores de Tensão e de Corrente Objetivos Conceituar e analisar o gerador de tensão; Analisar a associação série de geradores de tensão; Conceituar máxima transferência de potência; Conceituar gerador de corrente e analisar a sua equivalência com o gerador de tensão. Tópicos 10. 1 - Gerador de Tensão 10. 2 - Associação de Geradores de Tensão 10. 3 - Máxima Transferência de Potência 10. 4 - Gerador de Corrente Série Ensino Modular Eletricidade - Circuitos em Corrente Contínua M 10 -1/4

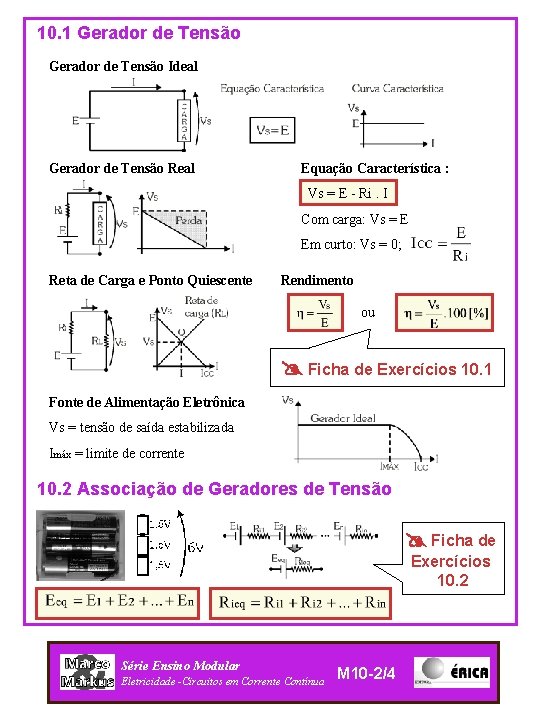

10. 1 Gerador de Tensão Ideal Gerador de Tensão Real Equação Característica : VS = E - Ri. I Com carga: VS = E Em curto: VS = 0; Reta de Carga e Ponto Quiescente Rendimento ou Ficha de Exercícios 10. 1 Fonte de Alimentação Eletrônica VS = tensão de saída estabilizada Imáx = limite de corrente 10. 2 Associação de Geradores de Tensão Ficha de Exercícios 10. 2 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 10 -2/4

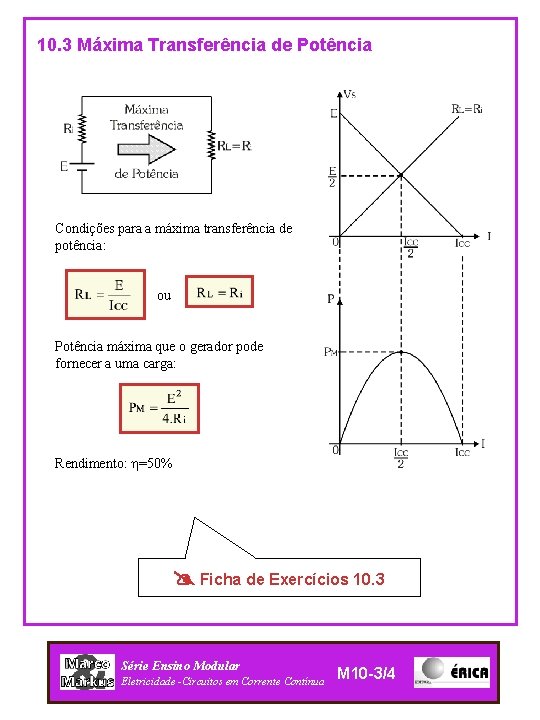

10. 3 Máxima Transferência de Potência Condições para a máxima transferência de potência: ou Potência máxima que o gerador pode fornecer a uma carga: Rendimento: h=50% Ficha de Exercícios 10. 3 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 10 -3/4

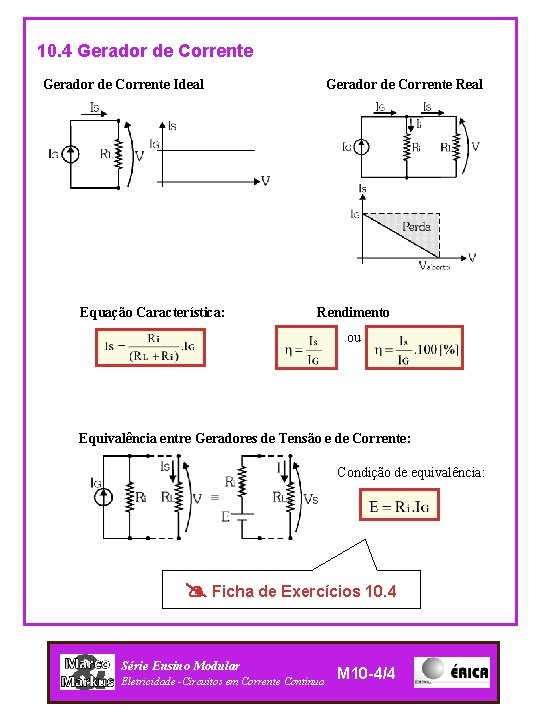

10. 4 Gerador de Corrente Ideal Equação Característica: Gerador de Corrente Real Rendimento ou Equivalência entre Geradores de Tensão e de Corrente: Condição de equivalência: Ficha de Exercícios 10. 4 Série Ensino Modular Eletricidade -Circuitos em Corrente Contínua M 10 -4/4
