Módulo 04 Extintores portátiles Academia Nacional de Bomberos Curso de inducción 2007 1

Objetivos de Capacitación Lección 1 Al finalizar esta lección el participante será capaz de: 1. Definir el concepto de extintor portátil 2. Mencionar la diferencia entre extintor y extinguidor 3. Explicar 5 características de cada extintor portatil Curso de inducción 2007 2

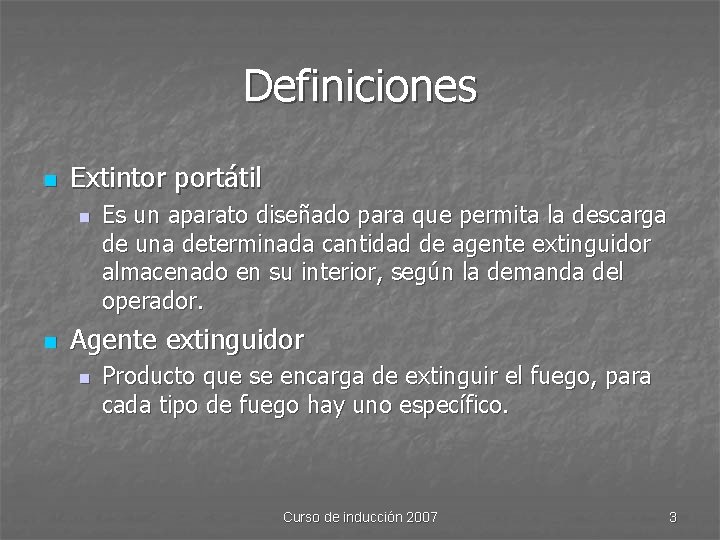

Definiciones n Extintor portátil n n Es un aparato diseñado para que permita la descarga de una determinada cantidad de agente extinguidor almacenado en su interior, según la demanda del operador. Agente extinguidor n Producto que se encarga de extinguir el fuego, para cada tipo de fuego hay uno específico. Curso de inducción 2007 3

Componentes de un extintor n n n n Cilindro Mangueras Boquillas Manómetros (no todos) Válvula de seguridad Válvulas de accionamiento Soportes Etiquetas Curso de inducción 2007 4

Extintor de agua a presión n n n Aplicable a fuegos clase A Alcance de 9 a 12 mts Descarga 60 segundos Almacena 2. 5 galones (9. 5 litros) Acero inoxidable Tiene manómetro 100 psi de aire Curso de inducción 2007 5

Extintor de bióxido de carbono n n n Aplicable a fuegos clase B y C Alcance de 2 a 6 mts Duración de descarga 30 segundos No deja residuos Tiene tobera o corneta Co 2 a 850 psi Curso de inducción 2007 6

Extintor de polvo químico n n n Aplicable a fuegos clase a-b-c Alcance de 4 a 6 mts Tiempo de descarga 25 segundos Cápsula o presión acumulada (manómetro) Corrosivo Nitrógeno, aire seco o Co 2 Curso de inducción 2007 7

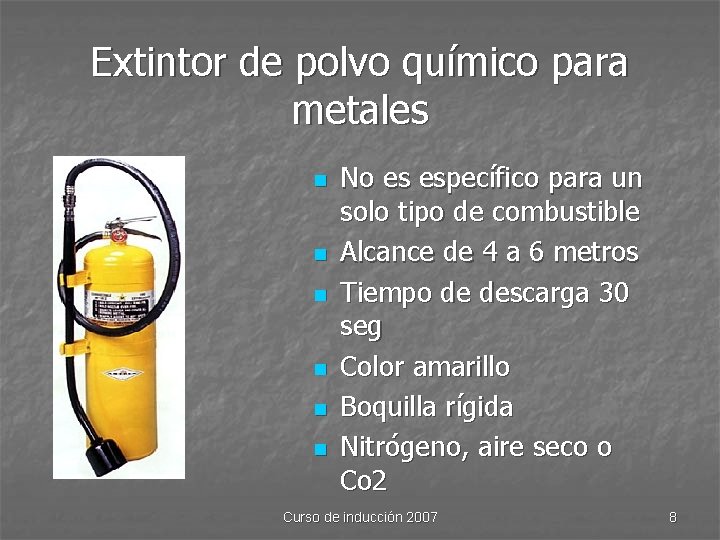

Extintor de polvo químico para metales n n n No es específico para un solo tipo de combustible Alcance de 4 a 6 metros Tiempo de descarga 30 seg Color amarillo Boquilla rígida Nitrógeno, aire seco o Co 2 Curso de inducción 2007 8

Extintor para fuegos clase K n n n Aplicable en fuegos clase k Acero inoxidable Tiempo de descarga 1 min Alcance 4 mts Aire comprimido 100 psi Curso de inducción 2007 9

Tipo Capacida de Alcance d fuego Extintor Agente extinguidor Agente expulsor Agua Aire comprimido 9. 5 litros A 9 – 12 m CO 2 Variado A-B 2– 6 m Polvo químico P. Q. con fosfato monoamónico CO 2, Nitrógeno o aire seco Variado A-B-C 4– 6 m Metales Grafitados, cloruro de sodio y cobre CO 2, Nitrógeno o aire seco Variado D 4– 6 m Clase K Sales de potasio con bajo p. H Aire comprimido Variado K 10 – 12 m Curso de inducción 2007 10

Objetivos de Capacitación Lección 2 Al finalizar esta lección el participante será capaz de: 1. Mencionar 5 normas de seguridad para trabajar con extintores 2. Mencionar el procedimiento para utilizar un extintor Curso de inducción 2007 11

Normas de seguridad n n n Utilizar el equipo de protección completo Trabajar en parejas Identificar el material involucrado y sus dimensiones Verificar el estado de la carga de extintor Si el material en combustión es un metal no agregar agua ya que puede provocar una reacción violenta Sujete la manguera del extintor de CO 2 correctamente Curso de inducción 2007 12

Normas de seguridad n n n El Polvo químico es sumamente corrosivo, puede dañar artefactos y equipos Procurar tener la corriente de aire por la espalda Ubicarse con la salida a la espalda y verificar los accesos para garantizar la salida Curso de inducción 2007 13

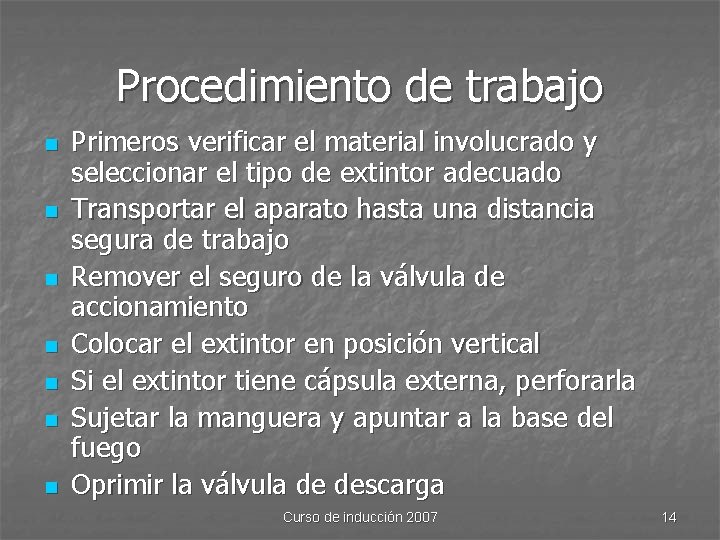

Procedimiento de trabajo n n n n Primeros verificar el material involucrado y seleccionar el tipo de extintor adecuado Transportar el aparato hasta una distancia segura de trabajo Remover el seguro de la válvula de accionamiento Colocar el extintor en posición vertical Si el extintor tiene cápsula externa, perforarla Sujetar la manguera y apuntar a la base del fuego Oprimir la válvula de descarga Curso de inducción 2007 14

Procedimiento de trabajo n n Aplique el agente extintor en forma de barrido y avance Al finalizar la aplicación retirarse retrocediendo sin perder de vista el área afectada, de manera que se puede detectar una posible reignición. Curso de inducción 2007 15

Inspección y mantenimiento n Inspección n n Examen rápido para asegurarse que el extintor está cargado y operable. Debe efectuarse diariamente Mantenimiento n Verificación completa del extintor. Está destinada a dar la máxima seguridad de que el aparato funcionará efectiva y seguramente Curso de inducción 2007 16

Recarga n n Únicamente el extintor de agua a presión puede ser recargado en las estaciones Si se utiliza otro tipo de extintor, se debe de sacar de la unidad y coordinar la recarga del mismo. Curso de inducción 2007 17

Procedimiento para recargar un extintor de agua 1. 2. 3. 4. 5. 6. Drenar totalmente el aire Desacoplar el cilindro de la válvula de accionamiento Rellenar el cilindro con agua Añadir el espumógeno o aditivo preestablecido en la estación Acoplar la válvula al cilindro Presurizar el cilindro con aire sin exceder la presión recomendado por el fabricante. Curso de inducción 2007 18

Procedimiento para recargar un extintor de agua 2 1 4 5 Curso de inducción 2007 3 6 19

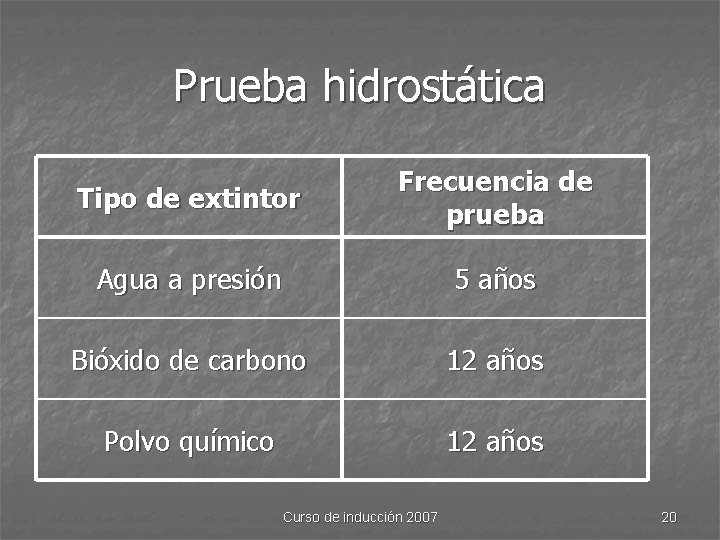

Prueba hidrostática Tipo de extintor Frecuencia de prueba Agua a presión 5 años Bióxido de carbono 12 años Polvo químico 12 años Curso de inducción 2007 20

Objetivos de capacitación Lección 3 Al finalizar la lección, el participante será capaz de: 1. Mencionar los componente del pulverizador de agua portátil (IFEX) 2. Mencionar las características de cada componente 3. Describir el procedimiento de trabajo Curso de inducción 2007 21

Pulverizador de agua portátil (IFEX) n Está conformado por n n Recipiente de acero inoxidable, sujetado a un arnés Cilindro con aire comprimido Pitón de descarga o bazuca Se pueden realizar 10 descargas efectivas Curso de inducción 2007 22

Pistola pulverizador (Bazuca) n n n Acero inoxidable Capacidad de 0. 8 litros de agua Expulsa el agua a 360 PSI Rango de alcance efectivo 1 – 10 m Seguro junto al gatillo, correa ajustable de nomex, diafragma de chorro, acoples receptores para mangueras (agua y aire) y válvula de carga para el agua. Curso de inducción 2007 23

Pistola pulverizador (Bazuca) Curso de inducción 2007 24

Cilindro o contenedor para agua n n n n Construido en acero inoxidable Capacidad de 13 litros Presión de trabajo 72 PSI Arnés ajustable a la espalda, con correas de nomex En la parte superior, tiene un botón rojo para drenar el aire Manómetro para indicar la presión del contenedor Válvula de alivio que se activa a 87 PSI Curso de inducción 2007 25

Cilindro o contenedor para agua Curso de inducción 2007 26

Cilindro para aire comprimido n n Fabricado en hierro Capacidad de 2 litros Presión 4350 PSI Se acopla al regulador que se encuentra en el arnés el cual tiene un manómetro que indica la carga del cilindro. Curso de inducción 2007 27

Cilindro para aire comprimido Curso de inducción 2007 28

Procedimiento de trabajo 1. 2. 3. 4. 5. 6. 7. 8. Utilizar equipo de protección completo Verifique las mangueras están conectadas correctamente Abrir el cilindro de aire Cargar la bazuca en posición inclinada hacia arriba, hasta que salga agua a través del diafragma Desactive el seguro Inicie la aplicación alrededor y sobre el foco principal del incendio Activar el seguro Evaluar la efectividad del procedimiento Curso de inducción 2007 29

FIN INDUCCIÓN 2007 Academia Nacional de Bomberos Curso de inducción 2007 30
