Módulo 0 Conceptos Básicos

Lo Básico…. . Potencial Materia Moléculas Átomos Electrón Libre Átomo: Unidad más pequeña de un elemento químico que mantiene sus propiedades. 1. Núcleo a) Neutrones ( ) b) Protones (+) 2. Nube de Electrones (-) Átomo de Cobre

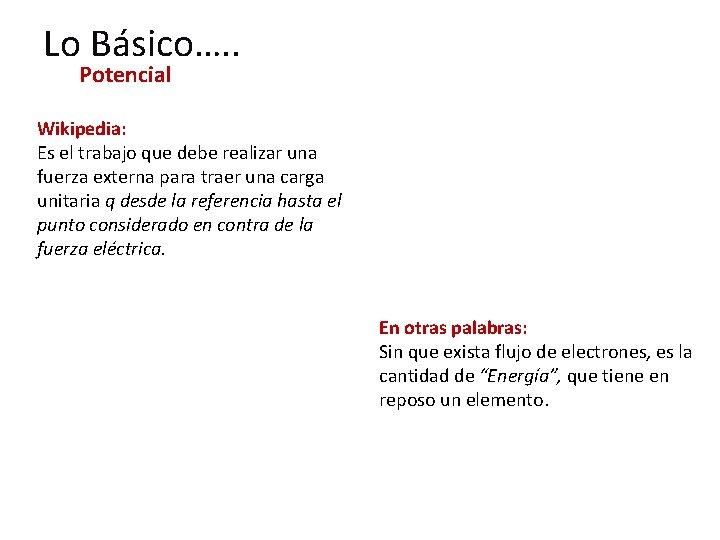

Lo Básico…. . Potencial Wikipedia: Es el trabajo que debe realizar una fuerza externa para traer una carga unitaria q desde la referencia hasta el punto considerado en contra de la fuerza eléctrica. En otras palabras: Sin que exista flujo de electrones, es la cantidad de “Energía”, que tiene en reposo un elemento.

Lo Básico…. . Potencial Wikipedia: Es el trabajo que debe realizar una fuerza externa para traer una carga unitaria q desde la referencia hasta el punto considerado en contra de la fuerza eléctrica. En otras palabras: Sin que exista flujo de electrones, es la cantidad de “Energía”, que tiene en reposo un elemento.

Lo Básico…. . Potencial Hidro eléctrica sin agua: Una hidroeléctica sin agua, es una hidroelécrica sin posibilidad de realizar ningún trabajo. SIN POTENCIAL Hidroeléctrica con agua: Una hidroeléctrica con agua es una hidroeléctrica con posibilidad de realizar un trabajo. CON POTENCIAL

Lo Básico…. . Tensión / Voltaje: Diferencia de potencial entre un punto y otro. Volt: Medida de la energía por unidad de carga. (E, V, volts) mucho potencial poco potencial Punto A Punto B Voltajea-b = pontencial de punto A – potencial de punto B

Lo Básico…. . Resistencia: Conducto por el cual circula la corriente. Ohm: Medida con la que se expresa la resistencia electrica. (Ω) mucho potencial Punto A Resistencia poco potencial Punto B

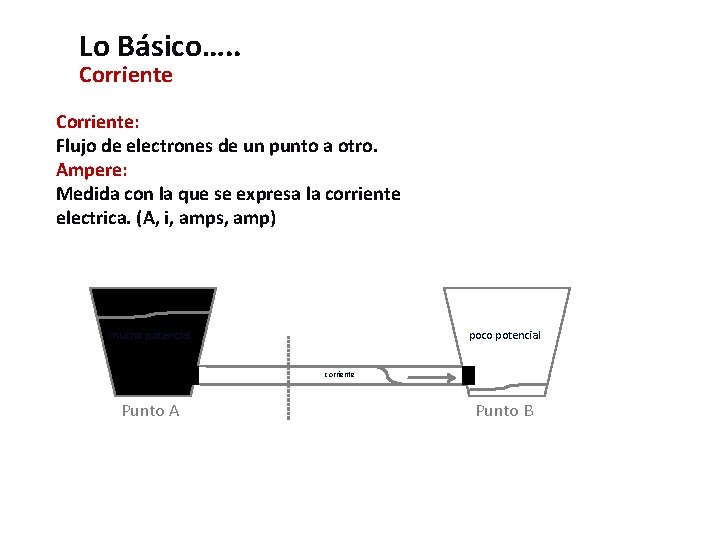

Lo Básico…. . Corriente: Flujo de electrones de un punto a otro. Ampere: Medida con la que se expresa la corriente electrica. (A, i, amps, amp) mucho potencial poco potencial corriente Punto A Punto B

Lo Básico…. . Ley de Ohm En un circuito eléctrico Resistivo. A mayor diferencia de potencial mayor corriente. A mayor resistencia menor corriente. Para que exista corriente tiene que haber voltaje y resistencia. Serie: Paralelo:

Reglas de Kirchhoff Ley de Nodos La suma de las corrientes que entran a cualquier unión debe ser igual a la suma de las corrientes que salen de esa unión:

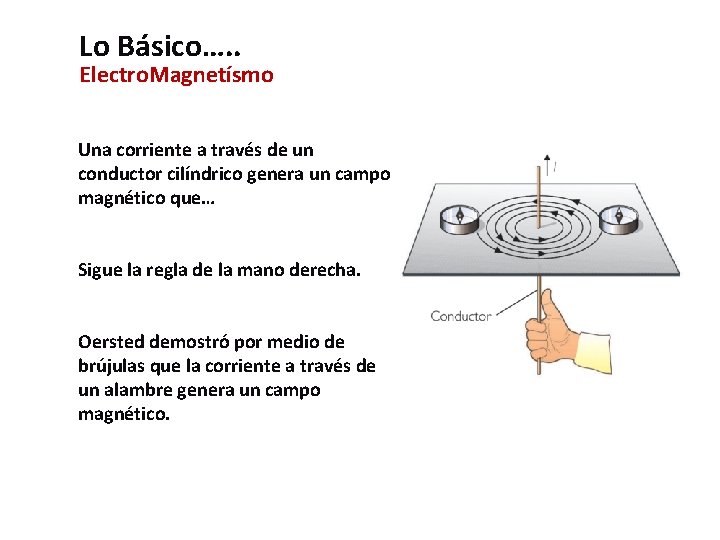

Lo Básico…. . Electro. Magnetísmo Una corriente a través de un conductor cilíndrico genera un campo magnético que… Sigue la regla de la mano derecha. Oersted demostró por medio de brújulas que la corriente a través de un alambre genera un campo magnético.

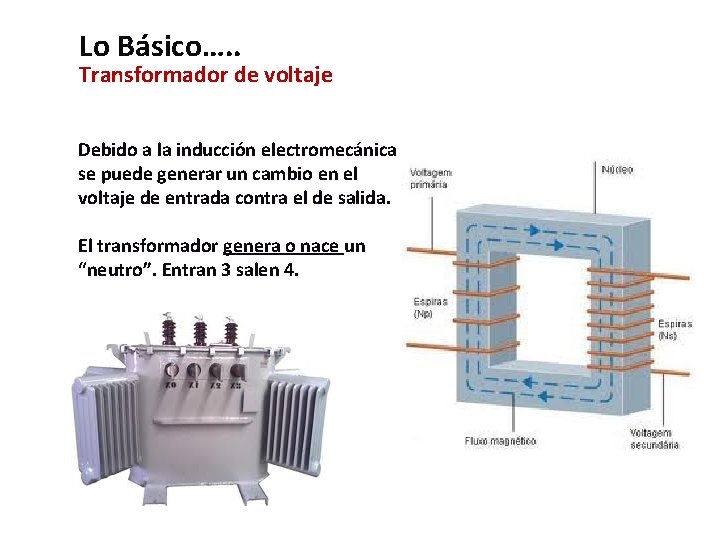

Lo Básico…. . Transformador de voltaje Debido a la inducción electromecánica se puede generar un cambio en el voltaje de entrada contra el de salida. El transformador genera o nace un “neutro”. Entran 3 salen 4.

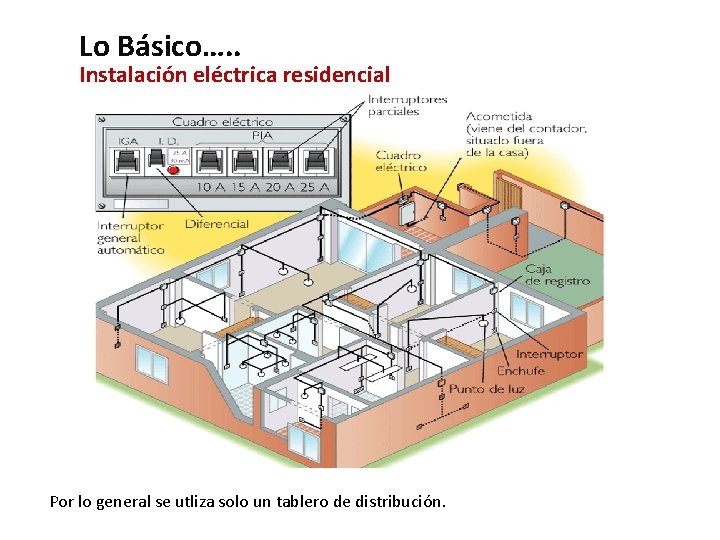

Lo Básico…. . Instalación eléctrica residencial Por lo general se utliza solo un tablero de distribución.

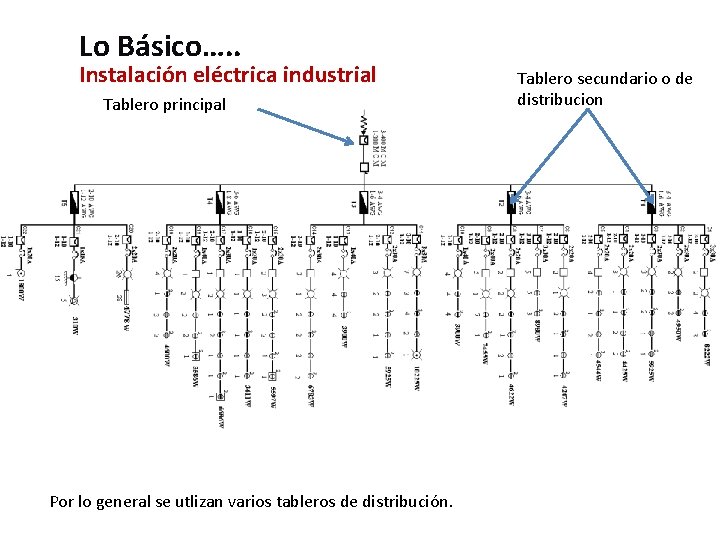

Lo Básico…. . Instalación eléctrica industrial Tablero principal Por lo general se utlizan varios tableros de distribución. Tablero secundario o de distribucion

Lo Básico…. . Tablero de contactos regulados Se le llama así al tablero de distribución o secundario que se encarga de alimentar todos los equipos de “emisión crítica” o equipo delicado que requiere de protección extra (equipo electrónico). Equipo de protección extra: • Regulador • UPS (uninterruped power supply) • Supresor de picos transitorios (TVSS) • Tierra física eficiente
