MCPPMT HPK 6 Russia 10 HPK 10 Burle

MCP-PMTの仕様 HPK 6 Russia 10 HPK 10 Burle 25 MCP-PMT HPK 6 Russia 10 HPK 10 Burle 25 型番号 R 3809 -U-50 -11 X N 4428 R 3809 -U-50 -25 X 85011 -501 PMTの径(mm) 45 30. 5 52 71 x 71 有効光電面（mm) 11 18 25 50 x 50 MCPの枚数 2 2 MCPチャンネル径D(μm) 6 10 10 25 規格長（α=L/D) 40 43 40 40 最大の印加電圧 (V) 3600 3200 3600 2500 光電面 マルチアルカリ バイアルカリ QE(%) (λ=408 nm) 26 18 26 24 2004/3/9 科研費特定領域　第二回研究会

波形 １光子照射 （磁場=0 T、電圧は各MCP-PMTの最大電圧） Russia 10 Burle 25 MCP-PMT HPK 6 Russia 10 HPK 10 Burle 25 Rise time(ns) 0. 3 1 0. 4 0. 8 2004/3/9 科研費特定領域　第二回研究会

ADC分布 (pedestal : 100 count) HPK 6(3600 V) Russia 10(3200 V) １光子分布 HPK 10(3600 V) Burle 25(2500 V) 0. 8 T ADC(0. 25 p. C/count) HPK 6 : PHR=140%(0 T) → 60%(1. 5 T) Russia 10 : PHR=147%(0 T) → 71%(0. 8 T) 2004/3/9 科研費特定領域　第二回研究会 波高分解能(PHR)

補正後のADC vs TDC(25 ps/count) ADC v. s. TDC (B=1. 5 T) HPK 6(3600 V) Russia 10(3200 V) HPK 10(3600 V) Burle 25(2500 V) (0. 8 T) ADC(0. 25 p. C/count) 補正後のTDC分布 2004/3/9 科研費特定領域　第二回研究会

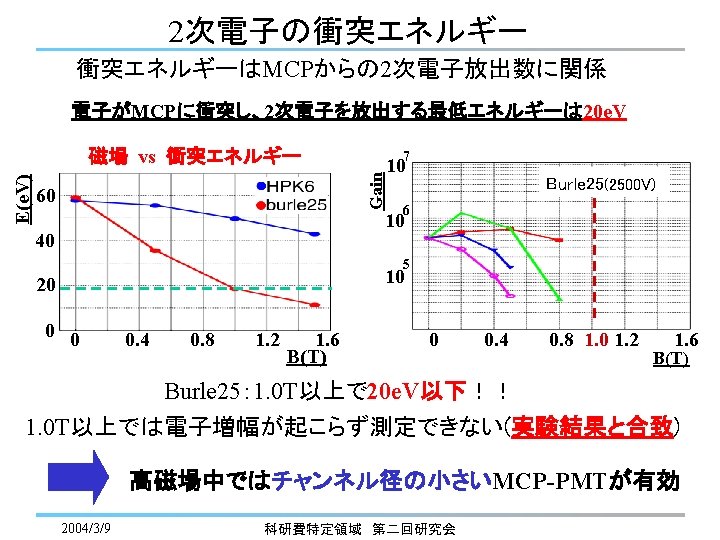

磁場　v. s. 　Gain 7 7 10 6 10 5 5 10 Gain 10 Russia 10(3200 V) 7 10 0 0. 4 0. 8 1. 2 1. 6 7 10 6 10 5 10 0 0. 4 0. 8 1. 2 1. 6 6 10 5 10 Burle 25(2500 V) 0 0. 4 0. 8 1. 2 1. 6 B(T) 0 0. 4 • 　HPK 6、Russia 10 : 高磁場中でも106 の高Gain • 　Burle 25 : 磁場 1. 0 T以上ではGainが低下　　　測定不可能 2004/3/9 科研費特定領域　第二回研究会

基本性能　(B=0 T, HV: 3. 5 k. V) １光子照射 ADC分布 pedestal 波形 １光子分布 Rise time ～ 400 ps Gain ～ 2 x 106 500 ps 20 m. V 0. 25 p. C/bin 25 ps/bin TDC分布 σ～ 30 ps 2004/3/9 科研費特定領域　第二回研究会

SET UP＠KEK-PS pedestal 1光子peak ADC １光子照射（基準球） HPKco. PLP 　波長 　　408 nm ジッター　<± 10 ps 2004/3/9 AMP HPKco. amp Gain　･･･ 36 d. B 　　　　　(～ 63倍) 科研費特定領域　第二回研究会 CAMAC module ADC ･･･ 0. 25 p. C/count TDC ･･･ 25 psec/count

Set up@HPK １光子照射 2 ch SPOT照射 (Φ 1 mm) HPKco. PLP(C 4725) 波長　　･･･ 408 nm jitter 　　･･･<± 10 ps Pulse 幅 ･･･<50 ps 2004/3/9 Amp CAMAC HPKco. Amp(C 5594) ADC ･･･ 0. 25 p. C/count TDC ･･･ 25 psec/count Gain　･･･ 36 d. B 帯域　･･･～ 1. 5 GHz 科研費特定領域　第二回研究会
