Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udž 2. izdanje benik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2

SADRŽAJ Red. broj NAZIV V. KOTIRANJE CRTEŽA 1. Elementi kota 2. Pravila kotiranja 3. Simboli koji se upotrebljavaju pri kotiranju 4. Primjeri nanošenja kota 5. Sustavi nanošenja kota 6. Pitanja za ponavljanje 7. 8. 9. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

6. Kotiranje crteža 1. Elementi kota COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4

6. Kotiranje crteža 2. Pravila kotiranja Sve se mjere zadaju u milimetrima i označavaju konačnu i stvarnu mjeru predmeta bez 1 obzira na mjerilo u kome je predmet nacrtan. Mjerni se broj unosi iznad mjernice. 2 Mjernice trebaju biti usporedne s mjerenim bridom. 3 Mjernice se, u pravilu, crtaju izvan crteža. 4 Pomoćne mjerne crte prelaze mjernicu od 1 do 2 mm i okomite su na bridove. 5 Oznake promjera ( ) i kvadrata ( ) stavljaju se ispred mjernog broja. 6 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 5

6. Kotiranje crteža 3. Simboli koji se upotrebljavaju pri kotiranju COPYRIGHT© Mato Lučić promjer (50 mm) mjera sirovog komada (50 mm) kvadrat (50 mm) lučna mjera (50 mm) polumjer (50 mm) mjera nije crtana u mjerilu (50 mm) promjer kugle (50 mm) suženje (1: 10) debljina thickness (2 mm) nagib (1: 14) teorijski točna mjera (50 mm) ispitna mjera www. naklada-lucic. hr 6

6. Kotiranje crteža 4. Primjeri nanošenja kota • kotni (mjerni) broj imat će odgovarajuću visinu slova, a najmanje 3, 5 mm i širinu crte kojom se ispisuje 0, 5 mm • kotni (mjerni) broj se ispisuje iznad mjernice, na sredini usporedo s njom, ali tako da se može čitati odozgo ili s desna • mjerne crte su pune uske crte (vrsta crte B) i u pravilu se ne smiju međusobno križati • glavna mjerna crta leži usporedno s bridom predmeta • mjernu crtu omeđuju strelice (ili točke) s kutom 15° i duljine 5 • d d = širina crte COPYRIGHT© Mato Lučić www. naklada-lucic. hr 7

6. Kotiranje crteža • pomoćna mjerna prelazi iznad glavne mjerne crte za 1 do 3 mm • mjerne crte se ne smiju postavljati između različitih pogleda (projekcija) predmeta • ako je prikazana samo jedna projekcija, npr. kod ravnih komada (ploča), debljina ploče se može označiti slovom t = eng. thickness (debljina) i veličinom u mm (t = 4) • glavne mjerne crte trebaju biti udaljene od predmeta najmanje 10 mm i na međusobnom razmaku od najmanje 7 mm • središnjice i bridovi predmeta ne smiju biti upotrijebljene kao glavne mjerne crte, ali središnjice mogu biti upotrijebljene kao pomoćne mjerne crte COPYRIGHT© Mato Lučić www. naklada-lucic. hr 8

6. Kotiranje crteža • kote se ne postavljaju na nevidljive bridove već njih treba pretvorit u vidljive pomoću djelomičnog presjeka, a zatim kotirati COPYRIGHT© Mato Lučić www. naklada-lucic. hr 9

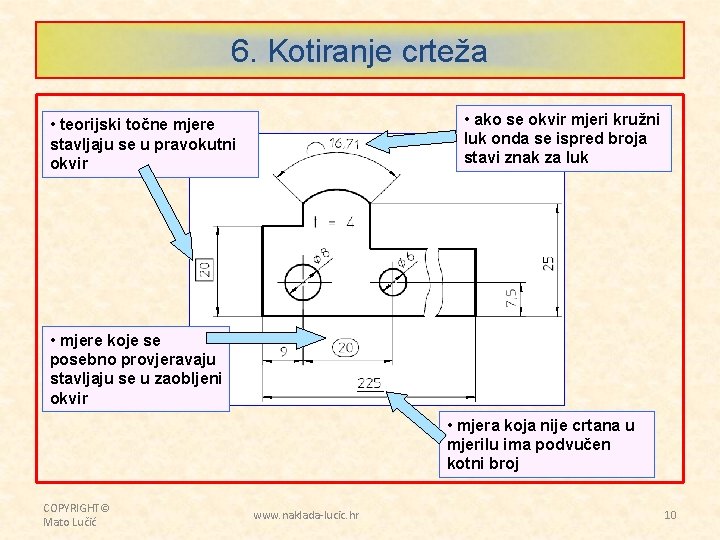

6. Kotiranje crteža • ako se okvir mjeri kružni luk onda se ispred broja stavi znak za luk • teorijski točne mjere stavljaju se u pravokutni okvir • mjere koje se posebno provjeravaju stavljaju se u zaobljeni okvir • mjera koja nije crtana u mjerilu ima podvučen kotni broj COPYRIGHT© Mato Lučić www. naklada-lucic. hr 10

6. Kotiranje crteža • mjernice kod polovičnog presjeka su nacrtane s obje strelice samo onda ako su vidljiva oba brida između kojih se nanosi mjera • mjernice kod polovičnog presjeka će biti nacrtane samo polovično • one prelaze preko središnjice samo 1 – 2 mm COPYRIGHT© Mato Lučić www. naklada-lucic. hr 11

6. Kotiranje crteža • skošenja se kotiraju tako da se naznači kut i veličina uzdužnog posmika reznog alata • posebna skošenja se mogu kotirati tako da se kotira posebno kut, a posebno duljina posmika COPYRIGHT© Mato Lučić www. naklada-lucic. hr • skošenja pod kutom od 45° mogu biti definirana duljinom posmika i kutom (2 x 45°) 12

6. Kotiranje crteža • promjeri se kotiraju tako da se ispred mjernog broja upiše znak • vrlo mali promjeri (ispod 3 – 4 mm) mogu biti kotirani s jednom pokaznom crtom COPYRIGHT© Mato Lučić www. naklada-lucic. hr 13

6. Kotiranje crteža Primjer: kotiranje promjera COPYRIGHT© Mato Lučić www. naklada-lucic. hr 14

6. Kotiranje crteža Primjeri: kotiranje polumjera COPYRIGHT© Mato Lučić www. naklada-lucic. hr 15

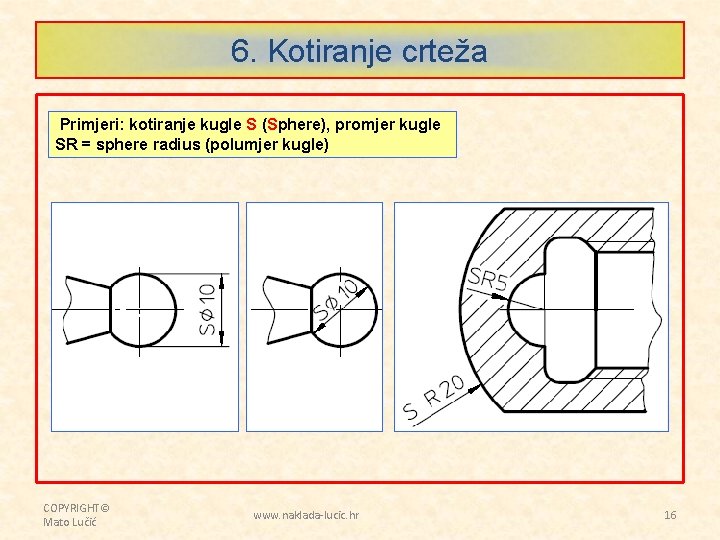

6. Kotiranje crteža Primjeri: kotiranje kugle S (Sphere), promjer kugle SR = sphere radius (polumjer kugle) COPYRIGHT© Mato Lučić www. naklada-lucic. hr 16

6. Kotiranje crteža Primjeri: kotiranje kružnih lukova COPYRIGHT© Mato Lučić www. naklada-lucic. hr 17

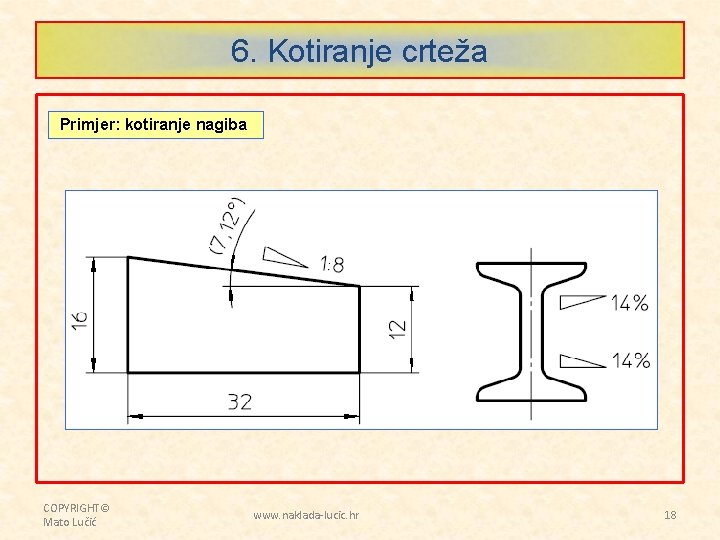

6. Kotiranje crteža Primjer: kotiranje nagiba COPYRIGHT© Mato Lučić www. naklada-lucic. hr 18

6. Kotiranje crteža Primjer: kotiranje suženja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 19

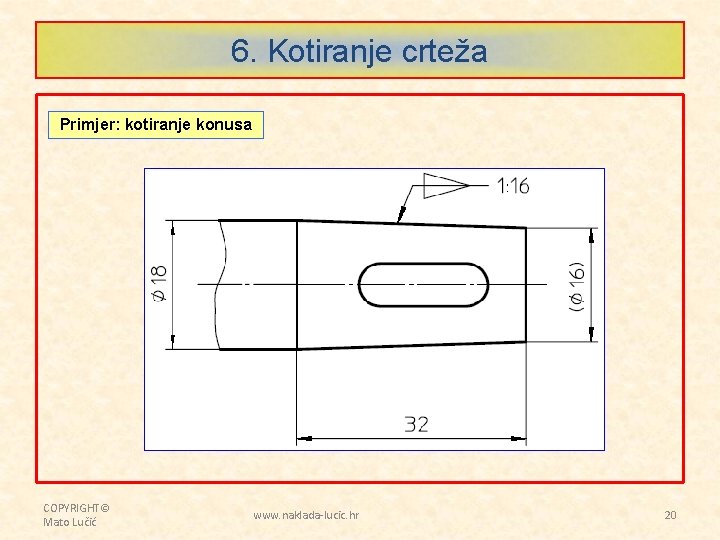

6. Kotiranje crteža Primjer: kotiranje konusa COPYRIGHT© Mato Lučić www. naklada-lucic. hr 20

6. Kotiranje crteža Primjeri: kotiranje pravilnih razmaka COPYRIGHT© Mato Lučić www. naklada-lucic. hr 21

6. Kotiranje crteža Primjeri: kotiranje utora COPYRIGHT© Mato Lučić www. naklada-lucic. hr 22

6. Kotiranje crteža Primjeri: kotiranje utora COPYRIGHT© Mato Lučić www. naklada-lucic. hr 23

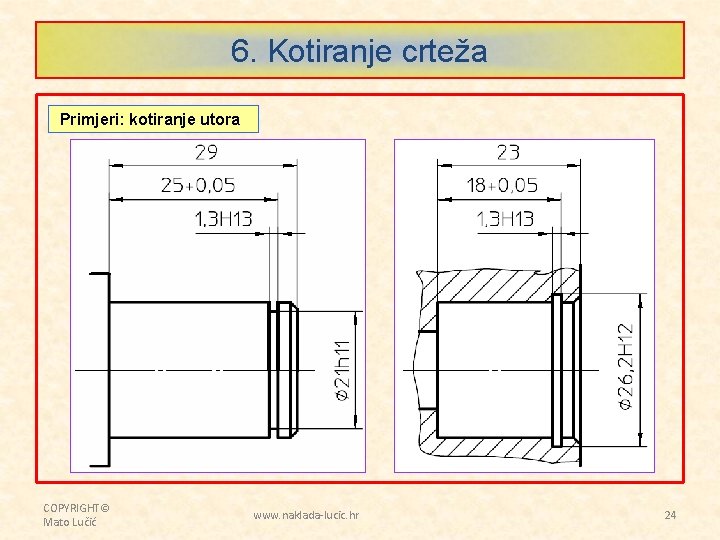

6. Kotiranje crteža Primjeri: kotiranje utora COPYRIGHT© Mato Lučić www. naklada-lucic. hr 24

6. Kotiranje crteža Primjeri: kotiranje unutarnjeg navoja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 25

6. Kotiranje crteža Primjeri: kotiranje unutarnjeg navoja malog nazivnog promjera COPYRIGHT© Mato Lučić www. naklada-lucic. hr 26

6. Kotiranje crteža Primjeri: kotiranje navoja u pogledu odozgo (tlocrtu) COPYRIGHT© Mato Lučić www. naklada-lucic. hr 27

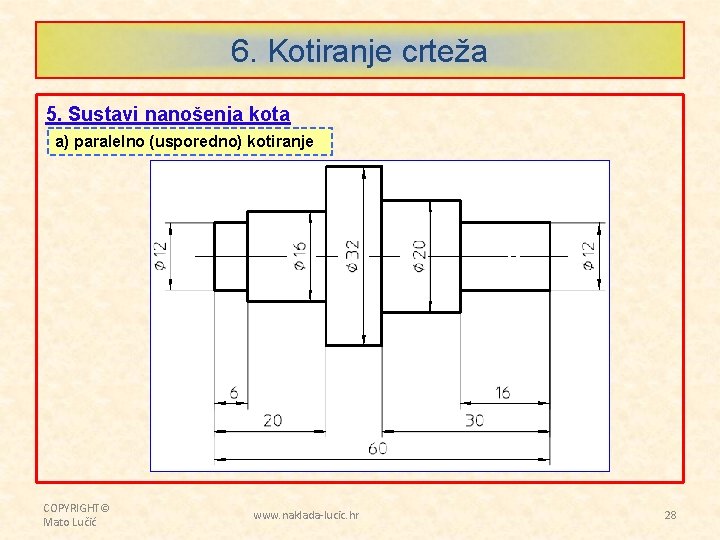

6. Kotiranje crteža 5. Sustavi nanošenja kota a) paralelno (usporedno) kotiranje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 28

6. Kotiranje crteža b) kotiranje od zajedničke osnove COPYRIGHT© Mato Lučić www. naklada-lucic. hr 29

6. Kotiranje crteža c) kotiranje rastućih kota (superponiranjem) COPYRIGHT© Mato Lučić www. naklada-lucic. hr 30

6. Kotiranje crteža Primjeri: kotiranje superponiranjem COPYRIGHT© Mato Lučić www. naklada-lucic. hr 31

6. Kotiranje crteža d) koordinatno kotiranje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 32

6. Kotiranje crteža Primjer: koordinatno kotiranje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 33

6. Kotiranje crteža Primjeri: kotiranje u izometriji COPYRIGHT© Mato Lučić www. naklada-lucic. hr 34

6. Kotiranje crteža Primjeri crtanja i kotiranja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 35

6. Kotiranje crteža Primjeri crtanja i kotiranja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 36

6. Kotiranje crteža Primjeri crtanja i kotiranja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 37

6. Kotiranje crteža Primjeri crtanja i kotiranja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 38

6. Kotiranje crteža Primjeri crtanja i kotiranja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 39

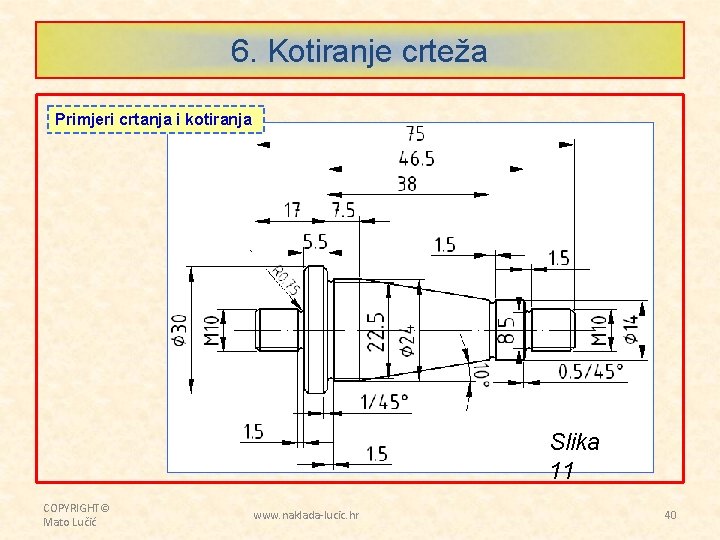

6. Kotiranje crteža Primjeri crtanja i kotiranja Slika 11 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 40

6. Kotiranje crteža Primjeri crtanja i kotiranja Slika 13 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 41

6. Kotiranje crteža Primjeri crtanja i kotiranja Slika 14 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 42

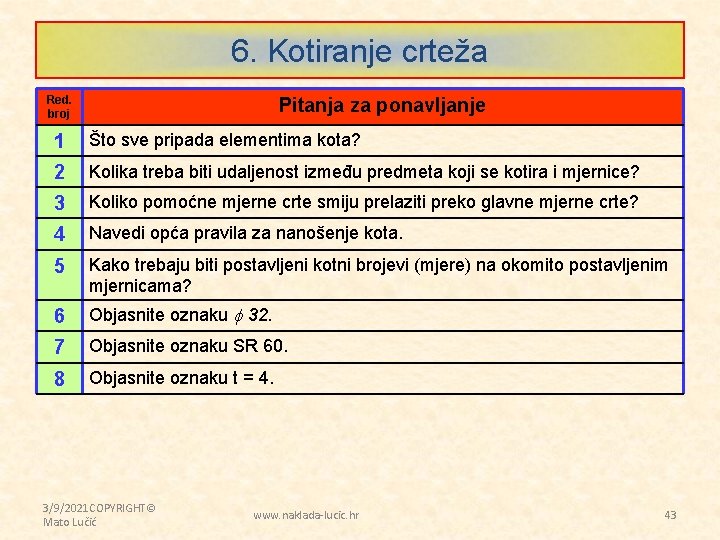

6. Kotiranje crteža Red. broj Pitanja za ponavljanje 1 Što sve pripada elementima kota? 2 Kolika treba biti udaljenost između predmeta koji se kotira i mjernice? 3 Koliko pomoćne mjerne crte smiju prelaziti preko glavne mjerne crte? 4 Navedi opća pravila za nanošenje kota. 5 Kako trebaju biti postavljeni kotni brojevi (mjere) na okomito postavljenim mjernicama? 6 Objasnite oznaku 32. 7 Objasnite oznaku SR 60. 8 Objasnite oznaku t = 4. 3/9/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 43
