Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što 2. izdanje nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2

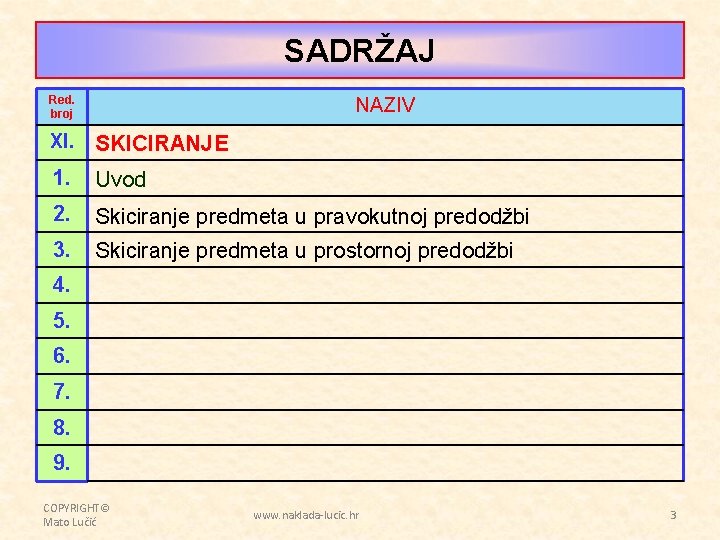

SADRŽAJ Red. broj NAZIV XI. SKICIRANJE 1. Uvod 2. Skiciranje predmeta u pravokutnoj predodžbi 3. Skiciranje predmeta u prostornoj predodžbi 4. 5. 6. 7. 8. 9. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

11. SKICIRANJE 1. Uvod • skica služi kao osnova za izradu pravih tehničkih crteža i projekata • skica je crtež nacrtan slobodnom rukom Redoslijed postupaka pri skiciranju predmeta: 1. odrediti raspored i potreban broj projekcija, 2. izvući glavne središnjice, 3. crtati tanko crte obrisa i kružnica, 4. podebljati lukove, kružnice i glavne crte, 5. označiti tragove ravnina presjeka, 6. izvući kote prema fazama rada, 7. izmjeriti dimenzije i unijeti vrijednosti na kotne crte, 8. unijeti podatke o toleriranim mjerama i znakove obrade, 9. šrafirati presjeke, 10. unijeti podatke o materijalu, broj pozicije i ostale podatke u zaglavlje. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4

11. SKICIRANJE 2. Skiciranje predmeta u pravokutnoj predodžbi 1. primjer: prostorni izgled 1. faza COPYRIGHT© Mato Lučić 2. faza www. naklada-lucic. hr 5

11. SKICIRANJE Prostorni izgled predmeta 3. faza COPYRIGHT© Mato Lučić 4. faza www. naklada-lucic. hr 6

11. SKICIRANJE Prostorni izgled predmeta 5. faza COPYRIGHT© Mato Lučić 6. faza www. naklada-lucic. hr 7

11. SKICIRANJE 3. Skiciranje predmeta u prostornoj predodžbi 2. primjer: prostorni izgled 3/9/2021 COPYRIGHT© Mato Lučić 1. faza www. naklada-lucic. hr 2. faza 8

Mato Lučić, profesor 2. izdanje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 9
