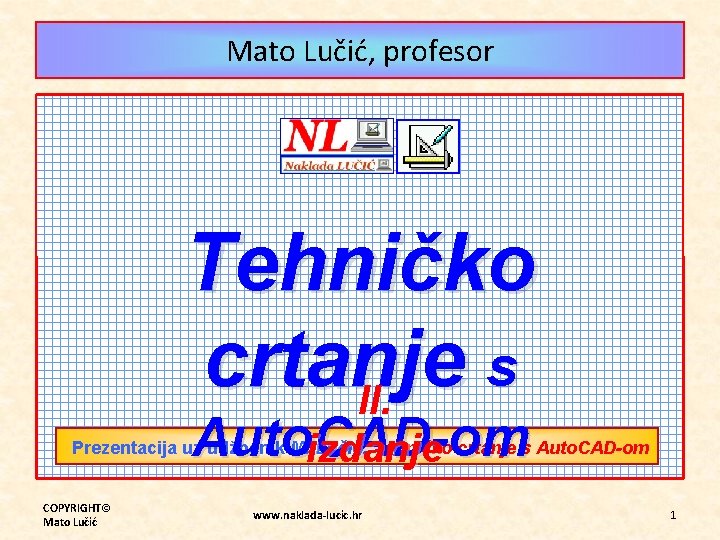

Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na njen naziv. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2

SADRŽAJ Red. broj NAZIV I. UVOD U TEHNIČKO CRTANJE 1. Tehnički crtež 2. Organizacije (uredi) za norme (standarde) 3. Pribor za tehničko crtanje 4. Radno mjesto za izradu crteža na računalu 5. Pitanja za ponavljanje 6. 7. 8. 9. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

I. Uvod u tehničko crtanje 1. Tehnički crtež predstavlja najvažniji dio tehničke dokumentacije i služi kao polazna osnovica u svakom proizvodnom procesu. • crteži moraju potpuno jasno predočavati proizvod • zajednički jezik tehničkog crtanja temelji se na pravilima tehničkog crtanja, koja su određena i propisana normama (standardima) u tehničkom crtanju (HRN, ISO, CEN, DIN, ASA i drugi) COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4

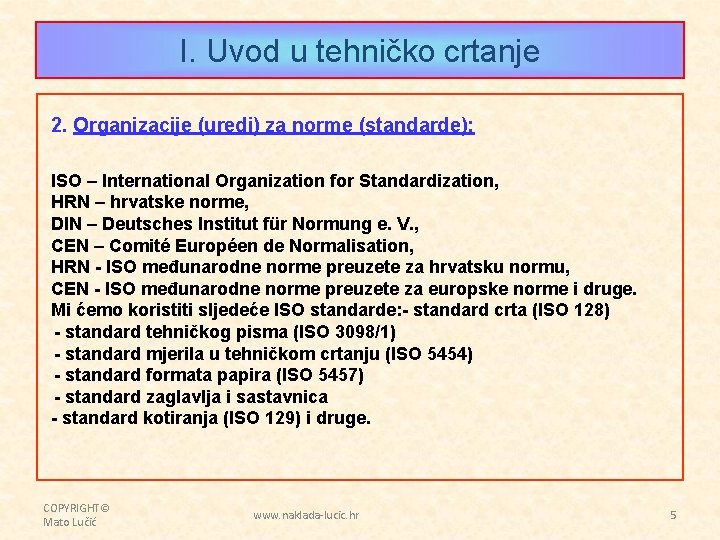

I. Uvod u tehničko crtanje 2. Organizacije (uredi) za norme (standarde): ISO – International Organization for Standardization, HRN – hrvatske norme, DIN – Deutsches Institut für Normung e. V. , CEN – Comité Européen de Normalisation, HRN - ISO međunarodne norme preuzete za hrvatsku normu, CEN - ISO međunarodne norme preuzete za europske norme i druge. Mi ćemo koristiti sljedeće ISO standarde: - standard crta (ISO 128) - standard tehničkog pisma (ISO 3098/1) - standard mjerila u tehničkom crtanju (ISO 5454) - standard formata papira (ISO 5457) - standard zaglavlja i sastavnica - standard kotiranja (ISO 129) i druge. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 5

I. Uvod u tehničko crtanje 3. Pribor za tehničko crtanje U pribor za tehničko crtanje spadaju: • olovke, • ravnala, • trokuti, • šestari, • krivuljari, • kutomjeri, • gumice za brisanje, • šabloni za slova i drugi, • razmjernici, • rapidografi, • crtaća ploča, • crtaći stol, • crtalo (ploter) i drugi pribor. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 6

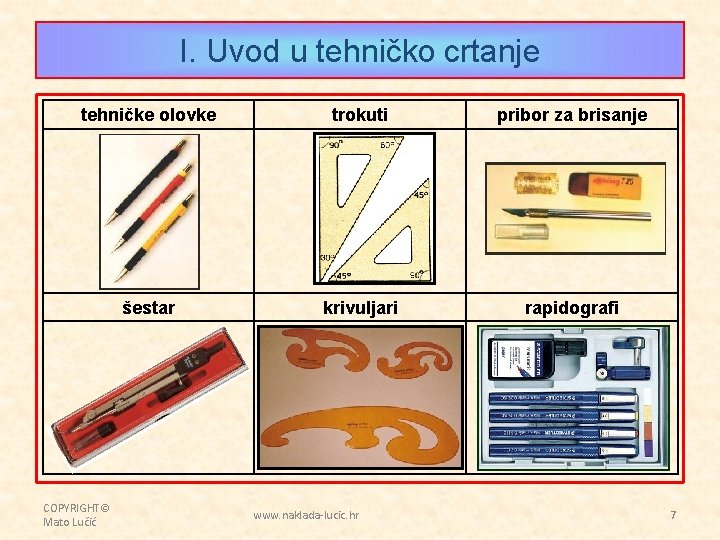

I. Uvod u tehničko crtanje tehničke olovke trokuti pribor za brisanje šestar krivuljari rapidografi COPYRIGHT© Mato Lučić www. naklada-lucic. hr 7

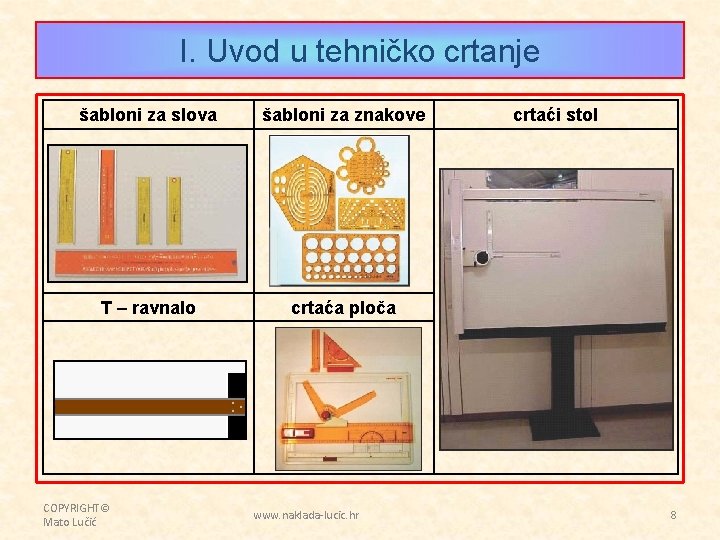

I. Uvod u tehničko crtanje šabloni za slova šabloni za znakove T – ravnalo crtaća ploča COPYRIGHT© Mato Lučić www. naklada-lucic. hr crtaći stol 8

I. Uvod u tehničko crtanje uporaba trokuta pisač COPYRIGHT© Mato Lučić crtalo (ploter) www. naklada-lucic. hr uporaba krivuljara princip rada crtala 9

I. Uvod u tehničko crtanje 4. Radno mjesto za izradu crteža na računalu Danas se za izradu crteža koriste računala s CAD (Computer Aided Design) programima (Auto. CAD i dr. ) kojima se crteži izrađuju puno brže i lakše. Iscrtavanje crteža izvodi se na na ploterima – crtalima. 3/8/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 10

I. Uvod u tehničko crtanje Red. broj Pitanja za ponavljanje 1 Što je tehnički crtež? 2 Na čemu se temelji zajednički jezik tehničkog crtanja? 3 Tko određuje pravila tehničkog crtanja? 4 Navedi urede za standarde koje poznaješ. 5 Koji vam je osnovni pribor potreban za crtanje crteža olovkom? 6 Kako se danas najčešće izrađuju tehnički crteži i zbog čega? 7 8 9 10 11 3/8/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 11
