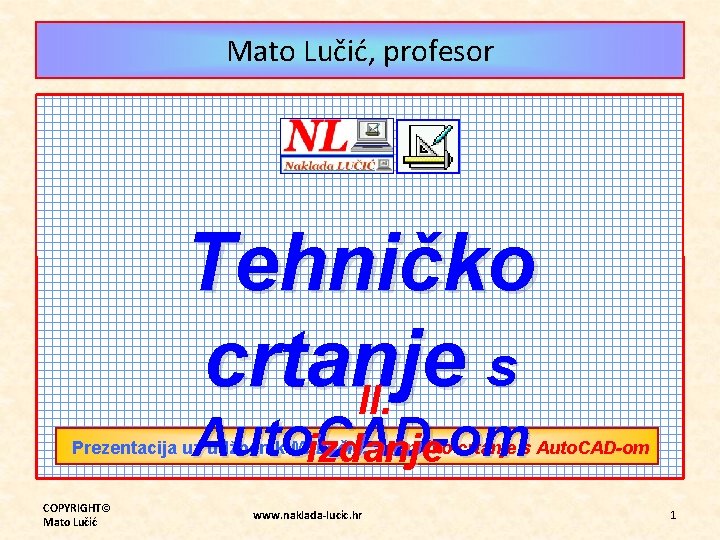

Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1
PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što 2. izdanje nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2
SADRŽAJ Red. broj NAZIV XII. TOLERANCIJE I HRAPAVOST POVRŠINA 1. Vrste tolerancija 2. Tolerancije dužinskih mjera 3. Elementi tolerancija 4. Unošenje tolerancija na crtež 5. Primjeri nanošenja tolerancija 6. Dosjedi i njihovo označavanje 7. Sustavi za označavanje zajedničke tolerancije sklopa 8. Tolerancije oblika i položaja 9. Hrapavost površina COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

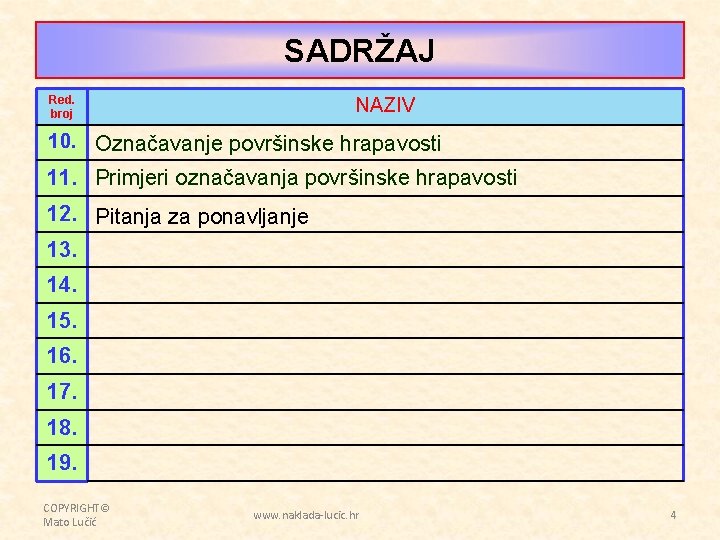

SADRŽAJ Red. broj NAZIV 10. Označavanje površinske hrapavosti 11. Primjeri označavanja površinske hrapavosti 12. Pitanja za ponavljanje 13. 14. 15. 16. 17. 18. 19. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4

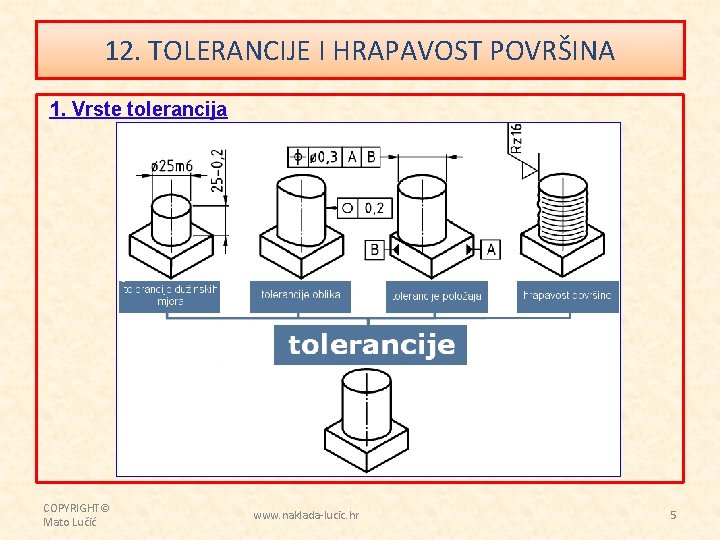

12. TOLERANCIJE I HRAPAVOST POVRŠINA 1. Vrste tolerancija COPYRIGHT© Mato Lučić www. naklada-lucic. hr 5
12. TOLERANCIJE I HRAPAVOST POVRŠINA 2. Tolerancije dužinskih mjera • Tolerancije na tehničkom crtežu predstavljaju propisana (unaprijed određena) moguća odstupanja mjera gotovog izratka od zadanih mjera. Vrste mjera: a) vanjske mjere b) unutarnje mjere COPYRIGHT© Mato Lučić www. naklada-lucic. hr 6
12. TOLERANCIJE I HRAPAVOST POVRŠINA Pomično mjerilo za mjerenje unutarnje i vanjske mjere COPYRIGHT© Mato Lučić www. naklada-lucic. hr 7
12. TOLERANCIJE I HRAPAVOST POVRŠINA 3. Elementi tolerancija • • • D, d – nazivna mjera provrta, osovine (čepa) Dd, dd – donja granična mjera provrta ili osovine Dg, dg – gornja granična mjera provrta ili osovine Ag, ag – gornje odstupanje za unutarnju, za vanjsku mjeru Ad, ad – donje odstupanje za unutarnju, za vanjsku mjeru T – tolerancija T = Dg – Dd; T = dg – dd nulta linija je osnovna linija od koje se mjere odstupanja elementi tolerancija provrta COPYRIGHT© Mato Lučić www. naklada-lucic. hr 8
12. TOLERANCIJE I HRAPAVOST POVRŠINA Elementi tolerancija: elementi tolerancija osovine COPYRIGHT© Mato Lučić www. naklada-lucic. hr 9

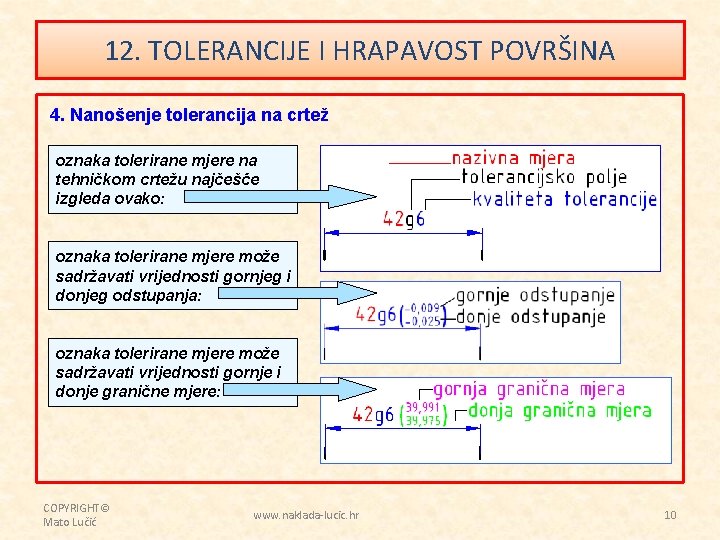

12. TOLERANCIJE I HRAPAVOST POVRŠINA 4. Nanošenje tolerancija na crtež oznaka tolerirane mjere na tehničkom crtežu najčešće izgleda ovako: oznaka tolerirane mjere može sadržavati vrijednosti gornjeg i donjeg odstupanja: oznaka tolerirane mjere može sadržavati vrijednosti gornje i donje granične mjere: COPYRIGHT© Mato Lučić www. naklada-lucic. hr 10
12. TOLERANCIJE I HRAPAVOST POVRŠINA Nanošenje tolerancija na crtež: oznaka tolerirane mjere izražena brojčanom vrijednosti odstupanja, ako je jedna vrijednost 0, piše se nula ako je vrijednost odstupanja simetrična u odnosa na nazivnu mjeru, piše se samo jedanput oznaka tolerirane mjere može sadržavati samo vrijednosti gornje i donje granične mjere: COPYRIGHT© Mato Lučić www. naklada-lucic. hr 11
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjer: nanošenje tolerancija na crtež za mjeru nije propisana tolerancija zadano je odstupanje od nazivne mjere standardna oznaka tolerancija COPYRIGHT© Mato Lučić www. naklada-lucic. hr 12
12. TOLERANCIJE I HRAPAVOST POVRŠINA ISO sustav nanošenje tolerancija na crtež brojčane vrijednosti se unose u posebnu tablicu tolerirana unutarnja mjera COPYRIGHT© Mato Lučić tolerirana vanjska mjera www. naklada-lucic. hr 13
Primjeri tolerancija za nazivnu mjeru 50¸mm. 12. TOLERANCIJE I HRAPAVOST POVRŠINA COPYRIGHT© Mato Lučić www. naklada-lucic. hr 14
12. TOLERANCIJE I HRAPAVOST POVRŠINA 5. Primjeri COPYRIGHT© Mato Lučić nanošenje tolerancija na crtež www. naklada-lucic. hr 15
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjer: nanošenje tolerancija na crtež COPYRIGHT© Mato Lučić www. naklada-lucic. hr 16
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju Nazivna mjera n = 28 mm ag = 0, 2 mm ng = 28, 2 mm ad = 0 mm nd = 28, 0 mm T = ag – ad = ng –nd = 0, 2 mm COPYRIGHT© Mato Lučić www. naklada-lucic. hr 17

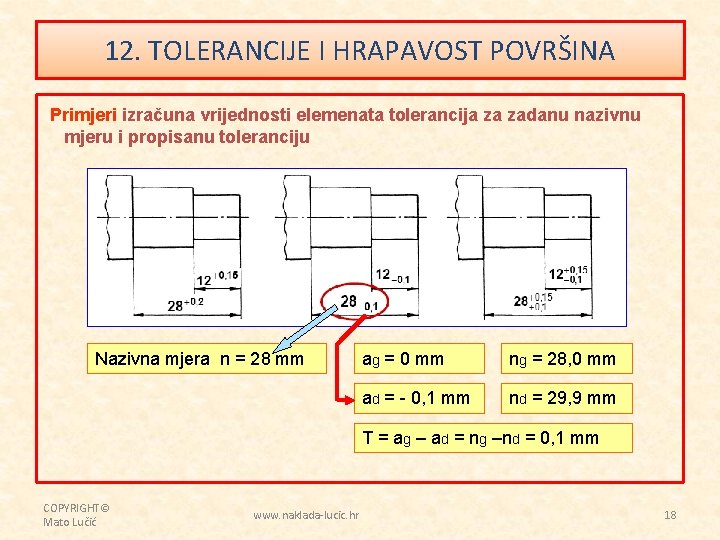

12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju Nazivna mjera n = 28 mm ag = 0 mm ng = 28, 0 mm ad = - 0, 1 mm nd = 29, 9 mm T = ag – ad = ng –nd = 0, 1 mm COPYRIGHT© Mato Lučić www. naklada-lucic. hr 18
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju Nazivna mjera n = 28 mm ag = 0, 15 mm ng = 28, 15 mm ad = 0, 1 mm nd = 28, 1 mm T = ag – ad = ng –nd = 0, 05 mm COPYRIGHT© Mato Lučić www. naklada-lucic. hr 19

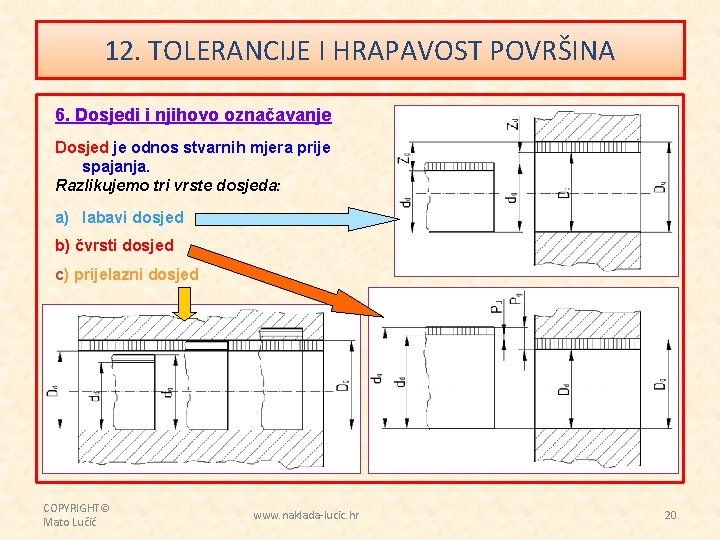

12. TOLERANCIJE I HRAPAVOST POVRŠINA 6. Dosjedi i njihovo označavanje Dosjed je odnos stvarnih mjera prije spajanja. Razlikujemo tri vrste dosjeda: a) labavi dosjed b) čvrsti dosjed c) prijelazni dosjed COPYRIGHT© Mato Lučić www. naklada-lucic. hr 20
12. TOLERANCIJE I HRAPAVOST POVRŠINA 7. Sustavi za označavanje zajedničke tolerancije nekog sklopa Razlikujemo dva sustava: a) sustav zajedničkog vratila i b) sustav zajedničkog provrta COPYRIGHT© Mato Lučić www. naklada-lucic. hr 21
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjer označavanje zajedničke tolerancije nekog sklopa COPYRIGHT© Mato Lučić www. naklada-lucic. hr 22
12. TOLERANCIJE I HRAPAVOST POVRŠINA Sustav zajedničkog provrta: Sve mjere provrta imaju tolerancijsko polje H. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 23
12. TOLERANCIJE I HRAPAVOST POVRŠINA Sustav zajedničkog provrta: Primjeri za nazivnu mjeru 25, kvaliteta tolerancije 7 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 24
12. TOLERANCIJE I HRAPAVOST POVRŠINA Sustav zajedničkog vratila: Sve mjere vratila imaju tolerancijsko polje h. COPYRIGHT© Mato Lučić www. naklada-lucic. hr 25
12. TOLERANCIJE I HRAPAVOST POVRŠINA Sustav zajedničkog vratila: Primjeri za nazivnu mjeru 25, kvaliteta tolerancije 6 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 26

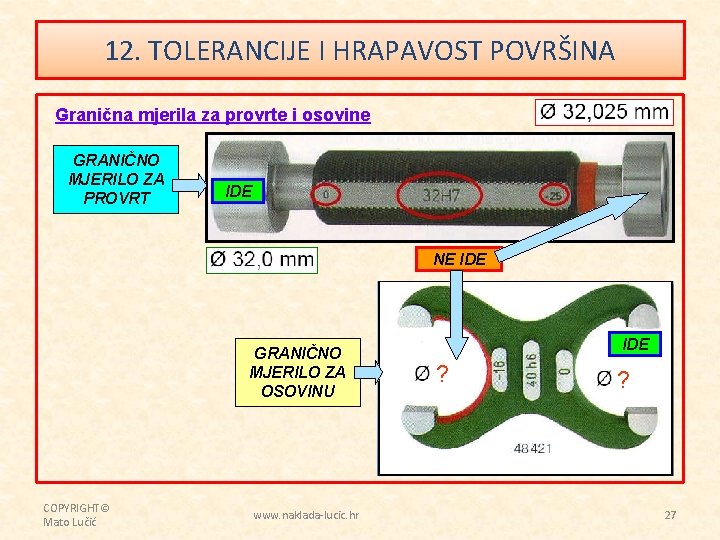

12. TOLERANCIJE I HRAPAVOST POVRŠINA Granična mjerila za provrte i osovine GRANIČNO MJERILO ZA PROVRT IDE NE IDE GRANIČNO MJERILO ZA OSOVINU COPYRIGHT© Mato Lučić www. naklada-lucic. hr IDE ? ? 27
12. TOLERANCIJE I HRAPAVOST POVRŠINA Provjera tolerancija provrta i osovina pomoću graničnih mjerila COPYRIGHT© Mato Lučić www. naklada-lucic. hr 28

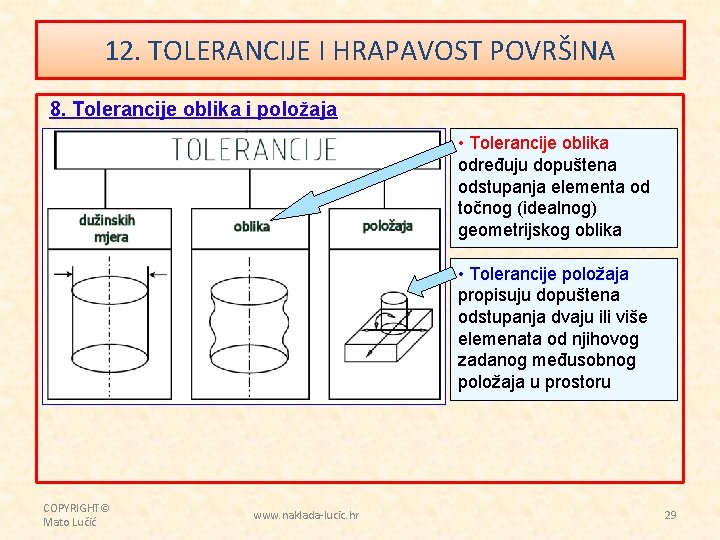

12. TOLERANCIJE I HRAPAVOST POVRŠINA 8. Tolerancije oblika i položaja • Tolerancije oblika određuju dopuštena odstupanja elementa od točnog (idealnog) geometrijskog oblika • Tolerancije položaja propisuju dopuštena odstupanja dvaju ili više elemenata od njihovog zadanog međusobnog položaja u prostoru COPYRIGHT© Mato Lučić www. naklada-lucic. hr 29
12. TOLERANCIJE I HRAPAVOST POVRŠINA Simboli tolerancija oblika i položaja pravocrtnost smještaj ravnost koaksijalnost kružnost simetričnost cilindričnost kružnost vrtnje obris crte cilindričnost vrtnje obris plohe usporednost pravokutnost nagib COPYRIGHT© Mato Lučić www. naklada-lucic. hr 30

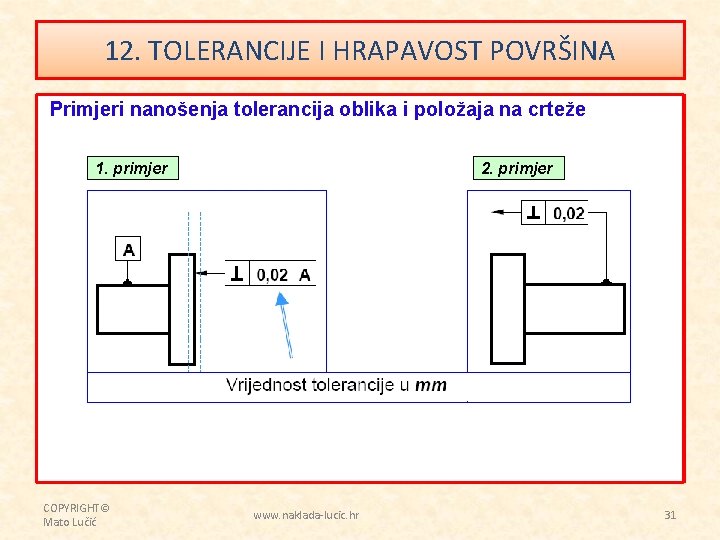

12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri nanošenja tolerancija oblika i položaja na crteže 1. primjer COPYRIGHT© Mato Lučić 2. primjer www. naklada-lucic. hr 31
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri nanošenja tolerancija oblika i položaja na crteže 3. primjer COPYRIGHT© Mato Lučić 4. primjer www. naklada-lucic. hr 32
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri nanošenja tolerancija oblika i položaja na crteže 5. primjer 7. primjer 6. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 33
12. TOLERANCIJE I HRAPAVOST POVRŠINA Primjeri nanošenja tolerancija oblika i položaja na crteže 8. primjer 9. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 34
12. TOLERANCIJE I HRAPAVOST POVRŠINA 9. Hrapavost površina Razlozi zbog kojih se traži određena kvaliteta površinske obrade (klasa hrapavosti): • smanjenje trenja kliznih površina • estetski zahtjevi • sprječavanje pojave koncentracije napona POSTUPAK OBRADE tokarenjem, glodanjem … brušenjem, honanjem … IZGLED POVRŠINE profil površine pod mikroskopom Rmax - najveća visina neravnine (µm) Ra – srednje odstupanje profila (µm) Rz – srednja dubina profila (µm) COPYRIGHT© Mato Lučić www. naklada-lucic. hr 35
12. TOLERANCIJE I HRAPAVOST POVRŠINA 10. Označavanje površinske hrapavosti KLASE POVRŠINSKE HRPAVOSTI obrada bilo kojim postupkom znak za površinsku hrapavost obrada skidanjem materijala obrada bez skidanja materijala COPYRIGHT© Mato Lučić www. naklada-lucic. hr 36
12. TOLERANCIJE I HRAPAVOST POVRŠINA 11. Primjeri označavanja površinske hrapavosti 1. primjer 2. primjer 4. primjer COPYRIGHT© Mato Lučić 3. primjer 5. primjer www. naklada-lucic. hr 37
12. TOLERANCIJE I HRAPAVOST POVRŠINA 6. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 38
12. TOLERANCIJE I HRAPAVOST POVRŠINA 7. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 39

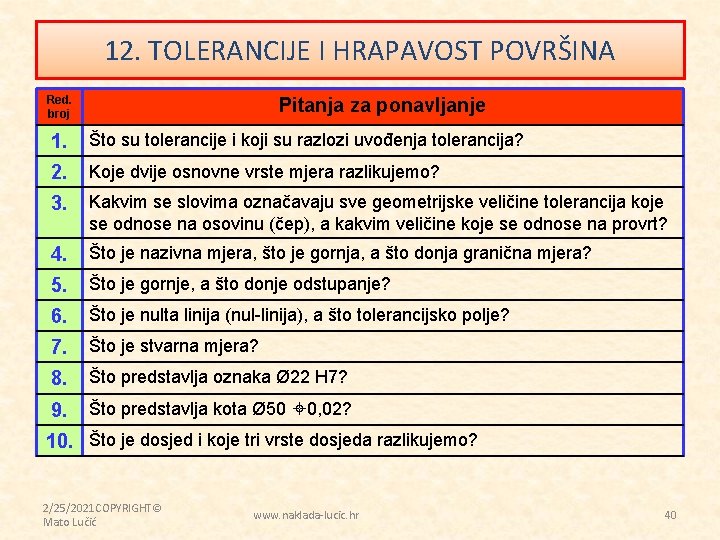

12. TOLERANCIJE I HRAPAVOST POVRŠINA Red. broj Pitanja za ponavljanje 1. Što su tolerancije i koji su razlozi uvođenja tolerancija? 2. Koje dvije osnovne vrste mjera razlikujemo? 3. Kakvim se slovima označavaju sve geometrijske veličine tolerancija koje se odnose na osovinu (čep), a kakvim veličine koje se odnose na provrt? 4. Što je nazivna mjera, što je gornja, a što donja granična mjera? 5. Što je gornje, a što donje odstupanje? 6. Što je nulta linija (nul-linija), a što tolerancijsko polje? 7. Što je stvarna mjera? 8. Što predstavlja oznaka Ø 22 H 7? 9. Što predstavlja kota Ø 50 0, 02? 10. Što je dosjed i koje tri vrste dosjeda razlikujemo? 2/25/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 40
12. TOLERANCIJE I HRAPAVOST POVRŠINA Red. broj Pitanja za ponavljanje 11. O čemu ovisi koji će dosjed biti propisan za neki sklop ili konstrukciju? 12. Kada se ostvaruje labavi, kada čvrsti, a kada prijelazni dosjed? 13. Koja dva sustava zajedničke tolerancije nekog sklopa razlikujemo? 14. Što su tolerancije oblika, a što tolerancije položaja? 15. Od kojih se elemenata sastoji oznaka tolerancije oblika i položaja? 16. Što na crtežu predstavlja simbol ? 17. Iz tablice očitajte gornje i donje odstupanje za 110 h 6. 18. Što je hrapavost površine i koji su razlozi za zahtijevanu hrapavost? 19. Koliko je stupnjeva hrapavosti propisano i kako su označeni? 20. Što na crtežu predstavlja znak 2/25/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr ? 41
