PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što 2. izdanje nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2

SADRŽAJ Red. broj NAZIV XIV. SIMBOLI U TEHNIČKOM CRTANJU 1. Pojam i podjela simbola 2. Neki simboli u tehnici 3. Primjeri shematskog crteža nacrtanih pomoću simbola COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

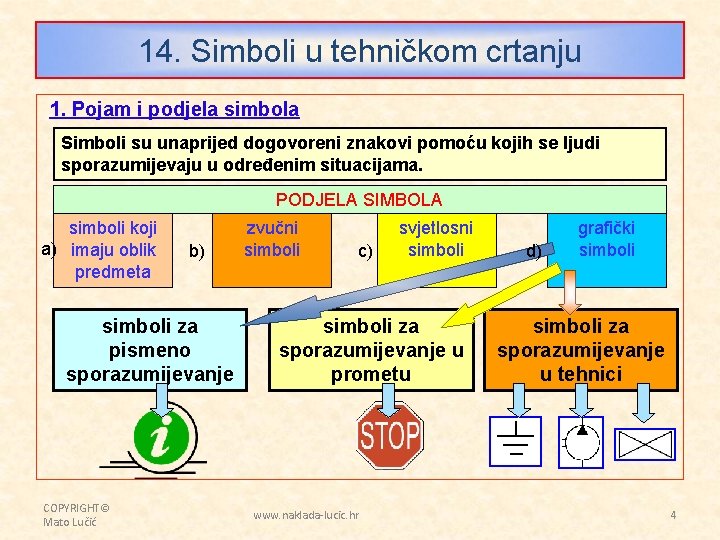

14. Simboli u tehničkom crtanju 1. Pojam i podjela simbola Simboli su unaprijed dogovoreni znakovi pomoću kojih se ljudi sporazumijevaju u određenim situacijama. PODJELA SIMBOLA simboli koji a) imaju oblik predmeta b) simboli za pismeno sporazumijevanje COPYRIGHT© Mato Lučić zvučni simboli c) svjetlosni simboli za sporazumijevanje u prometu www. naklada-lucic. hr d) grafički simboli za sporazumijevanje u tehnici 4

14. Simboli u tehničkom crtanju 2. Neki simboli u tehnici COPYRIGHT© Mato Lučić električni otpor općenito strujanje tekućine električni kondenzator strujanje stlačenog zraka električni induktivitet nepovratni ventil s oprugom električni osigurač jednoradni pneumatski cilindar galvanski element kompresor www. naklada-lucic. hr 5

14. Simboli u tehničkom crtanju 3. Primjeri shematskih crteža nacrtanih pomoću simbola 1. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 6

14. Simboli u tehničkom crtanju 2. primjer COPYRIGHT© Mato Lučić www. naklada-lucic. hr 7

14. Simboli u tehničkom crtanju 3. primjer COPYRIGHT© Mato Lučić 4. primjer (tranzistorsko pojačalo) www. naklada-lucic. hr 8
