Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1
PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što 2. izdanje nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2
SADRŽAJ Red. broj NAZIV XVI. PREDOČAVANJE STROJNIH ELEMENATA 1. Crtanje i označavanje navoja 2. Crtanje klinova 3. Crtanje zavarenih spojeva 4. Crtanje opruga 5. Crtanje elemenata za prijenos snage 6. 3 D predodžbe raznih strojnih elemenata COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3
16. PREDOČAVANJE STROJNIH ELEMENATA 1. Crtanje i označavanje navoja Crtanje vanjskog navoja a) crtanje navoja zavojnica COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4
16. PREDOČAVANJE STROJNIH ELEMENATA Crtanje unutarnjeg navoja: COPYRIGHT© Mato Lučić www. naklada-lucic. hr 5
16. PREDOČAVANJE STROJNIH ELEMENATA Desni i lijevi navoj: desni navoj COPYRIGHT© Mato Lučić www. naklada-lucic. hr lijevi navoj 6
16. PREDOČAVANJE STROJNIH ELEMENATA b) označavanje navoja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 7
16. PREDOČAVANJE STROJNIH ELEMENATA … označavanje navoja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 8

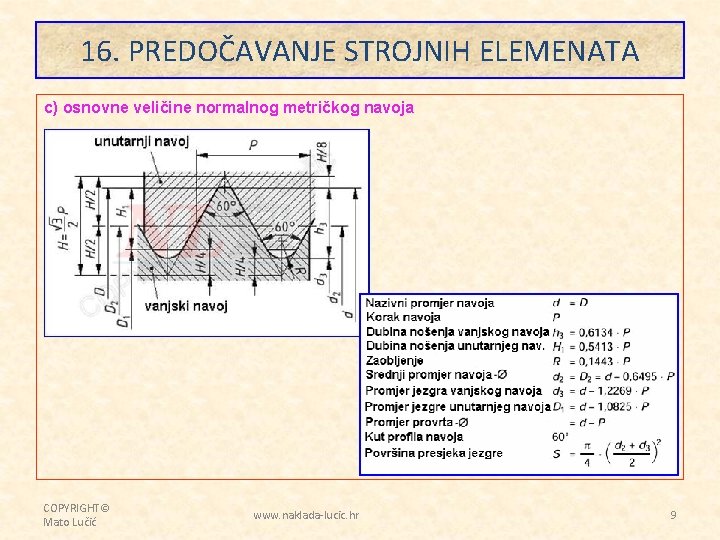

16. PREDOČAVANJE STROJNIH ELEMENATA c) osnovne veličine normalnog metričkog navoja COPYRIGHT© Mato Lučić www. naklada-lucic. hr 9
16. PREDOČAVANJE STROJNIH ELEMENATA d) crtanje vijka s maticom vijak matica crtež vijka s maticom COPYRIGHT© Mato Lučić www. naklada-lucic. hr 10
16. PREDOČAVANJE STROJNIH ELEMENATA 2. Crtanje klinova veza klinom vrste klinova uzdužni klin s nagibom uzdužni klin s kukom uzdužni klin bez nagiba COPYRIGHT© Mato Lučić www. naklada-lucic. hr segmentni klin 11
16. PREDOČAVANJE STROJNIH ELEMENATA 3. Crtanje zavarenih spojeva a) označavanje zavarenog spoja Oznake nekih postupaka zavarivanja prema ISO 4063 Oznaka COPYRIGHT© Mato Lučić Postupak zavarivanja 111 Elektrolučno zavarivanje, obloženom elektrodom 21 Elektrootporno, točkasto 221 Elektrootporno, šavno, s preklopom 311 Plinsko, plamen kisik – acetilen www. naklada-lucic. hr 12
16. PREDOČAVANJE STROJNIH ELEMENATA b) vrste i simboličko predočavanje zavarenih spojeva na crtežu crtež simbolička predodžba naziv rubni zavar I - zavar V - zavar Y - zavar COPYRIGHT© Mato Lučić www. naklada-lucic. hr 13
16. PREDOČAVANJE STROJNIH ELEMENATA … vrste i simboli zavarenih spojeva crtež simbolička predodžba naziv U - zavar X - zavar točkasti zavar kutni zavar COPYRIGHT© Mato Lučić www. naklada-lucic. hr 14
16. PREDOČAVANJE STROJNIH ELEMENATA 4. Crtanje opruga a) crtanje uvojnih opruga puni prikaz COPYRIGHT© Mato Lučić prikaz u presjeku www. naklada-lucic. hr simbolički prikaz 15
16. PREDOČAVANJE STROJNIH ELEMENATA b) crtanje savojnih opruga tanjurasta opruga lisnata opruga (gibanj) puni prikaz COPYRIGHT© Mato Lučić www. naklada-lucic. hr simbolički prikaz 16
16. PREDOČAVANJE STROJNIH ELEMENATA 5. Crtanje elemenata za prijenos snage a) crtanje zupčanika osnovne geometrijske veličine zupčanika COPYRIGHT© Mato Lučić www. naklada-lucic. hr 17
16. PREDOČAVANJE STROJNIH ELEMENATA Zupčanici će biti predočeni bez crtanja pojedinih zubaca. valjkasti zupčanik COPYRIGHT© Mato Lučić www. naklada-lucic. hr stožasti zupčanik 18
16. PREDOČAVANJE STROJNIH ELEMENATA pužasti zupčasti par COPYRIGHT© Mato Lučić www. naklada-lucic. hr zupčanik i ozubljena letva 19

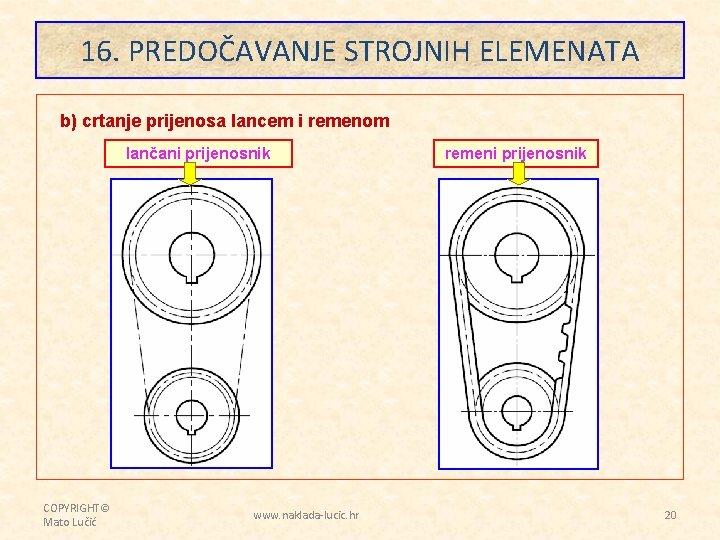

16. PREDOČAVANJE STROJNIH ELEMENATA b) crtanje prijenosa lancem i remenom lančani prijenosnik COPYRIGHT© Mato Lučić www. naklada-lucic. hr remeni prijenosnik 20
16. PREDOČAVANJE STROJNIH ELEMENATA 6. 3 D predodžbe raznih strojnih elemenata RAZNI STROJNI ELEMENTI COPYRIGHT© Mato Lučić www. naklada-lucic. hr 21
16. PREDOČAVANJE STROJNIH ELEMENATA MATICE COPYRIGHT© Mato Lučić www. naklada-lucic. hr 22

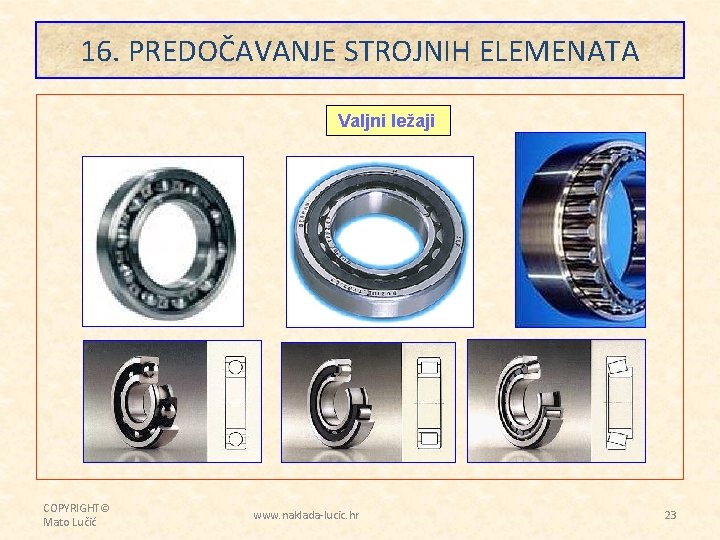

16. PREDOČAVANJE STROJNIH ELEMENATA Valjni ležaji COPYRIGHT© Mato Lučić www. naklada-lucic. hr 23
16. PREDOČAVANJE STROJNIH ELEMENATA ZUPČANICI COPYRIGHT© Mato Lučić www. naklada-lucic. hr 24
Mato Lučić, profesor 2. izdanje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 25
