Mato Lučić, profesor Tehničko crtanje s II. Auto. CAD-om izdanje Prezentacija uz udžbenik M. Lučić: Tehničko crtanje s Auto. CAD-om COPYRIGHT© Mato Lučić www. naklada-lucic. hr 1

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici/učenice i profesorice/profesori. Ova prezentacija rađena je usporedno s pisanjem udžbenika Tehničko crtanje s Auto. CAD-om (II. izdanje) i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što 2. izdanje nije uvijek lako postići. Nastavnik će na satu, usporedno sa svojim izlaganjem, preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu nastavnu jedinicu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Za prelazak na nastavnu jedinicu, u sadržaju kliknite na naziv nastavne jedinice. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić COPYRIGHT© Mato Lučić www. naklada-lucic. hr Autor: Mato Lučić, prof. 2

SADRŽAJ Red. broj NAZIV XVII. GRAĐEVINSKI NACRTI 1. Uvod 2. Vrste građevinskih nacrta (projekata) 3. Oprema građevinskih nacrta 4. Definiranje elemenata projektnog nacrta 5. Kotiranje građevinskih nacrta 6. Grafičke oznake na crtežima i simboli 7. Crtanje prometnica 8. Pitanja za ponavljanje COPYRIGHT© Mato Lučić www. naklada-lucic. hr 3

17. GRAĐEVINSKI NACRTI 1. Uvod § arhitektonsko – građevinska projektna dokumentacija je skup nacrta i prateće dokumentacije koje naručuju investitori i po kojoj izvođači izvode građevinu § projektiranje je postupak na čijem početku projektant izrađuje skice, a završava s izradom detaljnih nacrta po kojima svaki izvođač u izgradnji objekta može pripremiti i izvesti svoj dio radova na građevini 2. Vrste građevinskih nacrta (projekata) Projekti i nacrti se izrađuju prema određenom redoslijedu: 1. idejna skica – određuje funkciju i oblik građevine 2. situacijski nacrt – sadrži tlocrt građevine s položajem na parceli 3. idejni nacrt – sadrži tlocrt svih etaža, presjeke, pročelja 4. glavni nacrt – sadrži tlocrt svih etaža, presjeke, pročelja, opis radova i dr. 5. instalacijski nacrti – sadrže tlocrte svih etaža s ucrtanim instalacijama COPYRIGHT© Mato Lučić www. naklada-lucic. hr 4

17. GRAĐEVINSKI NACRTI … vrste građevinskih nacrta (projekata) 6. izvedbeni (palirski) nacrt – služi za izvođenje građevinskih radova 7. konstrukcijski nacrt – sadrži radioničke crteže konstrukcija i armatura 8. detaljni nacrt – sadrži detalje svih građevinskih radova za obrtnike 9. obračunski nacrt – sadrži služi za konačan obračun troškova izvođača situacijski nacrt COPYRIGHT© Mato Lučić www. naklada-lucic. hr tlocrt potkrovlja 5

17. GRAĐEVINSKI NACRTI 3. Oprema građevinskih nacrta § § građevinski nacrti moraju imati točne izmjere moraju biti nacrtani prema pravilima moraju se crtati točno određenom vrstom, oblikom i širinom crta crteži moraju imati propisan format, okvir i zaglavlje izgled jednog zaglavlja za građevinski nacrt COPYRIGHT© Mato Lučić www. naklada-lucic. hr 6

17. GRAĐEVINSKI NACRTI 4. Definiranje elemenata projektnog nacrta § tlocrt (tloris) predočava vodoravni presjek građevine na visini od jednog metra od poda etaže § presjek predočava projekciju građevine presječene uspravnom ravninom § pročelje predočava vanjski izgled građevine presjek COPYRIGHT© Mato Lučić pročelje www. naklada-lucic. hr 7

17. GRAĐEVINSKI NACRTI 5. Kotiranje građevinskih nacrta primjer kotiranja § granice kota u građevinskim nacrtima najčešće se označavaju kratkim debljim kosim crticama pod kutom 45° § dužinske mjere u građevinskim nacrtima dane su u centimetrima ili metrima § visinske kote dane su u metrima nadmorske visine § dužinske mjere u detaljnim nacrtima stolarskih i bravarskih metalnih konstrukcija iskazuju se u milimetrima COPYRIGHT© Mato Lučić www. naklada-lucic. hr 8

17. GRAĐEVINSKI NACRTI 6. Grafičke oznake na crtežima i simboli a) oznake visinskih kota b) šrafiranje građevinskih materijala COPYRIGHT© Mato Lučić www. naklada-lucic. hr 9

17. GRAĐEVINSKI NACRTI c) neki simboli u građevinskim nacrtima COPYRIGHT© Mato Lučić www. naklada-lucic. hr 10

17. GRAĐEVINSKI NACRTI … neki simboli u građevinskim nacrtima COPYRIGHT© Mato Lučić www. naklada-lucic. hr 11

17. GRAĐEVINSKI NACRTI … neki simboli u instalacijskim nacrtima COPYRIGHT© Mato Lučić www. naklada-lucic. hr 12

17. GRAĐEVINSKI NACRTI 7. Crtanje prometnica Osnovni pojmovi: § raskrižje je površina na kojoj se križaju ili spajaju dvije ceste ili više cesta, a i šira prometna površina (trgovi i sl. ) koja nastaje križanjem, odnosno spajanjem cesta § kolnička traka je uzdužni dio kolnika namijenjen za promet vozila u jednom smjeru, s jednom prometnom trakom ili više prometnih trak § nogostup je posebno uređena prometna površina namijenjena za kretanje pješaka, koja nije u razini s kolnikom ceste ili je od kolnika odvojena na drugi način § obilježeni pješački prijelaz je dio kolničke površine namijenjen za prelaženje pješaka preko kolnika, obilježen oznakama na kolniku i prometnim znakovima obavijesti COPYRIGHT© Mato Lučić www. naklada-lucic. hr 13

17. GRAĐEVINSKI NACRTI … crtanje prometnica COPYRIGHT© Mato Lučić www. naklada-lucic. hr 14

17. GRAĐEVINSKI NACRTI … crtanje prometnica COPYRIGHT© Mato Lučić www. naklada-lucic. hr 15

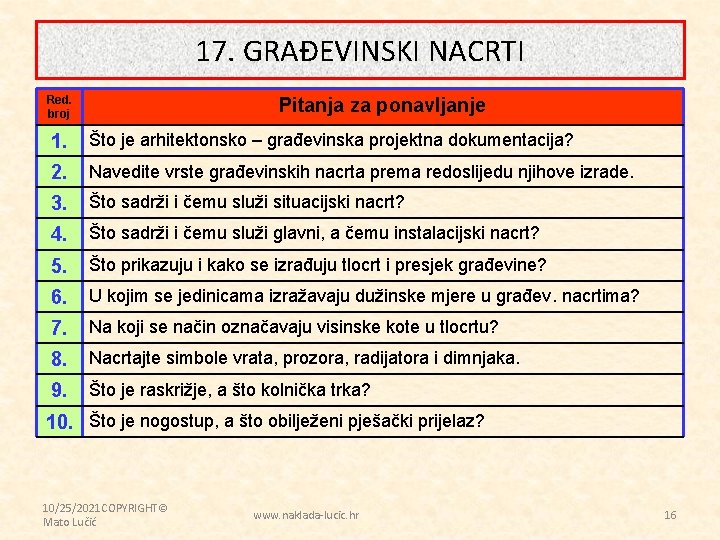

17. GRAĐEVINSKI NACRTI Red. broj Pitanja za ponavljanje 1. Što je arhitektonsko – građevinska projektna dokumentacija? 2. Navedite vrste građevinskih nacrta prema redoslijedu njihove izrade. 3. Što sadrži i čemu služi situacijski nacrt? 4. Što sadrži i čemu služi glavni, a čemu instalacijski nacrt? 5. Što prikazuju i kako se izrađuju tlocrt i presjek građevine? 6. U kojim se jedinicama izražavaju dužinske mjere u građev. nacrtima? 7. Na koji se način označavaju visinske kote u tlocrtu? 8. Nacrtajte simbole vrata, prozora, radijatora i dimnjaka. 9. Što je raskrižje, a što kolnička trka? 10. Što je nogostup, a što obilježeni pješački prijelaz? 10/25/2021 COPYRIGHT© Mato Lučić www. naklada-lucic. hr 16
