Mato Lučić, profesor Prezentacija uz udžbenik M. Lučić: Elementi strojeva i konstruiranje COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 1

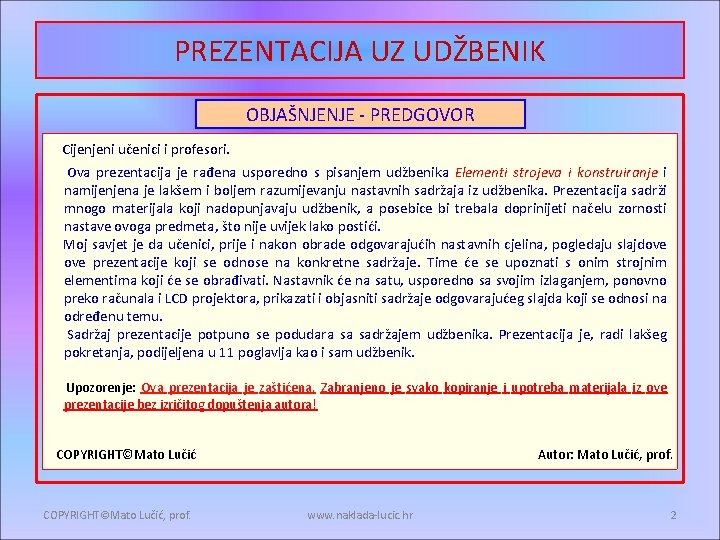

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici i profesori. Ova prezentacija je rađena usporedno s pisanjem udžbenika Elementi strojeva i konstruiranje i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Moj savjet je da učenici, prije i nakon obrade odgovarajućih nastavnih cjelina, pogledaju slajdove prezentacije koji se odnose na konkretne sadržaje. Time će se upoznati s onim strojnim elementima koji će se obrađivati. Nastavnik će na satu, usporedno sa svojim izlaganjem, ponovno preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu temu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Prezentacija je, radi lakšeg pokretanja, podijeljena u 11 poglavlja kao i sam udžbenik. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić, prof. Autor: Mato Lučić, prof. www. naklada-lucic. hr 2
2. Tolerancije 1. Pojam tolerancija i tolerancije dužinskih mjera • Tolerancije na tehničkom crtežu predstavljaju propisana (unaprijed određena) moguća odstupanja mjera gotovog izratka od zadanih mjera. Vrste mjera: a) vanjske mjere b) unutarnje mjere COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 3
2. Tolerancije 2. Podjela tolerancija COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 4
2. Tolerancije Pomično mjerilo za mjerenje unutarnje i vanjske mjere COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 5
2. Tolerancije 3. Elementi dužinskih tolerancija: • • • D, d – nazivna mjera provrta, osovine (čepa) Dd, dd – donja granična mjera provrta ili osovine Dg, dg – gornja granična mjera provrta ili osovine Ag, ag – gornje odstupanje za unutarnju, za vanjsku mjeru Ad, ad – donje odstupanje za unutarnju, za vanjsku mjeru T – tolerancija T = Dg – Dd; T = dg – dd nulta linija je osnovna linija od koje se mjere odstupanja elementi tolerancija provrta COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 6
2. Tolerancije osovine (čepa): elementi tolerancija osovine COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 7
2. Tolerancije 4. Unošenje tolerancija na crtež: oznaka tolerirane mjere na tehničkom crtežu najčešće izgleda ovako: oznaka tolerirane mjere može sadržavati vrijednosti gornjeg i donjeg odstupanja: oznaka tolerirane mjere može sadržavati vrijednosti gornje i donje granične mjere: COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 8
2. Tolerancije Unošenje tolerancija na crtež: oznaka tolerirane mjere izražena brojčanom vrijednosti odstupanja, ako je jedna vrijednost 0, piše se nula ako je vrijednost odstupanja simetrična u odnosa na nazivnu mjeru, piše se samo jedanput oznaka tolerirane mjere može sadržavati samo vrijednosti gornje i donje granične mjere: COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 9
2. Tolerancije Primjer: unošenje tolerancija na crtež za mjeru nije propisana tolerancija zadano je odstupanje od nazivne mjere standardna oznaka tolerancija COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 10

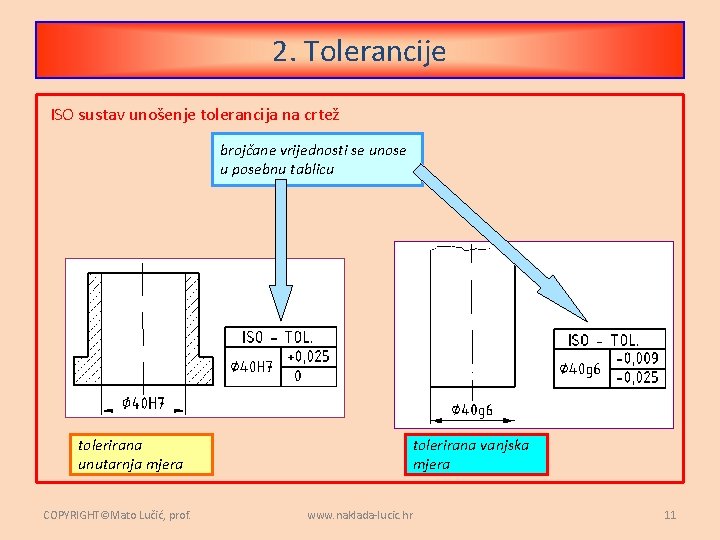

2. Tolerancije ISO sustav unošenje tolerancija na crtež brojčane vrijednosti se unose u posebnu tablicu tolerirana unutarnja mjera COPYRIGHT©Mato Lučić, prof. tolerirana vanjska mjera www. naklada-lucic. hr 11

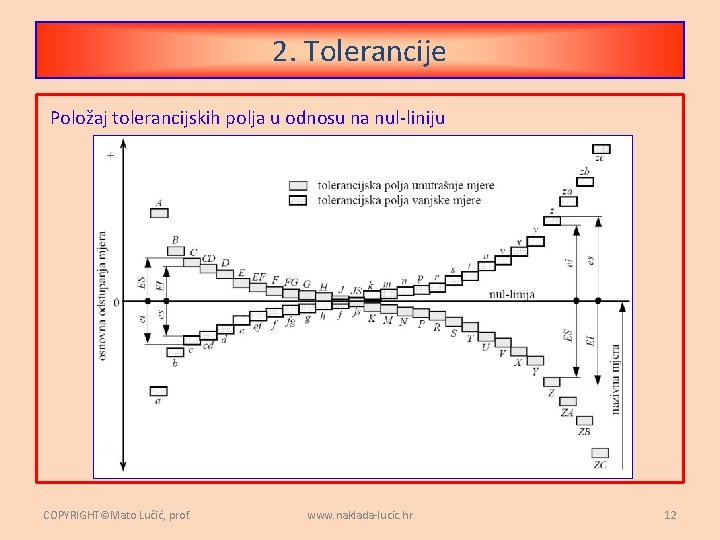

2. Tolerancije Položaj tolerancijskih polja u odnosu na nul-liniju COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 12

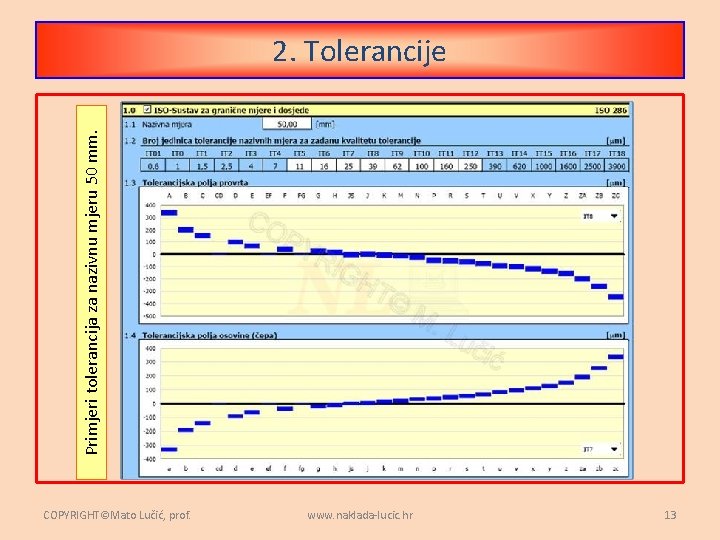

Primjeri tolerancija za nazivnu mjeru 50 mm. 2. Tolerancije COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 13
2. Tolerancije 3. primjer 1. primjer Primjeri: unošenje tolerancija na crtež 2. primjer COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 14
2. Tolerancije Primjer: unošenje tolerancija na crtež COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 15
2. Tolerancije Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju: 1. primjer Nazivna mjera n = 28 mm ag = 0, 2 mm ng = 28, 2 mm ad = 0 mm nd = 28, 0 mm T = ag – ad = ng –nd = 0, 2 mm COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 16

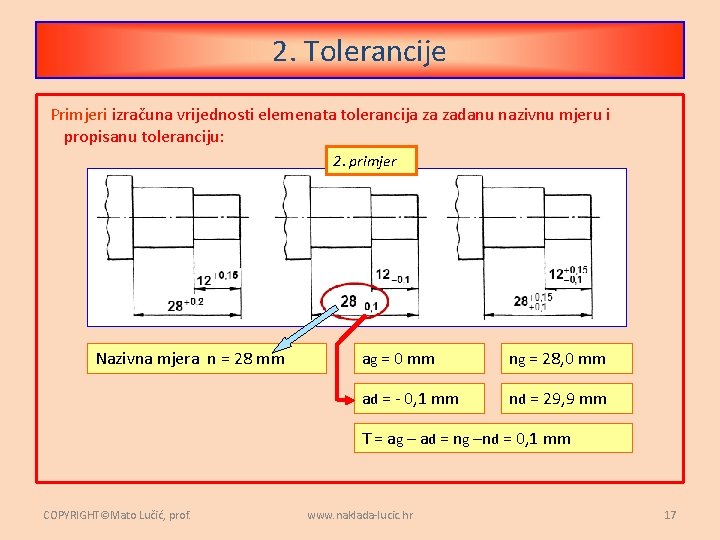

2. Tolerancije Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju: 2. primjer Nazivna mjera n = 28 mm ag = 0 mm ng = 28, 0 mm ad = - 0, 1 mm nd = 29, 9 mm T = ag – ad = ng –nd = 0, 1 mm COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 17
2. Tolerancije Primjeri izračuna vrijednosti elemenata tolerancija za zadanu nazivnu mjeru i propisanu toleranciju: 3. primjer Nazivna mjera n = 28 mm ag = 0, 15 mm ng = 28, 15 mm ad = 0, 1 mm nd = 28, 1 mm T = ag – ad = ng –nd = 0, 05 mm COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 18
2. Tolerancije 5. Dosjedi i njihovo označavanje Dosjed je odnos stvarnih mjera prije spajanja. Razlikujemo tri vrste dosjeda: a) labavi dosjed b) čvrsti dosjed c) prijelazni dosjed COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 19
2. Tolerancije 6. Sustavi za označavanje zajedničke tolerancije nekog sklopa Razlikujemo dva sustava: a) sustav zajedničkog vratila i b) sustav zajedničkog provrta COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 20
2. Tolerancije Primjer označavanje zajedničke tolerancije nekog sklopa COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 21
2. Tolerancije Sustav zajedničkog provrta: Sve mjere provrta imaju tolerancijsko polje H. COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 22

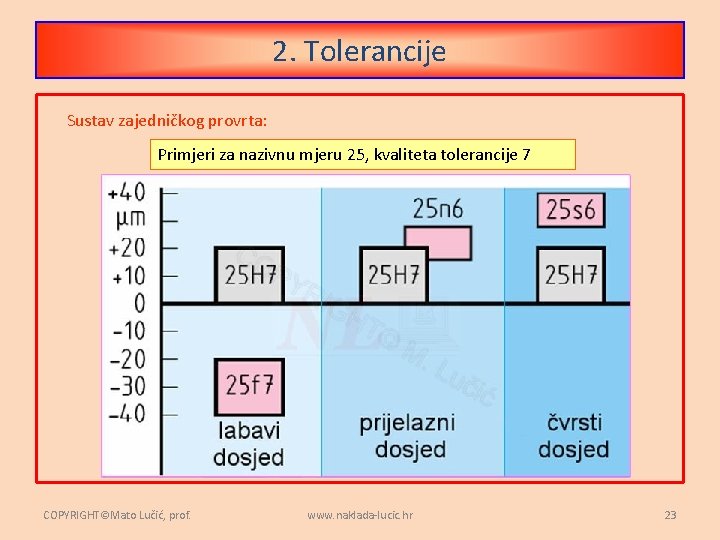

2. Tolerancije Sustav zajedničkog provrta: Primjeri za nazivnu mjeru 25, kvaliteta tolerancije 7 COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 23
2. Tolerancije Sustav zajedničkog vratila: Sve mjere vratila imaju tolerancijsko polje h. COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 24
2. Tolerancije Sustav zajedničkog vratila: Primjeri za nazivnu mjeru 25, kvaliteta tolerancije 6 COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 25
2. Tolerancije Granična mjerila za provrte i osovine GRANIČNO MJERILO ZA PROVRT IDE NE IDE GRANIČNO MJERILO ZA OSOVINU COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr IDE ? ? 26
2. Tolerancije Provjera tolerancija provrta i osovina pomoću graničnih mjerila COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 27
2. Tolerancije 7. Tolerancije oblika i položaja • Tolerancije oblika određuju dopuštena odstupanja elementa od točnog (idealnog) geometrijskog oblika • Tolerancije položaja propisuju dopuštena odstupanja dvaju ili više elemenata od njihovog zadanog međusobnog položaja u prostoru COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 28
2. Tolerancije Simboli tolerancija oblika i položaja pravocrtnost smještaj ravnost koaksijalnost kružnost simetričnost cilindričnost kružnost vrtnje obris crte cilindričnost vrtnje obris plohe usporednost pravokutnost nagib COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 29
2. Tolerancije Primjeri nanošenja tolerancija oblika i položaja na crteže 1. primjer COPYRIGHT©Mato Lučić, prof. 2. primjer www. naklada-lucic. hr 30
2. Tolerancije Primjeri nanošenja tolerancija oblika i položaja na crteže 3. primjer COPYRIGHT©Mato Lučić, prof. 4. primjer www. naklada-lucic. hr 31
2. Tolerancije Primjeri nanošenja tolerancija oblika i položaja na crteže 5. primjer 7. primjer 6. primjer COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 32
2. Tolerancije Primjeri nanošenja tolerancija oblika i položaja na crteže 8. primjer 9. primjer COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 33
2. Tolerancije Red. broj Pitanja za ponavljanje 1 Što su tolerancije? 2 Koji su razlozi uvođenja tolerancija? 3 Što je nazivna mjera? 4 Što je gornja, a što donja granična mjera? 5 Što je gornje, a što donje odstupanje? 6 Što je tolerancijsko polje? 7 Što je stvarna mjera? 8 Što predstavlja oznaka Ø 22 H 6? 9 Što predstavlja oznaka 45 k 5? 10 Što predstavlja kota Ø 50 0, 02? 11 Što je dosjed i koje tri vrste dosjeda razlikujemo? COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 34
2. Tolerancije Red. broj Pitanja za ponavljanje 12 O čemu ovisi koje će vrste dosjeda biti propisane za neki sklop ili konstrukciju? 13 Kada nastaje labavi, kada čvrsti, a kada prijelazni dosjed? 14 Koja dva sustava za označavanje zajedničke tolerancije nekog sklopa razlikujemo? 15 Što su granična mjerila? 16 Što su tolerancije oblika, a što tolerancije položaja? 17 Od kojih se elemenata sastoji oznaka tolerancije oblika i položaja? 18 Što na crtežu predstavlja simbol ? 19 Što na crtežu predstavlja simbol ? 20 Što na crtežu predstavlja simbol ? 21 Što na crtežu predstavlja oznaka COPYRIGHT©Mato Lučić, prof. ? www. naklada-lucic. hr 35
Mato Lučić, profesor … nastavlja se u sljedećem poglavlju: 3. ELEMENTI ZA NERSTAVLJIVO SPAJANJE COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 36
