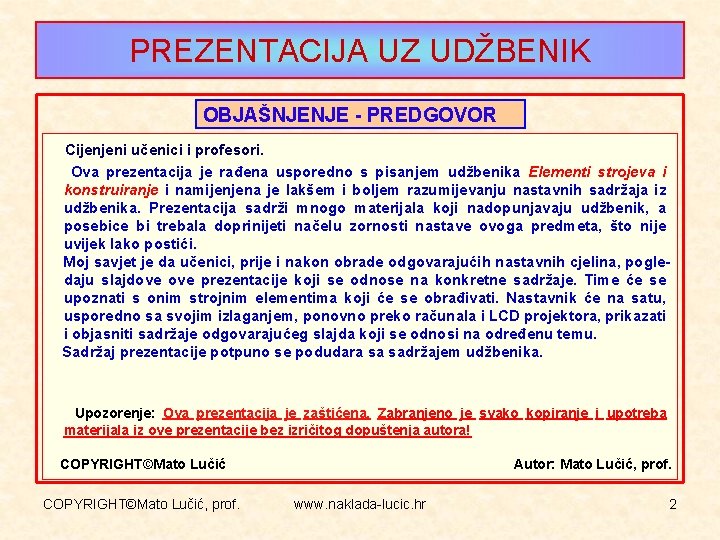

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici i profesori. Ova prezentacija je rađena usporedno s pisanjem udžbenika Elementi strojeva i konstruiranje i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Moj savjet je da učenici, prije i nakon obrade odgovarajućih nastavnih cjelina, pogledaju slajdove prezentacije koji se odnose na konkretne sadržaje. Time će se upoznati s onim strojnim elementima koji će se obrađivati. Nastavnik će na satu, usporedno sa svojim izlaganjem, ponovno preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu temu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT©Mato Lučić, prof. Autor: Mato Lučić, prof. www. naklada-lucic. hr 2

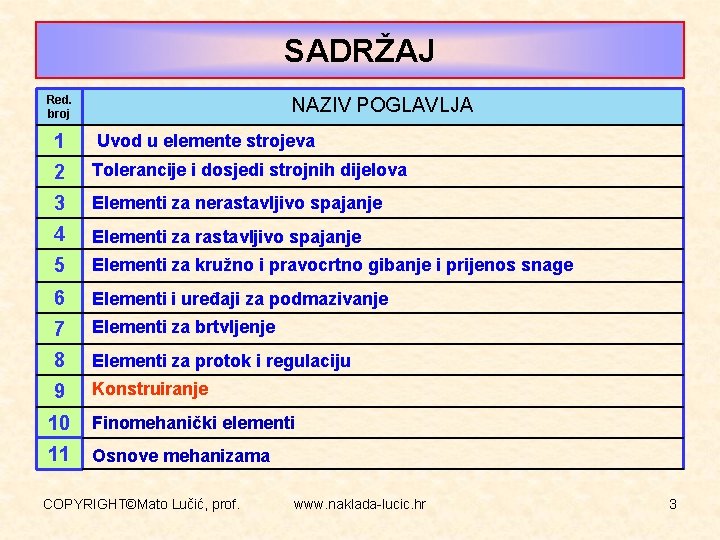

SADRŽAJ Red. broj 1 NAZIV POGLAVLJA Uvod u elemente strojeva 2 Tolerancije i dosjedi strojnih dijelova 3 Elementi za nerastavljivo spajanje 4 Elementi za rastavljivo spajanje 5 Elementi za kružno i pravocrtno gibanje i prijenos snage 6 Elementi i uređaji za podmazivanje 7 Elementi za brtvljenje 8 Elementi za protok i regulaciju 9 Konstruiranje 10 Finomehanički elementi 11 Osnove mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 3

9. Konstruiranje 1. Konstrukcija simetrale dužine COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 4

9. Konstruiranje 1. Konstrukcija simetrale dužine COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 5

9. Konstruiranje 2. Konstrukcija okomice iz točke na prava COPYRIGHT©Mato Lučić, prof. www. naklada-lucic.

9. Konstruiranje 3. Dijeljenje dužine na jednake dijelove COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr

9. Konstruiranje 4. Dijeljenje kuta na dva i tri jednaka dijela COPYRIGHT©Mato Lučić, prof.

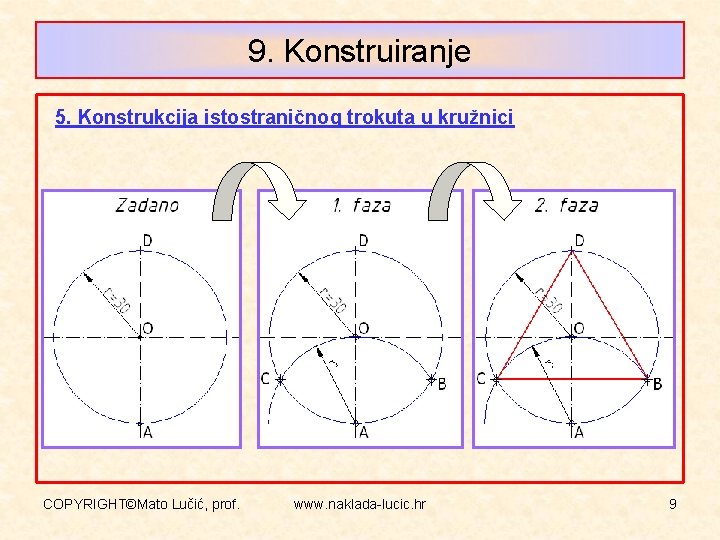

9. Konstruiranje 5. Konstrukcija istostraničnog trokuta u kružnici COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr

9. Konstruiranje 6. Konstrukcija trokuta zadanih stranica COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 10

9. Konstruiranje 7. Konstrukcija kvadrata zadane stranice COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 11

9. Konstruiranje 8. Konstrukcija pravilnog peterokuta u zadanoj kružnici COPYRIGHT©Mato Lučić, prof. www. naklada-lucic.

9. Konstruiranje 9. Konstrukcija pravilnog peterokuta zadane stranice COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr

9. Konstruiranje 10. Konstrukcija pravilnog šesterokuta u zadanoj kružnici COPYRIGHT©Mato Lučić, prof. www. naklada-lucic.

9. Konstruiranje 11. Konstrukcija pravilnog šesterokuta zadane stranice COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr

9. Konstruiranje 12. Konstrukcija pravilnog sedmerokuta u zadanoj kružnici COPYRIGHT©Mato Lučić, prof. www. naklada-lucic.

9. Konstruiranje 13. Spajanje kružnica tangentama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 17

9. Konstruiranje 14. Konstrukcija kružnih prijelaza COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 18

9. Konstruiranje Konstrukcije tehničkih krivulja: 1. Konstrukcija elipse Elipsu čine točke ravnine čiji je zbroj udaljenosti od dviju čvrstih točaka (F 1 i F 2) stalan i jednak duljini velike osi 2 a. Za sve točke elipse, također i točke A, B C i D vrijedi: F 1 P + F 2 P = 2 a ELIPSOGRAF COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 19

9. Konstruiranje a) konstrukcija elipse pomoću konjugiranih promjera diobom ZADANO COPYRIGHT©Mato Lučić, prof. RJEŠENJE

9. Konstruiranje b) konstrukcija elipse pomoću dviju koncentričnih kružnica ZADANO COPYRIGHT©Mato Lučić, prof. RJEŠENJE

9. Konstruiranje c) konstrukcija elipse pomoću šestara unutar romba ZADANO COPYRIGHT©Mato Lučić, prof. RJEŠENJE

9. Konstruiranje … konstrukcija elipse pomoću šestara unutar romba ZADANO COPYRIGHT©Mato Lučić, prof. RJEŠENJE

9. Konstruiranje d) konstrukcija parabole Parabolu čine točke koje su jednako udaljene od žarišta (F) i od pravca v koji se zove ravnalica ili direktrisa. NASTANAK PARABOLE IZGLED PARABOLE KONSTRUKCIJA COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 24

9. Konstruiranje RJEŠENJE … konstrukcija parabole ZADANO Konstrukcija: r = d = O 1 ubodi u F, presijeci pravac kroz 1 O 2 ubodi u F, … O 3 u F, … O 4 u F, … O 5 u F, … O 6 u F, … COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 25

9. Konstruiranje e) konstrukcija hiperbole Hiperbola je krivulja kojoj je razlika udaljenosti od dviju čvrstih točaka (žarišta F 1 i F 2) uvijek jednaka. NASTANAK HIPERBOLE COPYRIGHT©Mato Lučić, prof. IZGLED HIPERBOLE K O N S T R U K CI J A www. naklada-lucic. hr 26

9. Konstruiranje … konstrukcija hiperbole RJEŠENJE ZADANO Konstrukcija: r=A 1 u F 1, r

9. Konstruiranje f) konstrukcija Arhimedove spirale Arhimedova spirala je krivulja koja se od čvrstog središta lučno odvija s polumjerom koji ima stalan rast. RJEŠENJE ZADANO COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 28

9. Konstruiranje g) konstrukcija evolvente kružnice Evolventa je krivulja koju opisuju točke na pravcu

9. Konstruiranje h) konstrukcija cikloide Cikloida je krivulja koju opisuje točka na kružnici koja

9. Konstruiranje … konstrukcija cikloide RJEŠENJE COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 31

9. Konstruiranje i) konstrukcija zavojnice Zavojnica nastaje kada se pravokutni trokut osnovice d ovija oko valjka promjera d. Hipotenuza trokuta tada opisuje zavojnu liniju – zavojnicu. d – promjer vijka P – korak navoja α =20°– kut uspona zavojnice COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 32

9. Konstruiranje j) konstrukcija sinusoide Sinusoida je krivulja koja nastaje postupnom promjenom trigonometrijske funkcije sinus vezane za izmjenu kuta. COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 33
