Mato Lučić, profesor Prezentacija uz udžbenik M. Lučić: Elementi strojeva i konstruiranje COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 1
PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici i profesori. Ova prezentacija je rađena usporedno s pisanjem udžbenika Elementi strojeva i konstruiranje i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Moj savjet je da učenici, prije i nakon obrade odgovarajućih nastavnih cjelina, pogledaju slajdove prezentacije koji se odnose na konkretne sadržaje. Time će se upoznati s onim strojnim elementima koji će se obrađivati. Nastavnik će na satu, usporedno sa svojim izlaganjem, ponovno preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu temu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Prezentacija je, radi lakšeg pokretanja, podijeljena u 11 poglavlja kao i sam udžbenik. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT © Mato Lučić 2009. COPYRIGHT © 2009. Mato Lučić, prof. Autor: Mato Lučić, prof. www. naklada-lucic. hr 2
1. Uvod i podjela elemenata strojeva 1. 1. Uvod u elemente strojeva i objašnjenja pojmova • stroj Strojevi se dijele se u dvije osnovne skupine: a) pogonski strojevi b) radni strojevi. • postrojenje • strojni dio • strojni element • grupa COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 3
1. Uvod i podjela elemenata strojeva 1. Pogonski strojevi COPYRIGHT © 2009. Mato Lučić, prof. elektromotor Peltonova turbina www. naklada-lucic. hr motor SUI 4
1. Uvod i podjela elemenata strojeva 2. Radni strojevi zupčasta crpka kompresor alternator ventilator COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 5
1. Uvod i podjela elemenata strojeva 3. Postrojenje COPYRIGHT © 2009. Mato Lučić, prof. … za obradu zauljenog otpada www. naklada-lucic. hr 6
1. Uvod i podjela elemenata strojeva 4. Strojni dijelovi vijak zakovica klin – pero zatik matica zupčanik opruga vratilo COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 7

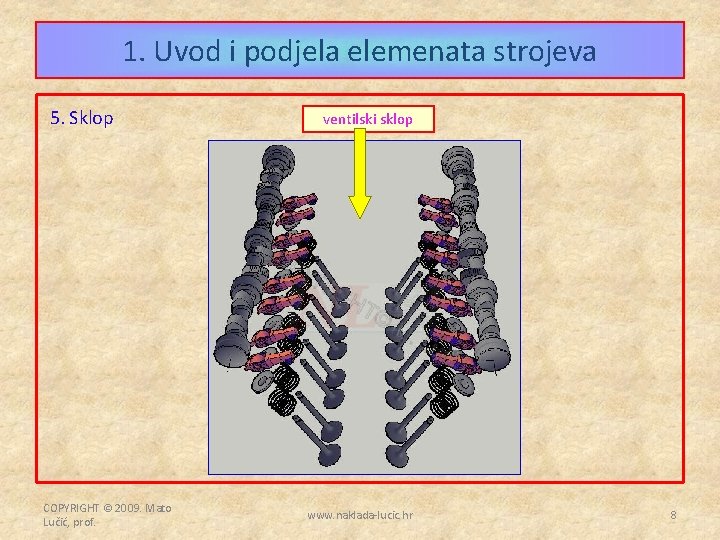

1. Uvod i podjela elemenata strojeva 5. Sklop COPYRIGHT © 2009. Mato Lučić, prof. ventilski sklop www. naklada-lucic. hr 8
1. Uvod i podjela elemenata strojeva 5. Sklop SKLOP DIZALICE COPYRIGHT © 2009. Mato Lučić, prof. sklop dizalice i element sklopa (detalj) ELEMENT SKLOPA (DETALJ 2) www. naklada-lucic. hr 9
1. Uvod i podjela elemenata strojeva 6. Grupa COPYRIGHT © 2009. Mato Lučić, prof. mjenjač www. naklada-lucic. hr 10
1. Uvod i podjela elemenata strojeva 1. 2. Podjela strojnih elemenata Sve elemente strojeva možemo podijeliti u dvije skupine: 1. Opća skupina elemenata strojeva - elementi za spajanje (za čvrsto rastavljivo i čvrsto nerastavljivo spajanje) - elementi za prijenos snage i kružno gibanje - elementi za protok - elementi stapnog mehanizma 2. Posebna skupina elemenata strojeva COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 11
1. Uvod i podjela elemenata strojeva Strojni elementi opruge lanac COPYRIGHT © 2009. Mato Lučić, prof. valjni ležaj element cjevovoda zupčanik elastična spojka užnica klipnjača sa svornjakom www. naklada-lucic. hr klip lančanik koljenasto vratilo 12
1. Uvod i podjela elemenata strojeva 1. 3. Standardizacija (normizacija) elemenata strojeva • standardizacija ili normizacija • standard (norma) Organizacije (uredi) za norme (standarde): ISO – International Organization for Standardization, HRN – hrvatske norme, DIN – Deutsches Institut für Normung e. V. , CEN – Comité Européen de Normalisation, HRN - ISO međunarodne norme preuzete za hrvatsku normu, CEN - ISO međunarodne norme preuzete za europske norme i druge. - Standardni brojevi Standardni se brojevi dobiju izračunom vrijednosti članova geometrijskoga reda. Faktor prirasta q određuje se prema jednadžbi: Vrijednost korijena uzima se x = 5, 10, 20, 40 ili 80. COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 13
1. Uvod i podjela elemenata strojeva Red. broj Pitanja za ponavljanje 1 Što je stroj i koje dvije osnovne skupine strojeva razlikujemo? 2 Što su pogonski, a što radni strojevi? 3 Što je strojni dio, što je sklop, a što je grupa? 4 Što je element stroja? 5 Koje dvije skupine elemenata strojeva razlikujemo? 6 Kako se dijeli opća skupina strojnih elemenata? 7 Što je standardizacija ili normizacija? 8 Što je standard? 9 Navedite neke urede za standarde koje poznajete. 10 Što su standardni brojevi i čemu oni služe? 11 COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 14
Mato Lučić, profesor COPYRIGHT © 2009. Mato Lučić, prof. www. naklada-lucic. hr 15
