MATLAB 특수한 그래프와 VIEW 명령어 20051489 노형주 20051611 이준석 20081528 김수연 20081752 천창현

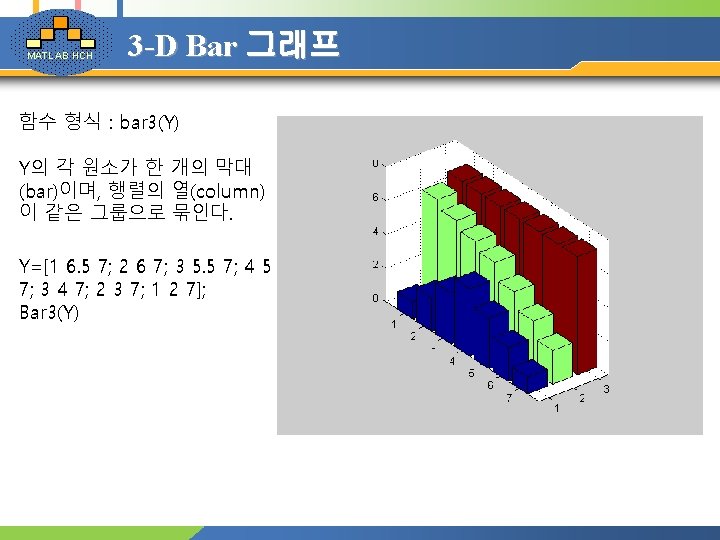

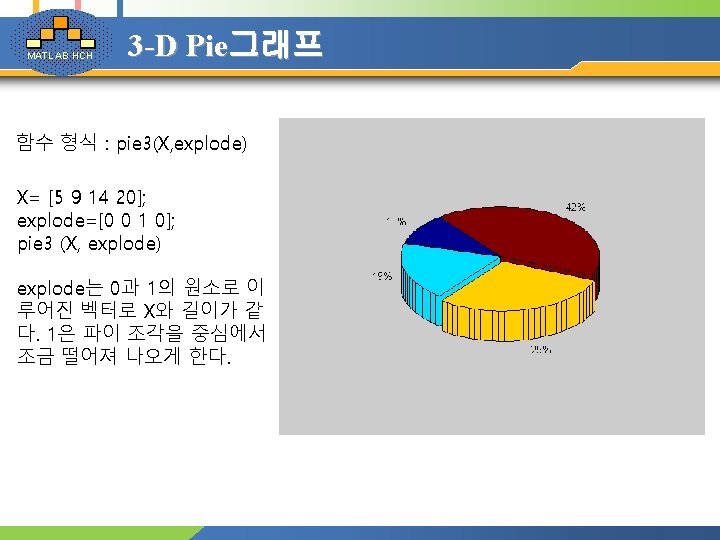

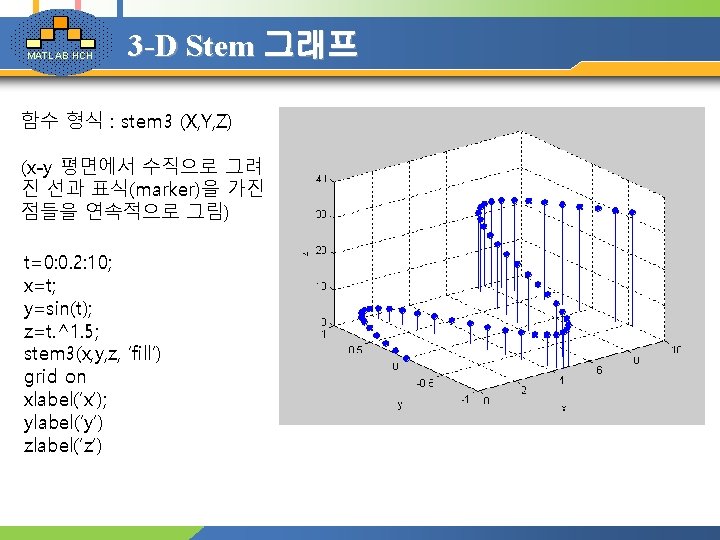

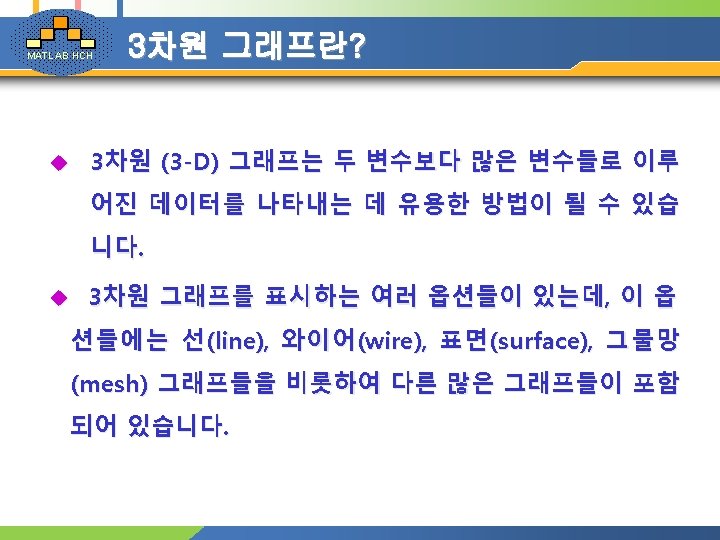

MATLAB HCH 목차 v 3차원 그래프란? v Sphere 그래프 v Cylinder 그래프 v 3 -D Bar 그래프 v 3 -D Stem 그래프 v 3 -D Scatter 그래프 v 3 -D Pie 그래프 v VIEW 명령어

MATLAB HCH Cylinder 그래프 함수 형식 : [X, Y, Z]=cylinder(r) 측면 윤곽이 r인 실린더의 x, y, z 좌표를 돌려준다. t=linspace(0, pi, 20); r=1+sin(t); [X, Y, Z]=cylinder(r); surf(X, Y, Z) axis square

MATLAB HCH 3 -D Scatter 그래프 함수 형식 : scatter 3(X, Y, Z) t=0: 0. 4: 10; x=t; y=sin(t); z=t. ^1. 5; scatter 3(x, y, z, ’filled’) grid on colormap([0. 1]) xlabel(‘x’); ylabel(‘y’) zlabel(‘z’)

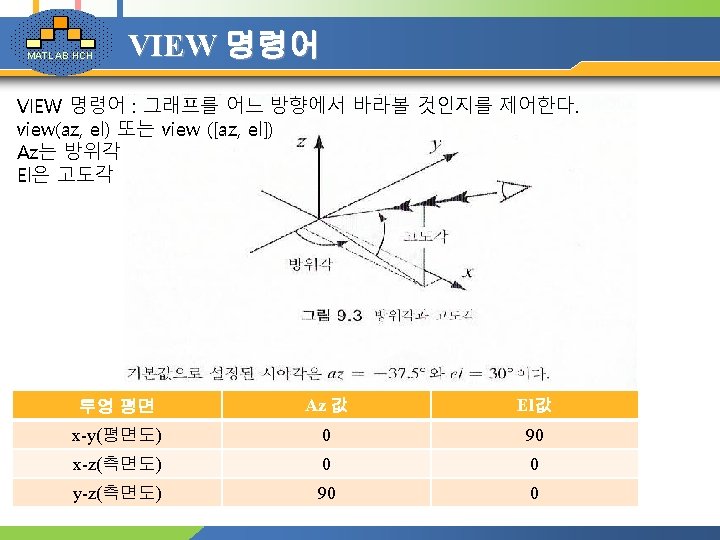

MATLAB HCH VIEW 명령어 X=-3: 0. 25: 3; Y=-3: 0. 25: 3; [X, Y]=meshgrid (x, y); Z=1. 8. ^(1. 5*sqrt(X. ^2+Y. ^2)). *cos(0. 5 *Y). *sin(X); surf(X, Y, Z) view(20, 35)

MATLAB HCH VIEW 명령어 X=-3: 0. 25: 3; Y=-3: 0. 25: 3; [X, Y]=meshgrid(X, Y); Z=1. 8. ^(1. 5*sqrt(X. ^2+Y. ^2)). *cos(0. 5*Y). *sin(X); plot 3(X, Y, Z, 'k', 'linewidth', 2) view(0, 90)

MATLAB HCH VIEW 명령어 X=-3: 0. 25: 3; Y=-3: 0. 25: 3; [X, Y]=meshgrid(x, y); Z=1. 8. ^(1. 5*sqrt(X. ^2+Y. ^2)). *cos(0. 5*Y). *sin(X); mesh(X, Y, Z) view(0, 0)

MATLAB HCH VIEW 명령어 X=-3: 0. 25: 3; Y=-3: 0. 25: 3; [X, Y]=meshgrid (x, y); Z=1. 8. ^(1. 5*sqrt(X. ^2+Y. ^2)). *co s(0. 5*Y). *sin(X); surf(X, Y, Z) view(90, 0)
