MATLAB Avanado Simulink Carlos Andr Vaz Junior cavazjuniorgmail
![MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj. MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj.](https://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-1.jpg)
MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj. br/links/h 2 cin/carlosandre
![MATLAB Avançado - Simulink Mais de 150 mil resultados MATLAB Avançado - Simulink Mais de 150 mil resultados](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-2.jpg)

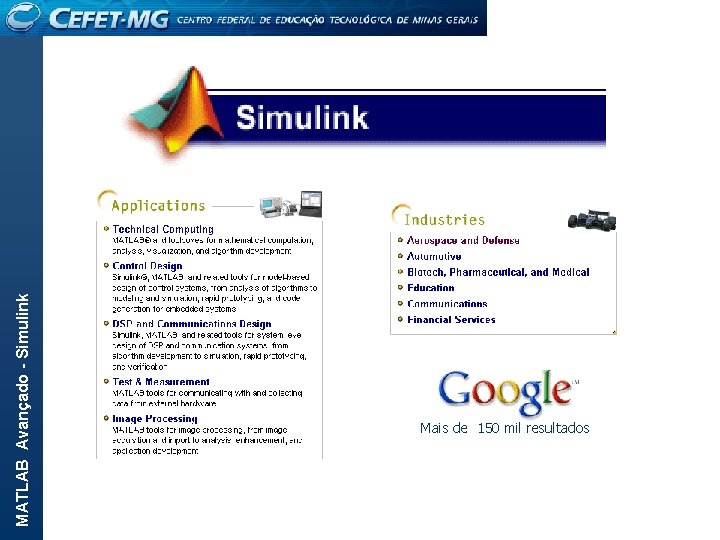

MATLAB Avançado - Simulink Mais de 150 mil resultados
![MATLAB Avançado - Simulink http: //newsreader. mathworks. com ? MATLAB Avançado - Simulink http: //newsreader. mathworks. com ?](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-3.jpg)

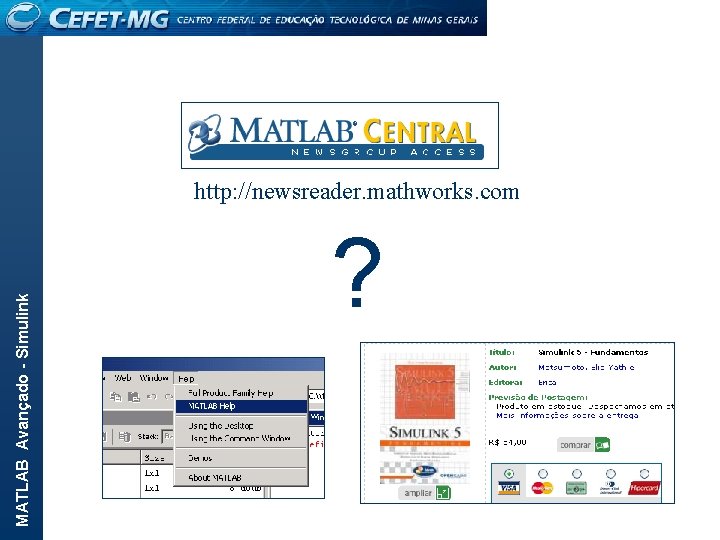

MATLAB Avançado - Simulink http: //newsreader. mathworks. com ?
![MATLAB Avançado - Simulink MATLAB Avançado - Simulink](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-4.jpg)

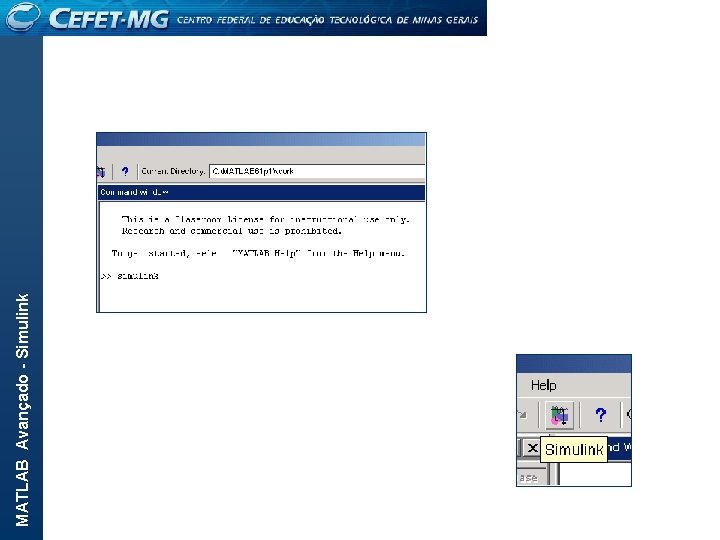

MATLAB Avançado - Simulink
![MATLAB Avançado - Simulink A programação no Simulink segue uma interface gráfica muito mais MATLAB Avançado - Simulink A programação no Simulink segue uma interface gráfica muito mais](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-5.jpg)

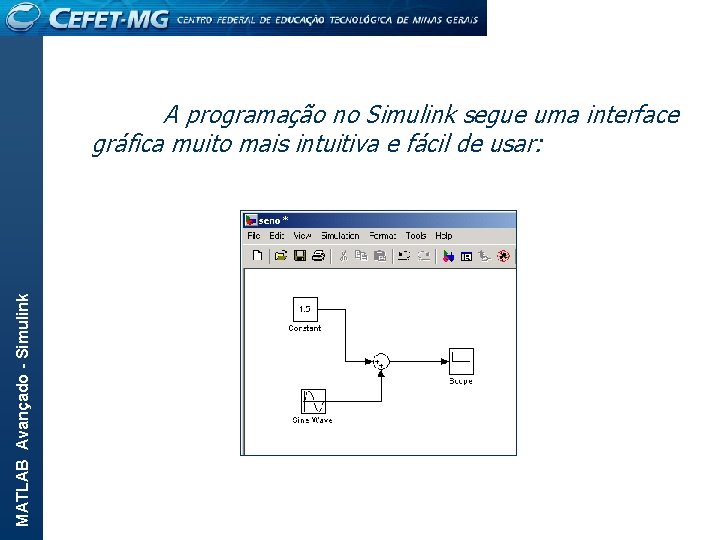

MATLAB Avançado - Simulink A programação no Simulink segue uma interface gráfica muito mais intuitiva e fácil de usar:
![MATLAB Avançado - Simulink Ambiente de Trabalho Simulink MATLAB Avançado - Simulink Ambiente de Trabalho Simulink](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-6.jpg)

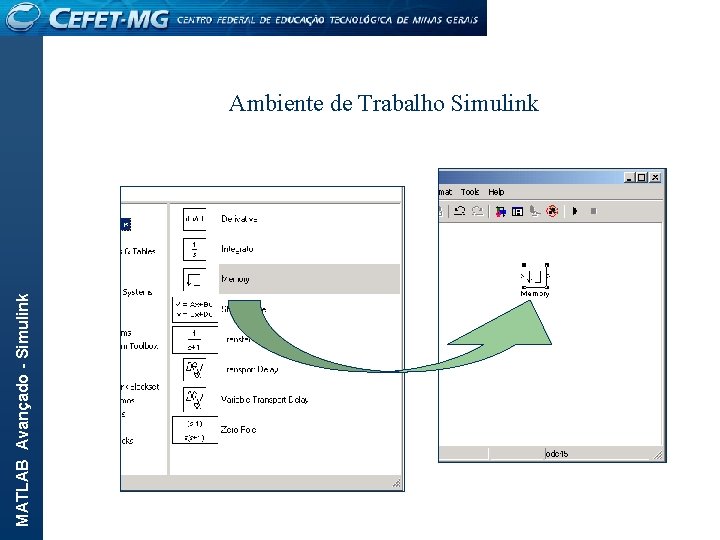

MATLAB Avançado - Simulink Ambiente de Trabalho Simulink
![MATLAB Avançado - Simulink Exemplos MATLAB Avançado - Simulink Exemplos](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-7.jpg)
MATLAB Avançado - Simulink Exemplos
![MATLAB Avançado - Simulink Exemplo 1 MATLAB Avançado - Simulink Exemplo 1](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-8.jpg)
MATLAB Avançado - Simulink Exemplo 1
![MATLAB Avançado - Simulink Biblioteca Sources Biblioteca Math MATLAB Avançado - Simulink Biblioteca Sources Biblioteca Math](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-9.jpg)

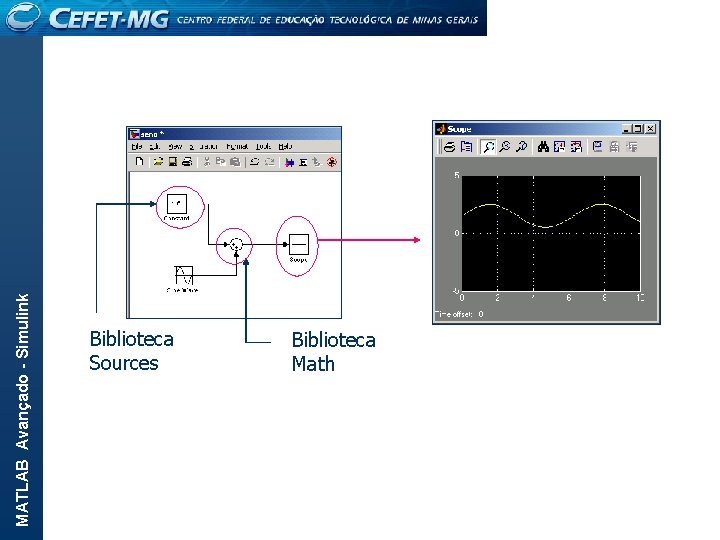

MATLAB Avançado - Simulink Biblioteca Sources Biblioteca Math
![MATLAB Avançado - Simulink Ajuste automático da escala do gráfico: MATLAB Avançado - Simulink Ajuste automático da escala do gráfico:](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-10.jpg)

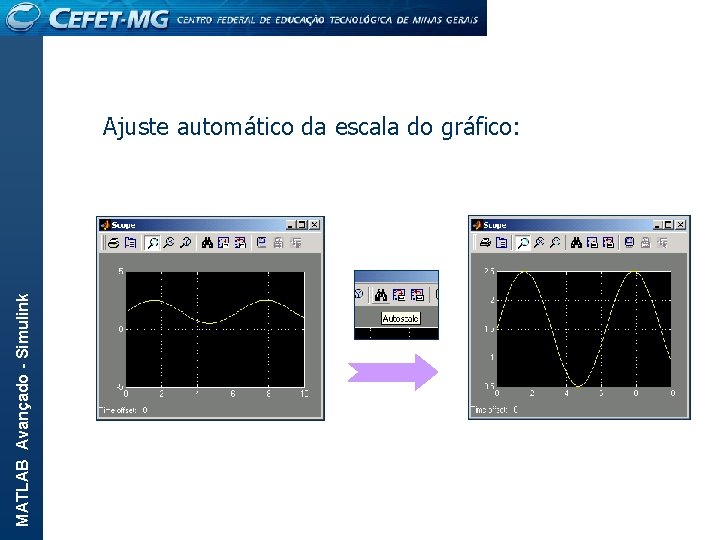

MATLAB Avançado - Simulink Ajuste automático da escala do gráfico:
![MATLAB Avançado - Simulink Ajuste manual da escala do gráfico: MATLAB Avançado - Simulink Ajuste manual da escala do gráfico:](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-11.jpg)

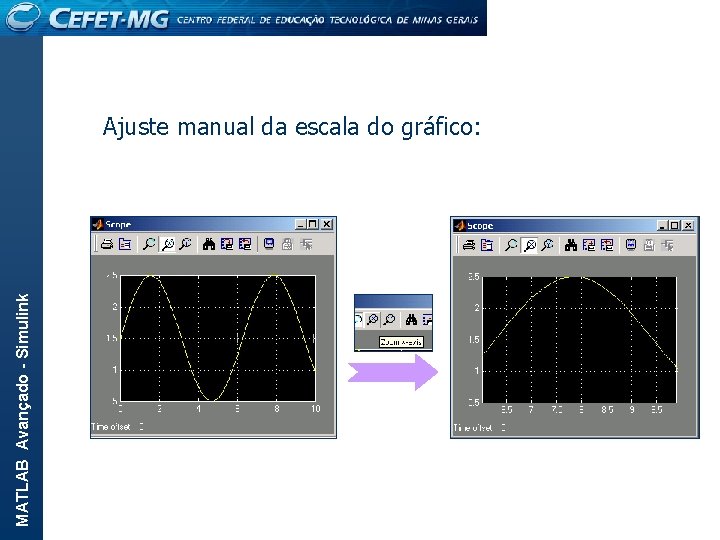

MATLAB Avançado - Simulink Ajuste manual da escala do gráfico:
![Agora quero multiplicar o resultado por -1: MATLAB Avançado - Simulink Biblioteca Math Agora quero multiplicar o resultado por -1: MATLAB Avançado - Simulink Biblioteca Math](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-12.jpg)

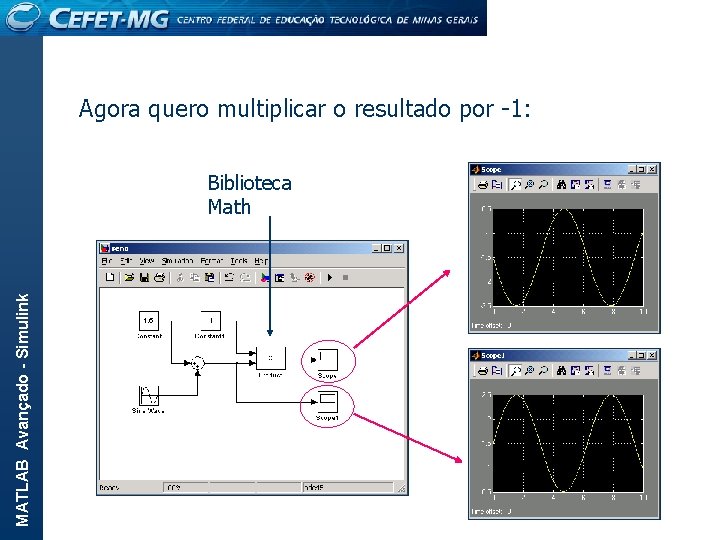

Agora quero multiplicar o resultado por -1: MATLAB Avançado - Simulink Biblioteca Math
![MATLAB Avançado - Simulink Configuração do bloco Product: Número de termos da multiplicação. Multiplicação MATLAB Avançado - Simulink Configuração do bloco Product: Número de termos da multiplicação. Multiplicação](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-13.jpg)

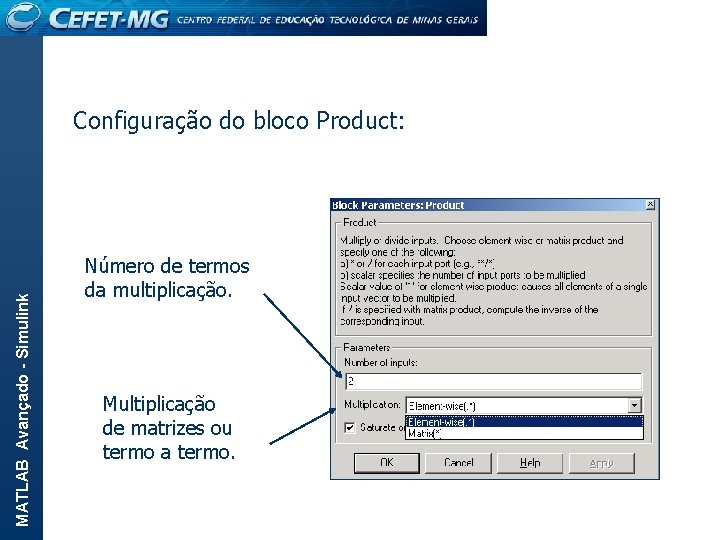

MATLAB Avançado - Simulink Configuração do bloco Product: Número de termos da multiplicação. Multiplicação de matrizes ou termo a termo.
![MATLAB Avançado - Simulink Alterando os parâmetros de simulação: Tempo inicial Tempo final MATLAB Avançado - Simulink Alterando os parâmetros de simulação: Tempo inicial Tempo final](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-14.jpg)

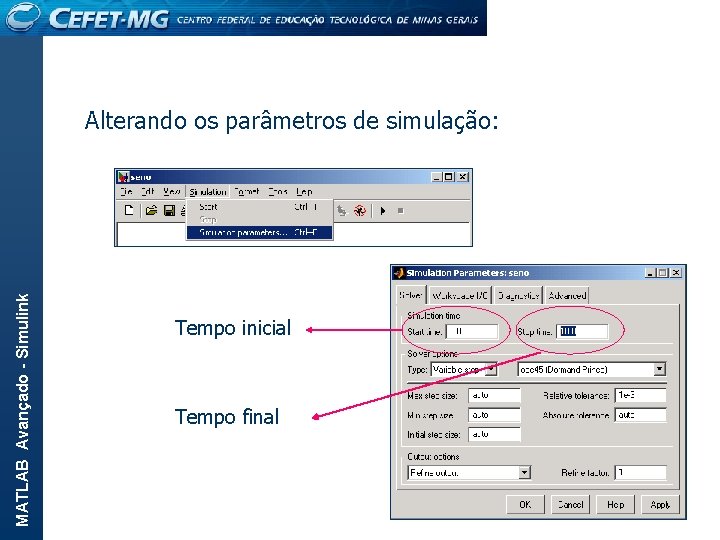

MATLAB Avançado - Simulink Alterando os parâmetros de simulação: Tempo inicial Tempo final
![Criando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema Criando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-15.jpg)

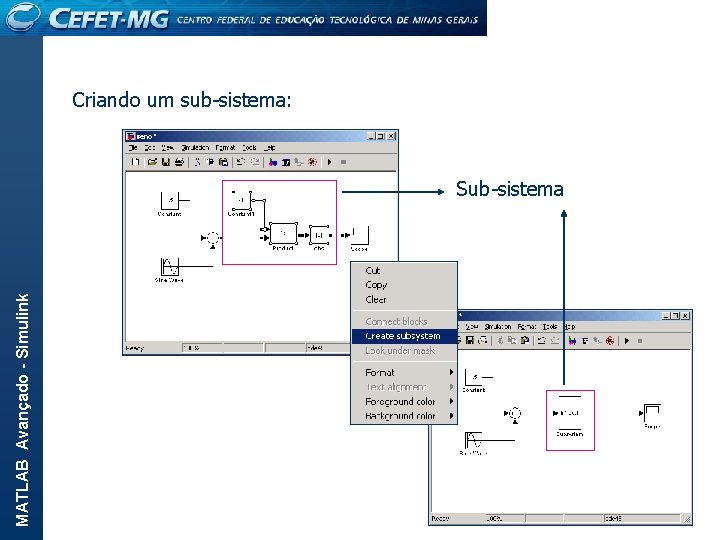

Criando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema
![Editando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema Editando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-16.jpg)

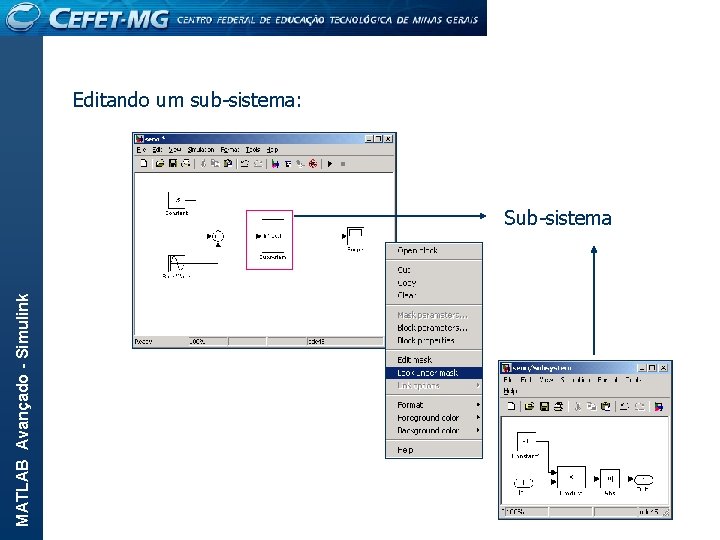

Editando um sub-sistema: MATLAB Avançado - Simulink Sub-sistema
![Algumas vezes é mais fácil tratar os dados gerados no ambiente Matlab. MATLAB Algumas vezes é mais fácil tratar os dados gerados no ambiente Matlab. MATLAB](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-17.jpg)

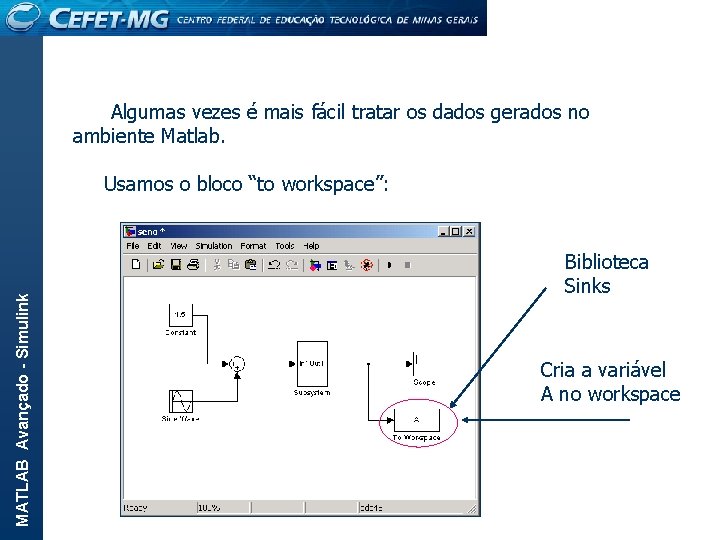

Algumas vezes é mais fácil tratar os dados gerados no ambiente Matlab. MATLAB Avançado - Simulink Usamos o bloco “to workspace”: Biblioteca Sinks Cria a variável A no workspace
![Configuração do bloco “To Workspace”: MATLAB Avançado - Simulink Cria a variável A no Configuração do bloco “To Workspace”: MATLAB Avançado - Simulink Cria a variável A no](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-18.jpg)

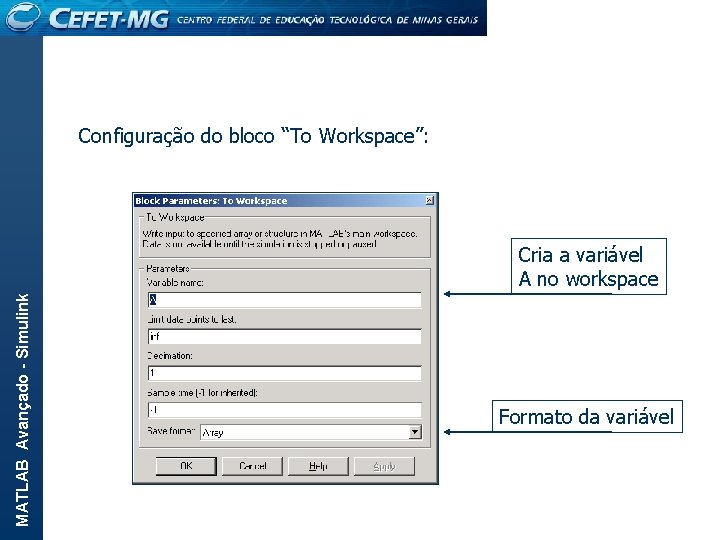

Configuração do bloco “To Workspace”: MATLAB Avançado - Simulink Cria a variável A no workspace Formato da variável
![No Workspace. . . MATLAB Avançado - Simulink >> plot(tout, A) No Workspace. . . MATLAB Avançado - Simulink >> plot(tout, A)](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-19.jpg)

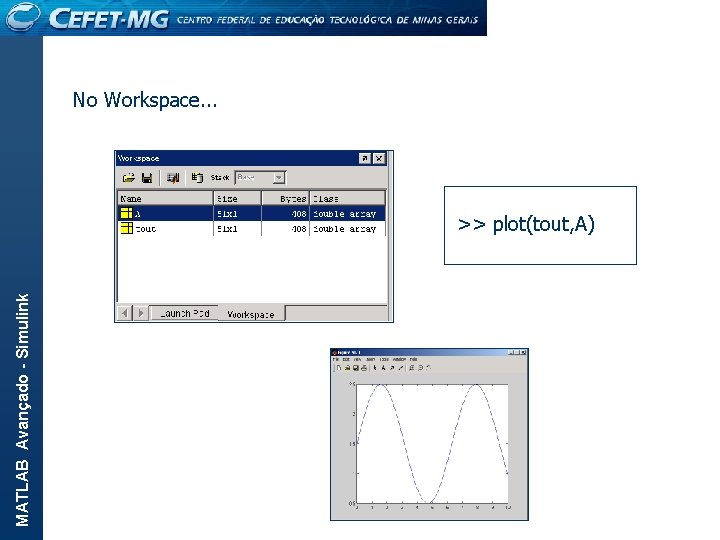

No Workspace. . . MATLAB Avançado - Simulink >> plot(tout, A)
![MATLAB Avançado - Simulink Rodando um bloco: CTRL R MATLAB Avançado - Simulink Rodando um bloco: CTRL R](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-20.jpg)

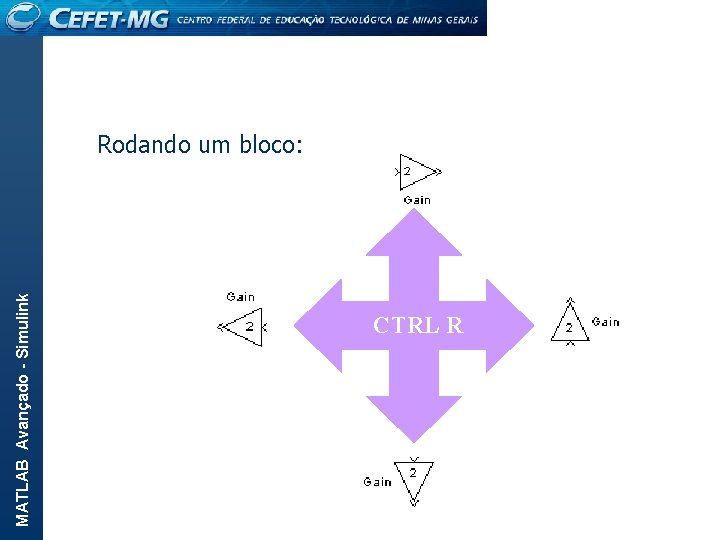

MATLAB Avançado - Simulink Rodando um bloco: CTRL R
![Combinando dois sinais: MATLAB Avançado - Simulink Entre outras aplicações, permite exibir duas ou Combinando dois sinais: MATLAB Avançado - Simulink Entre outras aplicações, permite exibir duas ou](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-21.jpg)

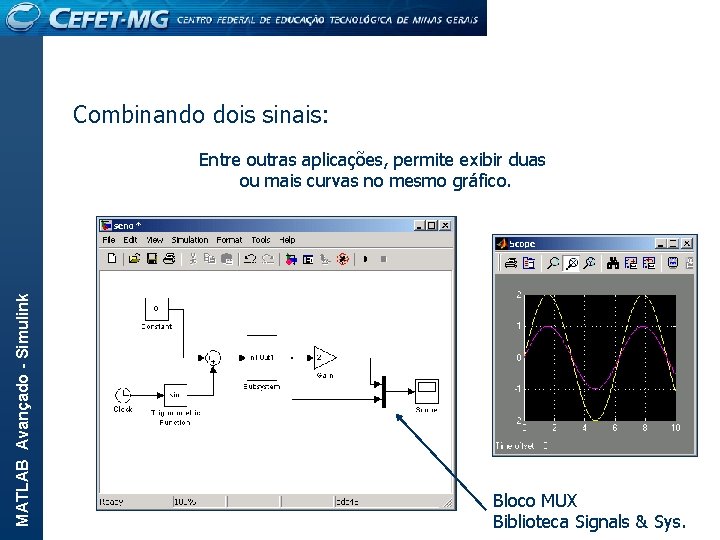

Combinando dois sinais: MATLAB Avançado - Simulink Entre outras aplicações, permite exibir duas ou mais curvas no mesmo gráfico. Bloco MUX Biblioteca Signals & Sys.
![MATLAB Avançado - Simulink Dois ou mais gráficos: MATLAB Avançado - Simulink Dois ou mais gráficos:](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-22.jpg)

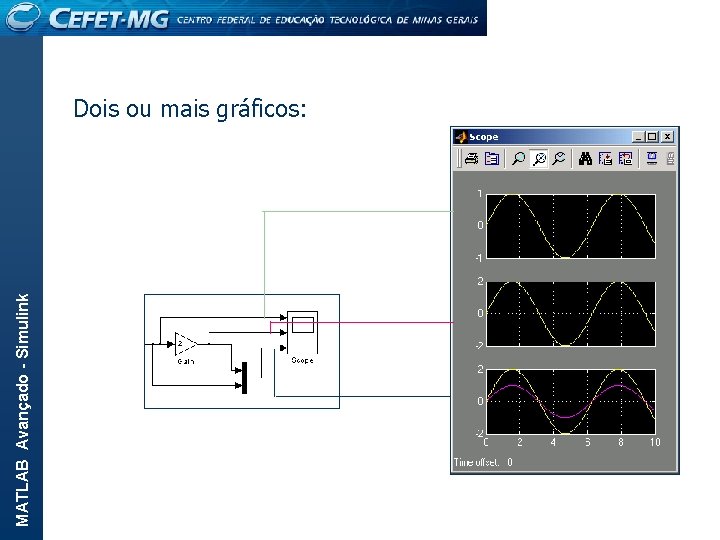

MATLAB Avançado - Simulink Dois ou mais gráficos:
![Dois ou mais gráficos: MATLAB Avançado - Simulink Configurando. . . Dois ou mais gráficos: MATLAB Avançado - Simulink Configurando. . .](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-23.jpg)

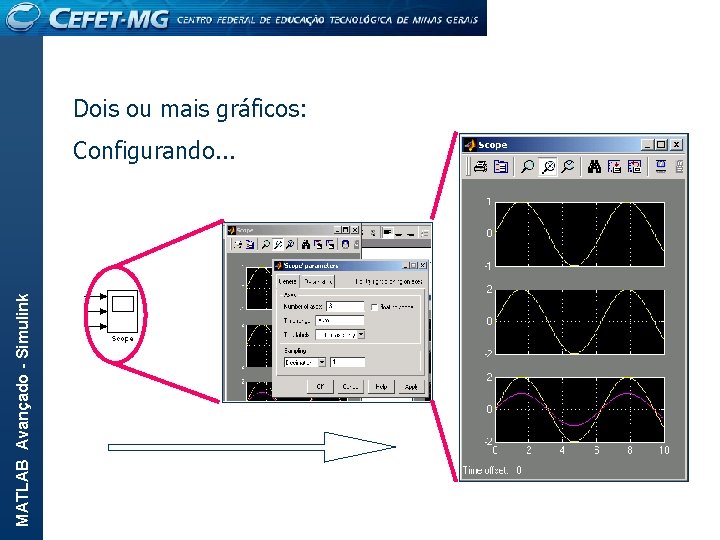

Dois ou mais gráficos: MATLAB Avançado - Simulink Configurando. . .
![MATLAB Avançado - Simulink Exemplo 2 MATLAB Avançado - Simulink Exemplo 2](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-24.jpg)
MATLAB Avançado - Simulink Exemplo 2
![Temos a simulação de um tanque de nível sob a influência de uma perturbação Temos a simulação de um tanque de nível sob a influência de uma perturbação](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-25.jpg)

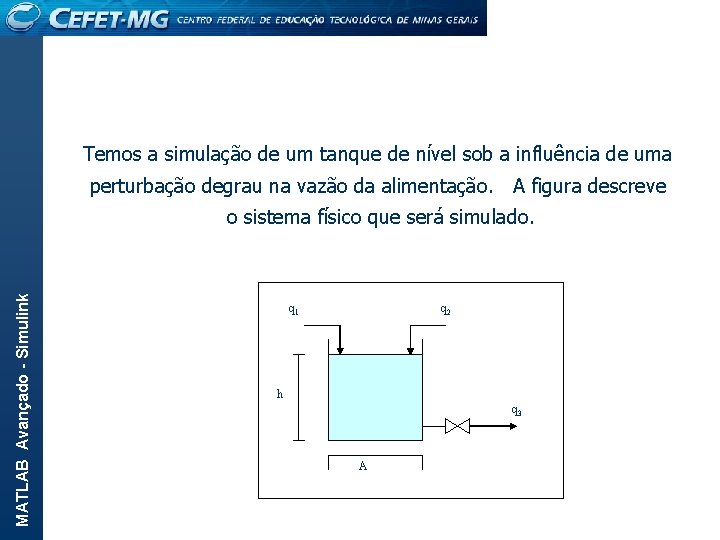

Temos a simulação de um tanque de nível sob a influência de uma perturbação degrau na vazão da alimentação. A figura descreve MATLAB Avançado - Simulink o sistema físico que será simulado. q 1 q 2 h q 3 A
![Deduzindo o modelo matemático que descreve o tanque: Assumindo que: MATLAB Avançado - Simulink Deduzindo o modelo matemático que descreve o tanque: Assumindo que: MATLAB Avançado - Simulink](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-26.jpg)

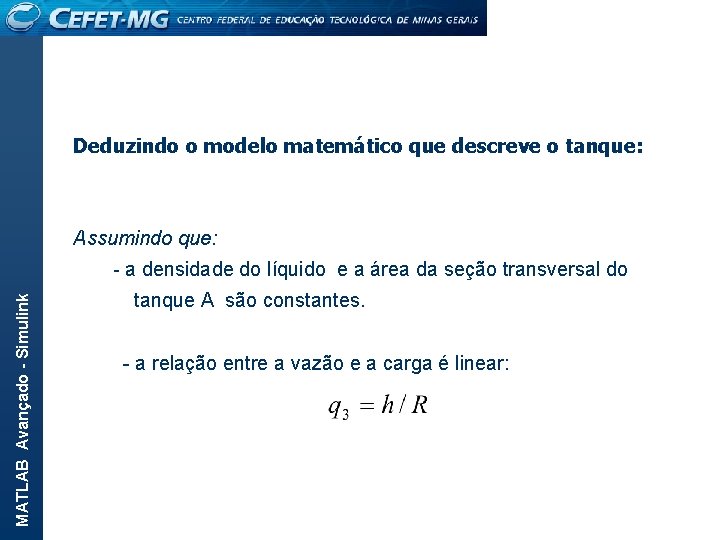

Deduzindo o modelo matemático que descreve o tanque: Assumindo que: MATLAB Avançado - Simulink - a densidade do líquido e a área da seção transversal do tanque A são constantes. - a relação entre a vazão e a carga é linear:
![MATLAB Avançado - Simulink O modelo é descrito por uma equação de balanço transiente MATLAB Avançado - Simulink O modelo é descrito por uma equação de balanço transiente](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-27.jpg)

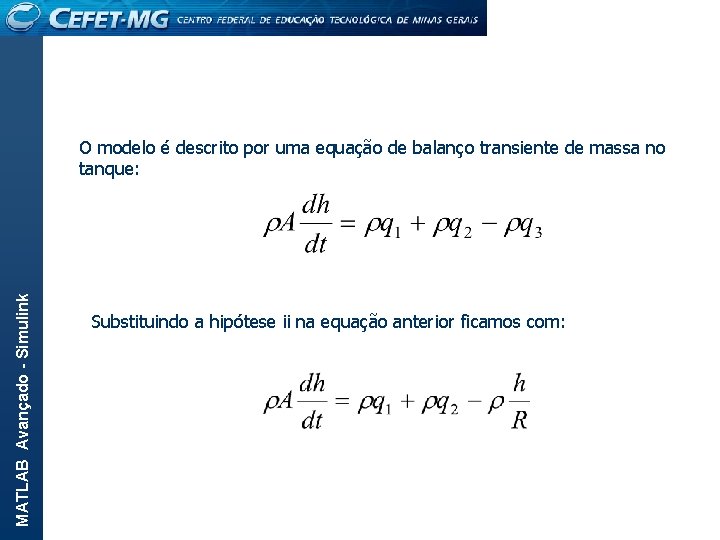

MATLAB Avançado - Simulink O modelo é descrito por uma equação de balanço transiente de massa no tanque: Substituindo a hipótese ii na equação anterior ficamos com:
![Introduzindo as variáveis-desvio e aplicando a Transformada MATLAB Avançado - Simulink de Laplace, chegamos Introduzindo as variáveis-desvio e aplicando a Transformada MATLAB Avançado - Simulink de Laplace, chegamos](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-28.jpg)

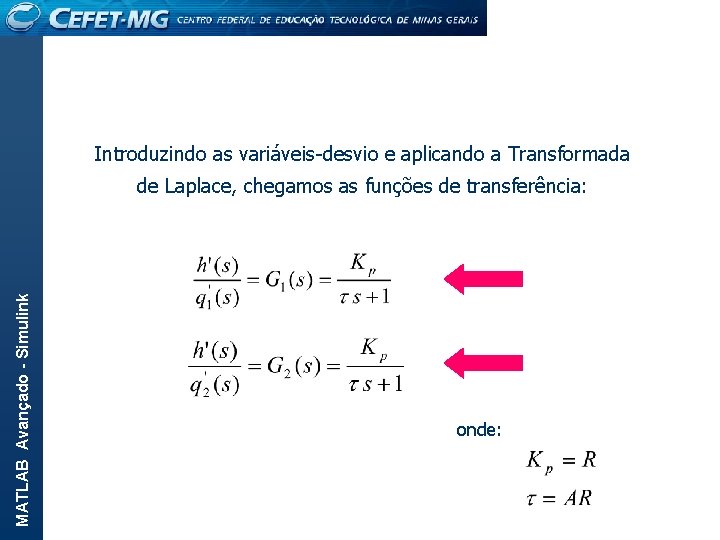

Introduzindo as variáveis-desvio e aplicando a Transformada MATLAB Avançado - Simulink de Laplace, chegamos as funções de transferência: onde:
![MATLAB Avançado - Simulink Para o exemplo em questão considere um tanque de 0. MATLAB Avançado - Simulink Para o exemplo em questão considere um tanque de 0.](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-29.jpg)

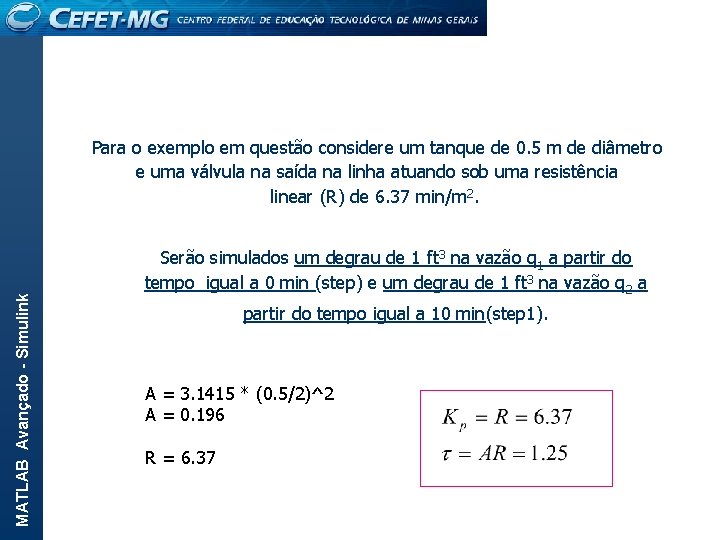

MATLAB Avançado - Simulink Para o exemplo em questão considere um tanque de 0. 5 m de diâmetro e uma válvula na saída na linha atuando sob uma resistência linear (R) de 6. 37 min/m 2. Serão simulados um degrau de 1 ft 3 na vazão q 1 a partir do tempo igual a 0 min (step) e um degrau de 1 ft 3 na vazão q 2 a partir do tempo igual a 10 min(step 1). A = 3. 1415 * (0. 5/2)^2 A = 0. 196 R = 6. 37
![MATLAB Avançado - Simulink Corrente q 1 Corrente q 2 MATLAB Avançado - Simulink Corrente q 1 Corrente q 2](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-30.jpg)

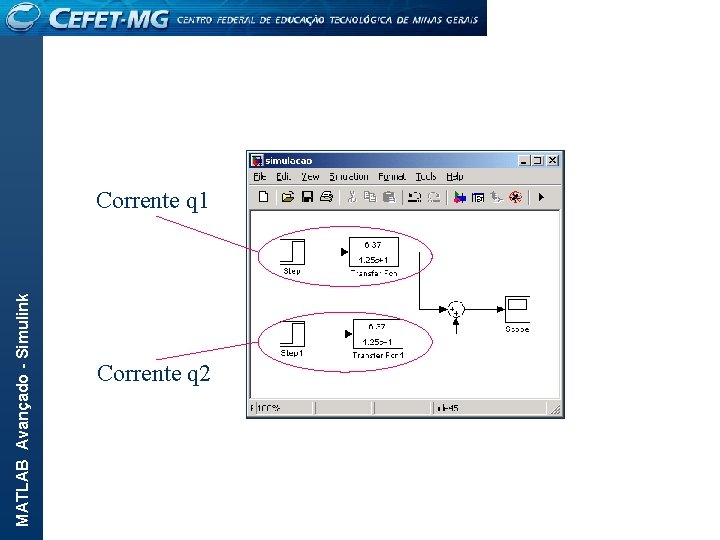

MATLAB Avançado - Simulink Corrente q 1 Corrente q 2
![MATLAB Avançado - Simulink Biblioteca Source Biblioteca Continuous MATLAB Avançado - Simulink Biblioteca Source Biblioteca Continuous](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-31.jpg)

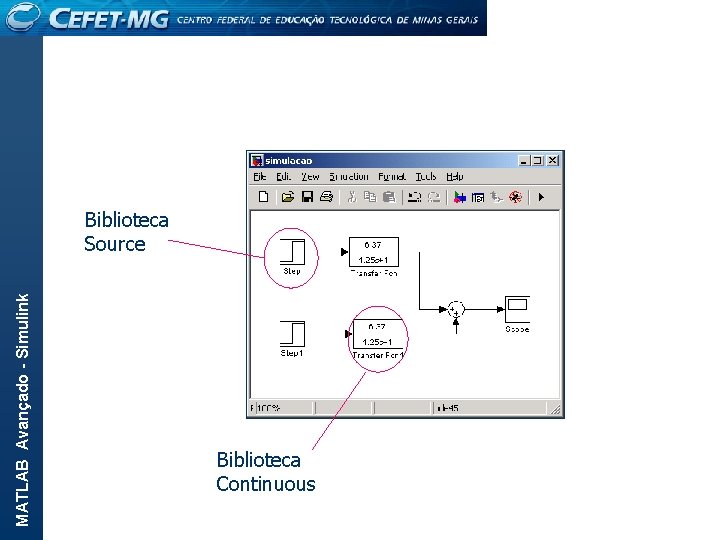

MATLAB Avançado - Simulink Biblioteca Source Biblioteca Continuous
![Degrau começa no tempo zero MATLAB Avançado - Simulink Degrau começa no tempo dez Degrau começa no tempo zero MATLAB Avançado - Simulink Degrau começa no tempo dez](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-32.jpg)

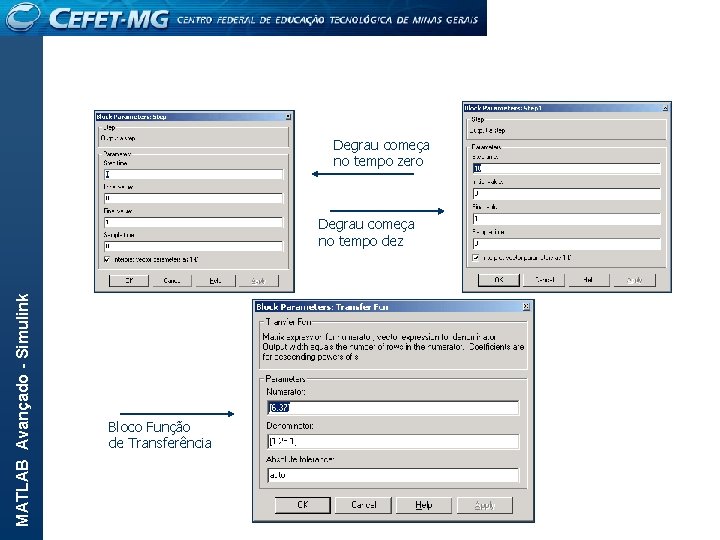

Degrau começa no tempo zero MATLAB Avançado - Simulink Degrau começa no tempo dez Bloco Função de Transferência
![MATLAB Avançado - Simulink A amplitude do degrau é 1 MATLAB Avançado - Simulink A amplitude do degrau é 1](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-33.jpg)

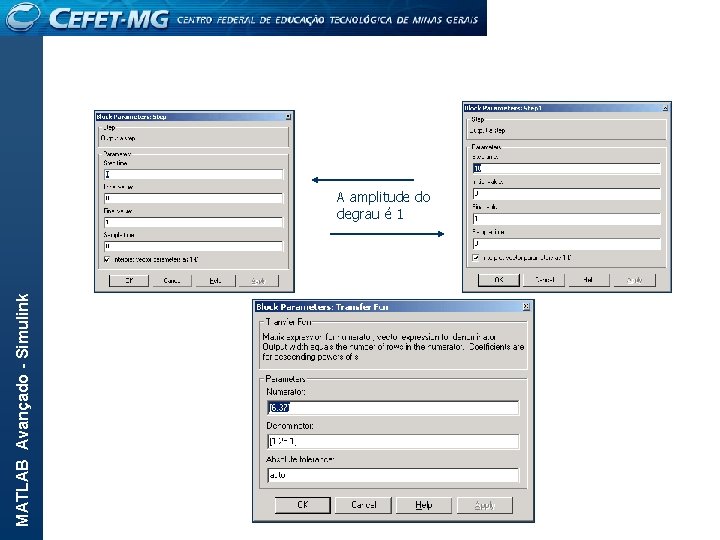

MATLAB Avançado - Simulink A amplitude do degrau é 1
![MATLAB Avançado - Simulink Resultado obtido: 1º estado estacionário 2º estado estacionário 1ª perturbação MATLAB Avançado - Simulink Resultado obtido: 1º estado estacionário 2º estado estacionário 1ª perturbação](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-34.jpg)

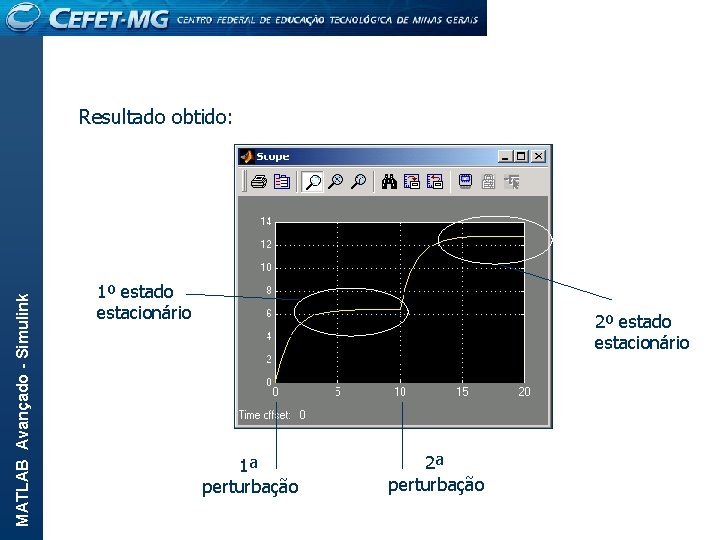

MATLAB Avançado - Simulink Resultado obtido: 1º estado estacionário 2º estado estacionário 1ª perturbação 2ª perturbação
![MATLAB Avançado - Simulink Exemplo 3 MATLAB Avançado - Simulink Exemplo 3](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-35.jpg)
MATLAB Avançado - Simulink Exemplo 3
![MATLAB Avançado - Simulink Considerando um sistema de controle de nível mostrado abaixo. O MATLAB Avançado - Simulink Considerando um sistema de controle de nível mostrado abaixo. O](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-36.jpg)

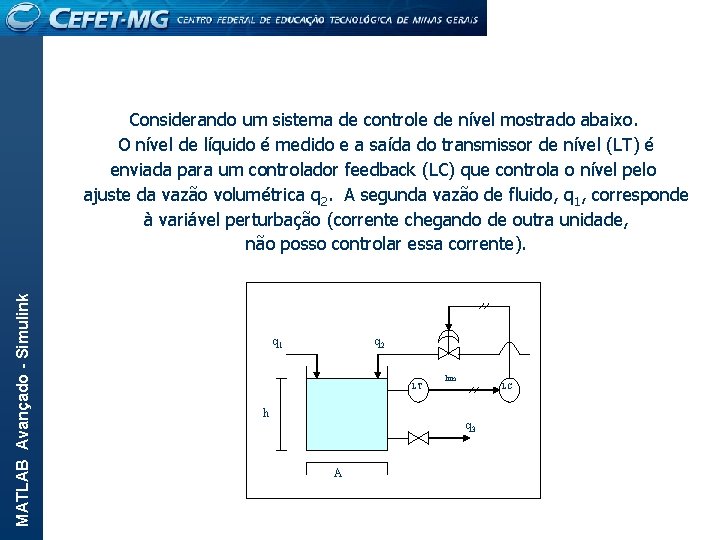

MATLAB Avançado - Simulink Considerando um sistema de controle de nível mostrado abaixo. O nível de líquido é medido e a saída do transmissor de nível (LT) é enviada para um controlador feedback (LC) que controla o nível pelo ajuste da vazão volumétrica q 2. A segunda vazão de fluido, q 1, corresponde à variável perturbação (corrente chegando de outra unidade, não posso controlar essa corrente). q 1 q 2 LT h hm LC q 3 A
![Considerando uma válvula com a seguinte função de transferência: MATLAB Avançado - Simulink Considerando Considerando uma válvula com a seguinte função de transferência: MATLAB Avançado - Simulink Considerando](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-37.jpg)

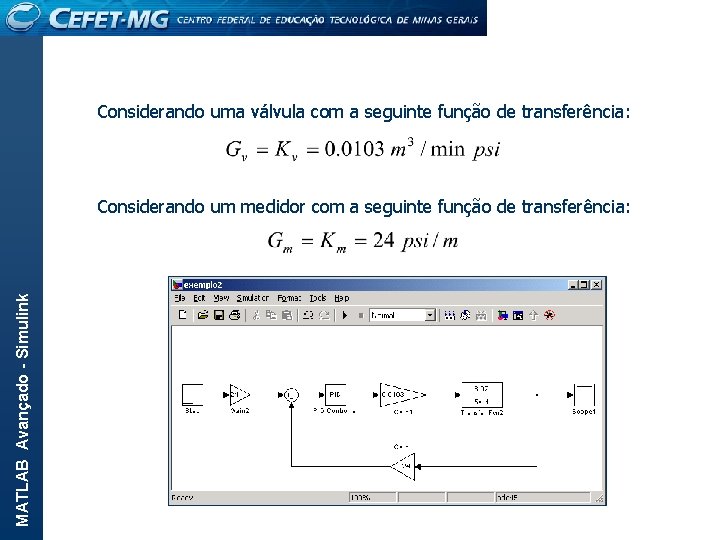

Considerando uma válvula com a seguinte função de transferência: MATLAB Avançado - Simulink Considerando um medidor com a seguinte função de transferência:
![MATLAB Avançado - Simulink Erro: (sp - valor medido) Set-point Valor medido MATLAB Avançado - Simulink Erro: (sp - valor medido) Set-point Valor medido](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-38.jpg)

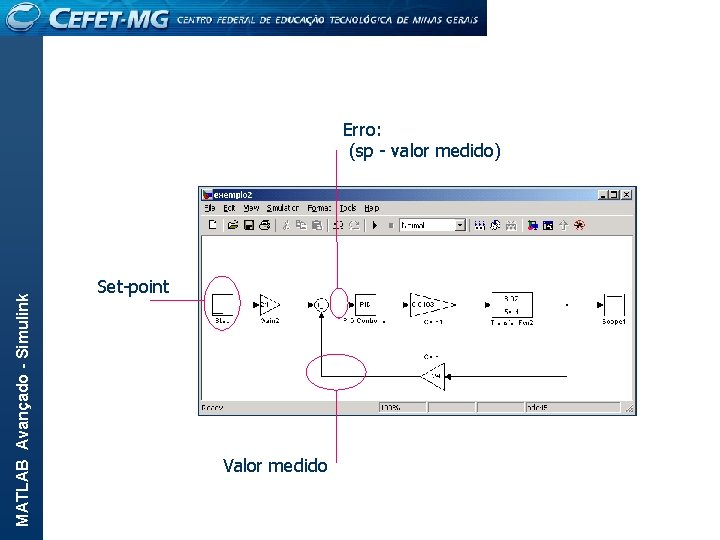

MATLAB Avançado - Simulink Erro: (sp - valor medido) Set-point Valor medido
![Válvula MATLAB Avançado - Simulink Controlador Processo Medidor Válvula MATLAB Avançado - Simulink Controlador Processo Medidor](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-39.jpg)

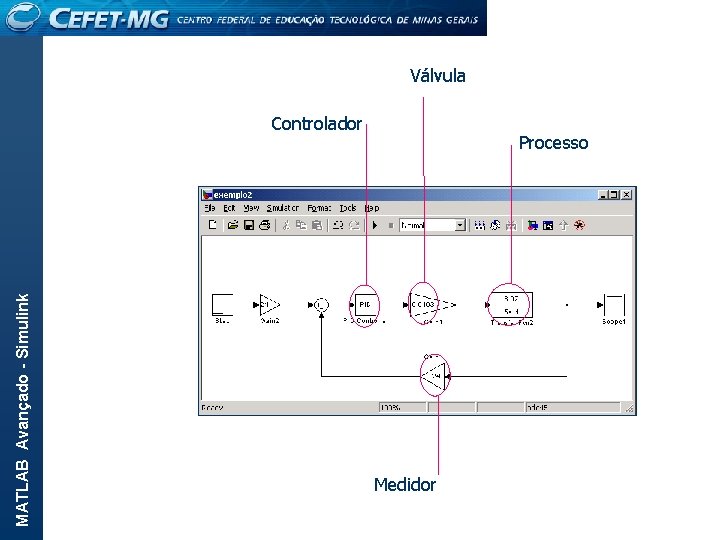

Válvula MATLAB Avançado - Simulink Controlador Processo Medidor
![Bloco Ganho: MATLAB Avançado - Simulink Quando a função de transferência é simplesmente uma Bloco Ganho: MATLAB Avançado - Simulink Quando a função de transferência é simplesmente uma](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-40.jpg)

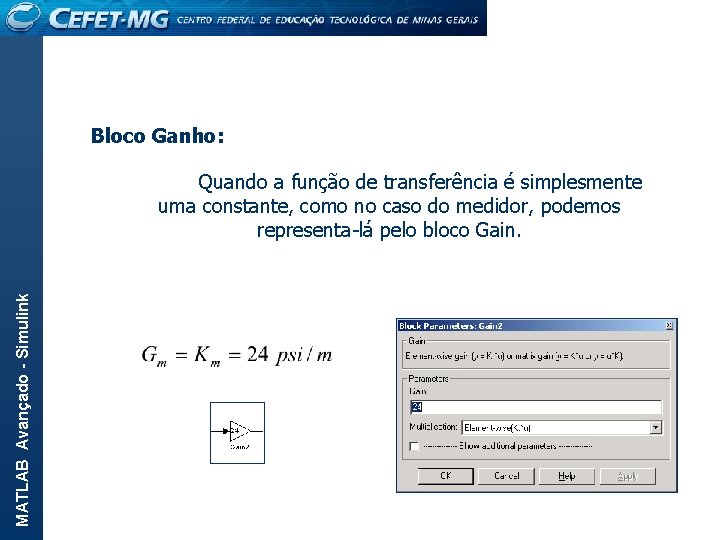

Bloco Ganho: MATLAB Avançado - Simulink Quando a função de transferência é simplesmente uma constante, como no caso do medidor, podemos representa-lá pelo bloco Gain.
![Bloco PID: MATLAB Avançado - Simulink O controlador é representado pelo bloco PID Controller. Bloco PID: MATLAB Avançado - Simulink O controlador é representado pelo bloco PID Controller.](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-41.jpg)

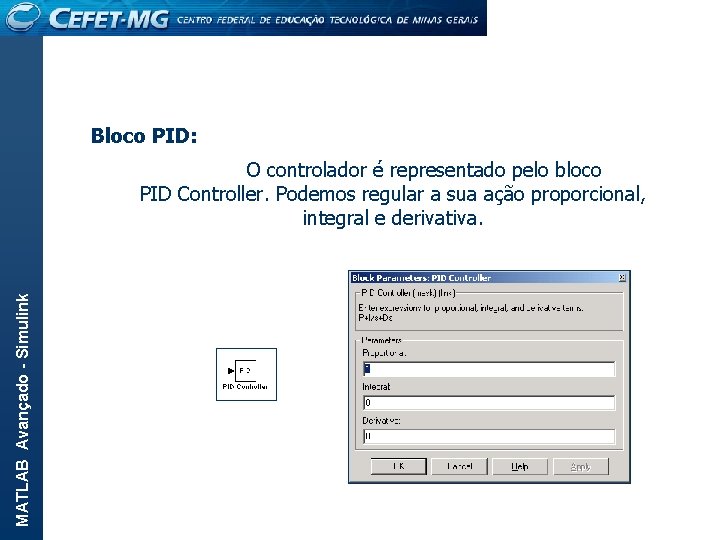

Bloco PID: MATLAB Avançado - Simulink O controlador é representado pelo bloco PID Controller. Podemos regular a sua ação proporcional, integral e derivativa.
![MATLAB Avançado - Simulink Ajuste de Controladores: Na prática o melhor ajuste para um MATLAB Avançado - Simulink Ajuste de Controladores: Na prática o melhor ajuste para um](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-42.jpg)

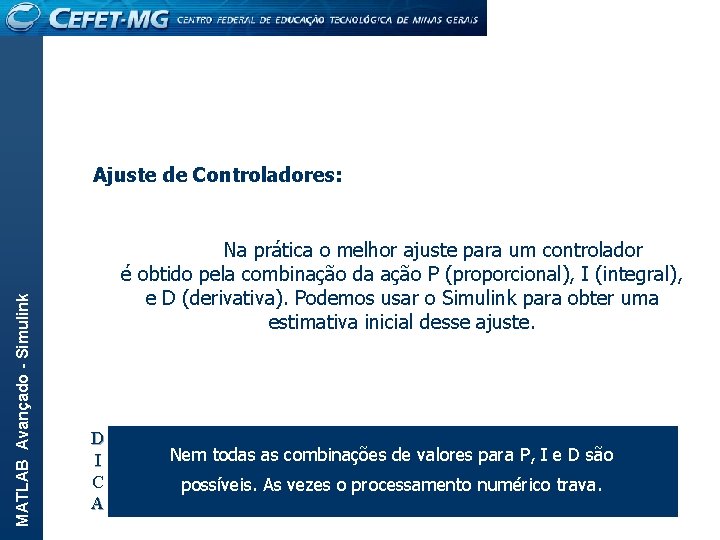

MATLAB Avançado - Simulink Ajuste de Controladores: Na prática o melhor ajuste para um controlador é obtido pela combinação da ação P (proporcional), I (integral), e D (derivativa). Podemos usar o Simulink para obter uma estimativa inicial desse ajuste. D I C A Nem todas as combinações de valores para P, I e D são possíveis. As vezes o processamento numérico trava.
![MATLAB Avançado - Simulink Ajuste de Controladores: Tente: P = 2 2 2 Na MATLAB Avançado - Simulink Ajuste de Controladores: Tente: P = 2 2 2 Na](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-43.jpg)

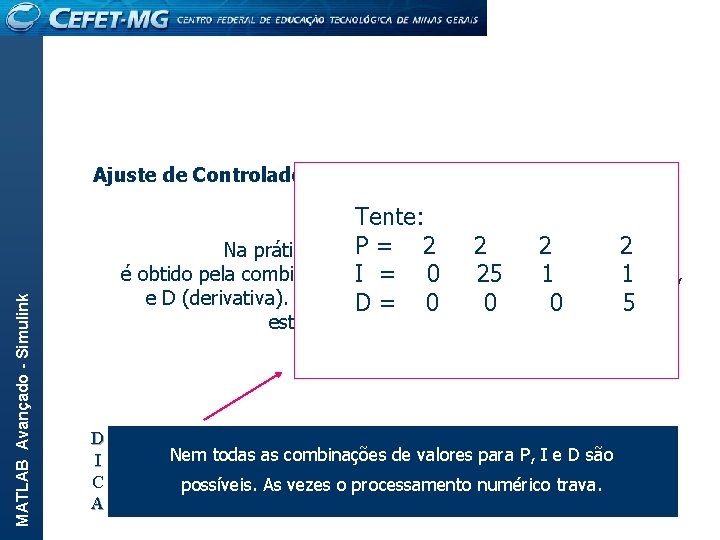

MATLAB Avançado - Simulink Ajuste de Controladores: Tente: P = 2 2 2 Na prática o melhor ajuste para um controlador é obtido pela combinação da ação P (proporcional), I (integral), I = 0 25 1 1 e D (derivativa). Podemos usar o Simulink para obter uma D = 0 0 0 5 estimativa inicial desse ajuste. D I C A Nem todas as combinações de valores para P, I e D são possíveis. As vezes o processamento numérico trava.
![MATLAB Avançado - Simulink Exemplo 4 MATLAB Avançado - Simulink Exemplo 4](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-44.jpg)

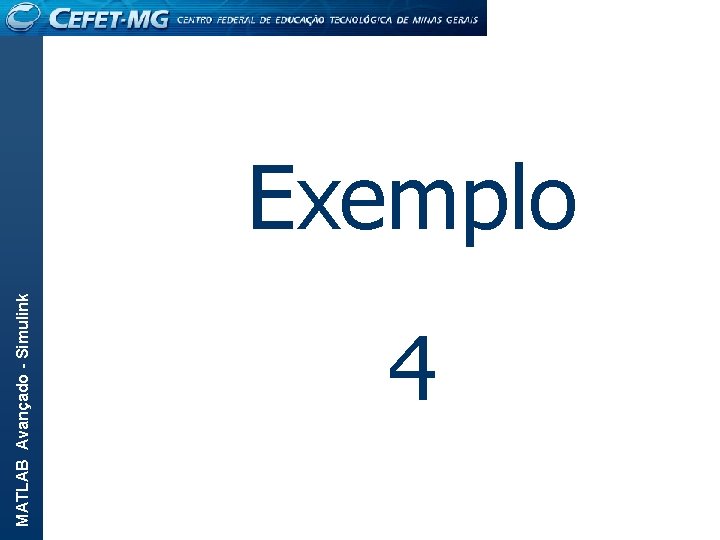

MATLAB Avançado - Simulink Exemplo 4
![MATLAB Avançado - Simulink Equações para modelar um CSTR: MATLAB Avançado - Simulink Equações para modelar um CSTR:](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-45.jpg)

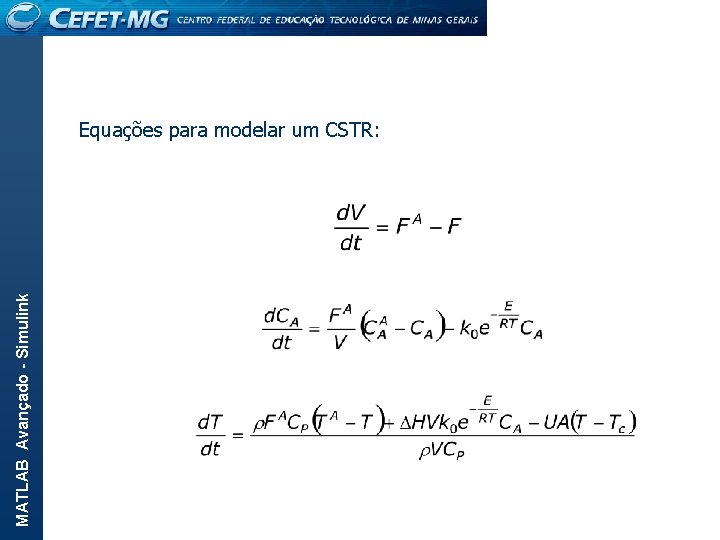

MATLAB Avançado - Simulink Equações para modelar um CSTR:
![Passando as equações para o formato Matlab: MATLAB Avançado - Simulink d. Ca = Passando as equações para o formato Matlab: MATLAB Avançado - Simulink d. Ca =](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-46.jpg)

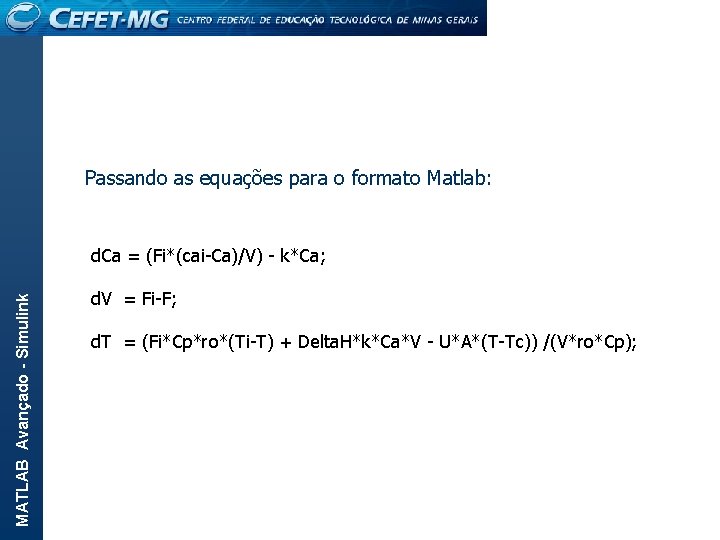

Passando as equações para o formato Matlab: MATLAB Avançado - Simulink d. Ca = (Fi*(cai-Ca)/V) - k*Ca; d. V = Fi-F; d. T = (Fi*Cp*ro*(Ti-T) + Delta. H*k*Ca*V - U*A*(T-Tc)) /(V*ro*Cp);
![onde: Fi: vazão de alimentação do reator (ft 3/h) Cai: concentração da alimentação do onde: Fi: vazão de alimentação do reator (ft 3/h) Cai: concentração da alimentação do](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-47.jpg)

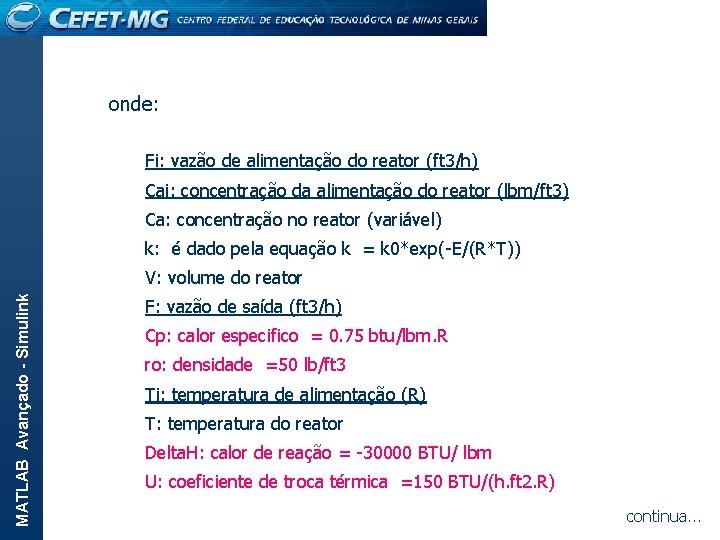

onde: Fi: vazão de alimentação do reator (ft 3/h) Cai: concentração da alimentação do reator (lbm/ft 3) Ca: concentração no reator (variável) k: é dado pela equação k = k 0*exp(-E/(R*T)) MATLAB Avançado - Simulink V: volume do reator F: vazão de saída (ft 3/h) Cp: calor especifico = 0. 75 btu/lbm. R ro: densidade =50 lb/ft 3 Ti: temperatura de alimentação (R) T: temperatura do reator Delta. H: calor de reação = -30000 BTU/ lbm U: coeficiente de troca térmica =150 BTU/(h. ft 2. R) continua. . .
![onde: A: área de troca térmica = 250 ft 2 Tc: temperatura do fluido onde: A: área de troca térmica = 250 ft 2 Tc: temperatura do fluido](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-48.jpg)

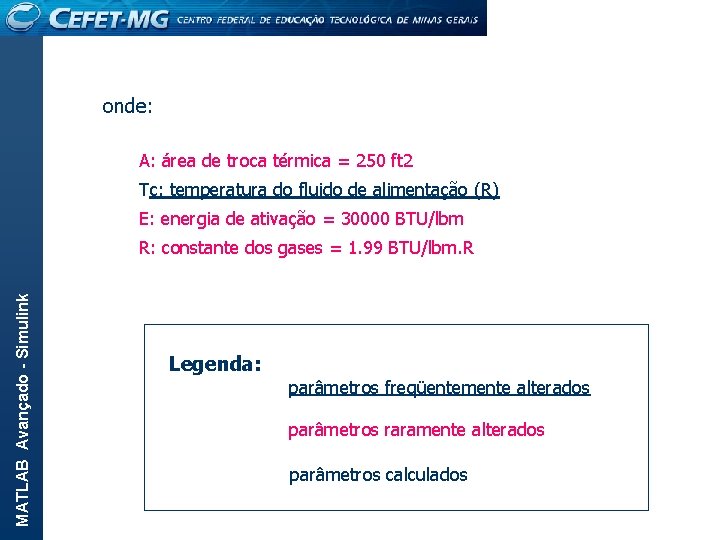

onde: A: área de troca térmica = 250 ft 2 Tc: temperatura do fluido de alimentação (R) E: energia de ativação = 30000 BTU/lbm MATLAB Avançado - Simulink R: constante dos gases = 1. 99 BTU/lbm. R Legenda: parâmetros freqüentemente alterados parâmetros raramente alterados parâmetros calculados
![MATLAB Avançado - Simulink MATLAB Avançado - Simulink](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-49.jpg)

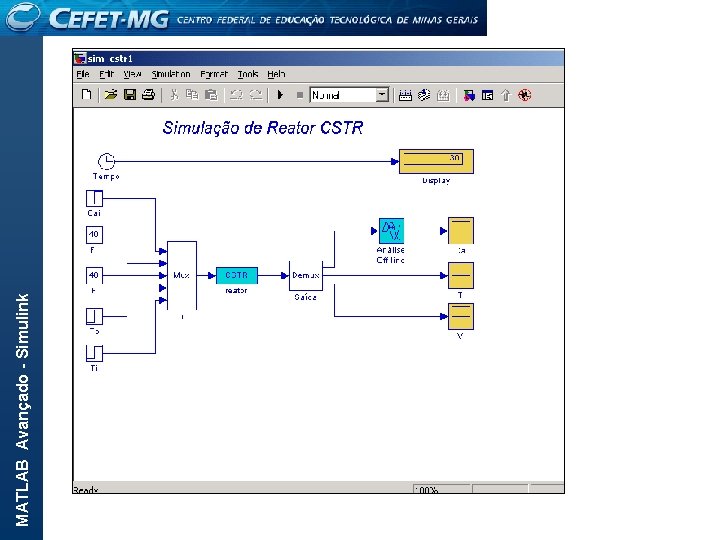

MATLAB Avançado - Simulink
![MATLAB Avançado - Simulink Biblioteca Functions & Tables Parâmetros freqüentemente alterados Parâmetros raramente alterados MATLAB Avançado - Simulink Biblioteca Functions & Tables Parâmetros freqüentemente alterados Parâmetros raramente alterados](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-50.jpg)

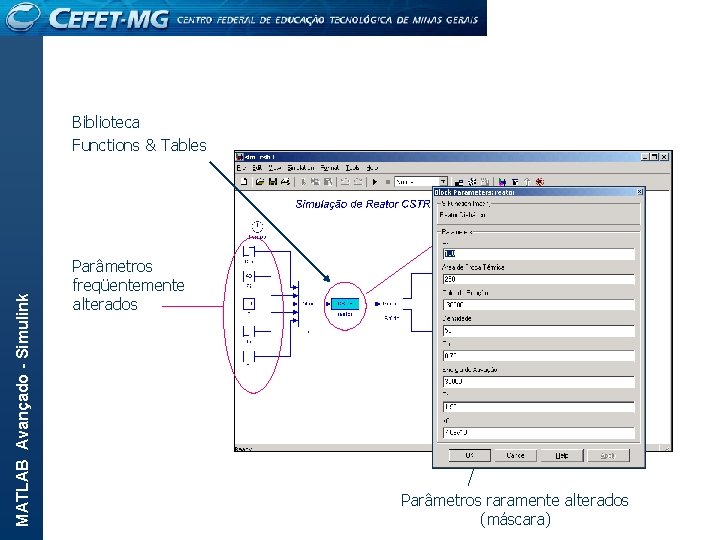

MATLAB Avançado - Simulink Biblioteca Functions & Tables Parâmetros freqüentemente alterados Parâmetros raramente alterados (máscara)
![MATLAB Avançado - Simulink Parâmetros calculados MATLAB Avançado - Simulink Parâmetros calculados](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-51.jpg)

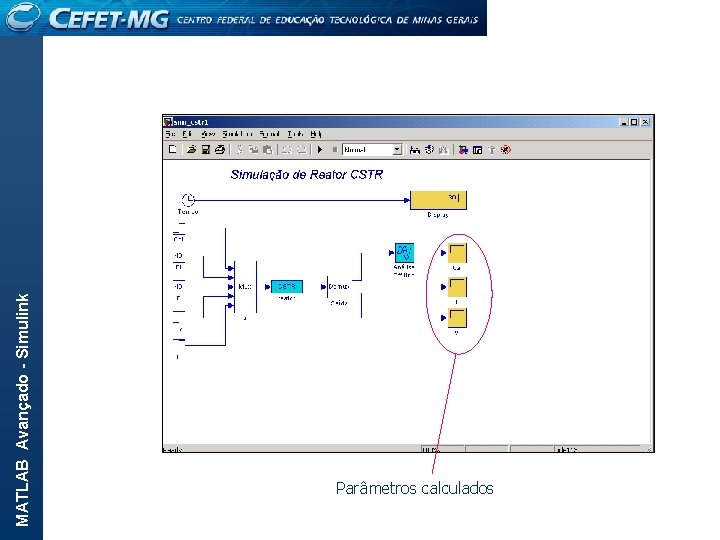

MATLAB Avançado - Simulink Parâmetros calculados
![MATLAB Avançado - Simulink Em resumo: Fi T Cai Delta. H Ca U Ko MATLAB Avançado - Simulink Em resumo: Fi T Cai Delta. H Ca U Ko](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-52.jpg)

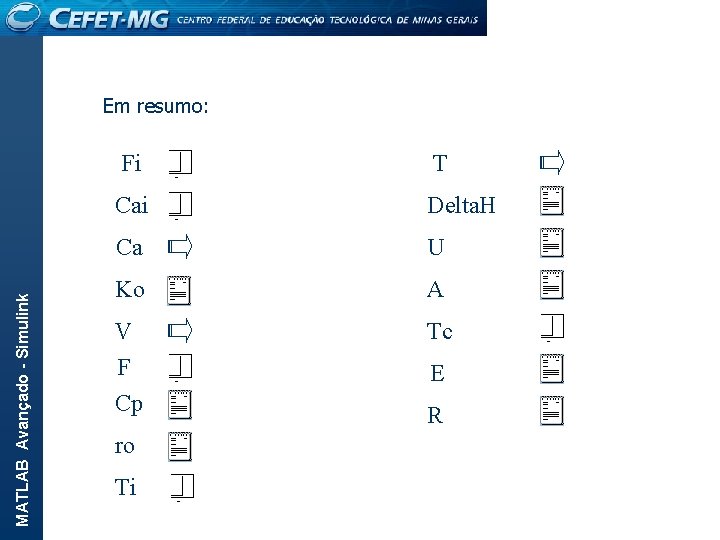

MATLAB Avançado - Simulink Em resumo: Fi T Cai Delta. H Ca U Ko A V F Cp Tc ro Ti E R
![MATLAB Avançado - Simulink Configurando o bloco S-function: Nome do arquivo com as equações MATLAB Avançado - Simulink Configurando o bloco S-function: Nome do arquivo com as equações](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-53.jpg)

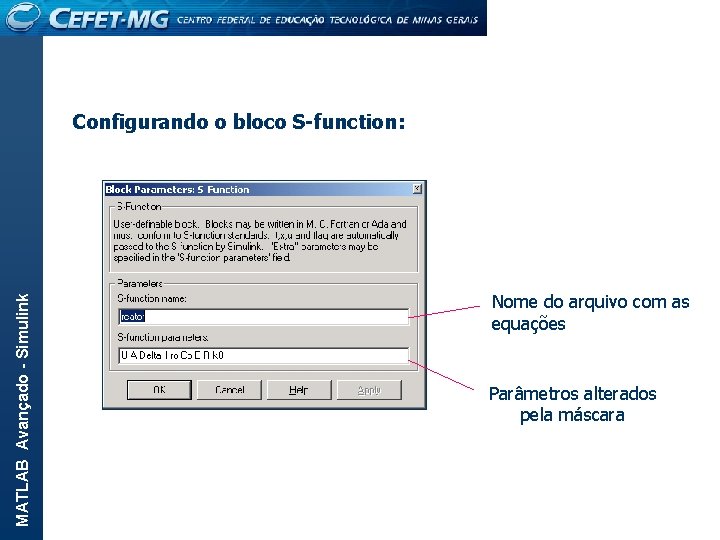

MATLAB Avançado - Simulink Configurando o bloco S-function: Nome do arquivo com as equações Parâmetros alterados pela máscara
![MATLAB Avançado - Simulink Criando uma máscara: MATLAB Avançado - Simulink Criando uma máscara:](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-54.jpg)

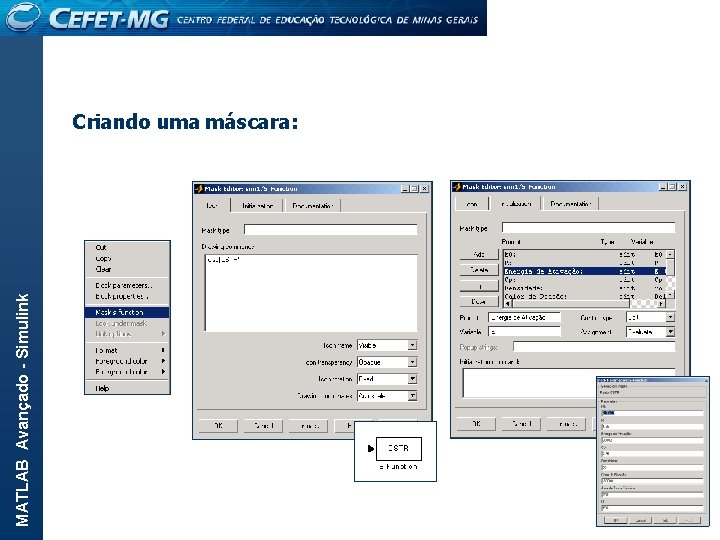

MATLAB Avançado - Simulink Criando uma máscara:
![Localização do arquivo com as equações: MATLAB Avançado - Simulink O arquivo com as Localização do arquivo com as equações: MATLAB Avançado - Simulink O arquivo com as](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-55.jpg)

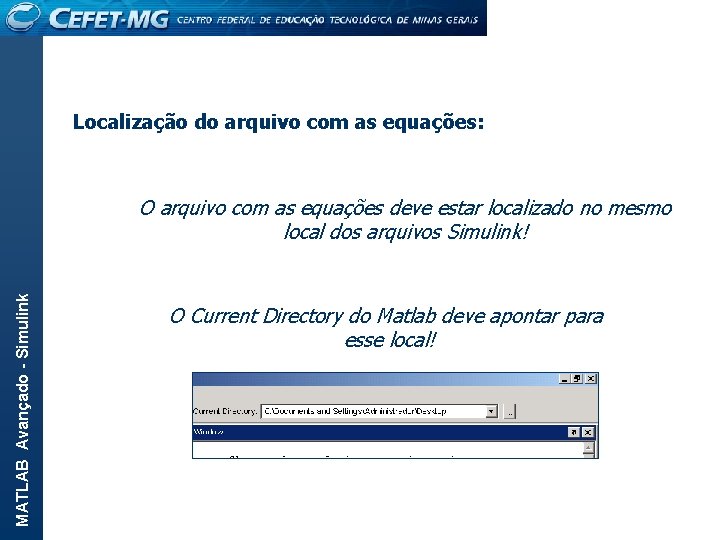

Localização do arquivo com as equações: MATLAB Avançado - Simulink O arquivo com as equações deve estar localizado no mesmo local dos arquivos Simulink! O Current Directory do Matlab deve apontar para esse local!
![MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0]](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-56.jpg)

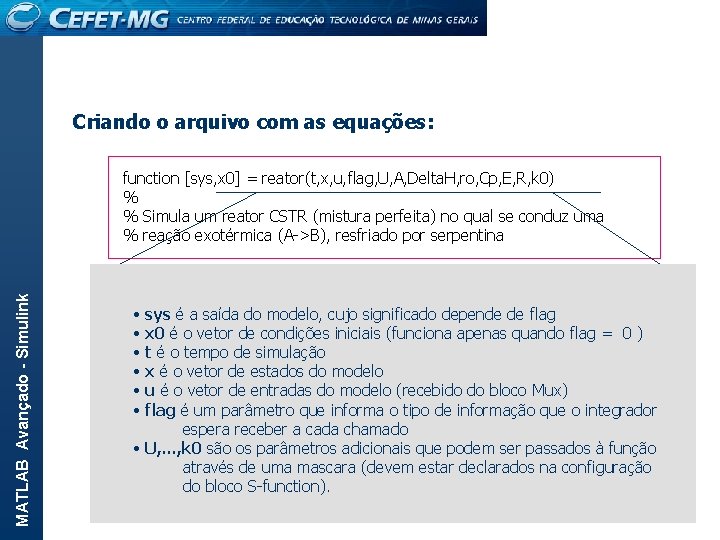

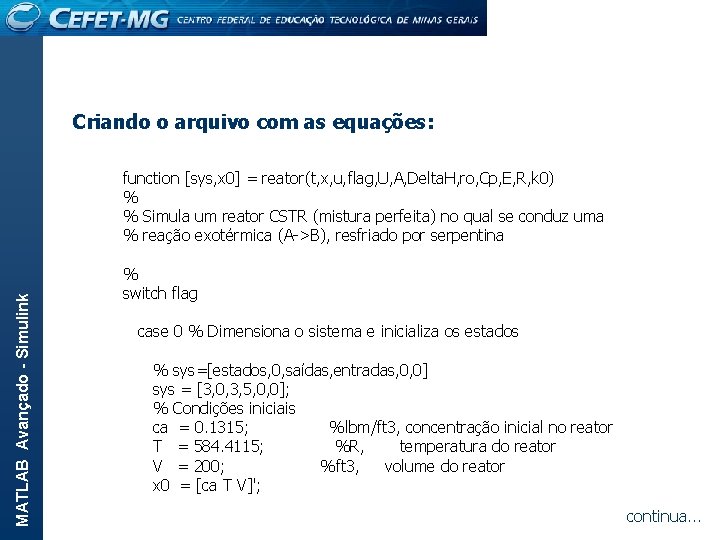

MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] = reator(t, x, u, flag, U, A, Delta. H, ro, Cp, E, R, k 0) % % Simula um reator CSTR (mistura perfeita) no qual se conduz uma % reação exotérmica (A->B), resfriado por serpentina % switch flag case 0 % Dimensiona o sistema e inicializa os estados % sys=[estados, 0, saídas, entradas, 0, 0] sys = [3, 0, 3, 5, 0, 0]; % Condições iniciais ca = 0. 1315; %lbm/ft 3, concentração inicial no reator T = 584. 4115; %R, temperatura do reator V = 200; %ft 3, volume do reator x 0 = [ca T V]'; continua. . .
![MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0]](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-57.jpg)
MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] = reator(t, x, u, flag, U, A, Delta. H, ro, Cp, E, R, k 0) % % Simula um reator CSTR (mistura perfeita) no qual se conduz uma % reação exotérmica (A->B), resfriado por serpentina % switch flag • sys é a saída do modelo, cujo significado depende de flag case 0 % Dimensiona o sistema e inicializa os estados • x 0 é o vetor de condições iniciais (funciona apenas quando flag = 0 ) • t é o tempo de simulação % sys=[estados, 0, saídas, entradas, 0, 0] • x é o vetor de estados do modelo sys = [3, 0, 3, 5, 0, 0]; • u é o vetor de entradas do modelo (recebido do bloco Mux) % Condições iniciais • flag é um parâmetro que informa o tipo de informação que o integrador ca = 0. 1315; %lbm/ft 3, concentração inicial no reator espera receber a cada chamado T = 584. 4115; %R, temperatura do reator • U, . . . , k 0 são os parâmetros adicionais que podem ser passados à função V = 200; %ft 3, volume do reator através de uma mascara (devem estar declarados na configuração x 0 = [ca T V]'; do bloco S-function).
![MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0]](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-58.jpg)
MATLAB Avançado - Simulink Criando o arquivo com as equações: function [sys, x 0] = reator(t, x, u, flag, U, A, Delta. H, ro, Cp, E, R, k 0) % % Simula um reator CSTR (mistura perfeita) no qual se conduz uma % reação exotérmica (A->B), resfriado por serpentina % switch flag case 0 % Dimensiona o sistema e inicializa os estados % sys=[estados, 0, saídas, entradas, 0, 0] sys = [3, 0, 3, 5, 0, 0]; % Condições iniciais ca = 0. 1315; %lbm/ft 3, concentração inicial no reator T = 584. 4115; %R, temperatura do reator V = 200; %ft 3, volume do reator x 0 = [ca T V]'; continua. . .
![MATLAB Avançado - Simulink sys = [ número de estados contínuos número de estados MATLAB Avançado - Simulink sys = [ número de estados contínuos número de estados](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-59.jpg)

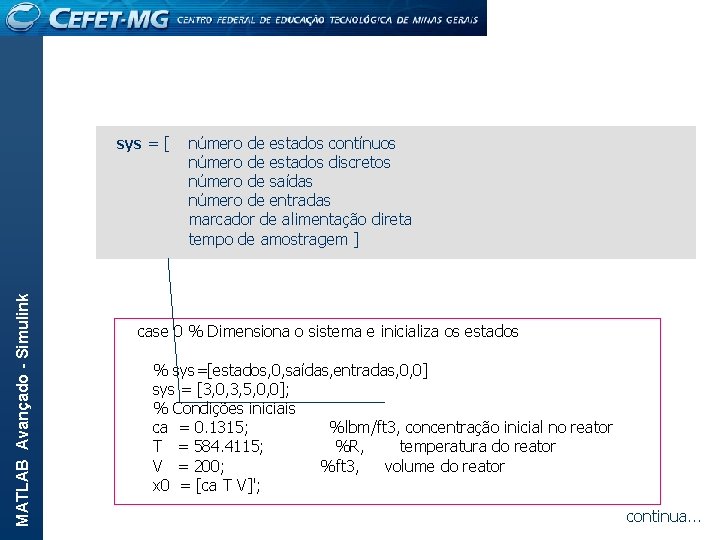

MATLAB Avançado - Simulink sys = [ número de estados contínuos número de estados discretos function [sys, x 0] = reator(t, x, u, flag, U, A, Delta. H, ro, Cp, E, R, k 0) número de saídas % número de entradas % Simula um reator CSTR (mistura perfeita) no qual se conduz uma marcador de alimentação direta % reação exotérmica (A->B), resfriado por serpentina tempo de amostragem ] % switch flag case 0 % Dimensiona o sistema e inicializa os estados % sys=[estados, 0, saídas, entradas, 0, 0] sys = [3, 0, 3, 5, 0, 0]; % Condições iniciais ca = 0. 1315; %lbm/ft 3, concentração inicial no reator T = 584. 4115; %R, temperatura do reator V = 200; %ft 3, volume do reator x 0 = [ca T V]'; continua. . .
![MATLAB Avançado - Simulink function [sys, x 0] = reator(t, x, u, flag, U, MATLAB Avançado - Simulink function [sys, x 0] = reator(t, x, u, flag, U,](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-60.jpg)

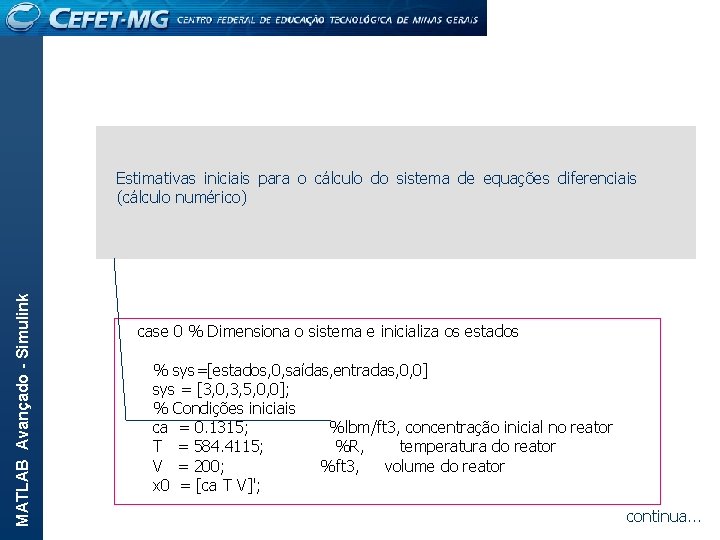

MATLAB Avançado - Simulink function [sys, x 0] = reator(t, x, u, flag, U, A, Delta. H, ro, Cp, E, R, k 0) Estimativas iniciais para o cálculo do sistema de equações diferenciais % (cálculo numérico) % Simula um reator CSTR (mistura perfeita) no qual se conduz uma % reação exotérmica (A->B), resfriado por serpentina % switch flag case 0 % Dimensiona o sistema e inicializa os estados % sys=[estados, 0, saídas, entradas, 0, 0] sys = [3, 0, 3, 5, 0, 0]; % Condições iniciais ca = 0. 1315; %lbm/ft 3, concentração inicial no reator T = 584. 4115; %R, temperatura do reator V = 200; %ft 3, volume do reator x 0 = [ca T V]'; continua. . .
![MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-61.jpg)
MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai = u(1); %lbm/ft 3, concentração da alimentação=0. 5; Fi = u(2); %ft 3/hr, vazão de alimentação=40 F = u(3); %vazão de retirada=40 Tc = u(4); %R, temperatura do fluido de refrigeração=594. 6 Ti = u(5); %R, temperatura da alimentação=530 % Cálculo das derivadas Ca = x(1); T = x(2); V = x(3); k = k 0*exp(-E/(R*T)); d. Ca = (Fi*(cai-Ca)/V) - k*Ca; d. V = Fi-F; d. T = (Fi*Cp*ro*(Ti-T) + Delta. H*k*Ca*V - U*A*(T-Tc)) /(V*ro*Cp); sys = [d. Ca; d. T; d. V]; continua. . .
![MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-62.jpg)

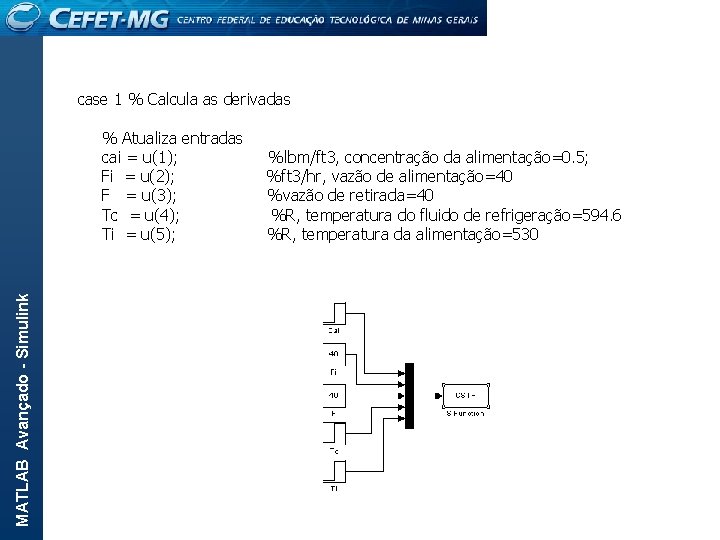

MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai = u(1); %lbm/ft 3, concentração da alimentação=0. 5; Fi = u(2); %ft 3/hr, vazão de alimentação=40 F = u(3); %vazão de retirada=40 Tc = u(4); %R, temperatura do fluido de refrigeração=594. 6 Ti = u(5); %R, temperatura da alimentação=530 % Cálculo das derivadas Ca = x(1); T = x(2); V = x(3); k = k 0*exp(-E/(R*T)); d. Ca = (Fi*(cai-Ca)/V) - k*Ca; d. V = Fi-F; d. T = (Fi*Cp*ro*(Ti-T) + Delta. H*k*Ca*V - U*A*(T-Tc)) /(V*ro*Cp); sys = [d. Ca; d. T; d. V]; continua. . .
![MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-63.jpg)

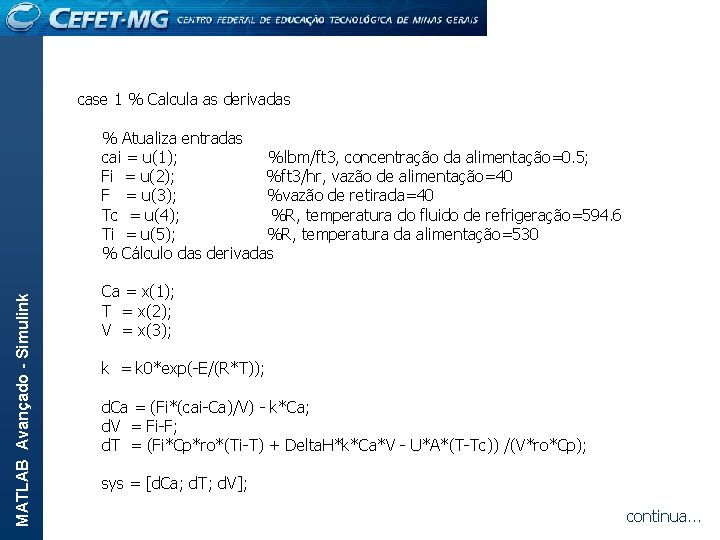

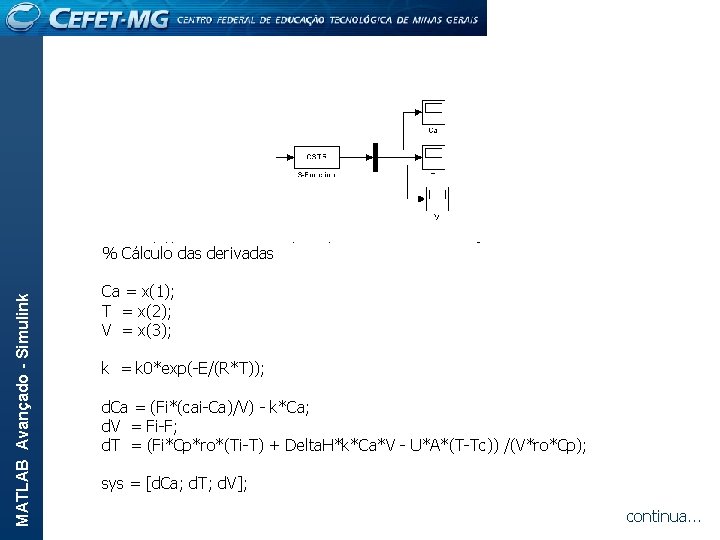

MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai = u(1); %lbm/ft 3, concentração da alimentação=0. 5; Fi = u(2); %ft 3/hr, vazão de alimentação=40 F = u(3); %vazão de retirada=40 Tc = u(4); %R, temperatura do fluido de refrigeração=594. 6 Ti = u(5); %R, temperatura da alimentação=530 % Cálculo das derivadas Ca = x(1); T = x(2); V = x(3); k = k 0*exp(-E/(R*T)); d. Ca = (Fi*(cai-Ca)/V) - k*Ca; d. V = Fi-F; d. T = (Fi*Cp*ro*(Ti-T) + Delta. H*k*Ca*V - U*A*(T-Tc)) /(V*ro*Cp); sys = [d. Ca; d. T; d. V]; continua. . .
![MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-64.jpg)
MATLAB Avançado - Simulink case 1 % Calcula as derivadas % Atualiza entradas cai = u(1); %lbm/ft 3, concentração da alimentação=0. 5; Fi = u(2); %ft 3/hr, vazão de alimentação=40 F = u(3); %vazão de retirada=40 Tc = u(4); %R, temperatura do fluido de refrigeração=594. 6 Ti = u(5); %R, temperatura da alimentação=530 % Cálculo das derivadas Ca = x(1); T = x(2); V = x(3); k = k 0*exp(-E/(R*T)); d. Ca = (Fi*(cai-Ca)/V) - k*Ca; d. V = Fi-F; d. T = (Fi*Cp*ro*(Ti-T) + Delta. H*k*Ca*V - U*A*(T-Tc)) /(V*ro*Cp); sys = [d. Ca; d. T; d. V]; continua. . .
![MATLAB Avançado - Simulink case 3 % Calcula as saídas sys = [x(1) x(2) MATLAB Avançado - Simulink case 3 % Calcula as saídas sys = [x(1) x(2)](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-65.jpg)

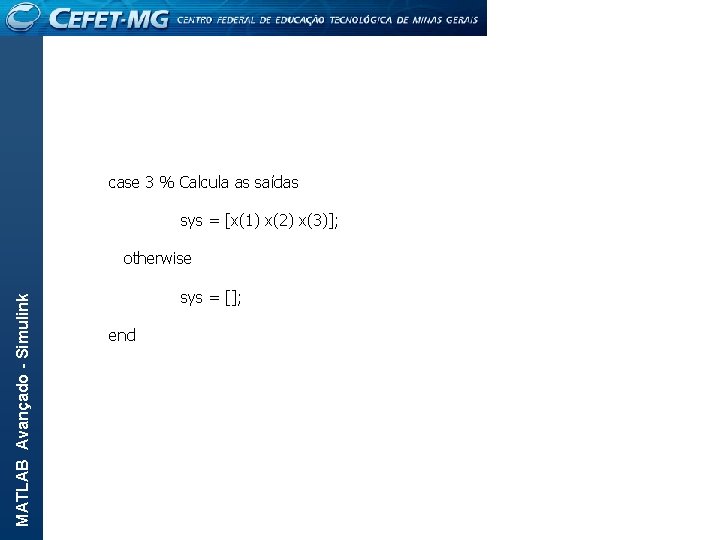

MATLAB Avançado - Simulink case 3 % Calcula as saídas sys = [x(1) x(2) x(3)]; otherwise sys = []; end
![MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj. MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj.](http://slidetodoc.com/presentation_image/05322216f8b4a036c22892b324d8b6dd/image-66.jpg)
MATLAB Avançado - Simulink Carlos André Vaz Junior cavazjunior@gmail. com http: //www. eq. ufrj. br/links/h 2 cin/carlosandre
