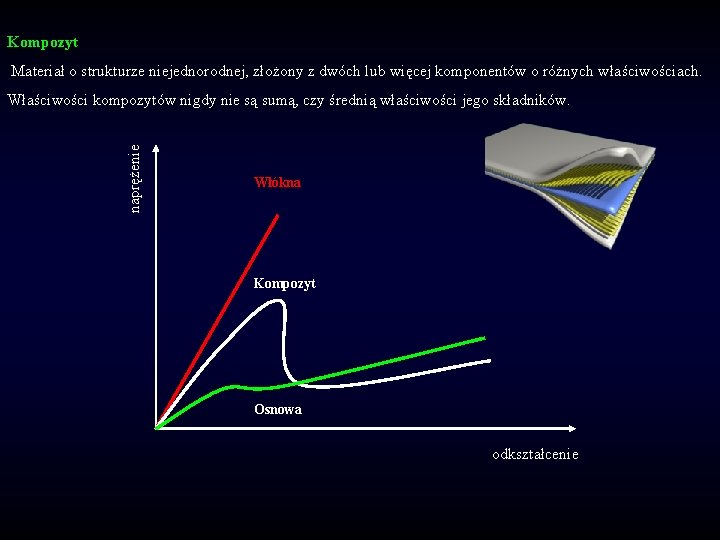

Kompozyt Materiał o strukturze niejednorodnej, złożony z dwóch lub więcej komponentów o różnych właściwościach. naprężenie Właściwości kompozytów nigdy nie są sumą, czy średnią właściwości jego składników. Włókna Kompozyt Osnowa odkształcenie

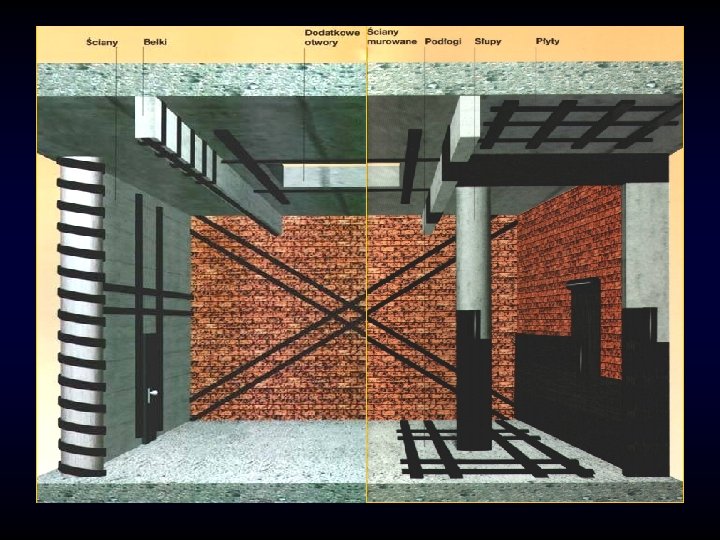

MATERIAŁY BUDOWLANE * Kompozyty strukturalne Ciągłe struktury komponentów konstrukcyjnych - warstwy (sklejka), pręty (żelbet) lub regularne struktury trójwymiarowe (plaster miodu). * Laminaty Włókna zatopione w lepiszczach - taśmy kompozytowe (wł. ułożone w jednym kierunku) maty kompozytowe (włókna w dwóch prostopadłych kierunkach) Nieuporządkowane np. pykret. * Mikrokompozyty i nanokompozyty Regularna struktura dwóch lub więcej składników zorganizowana na poziomie nadcząsteczkowym. (Występują w organizmach naturalnych np. drewno) * Stopy strukturalne Stopy metali, metali z niemetalami, polimerów między sobą oraz polimerów z metalami i niemetalami o bardzo regularnej mikrostrukturze (stal damasceńska i duraluminium).

Typ włókien T 300, T 700 M 40 J Zawartość włókien [%] > 68 Gęstość [g/cm 3] 1, 60 Wymiary taśm [mm] Wytrzymałość na rozciąganie [MPa] 50 x 1, 0 - 120 x 1, 4 1400 - 2400 Wydłużanie przy zerwaniu [%] 0, 8 - 1, 9 Moduł Younga [GPa] 155 - 270

Wytrzymałość właściwa (wytrzymałość odniesiona do wagi jednostkowej) i moduł właściwy (sztywność) są znacznie korzystniejsze w porównaniu do takich materiałów konstrukcyjnych jak stal, tytan, czy aluminium.

1600 s x [MPa] 1400 zniszczenie podłużne 1200 1000 800 zniszczenie ścinające Nośność 600 zniszczenie poprzeczne 400 200 0 0 15 30 45 Kąt a 60 75 90

Wytrzymałość na rozciąganie [GPa] Moduł Younga [GPa] Wydłużenie [%] Gęstość [g/cm 3] Koszt [$/kg] A glass 3, 3 69 4, 8 2, 46 1, 4 - 2, 0 C glass 3, 3 69 4, 8 2, 55 1, 65 - 2, 2 2, 60 1, 65 - 2, 2 Typy włókna E glass Roving 2, 0 75 2, 8 S-2 glass 4, 83 96 5, 15 2, 5 13 -18 węglowe wysokowytrzymałe 3, 5 240 1, 4 1, 77 20 - 150+ węglowe wysokomodułowe 2, 7 400 0, 6 1, 61 20 - 150+ Kevlar 29 3, 62 41 8, 75 1, 44 26 - 30 Kevlar 49 2, 8 130 2, 4 1, 45 Kevlar 149 3, 47 186 1, 47 55 - 155

The Stork Bridge 1996. The first cable stayed bridge CFRP (Carbon Fiber Reinforced Plastic). The bridge spans about 120 m over the SBB railway tracks and its pylon is about 38 m high.

Alucobond

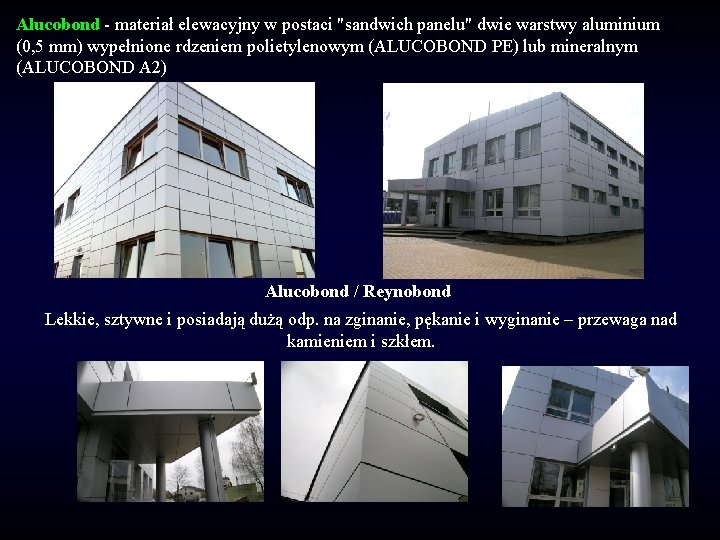

Alucobond - materiał elewacyjny w postaci "sandwich panelu" dwie warstwy aluminium (0, 5 mm) wypełnione rdzeniem polietylenowym (ALUCOBOND PE) lub mineralnym (ALUCOBOND A 2) Alucobond / Reynobond Lekkie, sztywne i posiadają dużą odp. na zginanie, pękanie i wyginanie – przewaga nad kamieniem i szkłem.

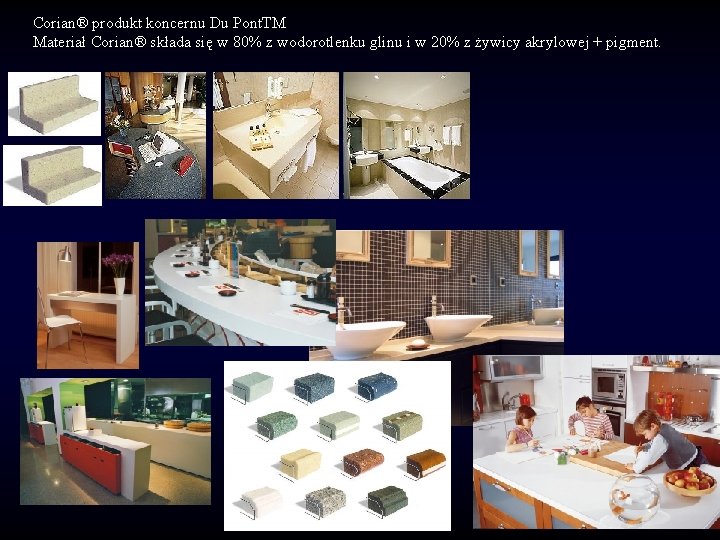

Corian® produkt koncernu Du Pont. TM Materiał Corian® składa się w 80% z wodorotlenku glinu i w 20% z żywicy akrylowej + pigment.

1. Gęstość 1, 78 ± 0, 03 [g/cm 2] 2. Wytrzymałość na rozciąganie 34, 9 - 39, 5 [N/mm 2] 3. Wydłużenie przy zerwaniu 0, 36 - 49 [%] 4. Moduł sprężystości 10 ± 400 [N/mm 2] 5. Wytrzymałość na zginanie Płyta 6 mm - 57 [N/mm 2] płyta 13 mm - 60 [N/mm 2] 6. Rozszerzalność cieplna Max 30, 5 x 10 -6 [1/K] 7. Ścieralność Wm = 110 ± 12 [mg] 8. Odporność na UV Lepsze od 7 9. Rezystancja PD = 3, 1 x 1014 [ 10. Wytrzymałość udarowa, próba z upadkiem kuli Brak pęknięcia przy upadku z wysokości 90 cm, płyta 6 mm - kula 250 g, płyta 13 mm - kula 450 g 11. Przewodnictwo cieplne 10 tr = 0, 769 [W/(mk)] 12. Odporność na wodę 100° Brak uszkodzeń, zmiana gęstości + 0, 09 [%] 13. Odporność na żar papierosa Żółty ślad łatwy do usunięcia 14. Odporność na grzyby i pleśń 0; 2 -3; brak zmian 15. Odporność na warunki atmosferyczne Brak zmian po upływie 1000 godz 16. Trwałość barwy Brak zmian 17. Niepalność Klasa B 1 18. Masa 1 m 2 Płyta 6 mm - 11, 5 [kg/m 2] Płyta 13 mm - 23, 0 [kg/m 2] 19. Kontakt z art. Spożywczymi Dopuszczony 20. Informacja BHP (DIN) Obróbka bezpieczna 21. Atesty, aprobaty Aprobata techniczna ITB AT - 15 - 2465/96 Atest Higieniczny 869/B - 532/92/95 Ocena stopnia palności IOTZ/FR/040/95 cm]

f. M 1 [N] f. R SRCC paste Vf = 5% [mm] ftb Figure 2. Four-point flexural bending test, paste P 54 F 5. 0, Vf = 5%
