MATERIALES METLICOS DIAGRAMA HIERRO CARBURO DE HIERRO Diagrama
MATERIALES METÁLICOS DIAGRAMA HIERRO CARBURO DE HIERRO
Diagrama Hierro Carburo de Hierro
Diagrama
Diagrama De Tres Fases
Diagrama Hierro Carburo de Hierro
Reacción Peritectica • Punto H: (0, 09% C – 1495 o. C ), máxima solubilidad del carbón en el hierro delta • Punto J : (0. 17% C – 1495 o. C ) es el punto de reacción peritectica Feδ + L ------Fe. Г ( austenita) • Punto B : (0. 53% - 1495 o. C) terminación de la reacción peritectica
Austenita
Austenita • Cristaliza en el FCC • Es dúctil • No magnético • No es templable • Dureza: 200 HB – 300 HB • Existe por encima de 727 o. C
Reacción Eutéctica • Punto E : (2. 11%C – 1148 o. C), máxima solubilidad del carbón en el hierro gama. • Punto C: (4. 3%C – 1148 o. C)Reacción eutéctica L ------- Fe. Г +FeƏ (Cementita) • Punto F: (6. 67%C – 1148 o. C), terminación de la reacción eutectica • FeΓ+FeƏ ( ledeburita)
Composición química De Los Metales Ferrosos • Aceros: 0. 0218%C – 2. 11%C • Fundiciones: 2. 11%C – 6. 667%C
Cementita • La fase más dura de todas • Frágil • Dureza: 68 HRC • Cristaliza en el sistema ortorrómbico
Ledeburita
Reacción Eutectoide • Punto P: (0. 0218%C – 727 o. C ), máxima solubilidad del carbón en el Feα. • Punto S : (0. 8%C – 727 o. C), reacción eutectoide FeΓ ----- Feα +FeƏ • Feα + FeƏ: (Perlita) • Punto K : (6. 67%C – 727 o. C), terminación de la reacción eutectoide.
Perlita • Dureza: 200 HB – 300 HB – 400 HB • Ductilidad – Frágil • Cristaliza de FCC a ortorrombico
Perlita
Características De La Ferrita • Es la màs blanda de todas las fases 90 HB • Cristaliza en el BCC • Es Dúctil • Pierde su magnetismo en 760 o. C.
Acero Bajo Carbono

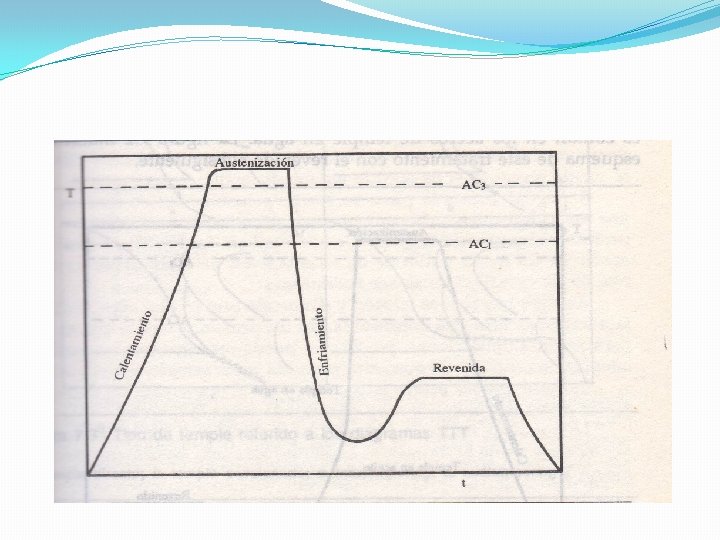

La martensita Esta fase de no equilibrio, se obtiene cuando la austenita se enfria a una velocidad mayor que la critica de temple. Es una solución sobresaturada de carbono en el hierro alfa
Propiedades De La Martensita • Dureza: 40 HRC – 68 HRC • Cristaliza desde BCC hasta tetragonal de cuerpo centrado • Frágil • Es magnética
Martensita
La Bainita Es un constituyente de los aceros que se forma por descomposición de la austenita en un rango de temperatura entre Ms y el campo de formación de perlita y ferrita. El campo de transformación bainitica se divide en dos partes. Bainita superior y bainita inferior

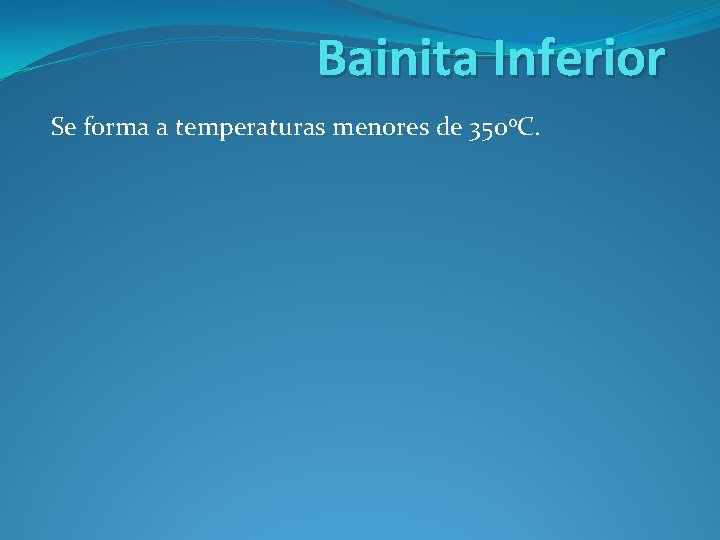

Bainita Inferior Se forma a temperaturas menores de 350 o. C.
Bainita Inferior
Bainita Superior Formada por encima de 350 o. C, contiene placas mayores de ferrita limitados por precipitado de carburos de hierro formado directamente desde la austenita. La bainita es menos dura y frágil que la martensita. Su dureza varia entre 200 HB -500 HB según sea inferior o superior
Bainita Superior
Líneas críticas Del Diagrama Hierro Carburo de Hierro • Ao= 230 o. C, temperatura curie de la cementita, Esta pierde su magnetismo a 230 o. C. • A 1=727 o. C, PSK, temperatura eutectoide • A 2=760 o. C, temperatura curie de la ferrita • A 3=Linea SG, limite de existencia de la ferrita en el calentamiento, temperatura de austenización de los aceros hipoeutectoides
Líneas críticas Del Diagrama Hierro Carburo de Hierro • A 4=HB, limite superior de la austenita • Acm= Linea SE, limite de la cementita, temperatura de austenización de los aceros hipereutectoides. • Linea EF, 1148 o. C, temperatura eutectica
