Materiales de uso elctrico Materiales Conductores Semiconductores No

Materiales de uso eléctrico: Materiales Conductores Semiconductores No conductores

Conductores n Son aquellos materiales que permiten el flujo o circulación de electrones (libres) cuando se les aplica muy poca energía externa.

No Conductores n Son aquellos materiales que tienen muy pocos electrones libres y requieren que se les aplique una gran cantidad de energía para establecer una circulación de cargas considerable. En estos casos dicha energía daña o destruye el material.

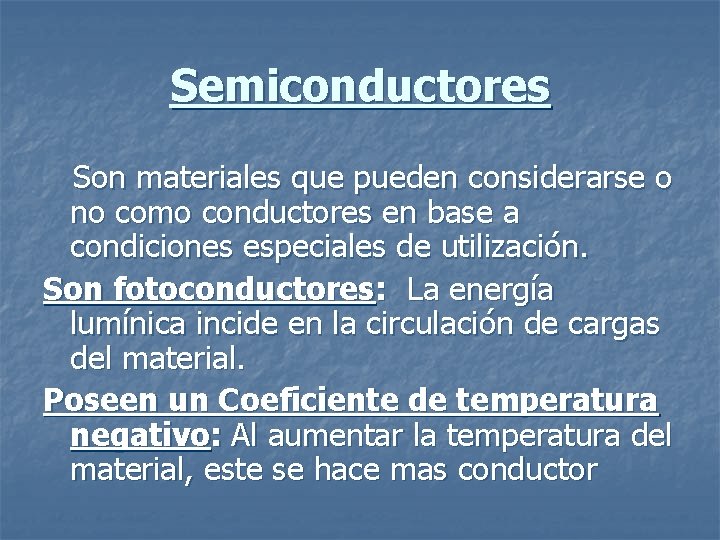

Semiconductores Son materiales que pueden considerarse o no como conductores en base a condiciones especiales de utilización. Son fotoconductores: La energía lumínica incide en la circulación de cargas del material. Poseen un Coeficiente de temperatura negativo: Al aumentar la temperatura del material, este se hace mas conductor

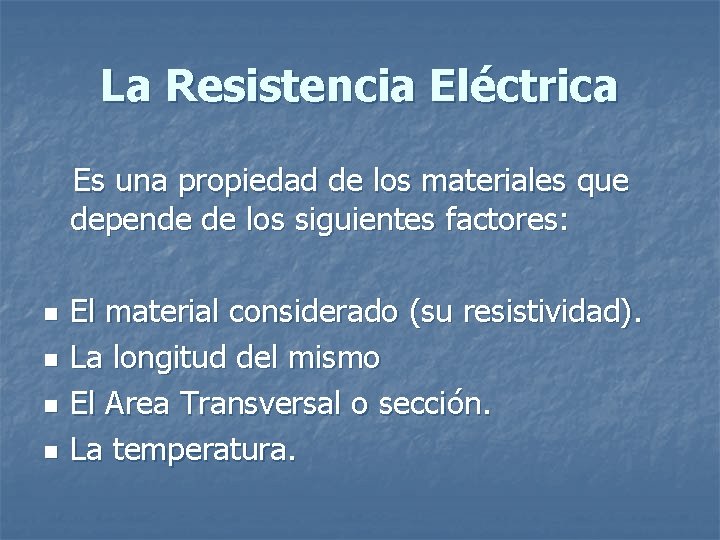

La Resistencia Eléctrica Es una propiedad de los materiales que depende de los siguientes factores: n n El material considerado (su resistividad). La longitud del mismo El Area Transversal o sección. La temperatura.

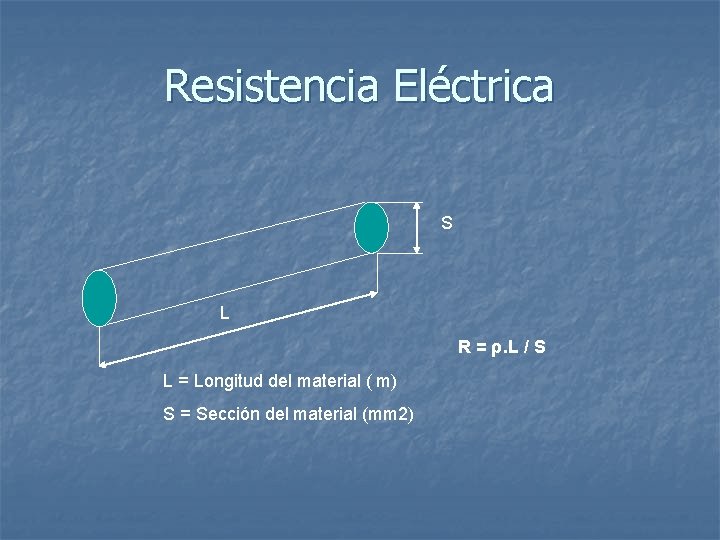

Resistencia Eléctrica S L R = ρ. L / S L = Longitud del material ( m) S = Sección del material (mm 2)

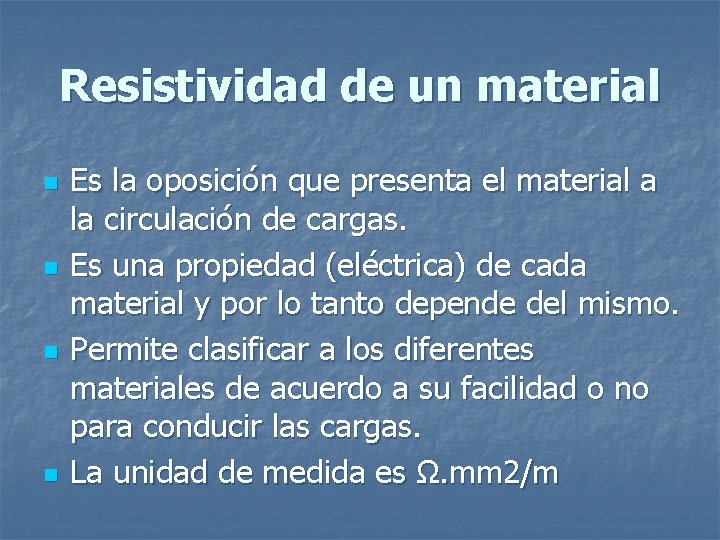

Resistividad de un material n n Es la oposición que presenta el material a la circulación de cargas. Es una propiedad (eléctrica) de cada material y por lo tanto depende del mismo. Permite clasificar a los diferentes materiales de acuerdo a su facilidad o no para conducir las cargas. La unidad de medida es Ω. mm 2/m

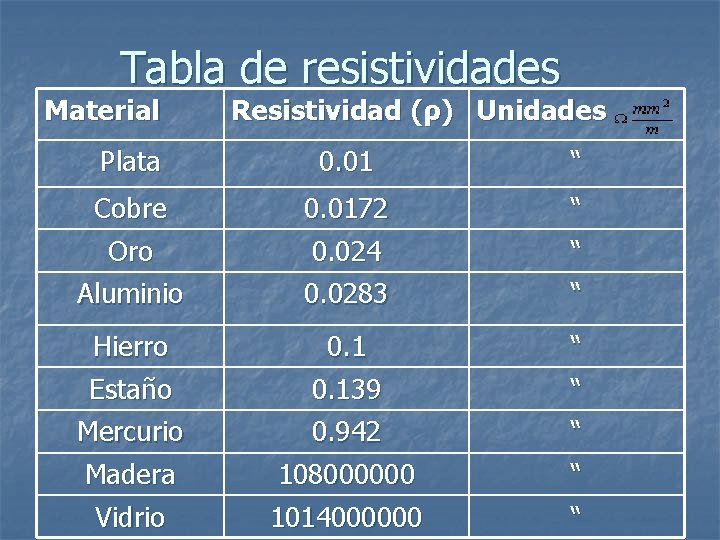

Tabla de resistividades Material Resistividad (ρ) Unidades Plata 0. 01 “ Cobre Oro 0. 0172 0. 024 “ “ Aluminio 0. 0283 “ Hierro Estaño 0. 139 “ “ Mercurio Madera 0. 942 108000000 “ “ Vidrio 1014000000 “

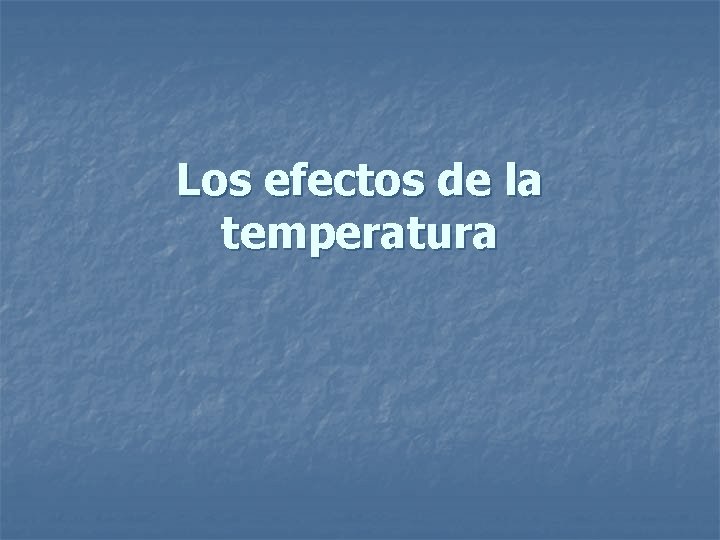

Los efectos de la temperatura

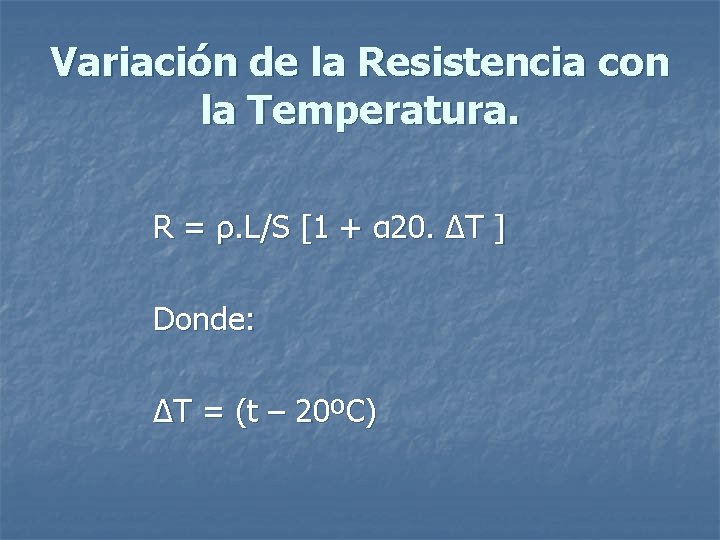

Variación de la Resistencia con la Temperatura. R = ρ. L/S [1 + α 20. ΔT ] Donde: ΔT = (t – 20ºC)

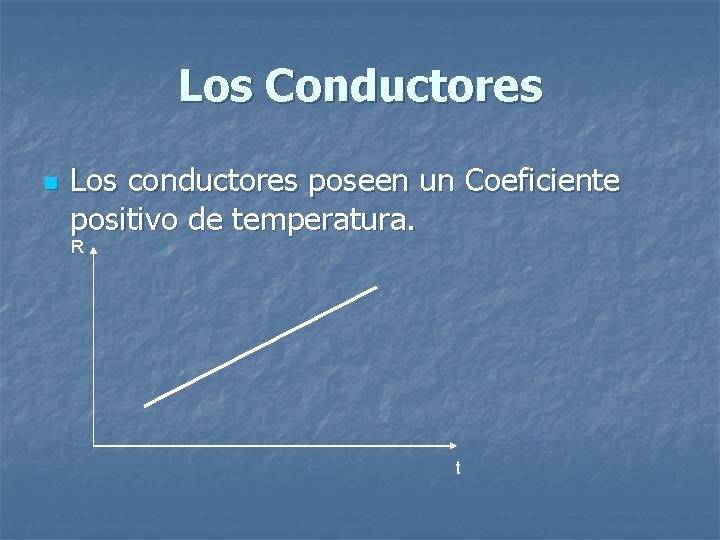

Los Conductores n Los conductores poseen un Coeficiente positivo de temperatura. R t

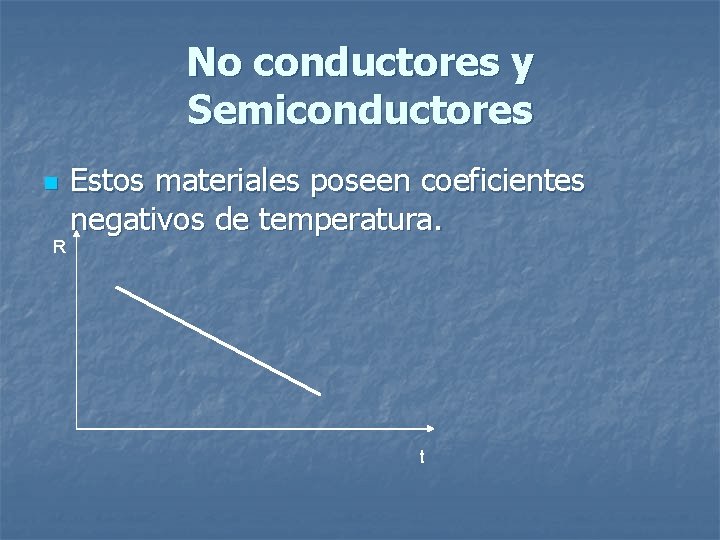

No conductores y Semiconductores n R Estos materiales poseen coeficientes negativos de temperatura. t

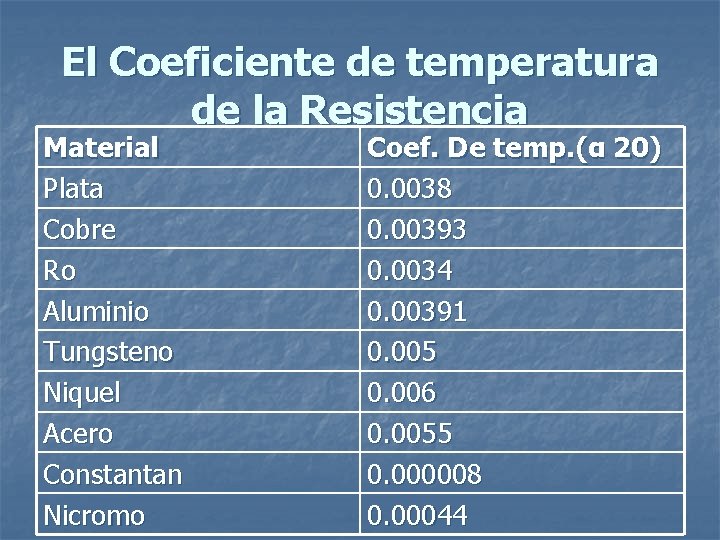

El Coeficiente de temperatura de la Resistencia Material Plata Cobre Ro Aluminio Tungsteno Niquel Acero Constantan Nicromo Coef. De temp. (α 20) 0. 0038 0. 00393 0. 0034 0. 00391 0. 005 0. 006 0. 0055 0. 000008 0. 00044
